汽車線束布置(安裝汽車線束時有哪些注意事項?)

1.安裝汽車線束時有哪些注意事項?

由于汽車線束直接受到機械振動、溫度變化、刮擦及油水侵蝕的影響，長期使用易使線束損壞、線頭斷開或接觸不良，這就需要檢修維護和更換導線、插頭、繼電器或全車線束。

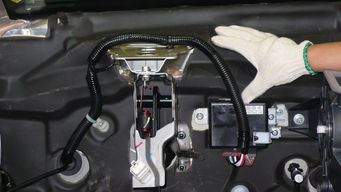

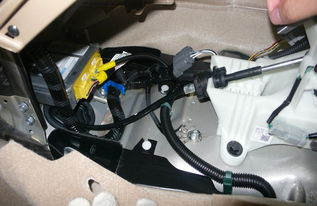

安裝汽車線束時的注意事項如下： 1）汽車線束應用夾箍或線卡固定，以免松動或磨壞。 2）線束不可拉得過緊，尤其在拐彎處更應注意，在繞過銳角或穿過金屬孔時，應用橡膠套管保護，否則容易磨壞線束而發生短路，并有燒毀全車線束，釀成火災的危險。

3）連接電器時，應根據插接器規格、形狀、導線顏色或接頭處套管的顏色正確接線。若不易辨別導線的頭、尾時，一般可用試燈區分，不宜用試火法區分。

因?yàn)樵诠╇娤到y(tǒng)中，試火法容易燒壞導線。

2.新能源汽車線束的工藝控制要點有哪些

對于線段的壓接，往往存在大多數線束廠，壓接的好壞直接會影響其接觸電阻的大小，我們不能僅僅通過拉脫力等條件符合要求就判定壓接一定可靠，必須要做詳細的端子鏡像切片試驗，仔細判定端子的壓接合格程度。

對于板端的連接，通常是連接高壓箱或者設備內部，連接的方式以銅排螺栓連接居多，采用螺栓連接時建議采用放松設計的螺栓，防止工況振動松脫而增大接觸電阻，也避免電連接部位受載，同時在螺栓連接時也必須防止扭力過大。對于中間插合點的接觸主要通過內部的接觸件來實現，目前各家的接觸件都有所不同，例如開片式、冠簧式、扭簧式、線簧式、表帶式等，但是我們需要考慮其插拔壽命、鍍層、插拔后電性能的穩定性等技術要點以及應用的位置和場合來決定哪種方式合適。

對于高壓系統而言，屏蔽應該優先的是需要系統級考慮布置的合理性，其次是對于高壓電纜高和高壓連接器的要求，對于連接器要具備360°屏蔽層，并有效和電纜屏蔽層連接，屏蔽層覆蓋整個連接長度，以保證足夠的屏蔽功能，并盡量減少屏蔽界面之間的電阻，在產品生命周期內，屏蔽連接接觸電阻。
