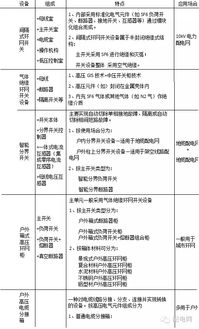

配電柜屬于電氣設備,而電氣設備主要包括一次設備和二次設備。一次設備主要是發電、變電、輸電、配電、用電等直接產生、傳送、消耗電能的設備,比如說發電機、變壓器、架空線、配電箱、配電柜、開關柜等等。二次設備就是起控制、保護、計量等作用的設備。 今天,山西配電柜廠家錦泰恒和大家分享配電柜安裝知識。
配電柜安裝安裝前,控制間內環境應具備條件,所有的內裝飾施工已完成,室內潔凈安全。
一、配電柜安裝固定
①配電柜運到現場后,組織開箱檢查,檢查有無變形、掉漆現象,儀表部件是否齊全,備品備件、說明書等有無缺損,并做好開箱記錄。
②根據施工圖的布置,按順序?qū)㈤_(kāi)關柜放在基礎型鋼上。成列柜就位后,先找正兩端的柜,再在柜下至上三分之二高的位置繃上小線,逐臺找正,以柜面為標準。找正時采用0.5mm墊片進行調整,每處墊片最多不能超過三片。
③就位找正后,按柜固定螺孔尺寸進行固定,柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接。高、低壓開關柜與預留角鋼進行牢固焊接,電纜夾層上空明露部分用花紋鋼板滿鋪,柜前、柜后均用1200mm*10mm(寬*厚)絕緣滿鋪。
④開關柜其相鄰兩柜頂部水平度偏差不大于2mm,全部柜頂部水平偏差不大于5mm,其相鄰兩柜邊不平度不大于1mm,全部柜面不平度不大于5mm,柜間接縫不大于2mm。
⑤設備定位后,對內部緊固件再次緊固及檢查,尤其是導體連接端頭處。柜內接線完畢,用吸塵器清除柜內雜物,保持設備內外清潔,準確標識設備位號、回路號。
二、配電柜安裝完成后,安裝柜上方的的橋架。配電柜進出電纜開孔位置由供貨方按尺寸預留。電纜敷設完成后封閉。橋架與柜內接地母排用專用接地線可靠接地。橋架與配電箱(柜)連接處采用橡膠板連接,以保護導線和電纜,橋架與配電柜連接見圖。
橋架與配電柜連接
二次回路接線配電柜在出廠前應完成柜內二次回路接線及相關檢測試驗。配電柜設備到現場后,要在甲方現場工程師和監理的監督指導下及時組織驗收,相關技術文件要齊全,配電柜包裝及密封良好,各元件齊全完好,接線可靠。配電柜安裝固定后,要逐臺對配電柜的二次接線回路進行絕緣測試,測試使用500V等級絕緣測試儀表,測試結果要求大于1MΩ。所有二次回路控制線或電纜均采用多股軟銅線,接線端子采用規格合適的接線端子在燙錫后使用專用壓接鉗壓接,燙錫時應采用中性焊劑。
三、交接試驗配電柜的交接試驗詳見后述調試和送電部分。
四、其它要求:
①抽屜式開關柜安裝還要符合下列要求:a、抽屜推拉靈活輕便,無卡阻、碰撞現象;b、動觸頭與靜觸頭的中心線一致,觸頭接觸緊密;c、抽屜的機械聯鎖或電氣聯鎖裝置動作正確可靠,保證 斷路器分閘后,隔離觸頭才能分開;d、抽屜與柜體間的接地觸頭接觸緊密;當抽屜推入時,抽屜的接地觸頭比主觸頭先接觸,拉出時程序相反。
②配電柜二次回路絕緣檢測前,仔細核對設計圖紙,柜內的易損元件應事先拆卸。
③配電柜的安裝過程中應保證漆層完整,無損傷,柜內照明齊全。
④變電室內設備外殼均需良好接地。
雖然安裝步驟看起來繁瑣,但是每一步都是不可或缺的,只有按照以上步驟一一做好,才能確保配電柜的安裝完成。
家用的要求:配電箱的安裝要點有:
1)應安裝在干燥、通風部位,且無妨礙物,方便使用。絕不能將配電箱安裝在箱體內,以防火災。
2)配電箱不宜安裝過高,一般安裝標高為1.8米,以便操作。
3)進配電箱的電管必須用鎖緊螺帽固定。
4)若配電箱需開孔,孔的邊緣須平滑、光潔。
5)配電箱埋入墻體視應垂直、水平,邊緣留5-6毫米的縫隙。
6)配電箱內的接線應規則、整齊,端子螺絲必須緊固。
7)各回路進線必須又足夠長度,不得有接頭。
8)安裝后應表明各回路使用名稱。
9)安裝完成后須清理配電箱內的殘留物。
配電箱布置要求:金屬箱架、箱門、安裝板、不帶電的金屬外殼及帶電部分的金屬護欄等,均需采用綠黃色多股軟絕緣導線與PE保護零線做可靠連接。
配電箱是數據上的海量參數,一般是構成低壓林按電氣接線,要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上,構成低壓配電箱。正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐贰?/p>
配電箱的用途:合理的分配電能,方便對電路的開合操作。有較高的安全防護等級,能直觀的顯示電路的導通狀態。
配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上,構成低壓配電箱。正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐贰9收匣虿徽_\(yùn)行時借助保護電器切斷電路或報警。借測量?jī)x表可顯示運行中的各種參數,還可對某些電氣參數進行調整,對偏離正常工作狀態進行提示或發出信號。
電力設備安裝進程中必要過細鋪設電力電纜時,施工人員應戴手套,穿絕緣鞋。
嚴禁從車上推下電纜盤。滾動電纜的地面要平整,破壞的電纜盤不能滾運。
鋪設時,先用切合的電纜盤架將電纜盤架空。放電纜時,各作業人員服從領隊的指揮,統一舉措。
在已運行的電纜溝內鋪設電纜時,應采取掩護步伐,警備磨破運行中的電纜造成泄電變亂。電纜鋪設機至拐彎處,作業人員應站到外側。
在路口、過道鋪設電纜時應采取須要的步伐,警備絆傷路人。電纜穿入帶電的盤時,要有專人監護、接引,嚴防電纜觸及帶電部位。
利用噴燈制作電纜頭時,應有防火步伐,環氧樹脂的加熱必須用間接加溫要領,克制用明火直接加溫。用兆歐表測定電纜絕緣電阻時,應在電纜終端頭懸掛警示牌,以防與人體打仗,測驗后要對被測試的物體放電。
在高壓柜、變壓器、低壓柜、電纜及全部大概觸電的部位,應掛上警示牌。全部電氣配置、電線電纜要連結干燥,嚴防雨水浸入。
配電箱主要分為兩部分。
一電氣元件及相關附件,即空氣開關和其所需要的附件。二成套部件,即配電箱外殼及其相關配件。
配電箱及開關箱安裝要求:配電箱、開關箱及漏電保護開關的配置應實行“三級配電、兩級保護”,配電箱內電器設置應按“一機、一閘、一漏”原則設置。 配電箱與開關箱的距離不應超過30m,開關箱與其控制的固定式用電設備的水平距離不宜超過3m。
配電箱、開關箱應裝設在干燥、通風及常溫場所,不應裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、蒸氣、及其他有害介質環境中。 不應裝設在易受外來固體物撞擊、強烈振動、液體浸濺及熱源烘烤的場所。
配電箱、開關箱周圍應有足夠兩人同時工作的空間和通道,不應堆放任何妨礙操作、維修的物品,不應有灌木,雜草。配電箱、開關箱應采用鐵板或優質絕緣材料制作,安裝于堅固的支架上。
固定式配電箱、開關箱的下底與地面的垂直距離應大于1。3m、小于1。
5m;移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0。6m、小于1。
5m。配電箱、開關箱內的開關電器(含插座)應選用合格產品,并按其規定的位置安裝在電氣安裝板上,不應歪斜和送動。
配電箱、開關箱內的工作零線應通過接線端子連接,并應于保護零線接線端子板分設。配電箱、開關箱內的連接線應采用絕緣導線,接頭不應松動,不應有外露帶電部分。
配電箱和開關箱的金屬箱體、金屬電器安裝板以及箱內電器的不應帶電金屬底座、外殼等應保護接零。 保護零線應通過接線端子板連接。
配電箱、開關箱應防雨、防塵和防砸。
