1.電子元件符號
電子元器件基礎知識（1）——電阻 導電體對電流的阻礙作用稱為電阻，用符號R表示，單位為歐姆、千歐、兆歐，分別用Ω、KΩ、MΩ表示。
一、電阻的型號命名方法： 國產電阻器的型號由四部分組成（不適用敏感電阻）第一部分：主稱 ，用字母表示，表示產品的名字。如R表示電阻，W表示電位器。
第二部分：材料 ，用字母表示，表示電阻體用什么材料組成，T-碳膜、H-合成碳膜、S-有機實心、N-無機實心、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜、X-線繞。第三部分：分類，一般用數字表示，個別類型用字母表示，表示產品屬于什么類型。
1-普通、2-普通、3-超高頻 、4-高阻、5-高溫、6-精密、7-精密、8-高壓、9-特殊、G-高功率、T-可調。第四部分：序號，用數字表示，表示同類產品中不同品種，以區分產品的外型尺寸和性能指標等 例如：R T 1 1 型普通碳膜電阻 電子元器件基礎知識（2）——電容 電容是電子設備中大量使用的電子元件之一，廣泛應用于隔直，耦合， 旁路，濾波，調諧回路， 能量轉換，控制電路等方面。
用C表示電容，電容單位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF 電容器的型號命名方法 國產電容器的型號一般由四部分組成（不適用于壓敏、可變、真空電容器）。依次分別代表名稱、材料、分類和序號。
第一部分：名稱，用字母表示，電容器用C。 第二部分：材料，用字母表示。
第三部分：分類，一般用數字表示，個別用字母表示。 第四部分：序號，用數字表示。
用字母表示產品的材料：A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E-其它材料電解、G-合金電解、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙、Y-云母、Z-紙介 電子元器件基礎知識（3）——電感線圈 電感線圈是由導線一圈*一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。用L表示，單位有亨利（H）、毫亨利 （mH）、微亨利（uH）,1H=10^3mH=10^6uH。
電感的分類 按 電感形式 分類：固定電感、可變電感。 按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。
按 工作性質 分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。 按 繞線結構 分類：單層線圈、多層線圈、蜂房式線圈。
電感線圈的主要特性參數 1、電感量L 電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上，而以特定的名稱標注。
2、感抗XL 電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL 3、品質因素Q 品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R 線圈的Q值愈高，回路的損耗愈小。
線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。
4、分布電容 線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好。
電子元器件基礎知識（4）——半導體器件 中國半導體器件型號命名方法半導體器件型號由五部分（場效應器件、半導體特殊器件、復合管、PIN型管、激光器件的型號命名只有第三、四、五部分）組成。五個部分意義如下：第一部分：用數字表示半導體器件有效電極數目。
2-二極管、3-三極管第二部分：用漢語拼音字母表示半導體器件的材料和極性。表示二極管時：A-N型鍺材料、B-P型鍺材料、C-N型硅材料、D-P型硅材料。
表示三極管時：A-PNP型鍺材料、B-NPN型鍺材料、C-PNP型硅材料、D-NPN型硅材料。第三部分：用漢語拼音字母表示半導體器件的內型。
P-普通管、V-微波管、W-穩壓管、C-參量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光電器件、K-開關管、X-低頻小功率管（F<3MHz,Pc3MHz,Pc<1W）、D-低頻大功率管（f1W）、A-高頻大功率管（f>3MHz,Pc>1W）、T-半導體晶閘管（可控整流器）、Y-體效應器件、B-雪崩管、J-階躍恢復管、CS-場效應管、BT-半導體特殊器件、FH-復合管、PIN-PIN型管、JG-激光器件。第四部分：用數字表示序號第五部分：用漢語拼音字母表示規格號例如：3DG18表示NPN型硅材料高頻三極管 電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR 頻率表 PF 相位表 PPA 最大需量表（負荷監控儀） PM 功率因數表 PPF 有功功率表 PW 無功功率表 PR 無功電流表 PAR 聲信號 HA 光信號 HS 指示燈 HL 紅色燈 HR 綠色燈 HG 黃色燈 HY 藍色燈 HB 白色燈 HW 連接片 XB 插頭 XP 插座 XS 端子板 XT 電線，電纜，母線 W 直流母線 WB 插接式（饋電）母線 WIB 電力分支線 WP 照明分支線 WL 應急照明分支線 WE 電力干線 WPM 照明干線 WLM 應急照明干線 WEM 滑觸線 WT 合閘小母線 WCL 控制小母線 WC 信號小母線 WS 閃光小母線 WF 事故音響。
2.電子元件表示符號

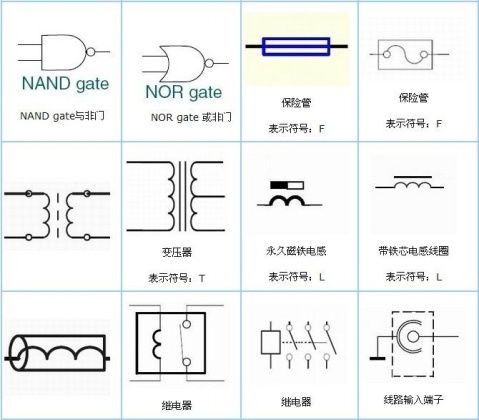

電子元件表示符號如下圖所示：
3.電子元件名稱符號及單位
原發布者：馭風q2
各種常用電子元件符號二極管表示符號：D變?nèi)荻O管表示符號：D雙向觸發二極管表示符號：D穩壓二極管表示符號：ZD,D穩壓二極管表示符號：ZD,D橋式整流二極管表示符號：D1肖特基二極管隧道二極管發光二極管表示符號：LED隧道二極管光敏二極管或光電接收二極管雙色發光二極管表示符號：LED光敏三極管或光電接收三極管表示符號：Q,VT單結晶體管（雙基極二極管）表示符號：Q,VT2復合三極管表示符號：Q,VTPNP型三極管表示符號：Q,VTNPN型三極管表示符號：Q,VTNPN型三極管表示符號：Q,VTPNP型三極管表示符號：Q,VT帶阻尼二極管NPN型三極管表示符號：Q,VT帶阻尼二極管及電阻表示符號：Q,VTNPN型三極管表示符號：Q,VT3帶阻尼二極管IGBT場效應管表示符號：Q,VT電子元器件符號圖形接面型場效應管P-JFET接面型場效應管N-JFET場效應管增強型P-MOS場效應管增強型N-MOS場效應管耗盡型P-MOS場效應管耗盡型N-MOS4電阻電阻器或固定電阻表示符號：R電阻電阻器或固定電阻表示符號：R電位器表示符號：VR,RP,W可調電阻表示符號：VR,RP,W電位器表示符號：VR,RP,W三腳消磁電阻表示符號：RT可調電阻表示符號：VR,RP,W二腳消磁電阻表示符號：RT壓敏電阻表示符號：RZ,VAR熱敏電阻表示符號：RT5光敏電阻CDS電容（有極性電容）表示符號：電容（有極性電容）表示符號：C電容（無極性電容）
4.電子元件的各元件對應符號
電流表PA
電壓表PV
有功電度表PJ
無功電度表PJR
頻率表PF
相位表PPA
最大需量表（負荷監控儀）PM
功率因數表PPF
有功功率表PW
無功功率表PR
無功電流表PAR
聲信號HA
光信號HS
指示燈HL
紅色燈HR
綠色燈HG
黃色燈HY
藍色燈HB
白色燈HW
連接片XB
插頭XP
插座XS
端子板XT
電線，電纜，母線W
直流母線WB
插接式（饋電）母線WIB
電力分支線WP
照明分支線WL
應急照明分支線WE
電力干線WPM
照明干線WLM
應急照明干線WEM
滑觸線WT
合閘小母線WCL
控制小母線WC
信號小母線WS
閃光小母線WF
事故音響小母線WFS
預告音響小母線WPS
電壓小母線WV
事故照明小母線WELM
避雷器F
熔斷器FU
快速熔斷器FTF
跌落式熔斷器FF
限壓保護器件FV
電容器C
電力電容器CE
正轉按鈕SBF
反轉按鈕SBR
停止按鈕SBS
緊急按鈕SBE
試驗按鈕SBT
復位按鈕SR
限位開關SQ
接近開關SQP
手動控制開關SH
時間控制開關SK
液位控制開關SL
濕度控制開關SM
壓力控制開關SP
速度控制開關SS
溫度控制開關，輔助開關ST
電壓表切換開關SV
電流表切換開關SA
整流器U
可控硅整流器UR
控制電路有電源的整流器VC
變頻器UF
變流器UC
逆變器UI
電動機M
異步電動機MA
同步電動機MS
直流電動機MD
繞線轉子感應電動機MW
鼠籠型電動機MC
電動閥YM
電磁閥YV
防火閥YF
排煙閥YS
電磁鎖YL
跳閘線圈YT
合閘線圈YC
氣動執行器YPA,YA
電動執行器YE
發熱器件（電加熱）FH
照明燈（發光器件）EL
空氣調節器EV
電加熱器加熱元件EE
感應線圈，電抗器L
勵磁線圈LF
消弧線圈LA
濾波電容器LL
電阻器，變阻器R
電位器RP
熱敏電阻RT
光敏電阻RL
壓敏電阻RPS
接地電阻RG
放電電阻RD
啟動變阻器RS
頻敏變阻器RF
限流電阻器RC
光電池，熱電傳感器B
壓力變換器BP
溫度變換器BT
速度變換器BV
時間測量傳感器BT1,BK
液位測量傳感器BL
溫度測量傳感器BH,BM
5.電子元器件的符號
1、電感：L
電感器用符號L表示，它的基本單位是亨利（H），常用毫亨（mH）為單位。電感器和電容器一樣，也是一種儲能元件，它能把電能轉變?yōu)榇艌瞿?，并在磁場中?chǔ)存能量。
2、二極管：D
晶體二極管在電路中常用“D”加數字表示，如： D5表示編號為5的二極管。極管的主要特性是單向?qū)щ娦?，也就是在正向電壓的作用下，?dǎo)通電阻很??；而在反向電壓作用下導通電阻極大或無窮大。
3、三極管：Q
晶體三極管常用作基本放大電路的連接，共有三個管腳，一般用Q表示。三極管有發射極，基極，集電極。
4、開關：S
開關負責掌控電路的通斷，是電路安全中必不可少的器件，常用S表示。
5、電源：E
電源是電路連接中最重要的器件，有了電源，一個電路才可以正常工作，電源經常用E表示。
