單片機是隨著電子計算機(電腦)的發展而產生的我們一起回憶一下電子計算機的發展過程。
電子計算機的發展大致已經歷了四代。
第一代——電子管時代,其發展年代大約在1946~1958年。世界上公認的第一臺電子計算機是1946年由賓夕法尼亞大學研制出來的。這臺計算機使用了18000個電子管,1500個繼電器,占地面積為150平方米,重量為30噸,耗電達140千瓦,花費資金100多萬美元。它的運算速度卻只有5000每秒次。但它的發明奠定了以后計算機發展的基礎。
當時計算機軟件主要用機器語言編制程序,其用途主要用于科學計算。
第二代--晶體管時代,其發展年代大約在1958—1964年,計算機的邏輯元件為晶體管。軟件有了很大發展,開始使用各種高級語言編制程序。計算機的應用已發展至各種事物的數據處理,并開始用于工業控制。
第三代--集成電路時代,其發展年代大約在1964—1971年。此時計算機的邏輯元件為小規模集成電路(SSI)和中規模集成電路
(MSI)。軟件方面已出現了分時操作系統,會話式的高級語言也有了相當發展。計算機的應用已開始用于企事業管理與工業控制。
第四代--大規模集成電路時代,是從1971年以后發展起來的。計算機的邏輯元件為大規模集成電路(LSI)。軟件性能也有極大的提高,計算機應用也進入了網絡時代。
隨著社會的發展和需求的提高,計算機也在不斷地更新與發展。由于計算機的產生是應數值計算而產生的,因此長期以來電子計算機技術都是沿著滿足大量高速數值計算而發展的,直到20世紀70年代,電子計算機在數字邏輯運算、推理、自動控制等方面顯露出非凡的功能后,在各種控制領域開始對計算機技術發展提出了與傳統大量高速計算完全不同的要求。這些要求是:面對控制對象、面對各種傳感器信號、面對人機交互操作控制、能方便地嵌入工控應用系統中等。
為了實現上述要求,近年來,單片微型計算機(簡稱單片機)應運而生。單片機也被稱做“微控制器”、“嵌入式微控制器”。單片機一詞最初是源于"”,簡稱SCM。在單片機誕生時,SCM是一個準確、流行的稱謂,“單片機”一詞準確地表達了這—概念。隨著SCM在技術上、體系結構上不斷擴展其控制功能,單片機已不能用“單片微型計算機”來準確表達其內涵。國際上逐漸采用"MCU"(MicroControllerUnit”)來代替,形成了單片機界公認的、最終統一的名詞。在國內因為“單片機”一詞已約定俗成,故而繼續沿用。
單片機基礎知識飛翔電子技術 2003-11-04 單片機的組成 單片機要自動完成計算,它應該具有哪些最重要的部分呢?我們以打算盤為例計算一道算術題。
例:36+163*156-166÷34。現在要進行運算,首先需要一把算盤,其次是紙和筆。
我們把要計算的問題記錄下來,然后第一步先算163*156,把它與36相加的結果記在紙上,然后計算166÷34,再把它從上一次結果中減去,就得到最后的結果。 現在,我們用單片機來完成上述過程,顯然,它首先要有代替算盤進行運算的部件,這就是“運算器”;其次,要有能起到紙和筆作用的器件,即能記憶原始題目、原始數據和中間結果,還要記住使單片機能自動進行運算而編制的各種命令。
這類器件就稱為“存貯器”。此外,還需要有能代替人作用的控制器,它能根據事先給定的命令發出各種控制信號,使整個計算過程能一步步地進行。
但是光有這三部分還不夠,原始的數據與命令要輸入,計算的結果要輸出,都需要按先后順序進行,有時還需等待。 如上例中,當在計算163*156時,數字36就不能同時進入運算器。
因此就需要在單片機上設置按控制器的命令進行動作的“門”,當運算器需要時,就讓新數據進入。或者,當運算器得到最后結果時,再將此結果輸出,而中間結果不能隨便“溜出”單片機。
這種對輸入、輸出數據進行一定管理的“門”電路在單片機中稱為“口”(Port)。在單片機中,基本上有三類信息在流動,一類是數據,即各種原始數據(如上例中的36、163等)、中間結果(如166÷34所得的商4、余數30等)、程序(命令的集合)等。
這樣要由外部設備通過“口”進入單片機,再存放在存貯器中,在運算處理過程中,數據從存貯器讀入運算器進行運算,運算的中間結果要存入存貯器中,或最后由運算器經“出入口”輸出。 用戶要單片機執行的各種命令(程序)也以數據的形式由存貯器送入控制器,由控制器解讀(譯碼)后變?yōu)楦鞣N控制信號,以便執行如加、減、乘、除等功能的各種命令。
所以,這一類信息就稱為控制命令,即由控制器去控制運算器一步步地進行運算和處理,又控制存貯器的讀(取出數據)和寫(存入數據)等。第三類信息是地址信息,其作用是告訴運算器和控制器在何處去取命令取數據,將結果存放到什么地方,通過哪個口輸入和輸出信息等。
存貯器又分為只讀存貯器和讀寫存貯器兩種,前者存放調試好的固定程序和常數,后者存放一些隨時有可能變動的數據。顧名思義,只讀存貯器一旦將數據存入,就只能讀出,不能更改(EPROM、E2PROM等類型的ROM可通過一定的方法來更改、寫入數據——編者注)。
而讀寫存貯器可隨時存入或讀出數據。 實際上,人們往往把運算器和控制器合并稱為中央處理單元——CPU。
單片機除了進行運算外,還要完成控制功能。所以離不開計數和定時。

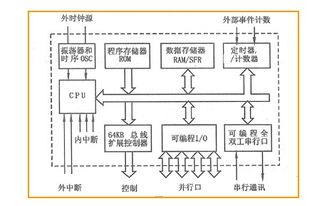

因此,在單片機中就設置有定時器兼計數器,其基本結構與本連載之(二)中的舉例類似。到這里為止,我們已經知道了單片機的基本組成,即單片機是由中央處理器(即CPU中的運算器和控制器)、只讀存貯器(通常表示為ROM)、讀寫存貯器(又稱隨機存貯器通常表示為RAM)、輸入/輸出口(又分為并行口和串行口,表示為I/O口)等等組成。
實際上單片機里面還有一個時鐘電路,使單片機在進行運算和控制時,都能有節奏地進行。另外,還有所謂的“中斷系統”,這個系統有“傳達室”的作用,當單片機控制對象的參數到達某個需要加以干預的狀態時,就可經此“傳達室”通報給CPU,使CPU根據外部事態的輕重緩急來采取適當?shù)膽洞胧?/p>
現在,我們已經知道了單片機的組成,余下的問題是如何將它們的各部分連接成相互關聯的整體呢?實際上,單片機內部有一條將它們連接起來的“紐帶”,即所謂的“內部總線”。此總線有如大城市的“干道”,而CPU、ROM、RAM、I/O口、中斷系統等就分布在此“總線”的兩旁,并和它連通。
從而,一切指令、數據都可經內部總線傳送,有如大城市內各種物品的傳送都經過干道進行。 單片機指令系統與匯編語言程序 前面已經講述了單片機的幾個主要組成部分,這些部分構成了單片機的硬件。
所謂硬件(Hardware),就是看得到,摸得到的實體。但是,光有這樣的硬件,還只是有了實現計算和控制功能的可能性。
單片機要真正地能進行計算和控制,還必須有軟件(Software)的配合。軟件主要指的是各種程序。
只有將各種正確的程序“灌入”(存入)單片機,它才能有效地工作。單片機所以能自動地進行運算和控制,正是由于人把實現計算和控制的步驟一步步地用命令的形式,即一條條指令(Instruction)預先存入到存貯器中,單片機在CPU的控制下,將指令一條條地取出來,并加以翻譯和執行。
就以兩個數相加這一簡單的運算來說,當需要運算的數已存入存貯器后,還需要進行以下幾步:第一步:把第一個數從它的存貯單元(Location)中取出來,送至運算器。 第二步:把第二個數從它所在的存貯單元中取出來,送至運算器; 第三步:相加; 第四步:把相加完的結果,送至存貯器中指定的單元。
所有這些取數、送數、相加、存數等等都是一種操。
我本身也是學單片機的專業,所以個人建議,你去學習一下郭天詳10天學會單片機,我也是從他的視頻開始學習的,然后自己做出仿真,去驗證他的程序。
首先你模仿他的程序先,基本是得看懂C語言,學單片機的基本都懂,
然后再慢慢變花樣:比如開始的流水燈,你就自己設置自己想要的變化,
接下來學習到了時鐘的程序的話,你就自己加入比如按鍵調整的程序等等,在模仿以及改變程序中提升自己,初學者都是這樣做的,
更到后面的話,你就學習一下傳感器的程序,AD/DA的程序,你會接觸到中斷,定時器等這樣的知識。..
希望你有幫助!!!
學習單片機的最有效方法是理論與實踐并重 對一個初學單片機的人來說,如果按教科書式的學法,上來就是一大堆指令、名詞,學了半天還搞不清這些指令起什么作用,能夠產生什么實際效果,那么也許用不了幾天就會覺得枯燥乏味而半途而廢。
所以學習與實踐結合是一個好方法,邊學習、邊演練,循序漸進,這樣用不了幾次就能將用到的指令理解、吃透、扎根于腦海,甚至“根深蒂固”。也就是說,當你此次學習完某幾條指令后(一次數量不求多,只求懂),接下去就該做實驗了,通過實驗,使你感受剛才的指令產生了控制效果,眼睛看得見(燈光)、耳朵聽得到(聲音),更能深刻理解指令是怎樣轉化成信號去控制電子產品的。
說句過分的話,單片機與其說是學出來的,還不如說是做實驗練出來的,何況做實驗本身也是一種學習過程。《電子制作》2003~2004的《手把手教你學單片機》講座就是基于這樣一種邊學邊練的理念展開的,從眾多的讀者反饋來看,效果特別好,許多讀者經3~6個月的學習已能開發簡單的產品了(如霓紅燈廣告牌控制、累加計數器等)。
學習單片機要合理安排學習時間持之以恒 學習單片機可不能“三天打魚、二天曬網” ,要有持之以恒的毅力與決心,學習完幾條指令后,就應及時做實驗,融會貫通,而不要等幾天或幾個星期有時間后再做實驗,這樣效果不好甚至前學后忘。另外要有打“持久戰” 的心理準備,不要興趣來時學上幾天,無興趣時涼上幾星期。
學習單片機很重要的一點就是持之以恒。 學習單片機要使用循環學習法使之根深蒂固 《手把手教你學單片機》講座入門起點低,很多朋友覺得好學、易學,很快就能將講座從頭至尾學完、學懂,但過了幾個月,在開發產品時對指令的具體作用就有些淡忘了。
根據現代科學的研究,對只短暫學過一遍的知識,充其量只比浮光掠影稍好。因此,較好的方法是,過一段時間后(1~2個月)再重新做一遍,這樣反復循環幾次就能徹底弄懂消化,永不忘卻。
有道是:若人生能細看《水滸傳》10遍,那么里面的故事內容、人物場情將永生不忘。 學習單片機要進行適當投資購買實驗器材及書籍資料 單片機技術是一門含金量高的技術,一旦學會后,它給你帶來的效益回報當然也高,無論是應聘求職還是自起爐灶開廠辦公司,其前景是光明無限。
因此在學習時要舍得適當投資購買必要的學習、實驗器材,另外還要經常去科技圖書店看看,購買一些適合自己學習、提高的書籍。總之,春天不播種哪來秋天的收獲?考慮到初學者的學習成本,《手把手教你學單片機》講座主要采用“程序完成后軟件仿真→單片機燒錄程序→試驗板通電實驗”的方法(現在的快閃型單片機其程序可燒寫1000次以上),而沒有采用價格昂貴的在線仿真器(ICE)進行實驗,這樣整套實驗器材(不包括PC機)只有幾百元,對大部分已工作的愛好者來說都有這個經濟能力承受。
一旦當你掌握了單片機的編程技術,成為一個水平較高的單片機設計人員時,再買在線仿真器也不遲。 準備: 單片機燒錄器 單片機仿真器 單片機(89c2051,便宜) 軟件(Keil) 1、先找本單片機入門的書來看,對于寄存器不必很深的了解 2、照書上的電路圖搭好電路(復位、晶振、IO……) 3、將書上的范例程序燒入單片機跑(或者仿真,看程序運行) 4、當你做完IO流水燈實驗、串口收發數據實驗,再回去看書,能有更深的體會。
5、高級應用的書,或者做更多的東西~~。
學習使用單片機就是理解單片機硬件結構,以及內部資源的應用,在匯編或C語言中學會各種功能的初始化設置,以及實現各種功能的程序編制。
第一步:數字I/O的使用 使用按鈕輸入信號,發光二極管顯示輸出電平,就可以學習引腳的數字I/O功能,在按下某個按鈕后,某發光二極管發亮,這就是數字電路中組合邏輯的功能,雖然很簡單,但是可以學習一般的單片機編程思想,例如,必須設置很多寄存器對引腳進行初始化處理,才能使引腳具備有數字輸入和輸出輸出功能。每使用單片機的一個功能,就要對控制該功能的寄存器進行設置,這就是單片機編程的特點,千萬不要怕麻煩,所有的單片機都是這樣。
第二步:定時器的使用 學會定時器的使用,就可以用單片機實現時序電路,時序電路的功能是強大的,在工業、家用電氣設備的控制中有很多應用,例如,可以用單片機實現一個具有一個按鈕的樓道燈開關,該開關在按鈕按下一次后,燈亮3分鐘后自動滅,當按鈕連續按下兩次后,燈常亮不滅,當按鈕按下時間超過2s,則燈滅。數字集成電路可以實現時序電路,可編程邏輯器件(PLD)可以實現時序電路,可編程控制器(PLC)也可以實現時序電路,但是只有單片機實現起來最簡單,成本最低。
定時器的使用是非常重要的,邏輯加時間控制是單片機使用的基礎。第三步:中斷單片機的特點是一段程序反復執行,程序中的每個指令的執行都需要一定的執行時間,如果程序沒有執行到某指令,則該指令的動作就不會發生,這樣就會耽誤很多快速發生的事情,例如,按鈕按下時的下降沿。
要使單片機在程序正常運行過程中,對快速動作做出反應,就必須使用單片機的中斷功能,該功能就是在快速動作發生后,單片機中斷正常運行的程序,處理快速發生的動作,處理完成后,在返回執行正常的程序。中斷功能使用中的困難是需要精確地知道什么時候不允許中斷發生(屏蔽中斷)、什么時候允許中斷發生(開中斷),需要設置哪些寄存器才能使某 種中斷起作用,中斷開始時,程序應該干什么,中斷完成后,程序應該干什么等等 。
中斷學會后,就可以編制更復雜結構的程序,這樣的程序可以干著一件事,監視著一件事,一旦監視的事情發生,就中斷正在干的事情,處理監視的事情,當然也可以監視多個事情,形象的比喻,中斷功能使單片機具有吃著碗里的,看著鍋里的功能。以上三步學會,就相當于降龍十八掌武功,會了三掌了,可以勉強護身。
第四步:與PC機進行RS232通信 單片機都有USART接口,特別是MSP430系列中很多型號,都具有兩個USART接口。USART接口不能直接與PC機的RS232接口連接,它們之間的邏輯電平不同,需要使用一個MAX3232芯片進行電平轉換。
USART接口的使用是非常重要的,通過該接口,可以使單片機與PC機之間交換信息,雖然RS232通信并不先進,但是對于接口的學習是非常重要的。正確使用USART接口,需要學習通信協議,PC機的RS232接口編程等等知識。
試想,單片機實驗板上的數據顯示在PC機監視器上,而PC機的鍵盤信號可以在單片機實驗板上得到顯示,將是多么有意思的事情啊! 第五步:學會A/D轉換 MAP430單片機帶有多通道12位A/D轉換器,通過這些A/D轉換器可以使單片機操作模擬量,顯示和檢測電壓、電流等信號。學習時注意模擬地與數字地、參考電壓、采樣時間,轉換速率,轉換誤差等概念。
使用A/D轉換功能的簡單的例子是設計一個電壓表。第六步:學會PCI、I2C接口和液晶顯示器接口 這些接口的使用可以使單片機更容易連接外部設備,在擴展單片機功能方面非常重要。
第七步:學會比較、捕捉、PWM功能 這些功能可以使單片機能夠控制電機,檢測轉速信號,實現電機調速器等控制起功能。 如果以上七步都學會,就可以設計一般的應用系統,相當于學會十招降龍十八掌,可以出手攻擊了。
第八步:學習USB接口、TCP/IP接口、各種工業總線的硬件與軟件設計 學習USB接口、TCP/IP接口、各種工業總線的硬件與軟件設計是非常重要的,因為這是當前產品開發的發展方向。到此為止,相當于學會15招降龍十八掌,但還不到打遍天下無敵手的境界。
即使如此,也算是單片機大蝦了。
學習使用單片機就是理解單片機硬件結構,以及內部資源的應用,在匯編或C語言中學會各種功能的初始化設置,以及實現各種功能的程序編制。
第一步:數字I/O的使用
使用按鈕輸入信號,發光二極管顯示輸出電平,就可以學習引腳的數字I/O功能,在按下某個按鈕后,某發光二極管發亮,這就是數字電路中組合邏輯的功能,雖然很簡單,但是可以學習一般的單片機編程思想,例如,必須設置很多寄存器對引腳進行初始化處理,才能使引腳具備有數字輸入和輸出輸出功能。每使用單片機的一個功能,就要對控制該功能的寄存器進行設置,這就是單片機編程的特點,千萬不要怕
麻煩,所有的單片機都是這樣。
第二步:定時器的使用
學會定時器的使用,就可以用單片機實現時序電路,時序電路的功能是強大的,在工業、家用電氣設備的控制中有很多應用,例如,可以用單片機實現一個具有一個按鈕的樓道燈開關,該開關在按鈕按下一次后,燈亮3分鐘后自動滅,當按鈕連續按下兩次后,燈常亮不滅,當按鈕按下時間超過2s,則燈滅。數字集成電路可以實現時序電路,可編程邏輯器件(PLD)可以實現時序電路,可編程控制器(PLC)也可以實現時序電路,但是只有單片機實現起來最簡單,成本最低。
定時器的使用是非常重要的,邏輯加時間控制是單片機使用的基礎。
第三步:中斷
單片機的特點是一段程序反復執行,程序中的每個指令的執行都需要一定的執行時間,如果程序沒有執行到某指令,則該指令的動作就不會發生,這樣就會耽誤很多快速發生的事情,例如,按鈕按下時的下降沿。要使單片機在程序正常運行過程中,對快速動作做出反應,就必須使用單片機的中斷功能,該功能就是在快速動作發生后,單片機中斷正常運行的程序,處理快速發生的動作,處理完成后,在返回執行正常的程序。中斷功能使用中的困難是需要精確地知道什么時候不允許中斷發生(屏蔽中斷)、什么時候允許中斷發生(開中斷),需要設置哪些寄存器才能使某 種中斷起作用,中斷開始時,程序應該干什么,中斷完成后,程序應該干什么等等 。
中斷學會后,就可以編制更復雜結構的程序,這樣的程序可以干著一件事,監視著一件事,一旦監視的事情發生,就中斷正在干的事情,處理監視的事情,當然也可以監視多個事情,形象的比喻,中斷功能使單片機具有吃著碗里的,看著鍋里的功能。
以上三步學會,就相當于降龍十八掌武功,會了三掌了,可以勉強護身。
第四步:與PC機進行RS232通信
單片機都有USART接口,特別是MSP430系列中很多型號,都具有兩個USART接口。USART接口不能直接與PC機的RS232接口連接,它們之間的邏輯電平不同,需要使用一個MAX3232芯片進行電平轉換。
USART接口的使用是非常重要的,通過該接口,可以使單片機與PC機之間交換信息,雖然RS232通信并不先進,但是對于接口的學習是非常重要的。正確使用USART接口,需要學習通信協議,PC機的RS232接口編程等等知識。試想,單片機實驗板上的數據顯示在PC機監視器上,而PC機的鍵盤信號可以在單片機實驗板上得到顯示,將是多么有意思的事情啊!
第五步:學會A/D轉換
MAP430單片機帶有多通道12位A/D轉換器,通過這些A/D轉換器可以使單片機操作模擬量,顯示和檢測電壓、電流等信號。學習時注意模擬地與數字地、參考電壓、采樣時間,轉換速率,轉換誤差等概念。
使用A/D轉換功能的簡單的例子是設計一個電壓表。
第六步:學會PCI、I2C接口和液晶顯示器接口
這些接口的使用可以使單片機更容易連接外部設備,在擴展單片機功能方面非常重要。
第七步:學會比較、捕捉、PWM功能
這些功能可以使單片機能夠控制電機,檢測轉速信號,實現電機調速器等控制起功能。
如果以上七步都學會,就可以設計一般的應用系統,相當于學會十招降龍十八掌,可以出手攻擊了。
第八步:學習USB接口、TCP/IP接口、各種工業總線的硬件與軟件設計
學習USB接口、TCP/IP接口、各種工業總線的硬件與軟件設計是非常重要的,因為這是當前產品開發的發展方向。
到此為止,相當于學會15招降龍十八掌,但還不到打遍天下無敵手的境界。即使如此,也算是單片機大蝦了。
