1.電工識圖一學就會的內容簡介

王蘭君、黃海平主編的《電工識圖一學就會》重點介紹電工制圖、識圖基礎知識和電路識圖基本要點，全面介紹電工工作中的常用線路讀圖、識圖及應用，內容包括電工制圖與識圖的規則和符號、電氣圖繪制與識圖舉例、電工識圖基本知識與電路識圖方法、供電系統電氣識圖、動力與照明工程圖識圖及電工常用配電電路識圖實用舉例等。

2.電氣圖的基本識圖步驟和方法有哪些

1）結合電工、電子技術基礎知識看圖

在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。

2）結合電氣元件的結構和工作原理看圖

在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。

3）結合典型電路識圖

典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。

不管多么復雜的電路，幾乎都是由若干典型電路組成的。因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。

4）結合有關圖紙說明看圖

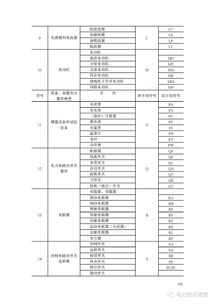

圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。

5）結合電氣圖的制圖要求看圖

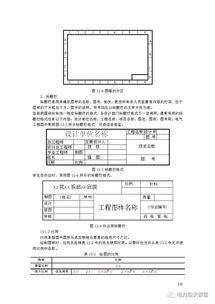

電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。可以利用這些制圖知識準確看圖。

3.電氣原理圖和接線圖

去百度文庫，查看完整內容>內容來自用戶：博航教育電氣原理圖和接線圖電氣系統圖主要有電氣原理圖、電器布置圖、電氣安裝接線圖等，繪圖軟件有電氣CAD、protell99、Cadence等。

電氣原理圖電氣原理圖是電氣系統圖的一種。是根據控制線圖工作原理繪制的，具有結構簡單，層次分明。

主要用于研究和分析電路工作原理。接線圖電氣安裝接線圖是為了進行裝置、設備或成套裝置的布線提供各個安裝接線圖項目之間電氣連接的詳細信息，包括連接關系，線纜種類和敷設線路。

電氣原理圖和接線圖區別原理圖：就是能看到他的大致情況（為什么這樣連線）接線圖：就是在在裝配、檢修時候要用到涉及到電氣上的每個元件及元件連接原理圖就是電路的工作原理圖，表達的意思是各元件是怎么工作的，接線圖就是各元件與元件之間是怎么相連的表達圖形。安裝圖就是各元器件在控制柜的具體位置尺寸的表達圖形。

有些原理圖可以當做接線圖來使用（就是在原理圖的基礎上加了接線圖的功能）。原理圖指的就是詳細的電路圖，側重點就是電氣原理，知道為什么這樣接線。

接線圖就是給接線員接線用的，側重點就是把復雜的線型線號分清楚，方便接線。根據原理圖可以接線，但是在線多的情況下很容易出錯，而且對工人的要求很高。

詳細標出線的線號和型號，不顯示接線原理，方便施工，對工人要求低。

4.電氣自動化基礎知識有哪些

電力行業，電氣工程及其自動化專業名詞解釋：

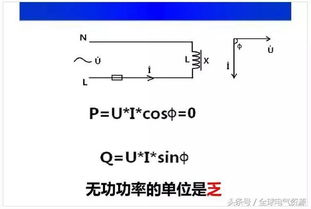

1、三相交流電：由三個頻率相同、電勢振幅相等、相位差互差120°角的交流電路組成的電力系統，叫三相交流電。

2、一次設備：直接與生產電能和輸配電有關的設備稱為一次設備。包括各種高壓斷路器、隔離開關、母線、電力電纜、電壓互感器、電流互感器、電抗器、避雷器、消弧線圈、并聯電容器及高壓熔斷器等。

3、二次設備：對一次設備進行監視、測量、操縱控制和保護作用的輔助設備。如各種繼電器、信號裝置、測量?jī)x表、錄波記錄裝置以及遙測、遙信裝置和各種控制電纜、小母線等。

4、高壓斷路器：又稱高壓開關，它不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時，通過繼電保護裝置的作用，切斷過負荷電流和短路電流。它具有相當完善的滅弧結構和足夠的斷流能力。

5、負荷開關：負荷開關的構造秘隔離開關相似，只是加裝了簡單的滅弧裝置。它也是有一個明顯的斷開點，有一定的斷流能力，可以帶負荷操作，但不能直接斷開短路電流，如果需要，要依靠與它串接的高壓熔斷器來實現。

6、空氣斷路器（自動開關）：是用手動（或電動）合閘，用鎖扣保持合閘位置，由脫扣機構作用于跳閘并具有滅弧裝置的低壓開關，目前被廣泛用于500V以下的交、直流裝置中，當電路內發生過負荷、短路、電壓降低或消失時，能自動切斷電路。

7、電纜：由芯線（導電部分）、外加絕緣層和保護層三部分組成的電線稱為電纜。

8、母線：電氣母線是匯集和分配電能的通路設備，它決定了配電裝置設備的數量，并表明以什么方式來連接發電機、變壓器和線路，以及怎樣與系統連接來完成輸配電任務。

9、電流互感器：又稱儀用變流器，是一種將大電流變成小電流的儀器。

10、變壓器：一種靜止的電氣設備，是用來將某一數值的交流電壓變成頻率相同的另一種或幾種數值不同的交流電壓的設備。

11、高壓驗電筆：用來檢查高壓網絡變配電設備、架空線、電纜是否帶電的工具。

12、接地線：是為了在已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。按部頒規定，接地線必須是25mm2以上裸銅軟線制成。

13、標示牌：用來警告人們不得接近設備和帶電部分，指示為工作人員準備的工作地點，提醒采取安全措施，以及禁止微量某設備或某段線路合閘通電的通告示牌。可分為警告類、允許類、提示類和禁止在等。

14、遮欄：為防止工作人員無意碰到帶電設備部分而裝設備的屏護，分臨時遮欄和常設遮欄兩種。

15、絕緣棒：又稱令克棒、絕緣拉桿、操作桿等。絕緣棒由工作頭、絕緣桿和握柄三部分構成。它供在閉合或位開高壓隔離開關，裝拆攜帶式接地線，以及進行測量和試驗時使用。

16、跨步電壓：如果地面上水平距離為0.8m的兩點之間有電位差，當人體兩腳接觸該兩點，則在人體上將承受電壓，此電壓稱為跨步電壓。最大的跨步電壓出現在離接地體的地面水平距離0.8m處與接地體之間。

17、相序：就是相位的順序，是交流電的瞬時值從負值向正值變化經過零值的依次順序。

18、電力網：電力網是電力系統的一部分，它是由各類變電站（所）和各種不同電壓等級的輸、配電線路聯接起來組成的統一網絡。

19、電力系統：電力系統是動力系統的一部分，它由發電廠的發電機及配電裝置，升壓及降壓變電所、輸配電線路及用戶的用電設備所組成。

20、動力系統：發電廠、變電所及用戶的用電設備，其相間以電力網及熱力網（或水力）系統連接起來的總體叫做動力系統。

5.電氣圖紙?jiān)趺纯?詳解一下

一、看電氣安裝施工圖紙，首先應學習和熟悉掌握的知識：

電氣制圖及圖例、制圖標注方法；

電氣理論基礎知識

相關技術規范及標準圖集

二、看圖順序：

詳細閱讀施工圖設計總說明，了解具體的設計、施工要求；

閱讀材料表，了解工程量和工程規模；

熟悉系統圖的組成內容及各級的上下關系，

熟知建筑設計功能及相關專業的工藝技術要求；

將系統設計與平面設計結合起來，

再對專業的整體設計進行初步了解，再結合規范要求詳細讀圖。

6.怎么去看懂電氣原理圖

1、要熟悉電工符號，明白電工的基本線圖（自鎖、互鎖、正/反轉、星/三角等基礎線路）

2、要熟悉電工元?dú)饧ń佑|器、繼電器、按鈕、空開、限位等）構造的原理，要進行實物拆裝，加深對其的了解

3、在有條件下，進行基本線路的接線安裝，合理地布線，從中明白線路是如何由實際的元件組成，有利于以后對電氣的維修。

4、結合工作單位的電氣設備進行相對應的分析，一般的線路都是由這些基本線路組合成的。

5、要學一些電子電氣知識

6、在熟悉了以上知識后，可以慢慢加深，再去學習變頻器的使用，PLC的應用。

7、熟悉電腦的使用，在很多場所，電氣自動控制中用到工控機進行跟蹤監測、數據分析等

如何看電氣原理圖

作為從事電工工作的人員是應該看懂電氣原理圖的，其實，電工線路圖就是應該看作與我們小的時候玩的積木一樣，都是由一件件相關聯的電氣設備元件組成的。

1、常用的有自鎖、互鎖、正/反轉、星/三角、串自耦變壓器、串電阻等，在條件允許下，盡可能用實物進行安裝、調試。加強對線路的了解，有時間最好對線路進行分析、改進。

2、一般設備中用到的元件種類不是很多，在了解了元件的功能后，可以根據元件的特點進行對線路的完善。

從主回路可以分析出該線路是做啥用的：

1、自鎖一般就一個接觸器；

2、互鎖就采用二個及二個以上的接觸器；

3、正/反轉采用二個，同時，在接觸器上有調線的，也就是其中二相有對換的；

4、星/三角一般都采用三個接觸器，其中有一個接觸器一側短接的是星形接法的接觸器，另外一個有頭尾相接的是三角形接觸器；

5、串自耦變壓器是用三個接觸器的，在線路上有一個自耦變壓器的；

6、串電阻器是有多個接觸器的，一般有二個以上，線路中有電阻器串接于轉中的比較多，常見于起動設備。

要想記住電氣原理圖，不是對圖死記硬背，應該要靈活去琢磨其中的原理，才會事半功倍。就與我們小時候玩積木一樣，記住相關的元件就可以了解電氣原理圖了。

控制線路要從簡單的開始，再慢慢加深，日久成多。

7.有關電氣知識常識

電氣安全常識電氣安全是以安全為目標，以電氣為領域的應用科學.這門科學是與電相關聯的，而不是僅僅與用電或電器相關聯的.因此，用電安全和電氣安全都不等于電氣安全，而是二者都包含在電氣安全之中.電氣安全雖然涉及很多其他科學，但其主線總是圍繞著電.其基本理論是電磁理論. 隨著科學技術的發展，電能已成為工農業生產和人民生活不可缺少的重要能源之一，電氣設備的應用也日益廣泛，人們接觸電氣設備的機會隨之增多。

如果沒有安全用電知識，就很容易發生觸電、火災、爆炸等電氣事故，以至影響生產，危及生命。因此，研究和探討觸電事故的規律和預防措施是十分必要的。

一.電氣事故分類 從能量的觀點出發，事故是由局外能量作用于人體或系統內能量傳遞發生故障造成的，能量是造成事故的基本因素.因此，人們將電氣事故分為五大類. 1.觸電事故及其種類和規律 人體是導體，當人體接觸到具有不同電位兩點時，由于電位差的作用，就會在人體內形成電流。這種現象就是觸電。

電流對人體的傷害有兩種類型：即電擊和電傷。電擊是電流通過人體內部，影響呼吸、心臟和神經系統，引起人體內部組織的破壞，以致死亡。

電傷主要對人體外部的局部傷害，包括電弧燒傷、熔化金屬滲入皮膚等傷害。這兩類傷害在事故中也可能同時發生，尤其在高壓觸電事故中比較多，絕大部分屬電擊事故。

電擊傷害嚴重程度與通過人體的電流大小、電流通過人體的持續時間、電流通過人體的途徑、電流的頻率以及人體的健康狀況等因素有關。 電擊： 電擊是最危險的觸電事故，大多數觸電死亡事故都是電擊造成的。

當人直接接觸了帶電體，電流通過人體，使肌肉發生麻木、抽動，如不能立刻脫離電源，將使人體神經中樞受到傷害，引起呼吸困難，心臟麻痹，以致死亡。 電傷： 電傷是電流的熱應、化學效應或機械效應對人體造成的傷害。

電傷多見于人體外部表面，且在人體表面留下傷痕。其中電弧燒傷最為常見，也最為嚴重，可使人致殘或致命。

此外還有電烙印、燙傷、皮膚金屬化等。 觸電事故的發生多數是由于人直接碰到了帶電體或者接觸到因絕緣損壞而漏電的設備，站在接地故障點的周圍，也可能造成觸電事故。

觸電可分為以下幾種： A、人直接與帶電體接觸觸電事故 按照人體觸及帶電體的方式和電流通過人體的途徑，此類事故可分為單相觸電和兩相觸電。單相觸電是指人體在地面或其他接地導體上，人體某一部分觸及一相帶電體而發生的事故。

兩相觸電是指人體兩處同時觸及兩帶電體而發生的事故，其危險性較大。此類事故約占全部觸電事故的40%以上。

B、與絕緣損壞電氣設備接觸的觸電事故 正常情況下，電氣設備的金屬外殼是不帶電的，當絕緣損壞而漏電時，觸及到這些外殼，就會發生觸電事故，觸電情況和接觸帶電體一樣。此類事故占全部觸電事故的50%以上。

C、跨步電壓觸電事故 當帶電體接地有電流流入地下時，電流在接地點周圍產生電壓降，人在接地點周圍兩腳之間出現電壓降，即造成跨步電壓觸電。 觸電事故規律： 由于觸電事故的發生都突然，并在相當短的時間內造成嚴重后果，死亡率較高。

根據對觸電事故的統計分析，其規律可概括為以下幾點。 A、具有明顯的季節性。

每年的6~9月是觸電事故的多發季節，這是由于這段時間多雨、潮濕，電氣設備絕緣性能降低，同時由于天氣炎熱，人身衣單而多汗，增加了觸電的可能性。 B、低壓設備觸電事故多。

這是由于低壓電網分布廣，低壓設備多而且比較簡陋，管理不善，人們接觸的機會多所致。 C、中青年和非電工觸電事故多。

這些人電氣安全知識不足，技術不成熟，易發生觸電事故。 D、便攜式和移動式設備觸電事故多。

這是因?yàn)樵擃愒O(shè)備需要經常移動，工作條件較差，容易發生故障。 E、冶金、礦山、建筑、機械行業觸電事故多。

這幾個行業工作現場比較混亂，溫度高，濕度大，移動式設備多，臨時線路多，難以管理。 2.電磁場事故 電磁場傷害事故是由（電磁波）的能量造成的.人體在高頻電磁場作用下，吸收輻射能量會受到不同程度的傷害.電磁輻射對人體的危害主要表現在它對人體神經系統的不良作用，其主要癥狀是神經衰弱，具體表現為頭昏腦脹、無精打采、失眠多夢、疲勞無力，以及記憶力減退和情況沮喪等，有時還有頭痛眼脹、四肢酸痛、食欲不振、脫發、多汗、體重下降等現象。

人經常連續長時間看電視或計算機屏幕，尤其是在人的眼和耳疲勞后，為了看清楚而在更近的距離上觀看時，常會在第二天或一段時間里出現上述部分感覺或癥狀。國外醫學研究表明，“使用電腦終端機每周超過20小時的婦女流產幾率較高”。

盡管其中有我們?nèi)梭w自然疲勞的因素，但電磁輻射的不良作用卻是不能忽視的。在美國和前蘇聯的早期研究中，人事與電視、廣播、雷達、導航、微波中繼和通信等電磁輻射有關工作的人員普遍出現上述癥狀，而那時人們的生活中很少有家用電器。

電磁場輻射除可能傷害人身外，還可能經過感應和能量傳遞引起電引爆線路和電引爆器件誤動作，釀成災害性爆炸. 3.靜電事故 靜電是指分布在電介質表面或體積內，以及在絕緣導體表面處于靜止?fàn)顟B(tài)的電。
