常見模具拋光的方法(常見模具拋光的方法)
1.常見模具拋光的方法有哪些
在模具行業(yè)中，我們經(jīng)常會(huì)遇到模具的表面需要修復(fù)的地方，這時(shí)候我們就要對(duì)這個(gè)地方進(jìn)行表面拋光處理了，拋光的話也要分什么情況，表面修復(fù)地方的程度而進(jìn)行相應(yīng)的處理，下面來介紹幾種拋光方法：
1、磁研磨拋光是利用磁性磨料在磁場(chǎng)作用下形成磨料刷，對(duì)工件磨削加工。這種方法加工效率高，質(zhì)量好，加工條件容易控制，工作條件好。采用合適的磨料，表面粗糙度可以達(dá)到Ra0.1μm。
2、機(jī)械拋光基本方法
在塑料模具加工中所說的拋光與其他行業(yè)中所要求的表面拋光有很大的不同，嚴(yán)格來說，模具的拋光應(yīng)該稱為鏡面加工。它不僅對(duì)拋光本身有很高的要求并且對(duì)表面
平整度、光滑度以及幾何精確度也有很高的標(biāo)準(zhǔn)。表面拋光一般只要求獲得光亮的表面即可。鏡面加工的標(biāo)準(zhǔn)分為四
級(jí)：AO=Ra0.008μm,A1=Ra0.016μm,A3=Ra0.032μm,A4=Ra0.063μm，由于電解拋光、流體拋光等方法很難精確
控制零件的幾何精確度，而化學(xué)拋光、超聲波拋光、磁研磨拋光等方法的表面質(zhì)量又達(dá)不到要求，所以精密模具的鏡面加工還是以機(jī)械拋光為主。
2.1機(jī)械拋光基本程序
要想獲得高質(zhì)量的拋光效果，最重要的是要具備有高質(zhì)量的油石、砂紙和鉆石研磨膏等拋光工具和輔助品。而拋光程序的選擇取決于前期加工后的表面狀況，如機(jī)械加工、電火花加工，磨加工等等。機(jī)械拋光的一般過程如下：
(1)粗拋 經(jīng)銑、電火花、磨等工藝后的表面可以選擇轉(zhuǎn)速在35 000—40 000
rpm的旋轉(zhuǎn)表面拋光機(jī)或超聲波研磨機(jī)進(jìn)行拋光。常用的方法有利用直徑Φ3mm、WA #
400的輪子去除白色電火花層。然后是手工油石研磨，條狀油石加煤油作為潤滑劑或冷卻劑。一般的使用順序?yàn)?180 ~ #240 ~ #320 ~
#400 ~ #600 ~ #800 ~ #1000。許多模具制造商為了節(jié)約時(shí)間而選擇從#400開始。
(2)半精拋 半精拋主要使用砂紙和煤油。砂紙的號(hào)數(shù)依次為：#400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~
#1500。實(shí)際上#1500砂紙只用適于淬硬的模具鋼（52HRC以上），而不適用于預(yù)硬鋼，因?yàn)檫@樣可能會(huì)導(dǎo)致預(yù)硬鋼件表面燒傷。
(3)精拋 精拋主要使用鉆石研磨膏。若用拋光布輪混合鉆石研磨粉或研磨膏進(jìn)行研磨的話，則通常的研磨順序是9μm(#1800)~
6μm(#3000)~3μm(#8000)。9μm的鉆石研磨膏和拋光布輪可用來去除#1200和#1500號(hào)砂紙留下的發(fā)狀磨痕。接著用粘氈和鉆石研
磨膏進(jìn)行拋光，順序?yàn)?μm(#14000)~
1/2μm(#60000)~1/4μm(#100000)。 精度要求在1μm以上（包括1μm）的拋光工藝在模具加工車間中一個(gè)清潔的拋光室內(nèi)即可進(jìn)
行。若進(jìn)行更加精密的拋光則必需一個(gè)絕對(duì)潔凈的空間。灰塵、煙霧，頭皮屑和口水沫都有可能報(bào)廢數(shù)個(gè)小時(shí)工作后得到的高精密拋光表面。
2.模具拋光有哪些方法
模具拋光的方法主要有：
1.機(jī)械拋光
機(jī)械拋光是靠切削、材料表面塑性變形去掉被拋光后的凸部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉(zhuǎn)體表面，可使用轉(zhuǎn)臺(tái)等輔助工具，表面質(zhì)量 要求高的可采用超精研拋的方法。超精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉(zhuǎn)運(yùn)動(dòng)。利用該技術(shù)可以達(dá)到Ra0.008μm的表面粗糙度，是各種拋光方法中最高的。光學(xué)鏡片模具常采用這種方法。
2.化學(xué)拋光
化學(xué)拋光是讓材料在化學(xué)介質(zhì)中表面微觀凸出的部分較凹部分優(yōu)先溶解，從而得到平滑面。這種方法的主要優(yōu)點(diǎn)是不需復(fù)雜設(shè)備，可以拋光形狀復(fù)雜的工件，可以同時(shí)拋光很多工件，效率高。化學(xué)拋光的核心問題是拋光液的配制。化學(xué)拋光得到的表面粗糙度一般為數(shù)10μm。
3.電解拋光
電解拋光基本原理與化學(xué)拋光相同，即靠選擇性的溶解材料表面微小凸出部分，使表面光滑。與化學(xué)拋光相比，可以消除陰極反應(yīng)的影響，效果較好。
3.模具拋光有哪些方法
模具拋光的方法主要有：1.機(jī)械拋光機(jī)械拋光是靠切削、材料表面塑性變形去掉被拋光后的凸部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉(zhuǎn)體表面，可使用轉(zhuǎn)臺(tái)等輔助工具，表面質(zhì)量 要求高的可采用超精研拋的方法。
超精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉(zhuǎn)運(yùn)動(dòng)。利用該技術(shù)可以達(dá)到Ra0.008μm的表面粗糙度，是各種拋光方法中最高的。
光學(xué)鏡片模具常采用這種方法。2.化學(xué)拋光化學(xué)拋光是讓材料在化學(xué)介質(zhì)中表面微觀凸出的部分較凹部分優(yōu)先溶解，從而得到平滑面。
這種方法的主要優(yōu)點(diǎn)是不需復(fù)雜設(shè)備，可以拋光形狀復(fù)雜的工件，可以同時(shí)拋光很多工件，效率高。化學(xué)拋光的核心問題是拋光液的配制。
化學(xué)拋光得到的表面粗糙度一般為數(shù)10μm。3.電解拋光電解拋光基本原理與化學(xué)拋光相同，即靠選擇性的溶解材料表面微小凸出部分，使表面光滑。
與化學(xué)拋光相比，可以消除陰極反應(yīng)的影響，效果較好。
4.模具拋光的操作方法

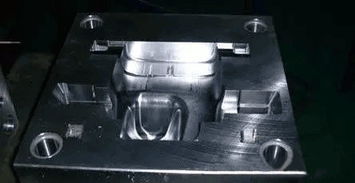

模具拋光一般先使用粗的油石對(duì)機(jī)械加工的模具型腔表面進(jìn)行粗的打磨，打磨去機(jī)加刀具的刀痕，然后再使用細(xì)的油石打磨去粗油石打磨的痕跡，然后再用細(xì)的砂紙對(duì)細(xì)油石打磨過的表面進(jìn)行打磨，最后再使用拋光膏或研磨膏對(duì)模具的型腔表面進(jìn)行最后的精拋光打磨，達(dá)到光亮如鏡的效果。
雖然這種從粗到細(xì)的 拋光方式工序多。實(shí)際上并不慢，一道接一道的工序，將前面粗的加工紋路打磨掉，再進(jìn)行下面的工序，不會(huì)返工，一次走下來就可以使模具的光潔度達(dá)到要求。
模具拋光有兩個(gè)目的；一個(gè)是增加模具的光潔度，使模具出的產(chǎn)品的表面光潔、漂亮、美觀，另一個(gè)是可以使模具很容易脫模，使塑料不被粘在模具上而脫不下來。
擴(kuò)展資料：
用砂紙拋光應(yīng)注意以下幾點(diǎn)：
1、用砂紙拋光需要利用軟的木棒或竹棒。在拋光圓面或球面時(shí)，使用軟木棒可更好的配合圓面和球面的弧度。而較硬的木條像櫻桃木，則更適用于平整表面的拋光。修整木條的末端使其能與鋼件表面形狀保持吻合，這樣可以避免木條（或竹條）的銳角接觸鋼件表面而造成較深的劃痕。
2、當(dāng)換用不同型號(hào)的砂紙時(shí)，拋光方向應(yīng)變換45°~ 90°，這樣前一種型號(hào)砂紙拋光后留下的條紋陰影即可分辨出來。在換不同型號(hào)砂紙之前，必須用100%純棉花沾取酒精之類的清潔液對(duì)拋光表面進(jìn)行仔細(xì)的擦拭，因?yàn)橐活w很小的沙礫留在表面都會(huì)毀壞接下去的整個(gè)拋光工作。
3、為了避免擦傷和燒傷工件表面，在用#1200和#1500砂紙進(jìn)行拋光時(shí)必須特別小心。因而有必要加載一個(gè)輕載荷以及采用兩步拋光法對(duì)表面進(jìn)行拋光。用每一種型號(hào)的砂紙進(jìn)行拋光時(shí)都應(yīng)沿兩個(gè)不同方向進(jìn)行兩次拋光，兩個(gè)方向之間每次轉(zhuǎn)動(dòng)45°~ 90°。
參考資料來源：搜狗百科—模具拋光
5.模具拋光的有什么技巧與操作
模具拋光沒有捷徑可走，只有從粗到細(xì)，一道一道工序的進(jìn)行，才能又快又好的拋光出合格的模具來。
模具在粗打磨拋光時(shí)，可以采用交叉方向打磨，這樣可以比較快的打磨出平整的平面來。比較容易看出什么部位不平整，什么地方高了，什么地方低了，一目了然。待到精打磨時(shí)，就要順著出模的方向進(jìn)行打磨，使得打磨的紋路與出模方向一致，這樣才有利于產(chǎn)品的脫模。
模具在打磨拋光時(shí)，不能省去前面的粗打磨工序，直接采用細(xì)的油石、砂紙、拋光膏打磨。這樣容易使得表面留下起伏不平的波紋難以去除。因?yàn)椋钟褪⑸凹垺伖飧嗟拇蚰バ室燃?xì)的拋光效率要高得多。
6.塑料模具中的拋光方法有哪幾種
現(xiàn)在塑料日溢廣泛應(yīng)用，如日化用品和飲料包裝容器等，外觀的需要往往要求塑料模具型腔的表面達(dá)到鏡面拋光的程度。
而生產(chǎn)光學(xué)鏡片、鐳射唱片等模具對(duì)表面粗糙度要求極高，因而對(duì)拋光性的要求也極高。拋光不僅增加工件的美觀，而且能夠改善材料表面的耐腐蝕性、耐磨性，還可以使模具擁有其它優(yōu)點(diǎn)，如使塑料制品易于脫模，減少生產(chǎn)注塑周期等。
因而拋光在塑料模具制作過程中是很重要的一道工序。拋光方法目前常用的拋光方法有以下幾種：1.1機(jī)械拋光機(jī)械拋光是靠切削、材料表面塑性變形去掉被拋光后的凸部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉(zhuǎn)體表面，可使用轉(zhuǎn)臺(tái)等輔助工具，表面質(zhì)量要求高的可采用超精研拋的方法。
超精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉(zhuǎn)運(yùn)動(dòng)。利用該技術(shù)可以達(dá)到Ra0.008μm的表面粗糙度，是各種拋光方法中最高的。
光學(xué)鏡片模具常采用這種方法。1.2化學(xué)拋光化學(xué)拋光是讓材料在化學(xué)介質(zhì)中表面微觀凸出的部分較凹部分優(yōu)先溶解，從而得到平滑面。
這種方法的主要優(yōu)點(diǎn)是不需復(fù)雜設(shè)備，可以拋光形狀復(fù)雜的工件，可以同時(shí)拋光很多工件，效率高。化學(xué)拋光的核心問題是拋光液的配制。
化學(xué)拋光得到的表面粗糙度一般為數(shù)10μm。1.3電解拋光電解拋光基本原理與化學(xué)拋光相同，即靠選擇性的溶解材料表面微小凸出部分，使表面光滑。
與化學(xué)拋光相比，可以消除陰極反應(yīng)的影響，效果較好。電化學(xué)拋光過程分為兩步：（1）宏觀整平溶解產(chǎn)物向電解液中擴(kuò)散，材料表面幾何粗糙下降，Ra>1μm。
(2)微光平整陽極極化，表面光亮度提高，Ra。
7.塑膠模具拋光有哪幾種方法
塑膠模具拋光有：機(jī)械拋光，化學(xué)拋光，電解拋光，超聲波拋光，流體拋光以及磁研磨拋光等。
一.機(jī)械拋光機(jī)械拋光一般使用油石條，羊毛輪，砂紙等，以手工操作為主的一種拋光方法。利用切削，材料表面塑性變形去掉被拋光后的得到平面效果的拋光方法。
光學(xué)鏡片模具最經(jīng)常用到的一種模具拋光方法。二.化學(xué)拋光化學(xué)拋光最大的優(yōu)點(diǎn)就是不需要用到很復(fù)雜的設(shè)備，就能模具拋光形式復(fù)雜的工件，同時(shí)能進(jìn)行多個(gè)的工件進(jìn)行拋光工作，效率高。
化學(xué)拋光最重要的材料就是拋光液的配合，最后能達(dá)到平滑的平面效果。三.電解拋光電解拋光跟前者化學(xué)拋光有共同的原理，雙方都是靠選擇性的溶解材料表面微小凸出部分，使表面得到平滑的效果。
華氏模具鋼表示，比化學(xué)拋光較優(yōu)的一點(diǎn)就是能消除陰極反應(yīng)的影響，效果很好。一般電解過程分為兩步，宏觀整平以及微光整陽極極化。
四.超聲波拋光超聲波拋光是將工件放入磨料置于超聲波場(chǎng)中，利用超聲波的振蕩作用，使磨料在工件表面磨削拋光的一種方式。使用超聲波拋光最大的缺點(diǎn)就是工裝制作以及安裝比較困難，主要優(yōu)點(diǎn)是體現(xiàn)在宏觀力小，不會(huì)引起工件變形的現(xiàn)象.五.流體拋光流體拋光常用的方法有：流體動(dòng)力研磨，磨料噴射加工以及流體動(dòng)力研磨。
所采用的介質(zhì)是在較低壓力下流過性好的特殊化合物并摻上磨料而成。它是利用高速流動(dòng)的液體以及所攜帶的磨粒沖刷工件表面達(dá)到拋光的目的。
六.磁研磨拋光磁研磨拋光這種拋光方式，主要優(yōu)點(diǎn)是加工效率高，質(zhì)量好，工作條件好。是利用了磁性磨料在磁場(chǎng)的作用下工作而形成磨料刷，對(duì)工件磨削加工。
