熱力膨脹閥安裝(怎樣正確安裝空調系統的膨脹閥?)
1.怎樣正確安裝空調系統的膨脹閥?
膨脹閥的工作狀況與其安裝有很大關系。
如果安裝不當，會引起供液量跳動，使制冷效率降低，且容易造成“液擊”現象。因此，在安裝膨脹閥時，應注意以下問題：（1）檢查膨脹閥是否完好，并應特別注意檢査感溫機構是否泄漏。
（2）膨脹閥一般應垂直安裝，不允許倒置。（3）感溫包應安裝在蒸發器水平出氣管的上表面處，緊貼于管壁，保證兩者良好接觸，然后用隔熱、防潮材料纏包好。
（4）外平衡膨脹閥的平衡管，應安裝在感溫包后面100mm處回氣管的上表面處，并應從管的頂部引出，以防止冷凍機油進入閥內。
2.熱力膨脹閥
1 熱力膨脹閥的作用： 熱力膨脹閥安裝在蒸發器入口，常稱為膨脹閥，主要作用有兩個： 1） 節流做用：高溫高壓的液態制冷劑經過膨脹閥的節流孔節流后，成為低溫低壓的霧狀的液壓制冷劑，為制冷劑的蒸發創造條件； 2） 控制制冷劑的流量：進入蒸發器的液態制冷劑，經過蒸發器后，制冷劑由液態蒸發為氣態，吸收熱量，降低車內的溫度。

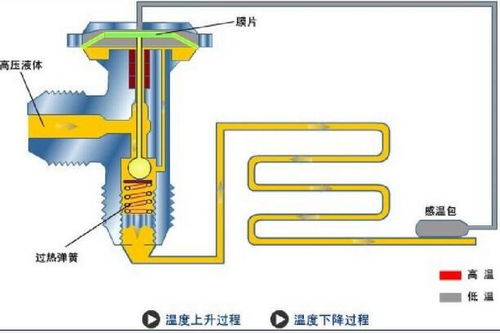

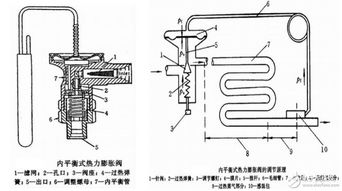

膨脹閥控制制冷劑的流量，保證蒸發器的出口完全為氣態制冷劑，若流量過大，出口含有液態制冷劑，可能進入壓縮機產生液擊；若制冷劑流量過小，提前蒸發完畢，造成制冷不足；2 熱力膨脹閥的種類： 熱力膨脹閥按照平衡方式不同，分內平衡式和外平衡式；外平衡式熱力膨脹閥分F型和H型兩種結構型式。 1） 內平衡式膨脹閥結構和工作原理： 感溫包內充注制冷劑，放置在蒸發器出口管道上，感溫包和膜片上部通過毛細管相連，感受蒸發器出口制冷劑溫度，膜片下面感受到的是蒸發器入口壓力。
如果空調負荷增加，液壓制冷劑在蒸發器提前蒸發完畢，則蒸發器出口制冷劑溫度將升高，膜片上壓力增大，推動閥桿使膨脹閥開度增大，進入到蒸發器中的制冷劑流量增加，制冷量增大；如果空調負荷減小，則蒸發器出口制冷劑溫度減小，以同樣的作用原理使得閥開度減小，從而控制制冷劑的流量。 2） 外平衡式膨脹閥結構和工作原理：外平衡式膨脹閥與平衡式膨脹閥原理基本相同，區別是： 內平衡式膨脹閥膜片下面感受到的是蒸發器入口壓力；而外平衡式膨脹閥膜片下面感受到的是蒸發器出口壓力。

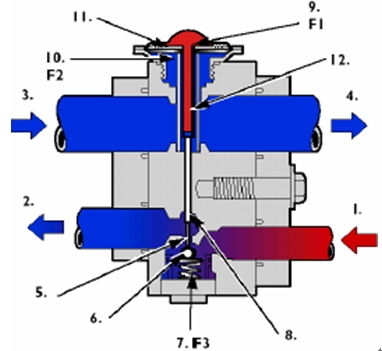

3) H型膨脹閥 H型熱力膨脹閥有四個接口與制冷系統連接，其中兩個接口與普通熱力膨脹閥相同，一個連接儲液干燥器，一個連接蒸發器進口；另外兩個接口，一個連接蒸發器出口，一個連接壓縮機進口。感溫包直接處在蒸發器出口的制冷劑氣流中。
該膨脹閥由于取消了F型熱力膨脹閥中的感溫包、毛細管和外平衡接管，提高了調節靈敏度，結構緊湊，抗振可靠。 熱力膨脹閥廣泛應用于中央空調冷水機組。
它既可控制蒸發器供液量，又可節流飽和液態制冷劑。根據熱力膨脹閥結構上的不同，分為內平衡式和外平衡式兩種。
考慮到制冷劑流經蒸發器產生一定的壓力損失，為降低開啟過熱度，提高蒸發器傳熱面積的利用率，一般自膨脹閥出口至蒸發器出口，制冷劑的壓力降所對應的蒸發溫度降超過2~3℃，應選用外平衡式熱力膨脹閥。 外平衡式熱力膨脹閥的工作原理是建立在力平衡的基礎上。
工作時，彈性金屬膜片上部受感溫包內工質的壓力P3作用，下面受蒸發器出口壓力P1與彈簧力P2的作用。膜片在三個力的作用下，向上或向下鼓起，從而使閥孔關下或開大，用以調節蒸發器的供液量。
當進入蒸發器的液量小于蒸發器熱負荷的需要時，則蒸發器出口蒸氣的過熱度增大，膜片上方的壓力大于下方的壓力，這樣就迫使膜片向下鼓出，通過頂桿壓縮彈簧，并把閥針頂開，使閥孔開大，則供液量增大。反之當供液量大于蒸發器熱負荷的需要時，則出口處蒸氣的過熱度減小，感溫系統中的壓力降低，膜片上方的作用力小于下方的作用力時，使膜片向上鼓出，彈簧伸長，頂桿上移并使閥孔關小，對蒸發器的供液量也就隨之減少。
熱力膨脹閥的過熱度由開啟過熱度和有效過熱度組成，開啟過熱度與彈簧的預緊力有關，有效過熱度與彈簧的強度及閥針的行程有關。膨脹閥的彈簧是按標準工況設計的，機組在標準工況下，機組滿負荷或變負荷運行均維持較高的COP值。
但在大壓差工況下，蒸發壓力降低，蒸發器負荷需求的液量減少，但實際情況相反，在吸氣過熱度不變的情況下，由于蒸發壓力降低，蒸發器出口壓力P1相應降低，膜片上下的壓差變大，使主閥開度增大，供液量增加；但在小壓差工況下，蒸發壓力上升，蒸發器負荷需求的液量增多，但實際情況是在吸氣過熱度不變的情況下，由于蒸發壓力上升，蒸發器出口壓力P1相應提高，膜片上下的壓差變小，使主閥開度減小，供液量減少；在變負荷下亦如此。因此熱力膨脹閥在變工況下供液量的調節方面需進一步改進。
3.汽車空調怎樣確定膨脹閥是否堵塞
汽車膨脹閥如果系統里面有水分，空調制冷工作是在膨脹閥處會出現結冰堵塞的情況，堵塞后就會出現空調不制冷，運行一會兒冰會融化，堵塞現象消除，空調又可以制冷的狀況，制冷后又產生冰堵，反復循環，可以根據這個現象來進行判斷。
這個要看膨脹閥堵塞的程度，堵塞的越厲害，制冷效果越差。也可以通過高低壓數據來進行判斷，通常高壓高，低壓低，就需要更換膨脹閥。
汽車空調系統中的膨脹閥，需要在未拆解的情況下，就診斷出其存在問題，否則拆解下來，也看不出問題，建議聯系專業人員進行檢修。
擴展資料：
汽車膨脹閥的正確調整方法：
1、在調整熱力膨脹閥之前，必須確認空調制冷異常是由于熱力膨脹閥偏離最佳工作點引起的，而不是因為制冷劑少、干燥過濾器堵塞、濾網、風機、皮帶等其他原因所引起的。同時，必須保證感溫包采樣信號的正確性，感溫包安裝位置必須正確。
2、熱力膨脹閥調整時注意事項。
熱力膨脹閥的調整工作，必須在制冷裝置正常運行狀態下進行。由于蒸發器表面無法放置測溫計，可以利用壓縮機的吸氣壓力作為蒸發器內的飽和壓力，查表得到近似蒸發溫度。用測溫計測出回氣管的溫度，與蒸發溫度對比來校核過熱度。
調整中，如果感到過熱度太小，則可把調節螺桿按順時針方向轉動（即增大彈簧力，減小熱力膨脹閥開啟度），使流量減小。反之，若感到過熱度太大，即供液不足，則可把調節螺桿朝相反方向（逆時針）轉動，使流量增大。
由于實際工作中的熱力膨脹閥感溫系統存在著一定的熱惰性，形成信號傳遞滯后，運行基本穩定后方可進行下一次調整。因此整個調整過程必須耐心細致，調節螺桿轉動的圈數一次不宜過多過快。
