星三角啟動(星三角降壓?jiǎn)?dòng)要注意什么問題?)

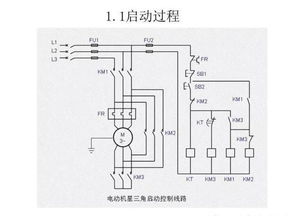

1.星三角降壓?jiǎn)?dòng)要注意什么問題?

1.當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法；

2.該方法是：在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；

3.因電機啟動電流與電源電壓成正比，此時電網提供的啟動電流只有全電壓?jiǎn)?dòng)電流的1/3 ，但啟動力矩也只有全電壓?jiǎn)?dòng)力矩的1/3。

星三角啟動，屬降壓?jiǎn)?dòng)他是以犧牲功率為代價來?yè)Q取降低啟動電流來實現的。所以不能一概而以電機功率的大小來確定是否需采用星三角啟動，還的看是什么樣的負載，一般在需要啟動時負載輕運行時負載重尚可采用星三角啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%為了不形成對電網電壓過大的沖擊所以要采用星三角啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。只有鼠籠型電機才采用星三角啟動。

2.星三角啟動接線的注意事項

星三角起動器接線方法：

D1 D2 D3

| | |

D6 D4 D5

電動機端部接線一般如上圖，取開連接片，用三用表檢查，D1和D4通是一個線圈，D2和D5通是一個線圈，D3和D6通是一個線圈，控制器上的L1、L2、L3接A、B、C三根火線，控制器上的D1至D6對應連接電動機端子的D1至D6就可以了。

用三用表檢查，如果電動機不是上面的連接方式，就一定是下面的排列方式。

D1 D3 D2

| | |

D6 D5 D4

D1和D4通是一個線圈，D2和D5通是一個線圈，D3和D6通是一個線圈，控制器上的L1、L2、L3接A、B、C三根火線，控制器上的D1至D6同樣對應連接電動機端子上的D1至D6就可以了。

注意事項：連接片取開就不用了，一定要搞清楚電動機線圈的抽頭排列，不能搞錯，

是否可以接倒順開關要看你的控制要求，根據控制要求接線。

3.星三角啟動接線的注意事項

星三角起動器接線方法：D1 D2 D3| | |D6 D4 D5電動機端部接線一般如上圖，取開連接片，用三用表檢查，D1和D4通是一個線圈，D2和D5通是一個線圈，D3和D6通是一個線圈，控制器上的L1、L2、L3接A、B、C三根火線，控制器上的D1至D6對應連接電動機端子的D1至D6就可以了。

用三用表檢查，如果電動機不是上面的連接方式，就一定是下面的排列方式。D1 D3 D2| | |D6 D5 D4D1和D4通是一個線圈，D2和D5通是一個線圈，D3和D6通是一個線圈，控制器上的L1、L2、L3接A、B、C三根火線，控制器上的D1至D6同樣對應連接電動機端子上的D1至D6就可以了。

注意事項：連接片取開就不用了，一定要搞清楚電動機線圈的抽頭排列，不能搞錯，是否可以接倒順開關要看你的控制要求，根據控制要求接線。

4.關于星三角啟動

星\三角啟動是一種減壓?jiǎn)?dòng)方式，是；將"Y"型繞組接線形式的電機在啟動時的那一段時間里改成"三角星繞組接線形式.

主要是；啟動電壓低，避免了電機啟動時對電網電壓造成的電壓降（影響其它設備的正常運行！?。?！.

缺點；

1. 中間接點多，時間久的話，容易產生接觸器觸點接觸不良.

2. 啟動噪聲大.

3. 造價高

平時習慣做法是；30LW以上的電機采用降壓?jiǎn)?dòng)方式，30KW以下的電機就采用直接啟動.

你7.5KW的電機就直接啟動，不必采用降壓?jiǎn)?dòng)了.

電機在出廠時，都是接成的"Y"型接法（我們所說的"Y"型電機），但，電機接線盒中的聯接片是可以自己改動接法的；

1. 上端三個接線柱用接線片連起來就是'Y'型接法.

2. 上下豎連是"三角型接法"，

星|三角啟動電路網上很容易找到，我就不出圖了.

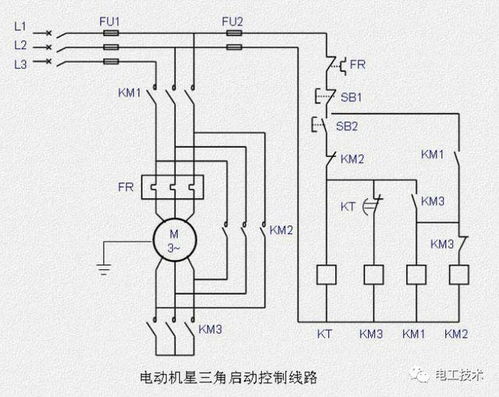

5.星三角啟動問題

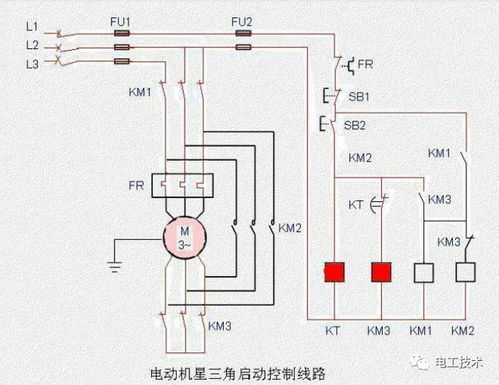

2組線分別接在U1、V1、W1和U2、V2、W2上面（注意把連接片拆掉）。這樣就是獨立的3個繞組U1U2、V1V2、W1W2。星型時，接觸器（主）、接觸器（星）閉合。

U1、V1、W1接380V,U2、V2、W2短接。形成星形啟動，這時U1U2、V1V2、W1W2上的電壓，是220V。所以不是短路。
