水電圖紙會審(請問水電安裝圖紙會審時主要要注意哪些細節呢)
1.請問水電安裝圖紙會審時主要要注意哪些細節呢
業主、設計單位、承建單位和質量監督單位等參加圖紙會審，以發現并解決設計中存在的差錯、矛盾及易在施工中 產生模糊概念及在將來施工中可能存在的困難等問題，以避免施工中 造成不必要的損失。
作為配套工程的水電圖紙，在會審時應注 意以下幾點。

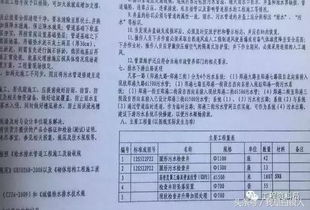

一、水電施工圖是否齊全
核對圖紙目錄，看是否缺少施工圖及其圖紙中注 明的局部大樣圖或通用圖。
二、水電施工圖的統一
水電施工的系統圖、平面圖、大樣圖、通用圖及引用圖集的標準圖 是不是統一。
三、水電施工圖與土建施工圖的統一
土建中建筑、結構圖與水電安裝圖有無沖突、水電安裝能否滿足建筑結構要求。
四、水施圖、電氣圖的統一協調。
給排水安裝標高、電氣橋架與弱電橋架的走向、消防排煙與暖通空調是否沖突，現行規范是否滿足。
五、水電圖紙中有無漏項工程
六、施工技術上面合理性建議提出
七、參加圖紙會審的單位有無特殊要求。
2.建筑電氣圖紙會審應注意什么事項建筑電氣圖紙比較多,圖紙會審時應
建筑電氣圖紙從分類上講主要由系統圖和平面圖組成，一些較大的項目還會有高低壓配電柜的系統圖； 從功能上講可以分為強電與弱電兩部分，其中弱電部分大致可以分為電視、電話、網絡、安防、消防、智能控制、綜合布線等細項； 會審工作其實把系統圖與平面圖相對照，好的施工圖可以做到平面與系統完全一致；出現不一致的情況時就要向設計提出。
另外要查看平面圖中各個電器的配置位置是否便于施工，如不能很方便地施工，也不是一份完美的設計圖。再有就是要與其他專業對照一下相互的位置關系，如消火栓是否與配電箱位置重疊、散熱器是否遮擋了插座、預留的抽油煙機電源是否與煙風道位置沖突、配電箱位置是否與結構柱或其他不可留洞的位置有沖突等等…… 一般情況下就是這樣，不過也可以采取審圖時發現了問題也不提出，便于在施工過程中提出設計變更的索賠 ：） 詳細的在這里無法表述，咱們可以私下探討這些問題。
3.注意什么事項建筑電氣圖紙比較多,圖紙會審時應重
我也是一個新人，剛好前段時間幫忙審了一份電氣圖紙，在這分享下吧審圖的要求是你必須對規范有一定的認識，我在這說一下目前的一些總結吧，有不對的地方，歡迎指正。
我?guī)兔彽氖且环菪^(qū)住宅圖紙，審圖主要是從設計的大方向去考慮的，主要是供配電方案方面，至于細節問題，可以暫時不做考慮。1 負荷計算的審查，可以通過計算單去審查其容量是否滿足要求2 變壓器的選取方面，包括容量和數量，可以參照當?shù)毓╇娋值囊蟊M可能選擇大容量變壓器，這樣可以盡量減少變壓器臺數和綜合電房數量；同時規范要求變壓器的負載率以≤85%為宜，這也是一個參考指標；3 電線電纜的使用選擇，規范要求不同類型的工程需要使用不同的電線電纜，可以根據規范最低要求選取符合要求的最低標準線纜，以節省成本；另一方面就是線纜的截面，根據實際使用情況和未來發展預留情況去選取。
4 驗證各功能間的照明是否滿足要求，驗證空調容量等，這個可以粗糙驗算。5 弱電消防接地防雷什么的必須要滿足規范要求，這個基本就是查漏補缺，沒什么好說的還有一些別的就不具體羅列的，多做幾次，相信很快就熟悉了。
我也還在不斷熟悉著呢。
4.做建筑電氣圖紙會審需注意圖紙上的的哪些問題
我也是一個新人，剛好前段時間幫忙審了一份電氣圖紙，在這分享下吧審圖的要求是你必須對規范有一定的認識，我在這說一下目前的一些總結吧，有不對的地方，歡迎指正。
我?guī)兔彽氖且环菪^(qū)住宅圖紙，審圖主要是從設計的大方向去考慮的，主要是供配電方案方面，至于細節問題，可以暫時不做考慮。1 負荷計算的審查，可以通過計算單去審查其容量是否滿足要求2 變壓器的選取方面，包括容量和數量，可以參照當?shù)毓╇娋值囊蟊M可能選擇大容量變壓器，這樣可以盡量減少變壓器臺數和綜合電房數量；同時規范要求變壓器的負載率以≤85%為宜，這也是一個參考指標；3 電線電纜的使用選擇，規范要求不同類型的工程需要使用不同的電線電纜，可以根據規范最低要求選取符合要求的最低標準線纜，以節省成本；另一方面就是線纜的截面，根據實際使用情況和未來發展預留情況去選取。
4 驗證各功能間的照明是否滿足要求，驗證空調容量等，這個可以粗糙驗算。5 弱電消防接地防雷什么的必須要滿足規范要求，這個基本就是查漏補缺，沒什么好說的還有一些別的就不具體羅列的，多做幾次，相信很快就熟悉了。
我也還在不斷熟悉著呢。

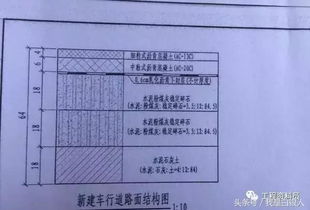

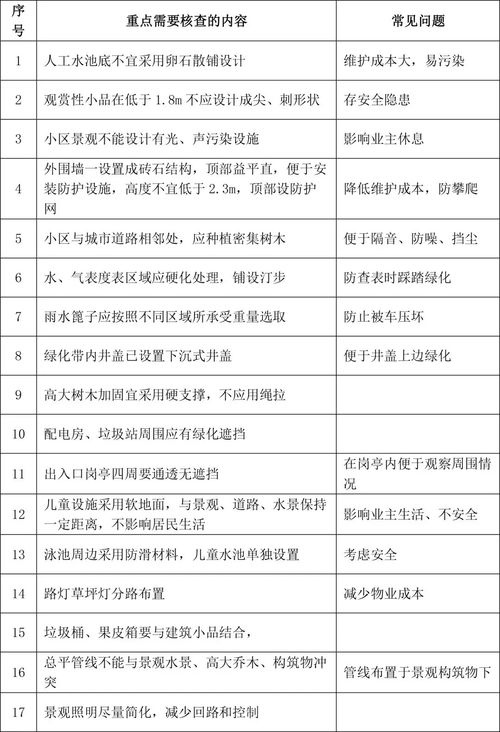

5.施工圖紙會審應該注意哪些方面
圖紙會審應根據工程性質與內容決定。
但一般應：A 審核要點設計圖紙與說明是否齊全；總平面圖與施工圖的幾何尺寸、平面位置、高程是否一致，各施工圖之間的關系是否相符，預埋件是否表示清楚；與現行規范、規程有無矛盾，是否經濟合理；防火要求是否滿足，有無公安消防部門的審批意見；施工安全是否有保證；室內外管線排列位置、高程是否合理；設計圖紙的要求與施工現場能否保證施工需要；對完善設計和施工方案的建議。2）專業審查A .各單位在設計交底的基礎上，應分別組織有關人員分專業、分工種細讀文件，進一步吃透設計意圖，質量標準及技術要求；B .針對本專業的審查內容，詳細核對圖紙、提出問題，確定會審重點。
3）內容會審A .各單位在專業審查的基礎上組織各專業技術人員一起討論、分析、核對各專業間的圖紙，檢查相互之間有無矛盾、漏項；B .提出處理、解決的方法或建議；C .將提出的問題及建議分別整理成文，監理內部的和施工承包方的應在會審前由監理方匯總后及時提交給設計承包方，以便設計承包方在圖紙會審前有所準備。4）正式會審A .施工圖會審由總監理工程師發聯系單通知業主、設計承包方、施工承包方，指明具體時間、會議地點、會審內容；B. 根據會審內容由總監理工程師或監理工程師組織施工圖審查會議，并指定記錄員；D. 對于圖紙交付比較齊全的項目，宜按大會→分組→大會的審查形式。
首先由設計方解答監理方（包括施工方）提交的問題或建議及一些綜合性問題。然后專業分組由設計承包方解答各專業提出的問題或?qū)栴}的共同協商解決。
最后大會由設計承包方解答或共同協商解決在分組審查中提出的專業交叉或其它新的問題。E. 記錄員（監理方）整理會議記錄并形成施工圖會審記要，經與會單位（必要時相關專業人員）會簽后由總監理工程師批準并分發到各有關單位。
會審記要應附施工圖審查問題清單；F. 需要由設計承包方變更和完善的，由設計承包方與業主聯系解決，監理負責督促和檢查；G. 對小型項目或分項分部項目，施工圖會審可與設計交底結合起來進行；。
