1、拖鏈電纜的敷設不能扭曲,即不可從電纜卷筒或電纜盤的某一端解開電纜,而應先旋轉卷筒或電纜盤將電纜展開,必要時可將電纜展開或懸掛起來。
用于該場合的電纜只能直接從電纜卷上取得。 2、必須注意電纜的最小彎曲半徑。
(有關信息可在柔性拖鏈電纜選型表中尋找) 。 3、電纜必須松散的并排敷設在拖鏈中,盡可能分開排列,用隔片分開或穿入支架空擋的分離空洞中,在拖鏈中電纜間的空隙至少應為電纜直徑的10% 。
拖鏈的安裝拖鏈的安裝拖鏈的安裝拖鏈的安裝拖鏈的安裝拖鏈的安裝拖鏈的安裝拖鏈的安裝拖鏈的安裝拖鏈的安裝 4、拖鏈中的電纜不得相互接觸或困在一起。 5、電纜的兩點都必須固定,或至少在拖鏈的運動端必須固定。
一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。 6、請確保電纜在彎曲半徑內完全移動,即不可強迫移動。
這樣電纜彼此間或與導向裝置這間可經相對移動。經過一段時間的操作后,最好檢查一下電纜的位置。
該檢查必須在推拉移動后進行。 7、如果拖鏈折斷,則其電纜也需要更換,因為過度拉伸造成的損壞無法避免 。
相比涂料油漆這些外在展示物,水電安裝這種隱蔽工程,一旦出了什么問題日后維修起來就會非常費時費力。

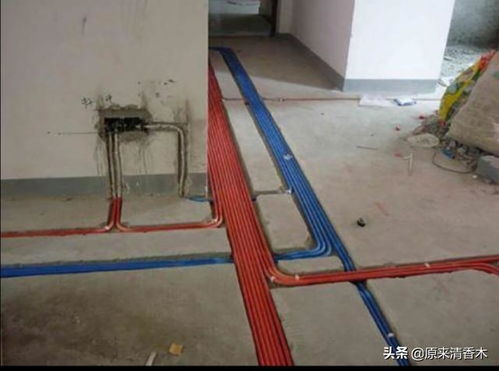

所以在施工時一定要注意以下幾點: 1、施工前,裝修公司需提供詳細的強電電氣、弱電電氣、給排水設計的施工圖。 2、嚴禁導線外露,禁止導線直接敷設在墻內、地坪內、地板下或天棚上。
3、進行電線布線時,應該把強電及弱電,開關,電器插座及空調插座分開布線,同時應留意,開關插座底合安裝時一定要是水平垂直的,這樣后面的面板安裝才不會出現不平整的情況。 4、應在油漆完成后安裝燈具,嚴禁使用木楔在磚混結構上安裝燈具,應用吊鉤、螺栓或膨脹螺栓。
固定燈具的螺栓或螺釘不少于2個。不得將燈具安裝在可燃構件上。
5、務必將燈和電氣設備的開關安裝在控制相線上,否則關掉開關按鈕后,燈及電氣設備上仍帶電,易引發觸電。 6、用電系統的保護方式有兩種:接地保護和接零保護,我國目前采取接地保護方式。
嚴禁在同一系統中同時采取兩種保護方式,否則會引起安全事故。 7、床頭禁止使用移動開關,燈具如果使用的是螺口燈頭,則螺口燈頭的中心簧舌應接控制相線。
8、各線路接口處應保持光滑、連板連接要牢固。電源進線盒接口盒部位需加保護圈。
9、為便于導線更新和維護,埋在墻、地下或天棚的穿線管,其轉彎處彎頭的弧度(即冷彎半徑)應是穿線管直徑的5—10倍。 10、若導線長度不夠需接長時,應在開關、插座、燈頭盒等接線盒內接線,嚴禁將導線的接頭處接在穿線管內。
11、穿線管的選擇要粗細得當,要能使導線穿得進,且要留有足夠的空隙,使導線在通過大電流時產生的熱量得以散發出去,導線不能將穿線管堵實。一般導線的截面積與穿線管截面積之比為 1/3—1/2。

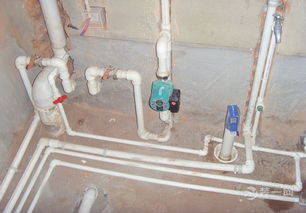

12、水管材料可選用PPR管及鋁塑管。在進行水管道安裝時,要重視水龍頭的安裝位置。
13、暗敷給水管道時,必須嚴格檢查所有連接部位是否安裝緊密牢固,走向是否正確。必須進行水壓試驗,試壓指數一般為0.8mpa-1.0mpa,試水一段時間后方可隱埋。
14、排水管橫向管道應保留一定坡度,承插口連接嚴密,確保無滲漏。固定管道的支架、吊卡間距應合理牢固。
15、衛生器具的安裝位置應準確,支、托架安裝應平整牢固。地漏應安裝在地面的最低點,且凹入地面5mm。
坐便器與地面或管口的連接密封要用油泥或硅膠,不宜用水泥,因為水泥會膨脹,導致坐便器底部裂縫損壞。 16、安裝冷、熱水龍頭時,熱水龍頭應安裝在左側。
電熱水器應有接地保護裝置,初次使用應將膽內空氣全部排除,注滿水后才可通電啟用。

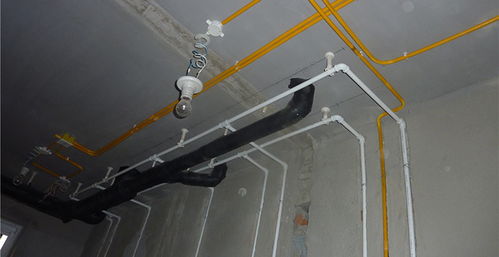

安裝電線時要注意的事項: 1:必須采用合格的PVC阻燃管和合格的BV線埋進墻內,分線暗盒不能因影響美觀而埋在墻內。
2:電源管線遇到水路時應上電下水,并保持一定距離。PVC管應少按頭(按頭處要刷PVC膠水)。
3:遇強弱電不能同穿一根管內。 4:電源導線一定要按負荷大小選擇導線線徑(并留有余量),線徑大浪費了錢,線徑過小不安全。
5:安裝燈和插座要分開,廚房、客廳等應盡量多分幾路;空開要按負荷大小選擇,插座必須安裝漏電開關。 6:導線接頭一定要接好;建議接頭要焊接。
安裝電線要安全第一。使用一個有電工證書的合格電工、有責任感的電工就能放心多了。
1、水管管路開槽 首先,應進行彈線,再進行開槽。
因為管路開槽必須要安裝平行線或是垂直線,平行走線的管路一律要控制在60-90㎝高,而有水龍頭的管路一定要是垂直的,其深度應控制在4㎝。線槽開好之后,應將數據和位置都記好,這樣日后安裝衛具時會方便許多。
2、水路管道安裝 可以使用PPR管、鋁塑管兩種,后者早之前比較多人會選用,近些年選用PPR管的更多。注意還分為冷熱兩種水管來使用。
3、水路管道檢查 安裝好后,一定要對其進行檢查,這關系到日后使用的隱患。一般采用試壓的辦法來進行管道檢查,先將堵頭將內絲給堵死,然后使用壓力表進行打壓試水;打壓之后可以檢查一下所有管道的接頭即可。
4、電線線路開槽 接著就是電方面,在電線開槽之前,施工人員應與業主商量其使用功能及要求等,這樣好方便電工師傅進行線路的開槽。放好開關插座的底盒,插座一般距地面40厘米開槽);掛式空調的插座距離地面有2。
2米的開槽;開關距離地面1。2-1。
4米開槽。開關插座底合安裝要彈水平線開槽。
5、電線電路布線 很多電工師傅在布置電線路的時候,都會考慮到電的強弱、開關以及空調插座與電器插座的走線等,開槽可以說是省了很大的工程。
1、科學選擇導線的厚度特定的電力需要與適當?shù)碾娋€組合。
如果用細線組裝電源,電線會升溫,縮短電線的使用壽命,甚至絕緣也會被破壞,引起火災。 2、選擇合理的安裝形式室內電線的安裝可以采用透明和隱藏兩種版本。
表面沿墻壁、天花板表面、桁梁、支柱等處進行安裝,當家庭自行安裝時不要擠壓和過度折疊電線,務必注意固定。隱藏式安裝在墻壁天花板里面,但隱藏式安裝必須由專業人員操作。
3、正確的連接方法鋪設電線時,盡量避免接頭,因為接頭容易產生較大的阻力并導致發熱。如果真的需要接頭,則應以正確的方式進行,并用絕緣膠帶纏繞接頭。
4、正確使用地線對于電風扇、洗衣機、冰箱等家電使用三相插頭,并安裝可靠的地線。
電氣工程的通病 一、防雷接地不符合要求 1、現象 (l)、引下線、均壓環、避雷帶搭接處有夾渣、焊瘤、虛焊、咬肉、焊縫不飽滿等缺陷。
(2)、焊渣不敲掉、避雷帶上的焊接處不刷防銹漆。 (3)、用螺紋鋼代替圓鋼作搭接鋼筋。
(4)、直接利用對頭焊接的主鋼筋作防雷引印下線。 2、原因分析 (1)、操作人員責任心不強,焊接技術不熟練,他們多數人是電工班里的多面手焊工,對立焊的操作技能差。
(2)、現場施工管理員對國家施工及驗收規范GB50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》有關規定執行力度不夠。 3、預防措施 (l)、加強對焊工的技能培訓,要求做到搭接焊處焊縫飽滿、平整均勻,特別是對立焊、仰焊等難度較高的焊接進行培訓。
(2)、增強管理人員和焊工的責任心,及時補焊不合格的焊縫,并及時敲掉焊渣,刷防銹漆。 (3)、根據GB50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》規定,避雷引下線的連接為搭接焊接,搭接長度為圓鋼直徑的6倍,因此,不允許用螺紋鋼代替圓鋼作搭接鋼筋。
另外,作為引下線的主鋼筋土建如是對頭碰焊的,應在碰焊處按規定補一搭接圓鋼。 二、室外進戶管預理不符合要求 l、現象 (1)、采用薄壁鋼管代替厚壁鋼管。
(2)、預埋深度不夠,位置偏差較大。 (3)、轉彎處用電焊燒彎,上墻管與水平進戶管網電焊駁接成90°角。
(4)、進戶管與地下室外墻的防水處理不好。 2、原因分析 (l)、材料采購員采購時不熟悉國家規范、標準,有的施工單位故意混淆以降低成本;施工管理員不嚴格或者對承包者的故意違規行為不敢持反對意見,不堅決執行規范和標準;監理人員對材料進場的管理出現漏洞。
(2)、與土建和其他專業隊伍協調不夠。 (3)、沒有彎管機或不會使用彎管機,責任心不強,貪圖方便用電焊燒彎。
(4)、預埋進戶管的工人不懂防水技術,又不請防水專業人員幫忙。 3、預防措施 (l)、進戶預埋管必須使用厚壁銅管或符合要求的PVC管(一般壁厚 PVC Φ l 14為以上,Φ56為米)。
(2)、加強與土建和其他相關專業的協調和配合,明確室外地坪標高,確保預埋管埋深不少于。 (3)、加強對承包隊伍領導和材料采購員有關法規的教育,監理人員要嚴格執行材料進場需檢驗這一規定,堵住漏洞。
(4)、預埋鋼管上墻的彎頭必須用彎管機彎曲,不允許焊接和燒焊彎曲。鋼管在彎制后,不應有裂縫和顯著的凹痕現象,其彎扁程序不宜大于管子外徑的10%,彎曲半徑不應小于所穿入電纜的最小允許彎曲半徑。
(5)、做好防水處理,請防水專業人員現場指導或由防水專業隊做防水處理。 三、電線管(鋼管、PVC管)敷設不符合要求 1、現象 (1)、電纜管多層重疊,有此寺方高出鋼筋的面筋。
(2)、電線管2根或2根以上并排緊貼。 (3)、電線管埋墻深度太淺,甚至埋在墻體外的粉層中。
管子出現死彎、痛折、凹痕現象。 (4)、電線管進入配電箱,管口在箱內不順填, 露出太長;管口不平整、長短不一;管口不用保護圈;未緊鎖固定。
(5)、預埋PVC電線管時不是用塞頭堵塞管日,而是用鉗夾扁拗彎管口。 2、原因分析 (1)、施工人員對有關規范不熟悉,工作態度馬虎,貪圖方便,不按規定執行。
施工管理員管理不到位。 (2)、建筑設計布置和電氣專業配合不夠,造成多條線管通過同一狹窄的平面。
3、預防措施 (1)、加強對現場施工人員施工過程的質量控制,對工人進行針對性的培訓工作;管理人員要熟悉有關規范,從嚴管理。 (2)、電線管多層重疊一般出現在高層建筑的公共通道中。
當塔樓的住宅每層有6套以上時,建議土建最好采用公共走廊天花吊頂?shù)木o飾方式,這樣電專業的大部分進戶線可以通過在吊頂之上敷設的線槽直接進入住戶。也可以采用加厚公共走道樓板的方式,使眾多的電線管得以隱蔽。
電氣專業施工人員布管時應盡量減少同一點處線管的重疊層數。 (3)、電線層不能并排緊貼,如施工中很難明顯分開,可用小水泥塊將其隔開。
(4)、電線管埋入磚墻內,離其表面的距離不應小子,管道敷設要"橫平豎直"。 (5)、電線管的彎曲半徑(暗埋)不應小于管子外徑的10倍,管子彎曲要用彎管機或拗捧使彎曲處平整光滑,不出現扁折、凹痕等現象。
(6)、電線管進入配電箱要平整,露出長度為3,管口要用護套并鎖緊箱殼。進入落地式配電箱的電線管,管口宜高出配電箱基礎面50。
(7)、預埋PVC電線管時,禁止用鉗將管口夾扁、拗彎,應用符合管徑的PVC塞頭封蓋管口,并用膠布綁扎牢固。 四、導線的接線、連接質量和色標不符合要求 1、現象 (l)、多股導線不采用銅接頭,直接做成"羊眼圈"狀,但又不擴錫。
(2)、與開關、插座、配電箱的接線端于連接時,一個端子上接幾根導線。 (3)、線頭裸露、導線排列不整齊,沒有捆綁包扎。
(4)、導線的三相、零線(N線)、接地保護線(PE線)色標不一致,或者混淆。 2、原因分析 (l)、施工人員未熟練掌握導線的接線工藝和技術。
(2)、材料采購員沒有按照要求備足施工所需的各種導線顏色及數量,或者施工管理人員為了節省材料而混用。 3、預防措施 (l)、加強施工人員對規范的學。
依據電纜工作的特點,電纜線路任務人員除須恪守《電業平安任務規程》外,需求特別關注的重要平安留意事項有以下幾點。
一:電纜線路具有蔭蔽性,它比架空線復雜,具有潛在的不平安要素。線路任務開端前必需細心核對銘牌。
二:電力電纜具有一定電容,具有充放電特性。停電后接地前、耐壓實驗和測量絕緣電阻前后,都要對電纜逐相充沛放電。
三:中壓用戶進線,當與配電變壓器間接相連時,必需將用戶高壓總閘刀拉開并掛牌,避免高壓側送電。
四:在對多根并列敷設的電纜停止檢修或改接時。必需仔細鑒別電纜;停電任務要實行驗電、放電、接地等平安措施;巡查電纜線路應一直以為線路是帶電的。
五:耐壓實驗時,在另一端必需掛正告牌或派人看守。
六:進入工井或隧道任務前,應檢測可燃性和有毒無害氣體含量,采取排風措施。工井口應設置擋圈,并有人看守。
七:嚴厲恪守電氣設備左近運用明火的規則。
八:水底檢修,在船上任務應穿救生衣。
可以參考一下:安裝電纜的注意事項。 希望可以幫助到你!不謝不謝
