模擬電路技術(模擬電路是什么)

1.模擬電路基礎知識是什么

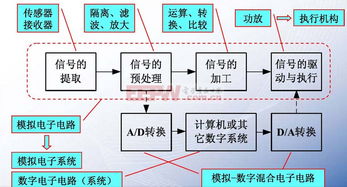

模電就是處理模擬電子信號的東西（連續變化的電子信號，就像溫度的連續變化一樣），其實說全面點，模電包括“低頻電子”和“高頻電子”，普通電子專業的模電教材是低頻的，而高頻有專門的教材。

初學者先學低頻吧。

這個知識就太多了，因?yàn)樾盘?hào)是很復雜的，用到的東西當然多了。

其實放大就是模電里很核心的一塊內容的，不要單純地去理解“放大”，要按照用途來理解，比如阻抗變換等等。. 其實對于初學者，能把二極管、三極管的原理與電路弄清楚就OK了，再適當?shù)亟佑|下電容和電感，把它們的典型電路和原理弄清楚了，模電就學成了。

2.模擬電路基礎知識

原發布者：zhanghefangha

第1章電路的基礎知識1.1電路和電路模型1.2電路中的主要物理量1.3電路的基本元件1.4基爾霍夫定律1.5基爾霍夫定律1.6簡單電阻電路的分析方法第1章電路的基礎知識本章要求：本章要求：1.理解電壓與電流參考方向的意義；1.理解電壓與電流參考方向的意義；理解電壓與電流參考方向的意義2.理解電路的基本定律并能正確應用；理解電路的基本定律并能正確應用；3.了解電路的有載工作、開路與短路狀態，了解電路的有載工作、開路與短路狀態，理解電功率和額定值的意義；理解電功率和額定值的意義；4.會計算電路中各點的電位。會計算電路中各點的電位。1.1電路和電路模型電路是電流的通路，電路是電流的通路，是為了某種需要由電工設備或電路元件按一定方式組合而成?；螂娐吩匆欢ǚ绞浇M合而成。1.電路的作用（1）實現電能的傳輸、分配與轉換實現電能的傳輸、發電機升壓變壓器輸電線降壓變壓器電燈電動機電爐。（2）實現信號的傳遞與處理（2）實現信號的傳遞與處理話筒揚聲器放大器2.電路的組成部分電路的組成部分電源：電源提供電能的裝置升壓變壓器輸電線負載：負載取用電能的裝置電燈電動機電爐。發電機降壓變壓器中間環節：傳遞、中間環節：傳遞、分配和控制電能的作用2.電路的組成部分2.電路的電路的組成部分信號源：信號源提供信息信號處理：信號處理：放大、調諧、放大、調諧、檢波等話

3.模擬電路基礎知識

一、半導體器件包括半導體特性，半導體二極管，雙極結性三極管，場效應三極管等。

導電性介于良導電體與絕緣體之間，利用半導體材料特殊電特性來完成特定功能的電子器件。二、放大電路的基本原理和分析方法：1.原理：?jiǎn)喂芄舶l(fā)射極放大電路；雙極性三極管的三組態---共射 共基 共集；場效應管放大電路--共源極放大。

分壓自偏壓式共 源極放大，共漏極放大，多級放大，2方法 直流通路與交流通路；靜態工作點的分析；微變等效電路法；圖解法等等。三、放大電路的頻率響應單管共射放大電路的頻響--下限頻率，上限頻率和通頻帶頻率失真波特圖多級放大電路的頻響四、功率放大互補對稱功率放大電路—— OTL（省去輸出變壓器），OCL（實用電路）五、集成放大電路放大電路（amplification circuit）能夠?qū)⒁粋€(gè)微弱的交流小信號（疊加在直流工作點上），通過一個裝置（核心為三極管、場效應管），得到一個波形相似（不失真），但幅值卻大很多的交流大信號的輸出。

實際的放大電路通常是由信號源、晶體三極管構成的放大器及負載組成。偏置電路，差分放大電路，中間級，輸出級。

六、放大電路的反饋正反饋和負反饋負反饋：四組態——電壓串聯，電壓并聯，電流串聯，電流并聯負反饋。（注意輸出電阻和輸入電阻的改變）負反饋的分析：Af=1/F（深度負反饋時）七、模擬信號運算電路理想運放的特點（虛短虛地）；比例運放（反向比例運放，同向比例運放，差分比例運放）；求和電路（反向輸入求和，同向輸入求和）積分電路，微分電路；對數電路，指數電路；乘法電路，除法電路。

八、信號處理電路有源濾波器（ 低通LPF，高通HPF。帶通BPF，帶阻BEF）電壓比較器（過零比較器，單限比較器，滯回比較器，雙限比較器）九、波形發生電路正弦波振蕩電路（條件，組成，分析步驟）RC正弦波振蕩電路（RC串并聯網絡選頻特性）LC 正弦波振蕩電路 （LC并聯網絡選頻特性電感三點式電容三點式）石英晶體振蕩器非正弦波振蕩器（矩形波，三角波，鋸齒形發生器）十、直流電路單相整流電路濾波電路（電容濾波，電感濾波 ，復式濾波）倍壓整流電路（二倍壓整流電路，多倍壓整壓電路）串聯型直流穩壓電路是涉及連續函數形式模擬信號的電子電路，與之相對的是數字電路，后者通常只關注0和1兩個邏輯電平。

“模擬”二字主要指電壓（或電流）對于真實信號成比例的再現，它最初來源于希臘語詞匯αν?λογο?，意思是“成比例的。

4.學習模擬電路之前要會什么基礎知識

學習模擬電路之前要掌握的基礎知識有：電路基礎，信號與系統，復變函數。

電路基礎

1.電壓電流

電流的參考方向可以任意指定，分析時：若參考方向與實際方向一致，則 i>0，反之i<0。 電壓的參考方向也可以任意指定，分析時：若參考方向與實際方向一致，則u>0反之u<0。

2.功率平衡一個實際的電路中，電源發出的功率總是等于負載消耗的功率。

3.全電路歐姆定律：U=E-RI

4.負載大小的意義：電路的電流越大，負載越大。電路的電阻越大，負載越小。

5.電路的斷路與短路

電路的斷路處：I=0,U≠0 電路的短路處：U=0,I≠0 。

基爾霍夫定律 ：

1.幾個概念：支路：是電路的一個分支。結點：三條（或三條以上）支路的聯接點稱為結點?；芈罚河芍窐?gòu)成的閉合路徑稱為回路。網孔：電路中無其他支路穿過的回路稱為網孔。

2.基爾霍夫電流定律：

(1)定義：任一時刻，流入一個結點的電流的代數和為零。或者說：流入的電流等于流出的電流。

(2)表達式：i進總和=0 或： i進=i出

(3)可以推廣到一個閉合面。

3.基爾霍夫電壓定律

定義：經過任何一個閉合的路徑，電壓的升等于電壓的降?；蛘哒f(shuō)：在一個閉合的回路中，電壓的代數和為零?；蛘哒f(shuō)：在一個閉合的回路中，電阻上的電壓降之和等于電源的電動勢之和。

電位的概念

(1)定義：某點的電位等于該點到電路參考點的電壓。

(2)規定參考點的電位為零。稱為接地。

(3)電壓用符號U表示，電位用符號V表示

(4)兩點間的電壓等于兩點的電位的差 。

(5)注意電源的簡化畫法。

信號與系統

信號與系統是大學本科層次的專業課，它的先修和基礎課為高等數學、線性代數、概率論與數理統計、隨機過程、矩陣論、電路分析基礎、模擬電子線路、數學物理方程、高頻電子線路、復變函數、大學物理。

學生應熟練地掌握本課程所講述的基本概念、基本理論和基本分析方法，并利用這些經典理論分析、解釋和計算信號、系統及其相互之間約束關系的問題。

復變函數

以復數作為自變量和因變量的函數就叫做復變函數 [1] ，而與之相關的理論就是復變函數論。解析函數是復變函數中一類具有解析性質的函數，復變函數論主要就是研究復數域上的解析函數，因此通常也稱復變函數論為解析函數論。

5.模電的學習需要哪些電路的知識

模電這東西比較難懂，幾個重要的模型（二極管、BJT、JFET等）要會、最重要的是要懂反饋的知識.

1，電路原理用到的被控電壓源/被控電流源在三極管等效電路里面有體現；

2，交流電中用到的頻率相量法以及拉普拉斯變換對理解模電高中低頻有幫助；

3，電路由金屬導線和電氣、電子部件組成的導電回路，稱為電路。在電路輸入端加上電源使輸入端產生電勢差，電路即可工作。有些直觀上可以看到一些現象，如電壓表或電流表偏轉、燈泡發光等；有些可能需要測量?jī)x器知道是否在正常工作。按照流過的電流性質，一般分為兩種。直流電通過的電路稱為“直流電路”，交流電通過的電路稱為“交流電路”。

6.學模電要注意什么啊

一定要打好扎實的電子電路基礎。模擬電子技術盡管今日已有很大的發展，但全部都是在最基本電路理論發展而來的?；A(chǔ)扎實了，其他新的東西就會舉一反三，一看就明了。個人的經驗是，以下的知識很重要：

1、電路基本知識——?dú)W姆定律、基爾霍夫定律、電阻、電容、電感的特性及其電路響應特性；

2、晶體管電路及其等效電路。須知所有的模擬IC都是基于晶體管電路的；

3、運算放大器及其電路；

4、高頻無線電知識；

對不少人來說，以上都是很枯燥無味的，也好象用不著的知識。我只能說，如果想真正掌握這門課，或者想成為一個優秀的模擬電子工程師，現在就只好老老實實的學懂并掌握這些知識。

7.求數電模電的一些實用知識 面試用

百度一下 模擬電路 1、基爾霍夫定理的內容是什么？（仕蘭微電子） 2、平板電容公式（C=εS/4πkd）。

（未知） 3、最基本的如三極管曲線特性。（未知） 4、描述反饋電路的概念，列舉他們的應用。

（仕蘭微電子） 5、負反饋種類（電壓并聯反饋，電流串聯反饋，電壓串聯反饋和電流并聯反饋）；負反饋饋 的優點（降低放大器的增益靈敏度，改變輸入電阻和輸出電阻，改善放大器的線性和非線性失真，有效地?cái)U(kuò)展放大器的通頻帶，自動調節作用）（未知） 6、放大電路的頻率補償?shù)哪康氖鞘裁?，有哪些方法？（仕蘭微電子） 7、頻率響應，如：怎么才算是穩定的，如何改變頻響曲線的幾個方法。（未知） 8、給出一個查分運放，如何相位補償，并畫補償后的波特圖。

（凹凸） 9、基本放大電路種類（電壓放大器，電流放大器，互導放大器和互阻放大器），優缺 點，特別是廣泛采用差分結構的原因。（未知） 10、給出一差分電路，告訴其輸出電壓Y+和Y-，求共模分量和差模分量。

（未知） 11、畫差放的兩個輸入管。（凹凸） 12、畫出由運放構成加法、減法、微分、積分運算的電路原理圖。

并畫出一個晶體管級的運放電路。（仕蘭微電子） 13、用運算放大器組成一個10倍的放大器。

（未知） 14、給出一個簡單電路，讓你分析輸出電壓的特性（就是個積分電路），并求輸出端某點的 rise/fall時間。（Infineon筆試試題） 15、電阻R和電容C串聯，輸入電壓為R和C之間的電壓，輸出電壓分別為C上電壓和R上電 壓，要求繪制這兩種電路輸入電壓的頻譜，判斷這兩種電路何為高通濾波器，何為低通濾 波器。

當RC<16、有源濾波器和無源濾波器的原理及區別？（新太硬件） 17、有一時域信號S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90)，當其通過低通、帶通、高通濾波器后的信號表示方式。（未知） 18、選擇電阻時要考慮什么？（東信筆試題） 19、在CMOS電路中，要有一個單管作為開關管精確傳遞模擬低電平，這個單管你會用P管還是N管，為什么？（仕蘭微電子） 20、給出多個mos管組成的電路求5個點的電壓。

（Infineon筆試試題） 21、電壓源、電流源是集成電路中經常用到的模塊，請畫出你知道的線路結構，簡單描述其優缺點。（仕蘭微電子） 22、畫電流偏置的產生電路，并解釋。

（凹凸） 23、史密斯特電路，求回差電壓。（華為面試題） 24、晶體振蕩器，好像是給出振蕩頻率讓你求周期（應該是單片機的，12分之一周期。

.） （華為面試題） 25、LC正弦波振蕩器有哪幾種三點式振蕩電路，分別畫出其原理圖。（仕蘭微電子） 26、VCO是什么，什么參數（壓控振蕩器？） （華為面試題） 27、鎖相環有哪幾部分組成？（仕蘭微電子） 28、鎖相環電路組成，振蕩器（比如用D觸發器如何搭）。

（未知） 29、求鎖相環的輸出頻率，給了一個鎖相環的結構圖。（未知） 30、如果公司做高頻電子的，可能還要RF知識，調頻，鑒頻鑒相之類，不一一列舉。

（未知） 31、一電源和一段傳輸線相連（長度為L(zhǎng)，傳輸時間為T(mén)），畫出終端處波形，考慮傳輸線無損耗。給出電源電壓波形圖，要求繪制終端波形圖。

（未知） 32、微波電路的匹配電阻。（未知） 33、DAC和ADC的實現各有哪些方法？（仕蘭微電子） 34、A/D電路組成、工作原理。

（未知） 35、實際工作所需要的一些技術知識（面試容易問到）。如電路的低功耗，穩定，高速如何 做到，調運放，布版圖注意的地方等等，一般會針對簡歷上你所寫做過的東西具體問，肯定會問得很細（所以別把什么都寫上，精通之類的詞也別用太多了），這個東西各個人就不一樣了，不好說什么了。

（未知） _______________________________________________________________________ 數字電路 1、同步電路和異步電路的區別是什么？（仕蘭微電子） 2、什么是同步邏輯和異步邏輯？（漢王筆試） 同步邏輯是時鐘之間有固定的因果關系。異步邏輯是各時鐘之間沒有固定的因果關系。

3、什么是。
