機械制圖螺絲(機械制圖螺紋畫法)

1.機械制圖 螺紋畫法

1.外螺紋

牙頂（大徑）畫粗實線、螺紋終止線畫粗實線、牙底（小徑）畫細實線，且畫到倒角或倒圓部分；端視圖中，只畫3/4圈細實線圓，倒角圓省略不畫，如圖

2.內螺紋

內螺紋若可見，則牙頂（小徑）畫粗實線；螺紋終止線畫粗實線；牙底（大徑）畫細實線，且畫到倒角或倒圓部分；端視圖中，只畫3/4圈細實線圓，倒角圓省略不畫。若不可見，則所有圖線畫成虛線，如圖

3.管螺紋和螺紋剖切畫法

不管是內螺紋還是外螺紋，剖面線畫到牙頂（粗實線）處。

4.不穿通的螺孔的畫法

不通螺紋孔的加工過程是：先用麻花鉆加工不同的光孔，形成120°的圓錐孔。再用絲錐擴螺孔。在繪制不穿通的螺孔（又叫螺紋盲孔）時，一般應將鉆孔深度與螺紋深度分別畫出，且鉆孔深度一般應比螺紋深度大0.5D，其中D為螺紋大徑，如圖。

2.機械制圖中螺紋

原發布者：A31284

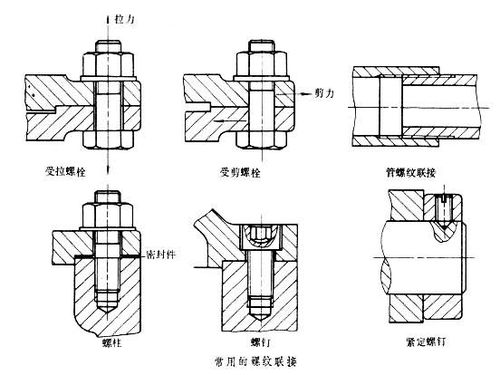

機械制圖螺紋畫法1.外螺紋國標規定，螺紋的牙頂（大徑）及螺紋的終止線用粗實線表示，牙底（小徑）用細實線表示，在平行于螺桿軸線的投影面的視圖中，螺桿的倒角或倒圓部分也應畫出；在垂直于螺紋軸線的投影面的視圖中，表示牙底的細實線圓只畫約3/4圓，此時螺紋的倒角規定省略不畫，如圖12-5。 圖12-6是內螺紋的畫法。剖開表示時[圖13-6(a)]，牙底（大徑）為細實線，牙頂（小徑）及螺紋終止線為粗實線。不剖開表示時[圖13-6(b)]，牙底、牙頂和螺紋終止線皆為虛線。在垂直于螺紋軸線的視圖中，牙底仍然畫成約為3/4圈的細實線，并規定螺紋的倒角也省略不畫。繪制不穿通的螺孔時，一般應將鉆孔的深度和螺紋部分的深度分別畫出，如圖12-7(a)。當需要表示螺紋收尾時，螺紋尾部的牙底用與軸線成30o的細實線表示，如圖12-7(b)。圖12-7(c)表示出螺紋孔中相貫線的畫法。3.內、外螺紋連接的畫法如圖12-8表示裝配在一起的內、外螺紋連接的畫法。國標規定，在剖視圖中表示螺紋連接時，其旋合部分應按外螺紋的畫法表示，非旋合部分仍按各自的畫法表示。4.非標準螺紋的畫法畫非標準牙型的螺紋時，應畫出螺紋牙型，并標注出所需的尺寸及有關要求，如圖12-9。圖12-9螺紋的規定標注各種螺紋的畫法相同，為了便于區別，還必須在圖形上進行標注。（1）普通螺紋的標注標注內容為：特征代號公稱直徑*螺距旋向—中徑、頂徑公差代號—旋合長度代號其中：特征代號M單線粗牙

3.機械制圖：螺紋畫法的考點都有什么

機械工程專業的這個也要問啊。這是最基本的機械知識之一呢小伙子。

主要就是螺栓、螺釘、螺尾錐銷、螺母、零件圖上的螺紋孔。

螺栓、螺釘、螺尾錐銷屬于外螺紋，外細實線內粗實線，細實線只畫四分之三。

螺母和螺紋孔是內螺紋，外粗內細，也是細的只畫四分之三。

4.機械制圖中關于螺絲直徑和螺孔深度的比例關系,求相關規定及出處

根據國家標準GB897-88 在鋼上螺栓的旋入深度為螺栓直徑的1倍。

根據國家標準GB898-88 在鑄鐵上螺栓的旋入深度為螺栓直徑的1.25---1.5倍。

根據國家標準GB900-88 在鋁上螺栓的旋入深度為螺栓直徑的2倍。

當不穿通孔時，應另加0.5倍螺栓直徑的攻牙深度及0.2--0.5倍螺栓直徑的鉆孔深度。

英制螺絲和美制的區別用目測很難分出，英、美制螺絲的區別在于英制螺絲的搓牙角度是55度，而美制螺絲的搓牙角度為60度，這兩個標準的螺絲在大多數的時候是可以通用的，但1/2規格的螺絲不可，因?yàn)橛⒅?/2的標準螺紋為1/2-12牙，而美制是1/2-13牙。

擴展資料：

產生金屬鍍層的辦法和品種相當多，其中最常見的是電鍍法，其次是熔融金屬浸鍍法（熱浸鍍）及化學外表處置。非金屬涂層是指用有機高分子資料如油漆，及無機資料如陶瓷，在金屬設備或零件外表上構成維護層，該維護層能將基體金屬與環境介質完整隔離，避免基體金屬因接觸腐蝕在不銹鋼標準件介質而形成腐蝕。

三腳架的選擇也有很多，購買三腳架其實主要希望角架能為一些拍攝情況提供穩定的拍攝狀態，不過有很多情況會導致三腳架產生不穩定，例如本身使用的是重量較輕的三腳架或所謂的便攜式三腳架、在開啟角架時出現不平衡或未上鈕的情況，又或者在正式使用時過分拉高了中間的軸心桿等，都會使你的角架角晃動。

參考資料來源：搜狗百科--三腳架螺孔
