高頻模擬電路(模擬電路是什么)

1.模擬電路基礎知識是什么

模電就是處理模擬電子信號的東西（連續變化的電子信號，就像溫度的連續變化一樣），其實說全面點，模電包括“低頻電子”和“高頻電子”，普通電子專業的模電教材是低頻的，而高頻有專門的教材。

初學者先學低頻吧。

這個知識就太多了，因?yàn)樾盘?hào)是很復雜的，用到的東西當然多了。

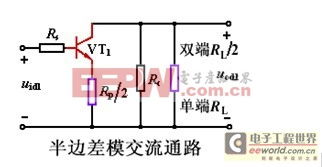

其實放大就是模電里很核心的一塊內容的，不要單純地去理解“放大”，要按照用途來理解，比如阻抗變換等等。. 其實對于初學者，能把二極管、三極管的原理與電路弄清楚就OK了，再適當?shù)亟佑|下電容和電感，把它們的典型電路和原理弄清楚了，模電就學成了。

2.模擬電路基礎知識

原發布者：zhanghefangha

第1章電路的基礎知識1.1電路和電路模型1.2電路中的主要物理量1.3電路的基本元件1.4基爾霍夫定律1.5基爾霍夫定律1.6簡單電阻電路的分析方法第1章電路的基礎知識本章要求：本章要求：1.理解電壓與電流參考方向的意義；1.理解電壓與電流參考方向的意義；理解電壓與電流參考方向的意義2.理解電路的基本定律并能正確應用；理解電路的基本定律并能正確應用；3.了解電路的有載工作、開路與短路狀態，了解電路的有載工作、開路與短路狀態，理解電功率和額定值的意義；理解電功率和額定值的意義；4.會計算電路中各點的電位。會計算電路中各點的電位。1.1電路和電路模型電路是電流的通路，電路是電流的通路，是為了某種需要由電工設備或電路元件按一定方式組合而成。或電路元件按一定方式組合而成。1.電路的作用（1）實現電能的傳輸、分配與轉換實現電能的傳輸、發電機升壓變壓器輸電線降壓變壓器電燈電動機電爐。（2）實現信號的傳遞與處理（2）實現信號的傳遞與處理話筒揚聲器放大器2.電路的組成部分電路的組成部分電源：電源提供電能的裝置升壓變壓器輸電線負載：負載取用電能的裝置電燈電動機電爐。發電機降壓變壓器中間環節：傳遞、中間環節：傳遞、分配和控制電能的作用2.電路的組成部分2.電路的電路的組成部分信號源：信號源提供信息信號處理：信號處理：放大、調諧、放大、調諧、檢波等話

3.模電,數電,高頻,三個的概念及應用

【模電】：模擬電路、模擬電子技術。平常用的音響、電話、早期電視、收音機、直流穩壓電源等都有模擬電子元件組成的電路單元。用連續變化的電信號反應實際的物理量變化。

【數電】：數字電路、數字電子技術。數碼產品都有數字電路（或元件）組成，但或多或少都還包含一些模擬電路（純粹的數字電路根本無實際意義，不能成為產品）。用數字【通斷】、【開關】、【0和1】、【狀態】來表示物理量的變化，就是把物理量【量化】為【數字】來描述。

【高頻】，在電子電路范疇里，指信號頻率在幾十MHz甚至幾百M(fèi)Hz以上的電路。通常在頻率高到一定程度，就不能直接用【低頻小信號】的近似分析方法了，高頻環境下，【分布參數】具有足夠的影響，因此，設計、分析高頻電路要用更為復雜的理論（通常與高等數學、函數變換有關），頭大ING。

4.比較專業的解釋一下高頻模擬電路,低頻模擬電路和數字電路

首先關于數電和模電：先一句話概括模電 就是處理模擬信號的電路，數電 就是處理數字信號的電路。

由自然界 產生的信號 ，基本是模擬信號（比如我們聽到一段聲音，看到的一段圖像），他是時變信號，這種信號在他的度量連續范圍內，可以取得 任意值。而數字信號也是時變信號，但他在任意時刻只呈現兩種離散值（可以定義為"0"和"1"，，或者"真"和"假"，或者"開"，"關"等等任意定義）中的 一個值！然而數字系統的原始輸入并不是剛好是 0,1或者 真、假 這樣的邏輯輸入。

而是把真實模擬信號量化。也就是規定一定范圍的信號為“0”，規定一段信號的范圍為“1”，即 稱為劃定了門限。

這樣把模擬量轉化成邏輯量，按一定編碼規則記錄了真實的模擬信息。所以數字電路電路的本質其實就是 開關電路 因?yàn)橛?開和關 就可以表示兩個邏輯信號。

數電的最基本器件——門電路，就是由開關電路組成的。所以數電與模電相比的主要優勢在：1.數字系統更易于設計：因?yàn)殚_(kāi)關電路不必考慮 精確的電流電壓大小值，只考慮高低也就是范圍。

2.精度高，抗干擾性強：信號數字化保存之后，精度不會損失。比真實模擬信號好保存。

3.可編程性好：模擬電路也可編程，但不用想也知道會多復雜。

4.集成度更高：開關電路比 千遍萬化的模擬電路更容易集成化，沒有那么多電容、電感等元件 ，主要有 CMOS晶體管組成，集成成本低。

易于保存。同樣數電有明顯缺點：1.現實世界 主要是模擬量；2.處理數字信號花費時間：要采樣、量化、編碼。

經過以上分析已經能夠發現一個問題了，那就是 一個數字系統輸入是真實模擬信號，同樣人在接受數字系統的輸出信號 也只能識別經過解碼還原出來模擬的信號。

其實這輸入和輸出的模擬信號也不是真正的原始真實世界的信號 是必須經過加工，處理了的模擬信號。簡單說模擬信號也必須滿足一定條件才能 進行數模 、模數轉換。

所以事實證明 不管數字電路如何先進 ，模擬電路的作用很難，甚至不可能被相應的數字電路所替代！關于高頻和低頻：首先電路設計的高頻和無線電通信里劃分的那個高頻電磁波（HF波段）是兩碼事！為什么電路里要分高頻，低頻？ 因?yàn)椋?.高頻時半導體元件元件特性會與低頻時候發生改變：高頻信號下，半導體的PN結形成空間電荷區里，空間電荷因?yàn)镻N結外加電壓變化而快速變化，引起充放電效應明顯， 即產生了在低頻下可忽視的PN結電容效應，直接導致電路發生了改變，低頻電路的晶體管電路模型不再適用。2.在高頻時候，電子元件產生的噪聲影響會加劇。

高頻和低頻時的噪聲類型也不同。模擬電路里噪聲處理是非常重要的一環。

3.高頻產生的電共振效應，即諧振現象，引出了有別于低頻的電路設計方式。4.元件寄生效應：類似PN結電容效應那樣 頻率搞到一定程度導線之間，導線和電路板之間，以及各元件之間，也會引起電容效應。

同時高頻產生磁場效應，使得 導線自身、各元件自身會產生寄生電感效應。5.趨膚效應：當通過導體的電流頻率升高，產生交變磁場，由洛倫茨作用產生了阻礙電流變化的感應電場，有磁場分布關系可以知道這個感應電場在導體中心最強，而趨于導體表面減弱。

這導致了高頻時導體電流只能在導體表面?zhèn)鞑ィ涣麟娮枳兇蟆?.高頻輻射效應：頻率高到一定程度 由于能量輻射到空氣中，電流減小，相當于高頻電阻增加。

那么究竟什么是高頻呢？電路里高于音頻（20k）就是高頻，他的上限是個什么范圍呢？其實他沒有確定的范圍！一種看法是 只要還能用集總參數，即 電“路”的方法來分析電路就仍然是高頻。也就是說他是一個相對的概念。

我們知道當電路的幾何尺寸與信號的波長長度相當時 傳統電路的集總參數電路定律（如歐姆定律等）就不再適用了，這時候要用麥克斯韋方程組的方法來分析電路。但是，假如：對于 頻率 3GHZ 的微波信號 （波長 = 光速/頻率），波長為10毫米 。

如果把電路幾何尺寸做的非常小，電路集成在不到10毫米的基片上 ，使得電路幾何尺寸任然可以遠小于信號波長 那么我們?nèi)匀豢梢杂?“路”的方法來分析電路。所以"高頻"在電路里是個模糊概念。

至于數字電路里 我已經揭示了 數字電路本質是開關電路 ，我們不用頻率高低來劃分，而用 開關 的速度來劃分，即常聽到 “高速、低速”數字電路的說法了。但事實上高速數字電路與模擬高頻電路確實存在知識的交叉點。

以上OVER！ 補充問題回答：頻率當然是電路所處理的信號頻率了（電路里信號可以是電壓也可以是電流形式，甚至電磁波的形式，具體看什么樣的電路啦） 總之電路設計的高頻就是20khz以上的信號，至于上限范圍是沒有確定義，是相對的概念，所以高頻的范圍很大的。無線電波里高頻 商業劃分的 HF波段： 3M-30M HZ 的電磁波。

5.什么是高頻數字電路/模擬電路

高頻電路說白了就是無線電電路，但是不涉及微波電路（微波用于處理一千兆赫茲以上電路，要從物理學的電磁場入手，跟我們常見的電路很不一樣），用于無線電波發射、接收、調制、解調、放大等等。

數字電路處理數字信號，數字信號只有高低兩種信號（比如，CMOS工藝的數字電路工作范圍0-3.3伏，0-0.8伏認為是低電平，2.4-3.3伏認為是高電平，其他電壓認為是無效，將所有電信號分成高低電平組成的序列），適于高速處理、高精度處理、和計算機接口，直接用計算機處理。

模擬電路不將電平區分，所有連續信號一起處理（自然界的宏觀物理量都是連續的），用于電源、放大、濾波等等。

模擬電路和高頻電路實際很接近，只是電路工作頻率高了，許多元器件的物理特性發生改變，處理方法和所處理的問題就不同了。

6.高頻電子怎么學

高頻部分，先要對發射機和接收機有一個框架的梗概了解。

任何一本高頻的書，接收機部分，都是超外差式收音機。接收機模塊框圖是：

天線-&gt；高頻小信號放大器-&gt；變頻（混頻）-&gt；中頻放大電路-&gt；檢波電路-&gt；低頻放大電路-&gt；耳機/+功放+喇叭

本振-&gt；變頻（混頻）

這里要注意一下，什么叫做超外差收音機，以及中頻頻率和利用中頻的作用。這是超外差收音機不同與其他接收機的地方。

然后到了發射機部分：

MIC-&gt；低頻放大器-&gt；混頻-&gt；高頻放大器-&gt；高頻功率放大器-&gt；天線

本振 -&gt；混頻

有了這個框圖以后，你的思路就會清楚很多了。

然后，用填充的辦法，填寫這些模塊電路的具體電路實現形式。

比如混頻器，實際上就是一個乘法電路。本振電路，就可以由三點式電路構成，或者其他的電路實現。

7.高頻電路怎么學

理論+實踐

高頻電路理論性很強，所以首先要搞清楚各種概念和記住重要結論，有可能的話嘗試推導各種公式，達到熟練掌握的程度。對幾類常見電路比如振蕩器、頻譜搬移電路、射頻功放、調頻與鑒頻器、鎖相環等基本組成和工作原理心中有數。

高頻電路實踐性很強，要學好高頻電路必須進行大量的實驗和長期的開發制作。這要分兩個階段：第一階段配合理論學習，對單元電路的細節以及工作原理做反復的實驗驗證，當然實驗工具和實驗條件沒有的話是要自己創造的。第二階段要進行綜合的設計與制作，比如簡單的調頻無線話筒，復雜點的比如遠距離無線數據傳輸。這樣下來對高頻電路就達到基本入門了。
