潛水泵ppt(水泵的最基本知識)

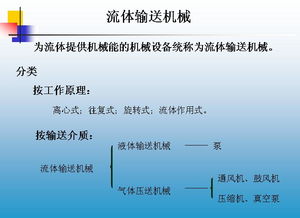

1.水泵的最基本知識

原動機帶動葉輪旋轉，將水從A處吸入泵內，排送到B處。

泵中起主導作用的是葉輪，葉輪中的葉片強迫液體旋轉，液體在離心力作用下向四周甩出。這種情況象轉動的雨傘，雨傘上的水滴向四周甩出去的道理一樣。

泵內的液體甩出去后，新的液體在大氣壓力下進到泵內。如此連續不斷地從A處向B處供水。

泵在開動前，應先灌滿水。如不灌滿水，葉輪只能帶動空氣旋轉，因空氣的單位體積的質量很小，產生的離心力甚小，無力把泵內和排水管中的空氣排出，在泵內造成真空，水也就吸不上來。

泵的底閥是為灌水用的，泵出口側的調節閥是用調節流量的。車用消防泵在開動前，可灌滿水，遇到必須從自然水源吸水時，需要啟動引水器，把泵室及吸水管內的空氣排出，液體在大氣壓力下進到泵內，這樣泵也可連續不斷地吸水了。

2.潛水泵的工作原理及基本參數有哪些

潛水泵是一種用途非常廣泛的水處理工具。

與普通的抽水機不同的是它工作在水下，而抽水機大多工作在地面上。 潛水泵的工作原理 開泵前，吸入管和泵內必須充滿液體。

開泵后，葉輪高速旋轉，其中的液體隨著葉片一起旋轉，在離心力的作用下，飛離葉輪向外射出，射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然后從泵出口，排出管流出。此時，在葉片中心處由于液體被甩向周?chē)纬杉葲](méi)有空氣又沒有液體的真空低壓區，液池中的液體在池面大氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

潛水泵的基本參數 包括流量、揚程、泵轉速、配套功率、額定電流、效率、管徑等等。 潛水泵主要用途及適用范圍。

包括建設施工排、水農業排灌、工業水循環、城鄉居民引用水供應，甚至搶險救災等等。

3.有沒有的一些水泵的基礎知識啊

泵型號意義：如40LG12-15 40-進出口直徑 LG-高層建筑給水泵（高速） 12-流量（m3/h） 15-單級揚程（M） 200QJ20-108/8 200---表示機座號200 QJ---潛水電泵 20—流量20m3/h 108---揚程108M 8---級數8級 水泵的基本構成：電機、聯軸器、泵頭（體）及機座（臥式）。

水泵的主要參數有：流量， 用Q表示，單位是M3/H ,L/S。揚程，用H表示，單位是M。

對清水泵，必需汽蝕余量（M）參數非常重要，特別是用于吸上式供水設備時。 對潛水泵，額定電流參數（A）非常重要，特別是用于變頻供水設備時。

電機 的主要參數：電機功率（KW），轉速（r/min），額定電壓（V），額定電流（A）。 聯軸器 泵頭（體_） 臥式機座 什么叫流量？用什么字母表示？用幾種計量單位？如何換算？如何換算成重量及公式？ 答：?jiǎn)挝粫r(shí)間內泵排出液體的體積叫流量，流量用Q表示，計量單位：立方米/小時（m3/h），升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/min G=Qρ G為重量 ρ為液體比重 例：某臺泵流量50 m3/h，求抽水時每小時重量？水的比重ρ為1000公斤/立方米。

解：G=Qρ=50*1000(m3/h·kg/ m3)=50000kg / h=50t/h 什么叫揚程？用什么字母表示？用什么計量單位？和壓力的換算及公式？ 答：?jiǎn)挝恢亓恳后w通過泵所獲得的能量叫揚程。泵的揚程包括吸程在內，近似為泵出口和入口壓力差。

揚程用H表示，單位為米。泵的壓力用P表示，單位為Mpa（兆帕），H=P/ρ.如P為1kg/cm2，則H=(lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m 1Mpa=10kg/c m2,H=(P2-P1)/ρ （P2=出口壓力 P1=進口壓力） 什么叫泵的效率？公式如何？ 答：指泵的有效功率和軸功率之比。

η=Pe/P 泵的功率通常指輸入功率，即原動機傳到泵軸上的功率，故又稱軸功率，用P表示。 有效功率即：泵的揚程和質量流量及重力加速度的乘積。

Pe=ρg QH (W) 或Pe=γQH/1000 (KW) ρ：泵輸送液體的密度（kg/m3） γ：泵輸送液體的重度 γ=ρg (N/ m3) g：重力加速度（m/s） 質量流量 Qm=ρQ (t/h 或 kg/s) 什么叫額定流量，額定轉速，額定揚程？ 答：根據設定泵的工作性能參數進行水泵設計，而達到的最佳性能，定為泵的額定性能參數，通常指產品目錄或樣本上所指定的參數值。 如：50-125 流量12.5 m3/h為額定流量，揚程20m為額定揚程，轉速2900轉/分 為額定轉速 什么叫汽蝕余量？什么叫吸程？各自計量單位表示字母？ 答：泵在工作時液體在葉輪的進口處因一定真空壓力下會產生汽體，汽化的氣泡在液體質點的撞擊運動下，對葉輪等金屬表面產生剝蝕，從而破壞葉輪等金屬，此時真空壓力叫汽化壓力，汽蝕余量是指在泵吸入口處單位重量液體所具有的超過汽化壓力的富余能量。

單位用米標注，用（NPSH）r。吸程即為必需汽蝕余量Δh：即泵允許吸液體的真空度，亦即泵允許的安裝高度，單位用米。

吸程=標準大氣壓（10.33米）-汽蝕余量-安全量（0.5米） 標準大氣壓能壓管路真空高度10.33米。 例如：某泵必需汽蝕余量為4.0米，求吸程Δh？ 解：Δh=10.33-4.0-0.5=5.83米 什么是泵的特性曲線？包括幾方面？有何作用？ 答：通常把表示主要性能參數之間關系的曲線稱為離心泵的性能曲線或特性曲線，實質上，離心泵性能曲線是液體在泵內運動規律的外部表現形式，通過實測求得。

特性曲線包括：流量-揚程曲線（Q-H），流量-效率曲線（Q-η），流量-功率曲線（Q-N），流量-汽蝕余量曲線（Q-(NPSH)r），性能曲線作用是泵的任意的流量點，都可以在曲線上找出一組與其相對的揚程，功率，效率和汽蝕余量值，這一組參數稱為工作狀態，簡稱工況或工況點，離心泵最高效率點的工況稱為最佳工況點，最佳工況點一般為設計工況點。一般離心泵的額定參數即設計工況點和最佳工況點相重合或很接近。

在實踐選效率區間運行，即節能，又能保證泵正常工作，因此了解泵的性能參數相當重要。 什么是泵的全性能測試臺？ 答：能通過精密儀器準確測試出泵的全部性能參數的設備為全性能測試臺。

國家標準精度為B級。流量用精密蝸輪流量計測定，揚程用精密壓力表測定。

吸程用精密真空表測定。功率用精密軸功率機測定。

轉速用轉速表測定。效率根據實測值：n=rQ102計算。

4.水泵行業的標準有哪些.ppt

GB-T 2817-1991 井用潛水泵技術條件.pdf 468KB GB/T 15469.2-2007 水輪機、蓄能泵和水泵水輪機空蝕評定 第2部分：蓄能泵和水泵水輪機的空蝕評定 1079KB DL/T 1072-2007 核電廠水泵定期試驗規范 229KB TB/T 2383-2007 內燃機車?yán)鋮s水泵 793KB JB/T 8059-2008 高壓鍋爐給水泵 技術條件 （單行本完整清晰掃描版） 1097KB GB/T 3214-2007 水泵流量的測定方法 （單行本完整清晰掃描版） 14691KB YB 4028-91深井水泵用電焊鋼管- 554KB SN/T 0960-2000進出口水泵檢驗規程 文本版 1624KB SL 317-2004水泵安裝及驗收規范-條文說明 1390KB SL 317-2004水泵安裝及驗收規范 2650KB SL 141-2006水泵模型渾水驗收試驗規程（報批稿） 843KB QC/T 288.2-2001汽車發動機冷卻水泵試驗方法 340KB QC/T 288.2-2001 汽車發動機冷卻水泵試驗方法 298KB QC/T 288.1-2001 汽車發動機冷卻水泵 技術條件 156KB QC/T 228.1-2001 汽車發動機冷卻水泵 技術條件 173KB QB/T 2440.4-1999 夾扭鉗 水泵鉗 100KB MT/T 316-1992 煤礦用電動潛水泵 通用技術條件 237KB MT/T 315-1992 煤礦用葉片式氣動潛水泵 163KB MT 241-91煤層注水泵技術條件 53KB MT 196-1989 煤水泵 150KB MT 114-1985 焊礦用耐磨離心水泵技術條件 175KB JT/T 543-2004 船用離心水泵修理技術要求 213KB GA/T 62-1993 消火栓、消火栓連接器、消防水泵接合器、消防接口生產企業計量檢測器具配備規范 319KB DLGJ150-1999火力發電廠循環水泵房進水流道及其布置設計技術規定 2793KB DL/T 994-2006 火力發電廠風機水泵用高壓變頻器 單行本掃描版 1080KB DL/T 839-2003 大型鍋爐給水泵性能現場試驗方法 1319KB CJ/T 167-2002 多功能水泵控制閥 448KB GB/T 20043-2005 水輪機、蓄能泵和水泵水輪機水力性能現場驗收試驗規程 5274KB GB 2816-2002井用潛水泵 550KB SY/T 6141-1996 油田用注水泵采購規定 999KB SJ/T 31454-94 單級離心式水泵完好要求和檢查評定方法 238KB CECS 59:94 水泵隔振技術規程 700KB JB/T 9087-1999 油田用往復式油泵、注水泵 441KB JB/T 8563-1997 滾動軸承 水泵軸連軸承 326KB JB/T 8126.2-1999 內燃機 冷卻水泵 性能試驗方法 340KB JB/T 8126.1-1999 內燃機 冷卻水泵 技術條件 231KB JB/T 8059-1996 高壓鍋爐給水泵技術條件 418KB JB/T 7577-1994 清水泵用電容運轉異步電動機 技術條件 303KB JB/T 7126-1993 YLB 系列深井水泵用三相異步電動機 技術條件（ 機座號132~280） 342KB JB/T 6718-1993 內燃機冷卻水泵V帶輪 技術條件 114KB JB/T 6614-1993 鍋爐給水泵用機械密封 技術條件 61KB JB/T 6536-1992 凝結水泵 技術條件 511KB JB/T 6535-1992 離心式污水泵 技術條件 364KB JB/T 6534-1992 離心式污水泵 型式與基本參數 163KB JB/T 53308-1999 凝結水泵 產品質量分等 212KB JB/T 53291-1999 高壓鍋爐給水泵 產品質量分等 253KB JB/T 53059-1999 離心式污水泵 產品質量分等 339KB JB/T 5118-2001 污水污物潛水泵 531KB JB/T 51114-1999 內燃機 冷卻水泵 產品質量分等 256KB JB/T 50033-1999 內燃機 冷卻水泵 臺架可靠性考核 286KB JB/T 4376-2002 水泵用小功率異步電動機 技術 450KB JB/T 10179-2000 混流式、軸流式潛水泵 455KB CB/T 3706-95 船用離心水泵修理技術要求 533KB CB/T 3523-93 船用立式海水泵 789KB CB/T 3488-92 船用離心污水泵技術條件 804KB CB/T 3160-92 船用電動柱塞油污水泵 750KB CB 1266-95 魚雷海水泵規范 803KB CB 1006-82 小流量凝水泵 424KB GB/T 8413-1996 CZY型船用自吸離心式水泵 955KB GB/T 6490.3-2005 水輪泵 第3部分：型式與基本參數 660KB GB/T 6490.2-2005 水輪泵 第2部分：試驗方法 1337KB GB/T 6490.1-2005 水輪泵 第1部分：詞匯 1288KB JB/T 9780-1999水輪泵技術條件 353KB JB/T 9780-1999 水輪泵 技術條件 393KB JB/T 51218-1999水輪泵產品質量分等（內部使用） 158KB JB/T 51218-1999 水輪泵 產品質量分等 215KB。

5.潛水電泵的結構是怎樣的

泵與電機全部潛入水中的泵。

潛水電機直接驅動，葉輪有單級也有多級，經常用作深井潛水泵。與 深井泵相比，泵本身的效率差不多，但因?yàn)樯罹疂撍?電泵沒有中間軸承摩擦損失，也不必?fù)?dān)心軸承的振 動問題，所以井越深功率損失越小。

在深井潛水電 栗中，泵在上面，電動機在下面，分為密閉充水 式——電動機內封入清水，并使之與外部相通，充水式——外部的水經過過濾器自由地在電動機內流 通，泵側有滑動軸承，承受徑向力，電動機側裝有止 推軸承，承受軸向力。大型潛水電泵多數是泵在下 面，電動機在上面，通過電動機周?chē)鷱纳喜砍鏊?，這 種結構形式能夠直到水位很低泵亦能運轉，并且因 電動機是由被抽送的水冷卻，所以水位即使下降到 電動機上半部露出水面，泵仍然可以連續運轉。

電動機內部與深井潛水電泵一樣封入清水，其方法除上述兩種方法外，還有用外部容器進行加壓的加壓式和把油封入電機內的充油式結構。

6.

潛水泵的工作原理 開泵前，吸入管和泵內必須充滿液體。

開泵后，葉輪高速旋轉，其中的液體隨著葉片一起旋轉，在離心力的作用下，飛離葉輪向外射出，射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然后從泵出口，排出管流出。此時，在葉片中心處由于液體被甩向周?chē)纬杉葲](méi)有空氣又沒有液體的真空低壓區，液池中的液體在池面大氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

潛水泵的基本參數 包括流量、揚程、泵轉速、配套功率、額定電流、效率、管徑等等 潛水泵主要用途及適用范圍 包括建設施工排、水農業排灌、工業水循環、城鄉居民引用水供應，甚至搶險救災等等。
