利用注水井把水注入油層,以補充和保持油層壓力的措施稱為注水。油田投入開發后,隨著開采時間的增長,油層本身能量將不斷地被消耗,致使油層壓力不斷地下降,地下原油大量脫氣,粘度增加,油井產量大大減少,甚至?xí)娡.a(chǎn),造成地下殘留大量死油采不出來。為了彌補原油采出后所造成的地下虧空,保持或提高油層壓力,實現油田高產穩產,并獲得較高的采收率,必須對油田進行注水。
油田注水方式
注水方式即是注采系統,其指注水井在油藏所處的部位和注水井與生產井之間的排列關系,可根據油田特點選擇以下注水方式:①邊緣注水,其分為緣外注水、緣上注水和邊內注水三種;②切割注水;③面積注水,可分五點法注水,七點法注水,歪七點法注水,四點法注水及九點法注水等。
注水開采是指油田開發過程中,通過專門的注入井將水注入油藏,保持或恢復油層壓力,使油藏有很強的驅動力,以提高油藏的開采速度和采收率。
注水時要求注入壓力高于油藏壓力。所用的高壓泵有兩類:①多級離心泵,排量大,但在高壓下效率稍差,通常注水壓力較平穩,維修量小;②多缸柱塞泵(三缸或五缸),排量小,但調節范圍大,整機效率高,但維修工作量較大。
泵型的選擇要根據油田具體情況和技術經濟綜合效益考慮。處理過的水經注水泵加壓,再經配水間分到各個注水井,注入水的流量在配水間進行計量。
為防止設備和管線腐蝕,除在水中加入緩蝕劑外,還常在輸水管線中加上水泥砂漿內襯或其他涂料的涂層,注水井中的油管也常增加涂料內涂層。 盡管注水工作近年來有很大的發展,但因受到注入水的體積波及系數和驅油效率的限制,許多油田的注水采收率,在目前的工藝技術條件下,難以超過50%。
因此,需要研究改進注水方法,并在注水后還需要采用的新的提高石油采收率的方法。
面積注水是指注水井和油井按一定幾何形狀和密度均勻地布置在整個開發區上 進行注水開發。
這種注水方式實質上是把油層分割成許多更小的單元,一口注水井 控制其中一個單元并同時影響幾口油井,而每一 口油井又同時在幾個方向上受注水 井影響。根據油井和注水井相互位置及構成的井網形狀不同,面積注水可分為四點法、五 點法、七點法、九點法、反九點法及線狀注水等。
(1) 四點法注水:油井布置在正三角形的中心,三角形的頂點為3 口注水井。注 水井構成正三角形,油井構成正六邊形,每口油井直接受3 口注水井影響,每口注水 井控制6 口油井,注采井?dāng)?shù)之比為1 : 2。
這種井網面積掃油系數較高,注采井?dāng)?shù)也 比較合理,所以一般為油田面積注水時采用。 (2) 五點法注水:油、水井均勻分布,構成均勻正方形,油井在注水井正方形的中 心。
每口注水井直接影響4 口油井,每口油井受4 口注水井的影響。這種注采井網 的注采井?dāng)?shù)比為1 : 1,是一種強注強采的注水方式。
(3) 七點法注水:注水井構成正六邊形,油井位于正六邊形中心。 如果將四點法 的油井和水井位置互換,或?qū)⒁话胗途D(zhuǎn)注就得到七點法注水方式。
這種注采井網 的注采井?dāng)?shù)比為2 : 1,是一種更高強度的注水開發井網。(4) 九點法注水:每一個注采單元(一口注水井和幾口油井構成注采單元)為正 方形,其中有一口油井和8個注水井。
九點法注采井網的注采井?dāng)?shù)比為3 : 1。(5) 反九點法注水:每一個注采單元為正方形,其中有一口注水井和8 口油井。
如果將九點法的油、水井位置互換則得到反九點法注水方式。這種井網的注采井?dāng)?shù) 之比為1 : 3,也是一種較普遍采用的面積注水井網。
(6) 線狀注水:注水井和油井的排列關系為一排油井和一排注水井相互間隔,油 井與注水井可以對應也可交錯排列。這種注水井網的注采井?dāng)?shù)之比為1 : 1。
面積注水方式由于油井能多方向見水,油井容易受到注入水的充分影響,因而有 較高的采油速度。采用面積注水進行早期注水開發時,注水井經過適當排液既可轉 入注水,使油田全面投入開發。
面積注水方式適用于油層滲透性差、分布不穩定、形態不規則且非均質性較嚴重 的油田;油田后期的強化開采;具備其他注水方式的條件,但要求達到更高采油速度 的油田。
注上水是整體有水源并且盡可能每口井都能注上水,注夠水是有足夠的水源,注足夠的水,注好水是指注的水水質好,精細也就是你說的分層。
你說的不太對,剛開始實施注水開發的油田,要根據其地質,層間滲透率的差異來決定是否分層注水。比如層間的滲透率差異很多,那還是要分層注水的。
了解更多可以讀下
《分層注采新技術》苗豐裕,劉東升主編 | 北京市:石油工業出版社 | 2010.03 | 147頁
《大慶油田注水開發技術與管理》王永春,隋軍,李彥興等編著 | 北京市:石油工業出版社 | 2010.11 | 334頁
注水采油,簡單說就是向油藏中注入一定水,來將石油換取出來,以水換油。
油田注水開發的原理就是通過打注水井向油層注入水,在整個油層內建立起水壓驅動方式,恢復和保持油層壓力,從而達到:抽稀井網,減少鉆井口數;提高采油速度,縮短油田開發的年限;延長油井自噴期;提高油田最終采收率。由于注水工藝容易掌握,水源也比較容易得到,因此油田注水開發的方式迅速推廣,成為一種應用最廣泛的方法。習慣上將利用天然能量開發油田稱為一次采油法,注水開發油田稱為二次采油法。
研究注水采油技術,需要關注注入水水質及水源選擇、水質處理及污水處理、注水工藝流程等。用石油人通俗的說法,叫做“注好水”、“注準水”、“注夠水”。

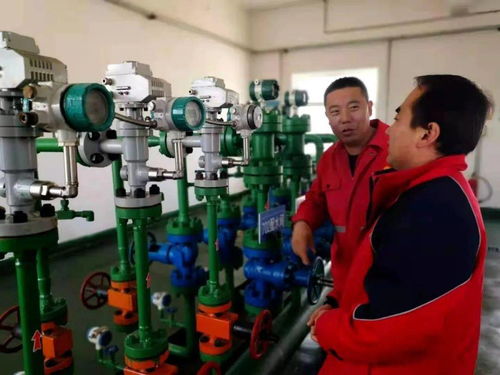

注水地面系統是由水源采水系統、注水站、注水管網、配水間、注水泵和注水井等基本單元組成(圖5.5)。
圖5.5 注水開發示意圖
在一套開采的層系井網中,經常有十幾個或幾十個含油小層,這些小層之間滲透 率差別很大,有的小層滲透率高,而有的卻很低。
在注水井籠統注水之后,高滲透層 吸水能力強,水向前推進的速度快,而低滲透層吸水能力差,水線推進速度慢。因此, 同在一口注水井中,卻形成各小層之間水線推進非常不均勻的情況。
從采油井方面看,與注水井相連通的高滲透層早已見水,見水層的壓力和含水上 升,從而干擾和影響了其他小層的出油,其結果是油井含水上升,產油量下降,給油田生產帶來了不利的影響。為了改善這種狀況,大慶油田的石油工作者,創造出分層注水技術。
分層注水管柱是由井下油管、封隔器和配水器組成。 它利用封隔器在油管與套管之間的環形空間,將整個注水井段封隔成幾個互不連通的層段,每個層段中都裝有配水器,注入水通過每個層段配水器上的水嘴,分別注入各層段 各小層水線推進不均勻示意圖的油層中去。
配水器的主要作用是:對于高滲透層,利用配水器上水嘴的節流作用, 來降低高滲層的注水壓力,從而達到控制高滲層吸水量的目的。 對于中、低滲透層, 可以根據各層段計劃注水量所選定的水嘴,合理地進行配注,必要時還可以提髙注入 壓力,以提高中、低滲透層的吸水量。
分層注水多數情況下將整個注水井段分為3~ 4級。
