光纖網絡大全(光纖的有哪些?)
1.光纖的基礎知識有哪些?
單模光纖（Single-mode Fiber）：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。
多模光纖（Multi-mode Fiber）：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。 SC SC-ST LC 光纖使用注意！ 光纖跳線兩端的光模塊的收發波長必須一致，也就是說光纖的兩端必須是相同波長的光模塊，簡單的區分方法是光模塊的顏色要一致。
一般的情況下，短波光模塊使用多模光纖（橙色 的光纖），長波光模塊使用單模光纖（黃色光纖），以保證數據傳輸?shù)臏?zhǔn)確性。 光纖在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。
光纖跳線使用后一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。 術語縮寫 SFP: Small Form Factor Pluggable SFF: Small Form Factor XFP: 10 Gigabit Small Form Factor Pluggable MU: Miniature Unit LC: Lucent Connector SC: Subscriber Connector FC: Fiber Connector MTRJ: 'MT' ferrule, Register Jack latch ST: Straight TipFCMT-RJ。
2.光纖接入網知識有哪些呢?
從整個電信網的角度講，可以將全網劃分為公用網和用戶駐地網（CPN）兩大塊，其中CPN屬用戶所有，因而，通常意義的電信網指公用電信網部分。
公用電信網又可以劃分為長途網、中繼網和光纖接入網3部分。長途網和中繼網合并稱為核心網。
相對于核心網，光纖接入網介于本地交換機和用戶之間，主要完成使用戶接入到核心網的任務，接入網由業務節點接口（SNI）和用戶網絡接口（UNI）之間一系列傳送設備組成。 近年來，以互聯網為代表的新技術革命正在深刻地改變傳統的電信概念和體系結構，隨著各國光纖接入網市場的逐漸開放，電信管制政策的放松，競爭的日益加劇和擴大，新業務需求的迅速出現，有線技術（包括光纖技術）和無線技術的發展，光纖接入網開始成為人們關注的焦點。
在巨大的市場潛力驅動下，產生了各種各樣的光纖接入網技術。光纖通信具有通信容量大、質量高、性能穩定、防電磁干擾、保密性強等優點。
在干線通信中，光纖扮演著重要角色，在光纖接入網中，光纖接入網也將成為發展的重點。光纖接入網是發展寬帶接入的長遠解決方案。
一、光纖接入網的基本構成光纖接入網（OAN），是指用光纖作為主要的傳輸媒質，實現光纖接入網的信息傳送功能。通過光線路終端（OLT）與業務節點相連，通過光網絡單元（ONU）與用戶連接。
光纖接入網包括遠端設備——光網絡單元和局端設備——光線路終端，它們通過傳輸設備相連。 系統的主要組成部分是OLT和遠端ONU。
它們?cè)谡麄€(gè)接入網中完成從業務節點接口（SNI）到用戶網絡接口（UNI）間有關信令協議的轉換。接入設備本身還具有組網能力，可以組成多種形式的網絡拓?fù)浣Y(jié)構。
同時接入設備還具有本地維護和遠程集中監控功能，通過透明的光傳輸形成一個維護管理網，并通過相應的網管協議納入網管中心統一管理。 OLT的作用是為接入網提供與本地交換機之間的接口，并通過光傳輸與用戶端的光網絡單元通信。
它將交換機的交換功能與用戶光纖接入網完全隔開。光線路終端提供對自身和用戶端的維護和監控，它可以直接與本地交換機一起放置在交換局端，也可以設置在遠端。
ONU的作用是為接入網提供用戶側的接口。 它可以接入多種用戶終端，同時具有光電轉換功能以及相應的維護和監控功能。
ONU的主要功能是終結來自O(shè)LT的光纖，處理光信號并為多個小企業，事業用戶和居民住宅用戶提供業務接口。ONU的網絡端是光接口，而其用戶端是電接口。
因此ONU具有光/電和電/光轉換功能。 它還具有對話音的數/模和模/數轉換功能。
ONU通常放在距離用戶較近的地方，其位置具有很大的靈活性。光纖接入網（OAN）從系統分配上分為有源光網絡（AON,ActiveOpticalNetwork）和無源光網絡（PON,）兩類。
二、有源光纖接入網有源光網絡又可分為基于SDH的AON和基于PDH的AON。有源光網絡的局端設備（CE）和遠端設備（RE）通過有源光傳輸設備相連，傳輸技術是骨干網中已大量采用的SDH和PDH技術，但以SDH技術為主，本文主要討論SDH（同步光網絡）系統。
基于SDH的有源光網絡SDH的概念最初于1985年由美國貝爾通信研究所提出，稱之為同步光網絡（,SONET）。它是由一整套分等級的標準傳送結構組成的，適用于各種經適配處理的凈負荷（即網絡節點接口比特流中可用于電信業務的部分）在物理媒質如光纖、微波、衛星等上進行傳送。
該標準于1986年成為美國數字體系的新標準。國際電信聯盟標準部（ITU—T）的前身國際電報電話資詢委員會（CCITT）于1988年接受SONET概念，并與美國標準協會（ANSI）達成協議，將SONET修改后重新命名為同步數字系列（,SDH），使之成為同時適應于光纖、微波、衛星傳送的通用技術體制。
SDH網是對原有PDH(準同步數字系列)網的一次革命。PDH是異步復接，在任一網絡節點上光纖接入網接出低速支路信號都要在該節點上進行復接、碼變換、碼速調整、定時、擾碼、解擾碼等過程，并且PDH只規定了電接口，對線路系統和光接口沒有統一規定，無法實現全球信息網的建立。
隨著SDH技術引入，傳輸系統不僅具有提供信號傳播的物理過程的功能，而且提供對信號的處理、監控等過程的功能。SDH通過多種容器C和虛容器VC以及級聯的復幀結構的定義，使其可支持多種電路層的業務，如各種速率的異步數字系列、DQDB、FDDI、ATM等，以及將來可能出現的各種新業務。
段開銷中大量的備用通道增強了SDH網的可擴展性。通過軟件控制使原來PDH中人工更改配線的方法實現了交叉連接和分插復用連接，提供了靈活的上/下電路的能力，并使網絡拓?fù)鋭?dòng)態可變，增強了網絡適應業務發展的靈活性和安全性，可在更大幾何范圍內實現電路的保護、高度和通信能力的優化利用，從而為增強組網能力奠定基礎，只需幾秒就可以重新組網。
特別是SDH自愈環，可以在電路出現故障后，幾十毫秒內迅速恢復。SDH的這些優勢使它成為寬帶業務數字網的基礎傳輸網。
3.給點有關光纖通信的科普知識
光纖基本知識第一部分 光纖理論與光纖結構 一、光及其特性：1、光是一種電磁波 可見光部分波長范圍是：390~760nm（毫微米）。
大于760nm部分是紅外光，小于390nm部分是紫外光。光纖中應用的是：850nm,1300nm,1310nm,1550nm四種。
2、光的折射，反射和全反射。 因光在不同物質中的傳播速度是不同的，所以光從一種物質射向另一種物質時，在兩種物質的交界面處會產生折射和反射。
而且，折射光的角度會隨入射光的角度變化而變化。當入射光的角度達到或超過某一角度時，折射光會消失，入射光全部被反射回來，這就是光的全反射。
不同的物質對相同波長光的折射角度是不同的（即不同的物質有不同的光折射率），相同的物質對不同波長光的折射角度也是不同。光纖通訊就是基于以上原理而形成的。
二、光纖結構及種類：1、光纖結構： 光纖裸纖一般分為三層：中心高折射率玻璃芯（芯徑一般為50或62.5μm），中間為低折射率硅玻璃包層（直徑一般為125μm），最外是加強用的樹脂涂層。2、數值孔徑： 入射到光纖端面的光并不能全部被光纖所傳輸，只是在某個角度范圍內的入射光才可以。
這個角度就稱為光纖的數值孔徑。光纖的數值孔徑大些對于光纖的對接是有利的。
不同廠家生產的光纖的數值孔徑不同（AT&TCORNING）。3、光纖的種類： A.按光在光纖中的傳輸模式可分為：?jiǎn)蚊饫w和多模光纖。
多模光纖：中心玻璃芯較粗（50或62.5μm），可傳多種模式的光。但其模間色散較大，這就限制了傳輸數字信號的頻率，而且隨距離的增加會更加嚴重。
例如：600MB/KM的光纖在2KM時則只有300MB的帶寬了。因此，多模光纖傳輸?shù)木嚯x就比較近，一般只有幾公里。
單模光纖：中心玻璃芯較細（芯徑一般為9或10μm），只能傳一種模式的光。因此，其模間色散很小，適用于遠程通訊，但其色度色散起主要作用，這樣單模光纖對光源的譜寬和穩定性有較高的要求，即譜寬要窄，穩定性要好。
B.按最佳傳輸頻率窗口分：常規型單模光纖和色散位移型單模光纖。 常規型：光纖生產長家將光纖傳輸頻率最佳化在單一波長的光上，如1300nm。
色散位移型：光纖生產長家將光纖傳輸頻率最佳化在兩個波長的光上，如：1300nm和1550nm。 C.按折射率分布情況分：突變型和漸變型光纖。
突變型：光纖中心芯到玻璃包層的折射率是突變的。其成本低，模間色散高。
適用于短途低速通訊，如：工控。但單模光纖由于模間色散很小，所以單模光纖都采用突變型。
漸變型光纖：光纖中心芯到玻璃包層的折射率是逐漸變小，可使高模光按正弦形式傳播，這能減少模間色散，提高光纖帶寬，增加傳輸距離，但成本較高，現在的多模光纖多為漸變型光纖。4、常用光纖規格： 單模：8/125μm,9/125μm,10/125μm 多模：50/125μm，歐洲標準62.5/125μm，美國標準 工業，醫療和低速網絡：100/140μm,200/230μm 塑料：98/1000μm，用于汽車控制三、光纖制造與衰減：1、光纖制造： 現在光纖制造方法主要有：管內CVD（化學汽相沉積）法，棒內CVD法，PCVD（等離子體化學汽相沉積）法和VAD（軸向汽相沉積）法。
2.光纖的衰減： 造成光纖衰減的主要因素有：本征，彎曲，擠壓，雜質，不均勻和對接等。 本征：是光纖的固有損耗，包括：瑞利散射，固有吸收等。
彎曲：光纖彎曲時部分光纖內的光會因散射而損失掉，造成的損耗。 擠壓：光纖受到擠壓時產生微小的彎曲而造成的損耗。
雜質：光纖內雜質吸收和散射在光纖中傳播的光，造成的損失。 不均勻：光纖材料的折射率不均勻造成的損耗。
對接：光纖對接時產生的損耗，如：不同軸（單模光纖同軸度要求小于0.8μm），端面與軸心不垂直，端面不平，對接心徑不匹配和熔接質量差等。四、光纖的優點： 1、光纖的通頻帶很寬.理論可達30億兆赫茲。
2、無中繼段長.幾十到100多公里，銅線只有幾百米。 3、不受電磁場和電磁輻射的影響。
4、.重量輕，體積小。例如：通2萬1千話路的900對雙絞線，其直徑為3英寸，重量8噸/KM。
而通訊量為其十倍的光纜直徑為0.5英寸，重量450P/KM。 5、光纖通訊不帶電，使用安全可用于易燃，易暴場所。
6、使用環境溫度范圍寬。 7、化學腐蝕，使用壽命長。
第二部分 光纜 一、光纜的制造： 光纜的制造過程一般分以下幾個過程： 1、光纖的篩選：選擇傳輸特性優良和張力合格的光纖。 2、.光纖的染色：應用標準的全色譜來標識，要求高溫不退色不遷移。
3、.二次擠塑：選用高彈性模量，低線脹系數的塑料擠塑成一定尺寸的管子，將光纖納入并填入防潮防水的凝膠，最后存放幾天（不少于兩天）。 4、光纜絞合：將數根擠塑好的光纖與加強單元絞合在一起。
5、擠光纜外護套：在絞合的光纜外加一層護套。二、光纜的種類： 1、按敷設方式分有：自承重架空光纜，管道光纜，鎧裝地埋光纜和海底光纜。
2、.按光纜結構分有：束管式光纜，層絞式光纜，緊抱式光纜，帶式光纜，非金屬光纜和可分支光纜。 3、.按用途分有：長途通訊用光纜、短途室外光纜、混合光纜和建筑物內用光纜。
三、光纜的施工： 多年來，做光纜施工使得我們已有了一套成熟的方法和經驗。（一）光纜。
4.光纖和光纜通信知識
1960-電射及光纖之發明 1966-華裔科學家“光纖之父”高錕 預言光纖將用于通信。
1970-美國康寧公司成功研制成傳輸損耗只有20dm/km的光纖。 1977-首次實際安裝電話光纖網路 1978-FORT在法國首次安裝其生產之光纖電 1979-趙梓森拉制出我國自主研發的第一根實用光纖，被譽為“中國光纖之父” 1990-區域網路及其他短距離傳輸應用之光纖 2000-到屋邊光纖=>到桌邊光纖 2005 FTTH(Fiber To The Home)光纖直接到家庭 光纖的分類特征 按材質分，有無機光導纖維和高分子光導纖維，目前在工業上大量應用的是前者。
無機光導纖維材料又分為單組分和多組分兩類。單組分即石英，主要原料為四氯化硅、三氯氧磷和三溴化硼等。
其純度要求銅、鐵、鈷、鎳、錳、鉻、釩等過渡金屬離子雜質含量低于10ppb。除此之外，OH-離子要求低于10ppb。
石英纖維已被廣泛使用。多組分的原料較多，主要有二氧化硅、三氧化二硼、硝酸鈉、氧化鉈等。
這種材料尚未普及。高分子光導纖維是以透明聚合物制得的光導纖維，由纖維芯材和包皮鞘材組成。
芯材為高純度高透光性的聚甲基丙烯酸甲酯或聚苯乙烯抽絲制得的纖維，外層為含氟聚合物或有機硅聚合物等。 光導通信的研究和實用化，與光導纖維的低損耗密切相關。
光能的損耗可否大大降低，關鍵在于材料純度的提高。玻璃材料中的雜質產生的光吸收，造成了最大的光損耗，其中過渡金屬離子特別有害。
目前，由于玻璃材料的高純度化，這些雜質對光導纖維的損耗影響已很小。 石英玻璃光導纖維的優點是損耗低，當光波長為1.0~1.7μm（約14μm附近），損耗只有1dB/km，在1.55μm處最低，只有0.2dB/km。
高分子光導纖維的光損耗較高，1982年，日本電信電報公司利用氘化甲基丙烯酸甲酯聚合抽絲作芯材，光損耗率降低到20dB/km。但高分子光導纖維的特點是能制大尺寸，大數值孔徑的光導纖維，光源耦合效率高，撓曲性好，微彎曲不影響導光能力，配列、粘接容易，便于使用，成本低廉。
但光損耗大，只能短距離應用。光損耗在10~100dB/km的光導纖維，可傳輸幾百米。
光纖主要分以下兩大類： 1）傳輸點模數類 傳輸點模數類分單模光纖（Single Mode Fiber）和多模光纖（Multi Mode Fiber）。單模光纖的纖芯直徑很小， 在給定的工作波長上只能以單一模式傳輸，傳輸頻帶寬，傳輸容量大。
多模光纖是在給定的工作波長上，能以多個模式同時傳輸?shù)墓饫w。 與單模光纖相比，多模光纖的傳輸性能較差。
2）折射率分布類 折射率分布類光纖可分為跳變式光纖和漸變式光纖。跳變式光纖纖芯的折射率和保護層的折射率都是一個常數。
在纖芯和保護層的交界面，折射率呈階梯型變化。漸變式光纖纖芯的折射率隨著半徑的增加按一定規律減小， 在纖芯與保護層交界處減小為保護層的折射率。
纖芯的折射率的變化近似于拋物線。 光纖結構及種類 光及其特性： 1.光是一種電磁波 可見光部分波長范圍是：390~760nm（毫微米）。
大于760nm部分是紅外光，小于390nm部分是紫外光。光纖中應用的是：850,1300,1550三種。
2.光的折射，反射和全反射。 因光在不同物質中的傳播速度是不同的，所以光從一種物質射向另一種物質時，在兩種物質的交界面處會產生折射和反射。
而且，折射光的角度會隨入射光的角度變化而變化。當入射光的角度達到或超過某一角度時，折射光會消失，入射光全部被反射回來，這就是光的全反射。
不同的物質對相同波長光的折射角度是不同的（即不同的物質有不同的光折射率），相同的物質對不同波長光的折射角度也是不同。光纖通訊就是基于以上原理而形成的。
1.光纖結構： 光纖裸纖一般分為三層：中心高折射率玻璃芯（芯徑一般為50或62.5μm），中 間為低折射率硅玻璃包層（直徑一般為125μm），最外是加強用的樹脂涂層。 2.數值孔徑： 入射到光纖端面的光并不能全部被光纖所傳輸，只是在某個角度范圍內的入射光才可以。
這個角度就稱為光纖的數值孔徑。光纖的數值孔徑大些對于光纖的對接是有利的。
不同廠家生產的光纖的數值孔徑不同（AT&T CORNING）。 3.光纖的種類： A.按光在光纖中的傳輸模式可分為：?jiǎn)蚊饫w和多模光纖。
多模光纖：中心玻璃芯較粗（50或62.5μm），可傳多種模式的光。但其模間色散較大，這就限制了傳輸數字信號的頻率，而且隨距離的增加會更加嚴重。
例如：600MB/KM的光纖在2KM時則只有300MB的帶寬了。因此，多模光纖傳輸?shù)木嚯x就比較近，一般只有幾公里。
單模光纖：中心玻璃芯較細（芯徑一般為9或10μm），只能傳一種模式的光。因此，其模間色散很小，適用于遠程通訊，但其色度色散起主要作用，這樣單模光纖對光源的譜寬和穩定性有較高的要求，即譜寬要窄，穩定性要好。
單模光纖（Single-mode Fiber）：一般光纖跳纖用**表示，接頭和保護套為藍色；傳輸距離較長。 多模光纖（Multi-mode Fiber）：一般光纖跳纖用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。
B.按最佳傳輸頻率窗口分：常規型單模光纖和色散位移型單模光纖。 常規型：光纖生產廠家將光纖傳輸頻率最佳化在單一波長的光上，如1300。
5.寬帶知識了解
寬帶
其實并沒有很嚴格的定義，一般是以目前撥號上網速率的上限 56Kbps為分界，將 56Kbps及其以下的接入稱為“窄帶”，之上的接入方式則歸類于“寬帶”。寬帶目前還沒有一個公認的定義，從一般的角度理解，它是能夠滿足人們感觀所能感受到的各種媒體在網絡上傳輸所需要的帶寬，因此它也是一個動態的、發展的概念。目前的寬帶對家庭用戶而言是指?jìng)鬏斔俾食^(guò)1M，可以滿足語音、圖像等大量信息傳遞的需求。
包括：光纖，xDSL(ADSl,HDSL),ISDN（嚴格來說不算是寬帶）
ADSL:
ADSL是英文Asymmetrical Digital Subscriber Loop（非對稱數字用戶環路）的英文縮寫，ADSL技術是運行在原有普通電話線上的一種新的高速寬帶技術，它利用現有的一對電話銅線，為用戶提供上、下行非對稱的傳輸速率（帶寬）。
非對稱主要體現在上行速率（最高640Kbps）和下行速率（最高8Mdps）的非對稱性上。上行（從用戶到網絡）為低速的傳輸，可達640Kbps；下行（從網絡到用戶）為高速傳輸，可達8Mbps。它最初主要是針對視頻點播業務開發的，隨著技術的發展，逐步成為了一種較方便的寬帶接入技術，為電信部門所重視。通過網絡電視的機頂盒，可以實現許多以前在低速率下無法實現的網絡應用。
DSL:
DSL(Digital Subscriber Line數字用戶環路)技術是基于普通電話線的寬帶接入技術，它在同一銅線上分別傳送數據和語音信號，數據信號并不通過電話交換機設備，減輕了電話交換機的負載；并且不需要撥號，一直在線，屬于專線上網方式。DSL包括ADSL、RADSL、HDSL和VDSL等等。
VDSL:
VDSL(Very-high-bit-rate Digital Subscriber loop)是高速數字用戶環路，簡單地說，VDSL就是ADSL的快速版本。使用VDSL，短距離內的最大下傳速率可達55Mbps，上傳速率可達19.2Mbps，甚至更高。
光纖接入網：
光纖接入網（OAN）是采用光纖傳輸技術的接入網，即本地交換局和用戶之間全部或部分采用光纖傳輸?shù)耐ㄐ畔到y(tǒng)。光纖具有寬帶、遠距離傳輸能力強、保密性好、抗干擾能力強等優點，是未來接入網的主要實現技術。FTTH方式指光纖直通用戶家中，一般僅需要一至二條用戶線，短期內經濟性欠佳，但卻是長遠的發展方向和最終的接入網解決方案。
FTTX+LAN接入方式：
這是一種利用光纖加五類網絡線方式實現寬帶接入方案，實現千兆光纖到小區（大樓）中心交換機，中心交換機和樓道交換機以百兆光纖或五類網絡線相連，樓道內采用綜合布線，用戶上網速率可達10Mbps，網絡可擴展性強，投資規模小。另有光纖到辦公室、光纖到戶、光纖到桌面等多種接入方式滿足不同用戶的需求。FTTX+LAN方式采用星型網絡拓?fù)?，用戶共享帶寬?
ISDN:
ISDN綜合業務數字網是數字傳輸和數字交換綜合而成的數字電話網，英文縮寫為ISDN。它能實現用戶端的數字信號進網，并且能提供端到端的數字連接，從而可以用同一個網絡承載各種話音和非話音業務。ISDN基本速率接口包括兩個能獨立工作的64Kb的B信道和一個16Kb的D信道，選擇ISDN 2B+D端口一個B信道上網，速度可達64Kb/s，比一般電話撥號方式快2.2倍（若Modem的傳輸速率為28.8Kb/s）。若兩個B信道通過軟件結合在一起使用時，通信速率則可達到128Kb/s。
帶寬代表顯示器顯示能力的一個綜合指標，指每秒鐘所掃描的圖素個數，即單位時間內所有掃描線上顯示的頻點數總和，以MHz為單位。帶寬越大表明顯示控制能力越強，顯示效果越佳。
帶寬的詳細計算公式如下：理論上帶寬 B=r(x) *r(y) *V
r(x)表示每條水平掃描線上的圖素個數
r(y)表示每楨畫面的水平掃描線數
V 表示每秒畫面刷新率（即場頻）
B 表示帶寬
6.光纖通信
光纖通信是用光在玻璃纖維做的“導線”中傳送信號。
這種光“導線”是英國物理學家丁達爾首先發現的。1870年，丁達爾作了一次有趣的表演。
他在一個大桶的側壁上開了一個小孔，然后，大桶內裝滿水，讓水從小孔流出，形成一股彎彎的水柱落到地面。接著，他在水面上用光源照射桶中的水。
當蓋上桶蓋，再把屋子里的燈關掉以后，看到射入水中的光竟隨著水從小孔流出，并且同彎彎的水流一起落到地面，在地面上產生一個光斑。丁達爾的這個發現啟示了科學家，他們利用拉得很細的玻璃絲——光纖來作為光的“導線”。
實驗證明：不管玻璃絲怎樣彎曲，從它的一端射人的光都會順著它彎曲地傳播，而從另一端射出。 這種纖維就叫做光導纖維。

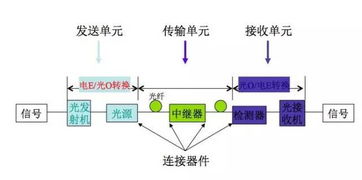

能傳送光的光導纖維可以傳送聲音，也可以用來傳送圖像。光導纖維傳送聲音和文字的原理與電線相類似，但它要把聲音和文字的電信號變成相應強弱變化的光信號。
在“光話”或“光視”的一端有一個編碼器，它把所有要傳送的聲音或圖像（或其他信息）轉換成數字信息，比方說編成一個〇和1組成的數碼，發光器就根據數碼中的數字，有光表示1，無光表示0，通過光導纖維射出一串明暗不同的光信號，傳到另一端的接收器后，由那里的譯碼器復原成聲波和圖像，這樣，對方就像用電話或電視傳輸一樣，直接聽到聲音或接收電視節目。
