西門子plc-介紹(S7)
1.S7
《S7-200西門子PLC基礎教程》以能力培養為目標，力求突出PLC技術的實用性，從實際應用角度出發組織教材內容。
《S7-200西門子PLC基礎教程》可作為高職高專機電類專業教材，也可供相關人員參考使用。
2.西門子PLC編程指令與梯形圖快速入門的內容簡介
本書內容簡單、易懂，適合西門子PLC工程人員編程參考之用，也可以作為大中專院校和職業技術學校相關專業師生的參考用書。

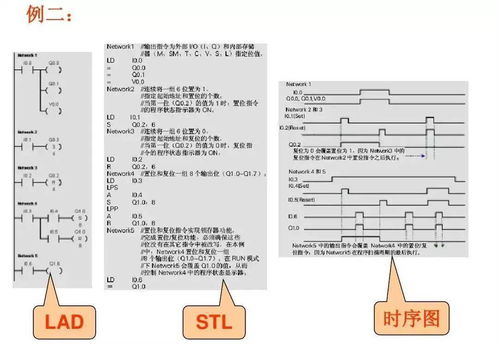

本書首先簡要介紹了西門子PLC識讀指令、梯形圖的方法，然后詳細地介紹了語句指令以及相對應的梯形圖指令，同時配以大量的梯形圖編程實例，對讀者掌握相關指令和梯形圖有很大的幫助。本書所涉及指令包括基本指令、數值比較指令、字符串指令、轉換指令、計數器，定時器指令、數字運算指令、中斷指令、邏輯操作指令、數據，數據傳輸指令、程序流控制指令和其他指令。
3.和初學者分享:西門子PLC如何入門
我也是一個自學PLC的，當初為了學PLC，買了各類書籍，看了各種視頻。
卻發現講的都很專業，晦澀，而自己理解能力薄弱，再加上半路出家，總是不得入門。感嘆為什么沒有一本通俗化的書本用白話而不是專業的形式講給我們這些總是不上道的人呢？很遺憾沒有發現。
論壇里高手如云，我一個入門小弟在這里發這個帖讓大家取笑了，只是想滿足和我一樣學習PLC不像我那么難入門的初衷！就像電壓和電流一樣，我們可以理解為一個瀑布。從上面到底下有一個壓力差，電也一樣就是電壓，電流就像水流。
讓人理解起來更為形象和容易。在這里我們以200系列開始說起。
首先大家要知道一個PLC的工作過程，PLC是怎么工作的呢，它上電以后，就不斷的循環處理程序，你寫一個程序讓它執行，它是不斷的從程序的開始執行到末尾，然后又回到開始處再一次執行。每次從開始到末尾的時間稱為掃描周期。
所以就像運動員不停的圍著一個圓形跑道不停的轉圈跑，而你站在跑道的某一處遞給它一根接力棒，要求它跑到另一邊把這棒子送給那個位置的另一個人。這個時候我們有很多種狀況出現了。

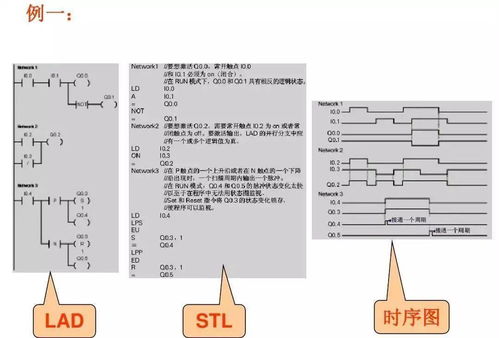

假如你只想它送一次棒子給對面另一個人，那么你只需要在它跑一圈內送一次就行，這個時候PLC就只在一個掃描周期內執行一次，而如果你每次在它跑一圈到你身邊的時候你都給它遞棒子，那么它都會把棒子送給對面那個人，那么就不符合只送一根棒子給對方的要求了，PLC是怎么解決呢，就引入P指令，N指令。下面我們講講這個P指令，N指令。
有時候我們?cè)趥魉鸵粋€(gè)數據時，假如用i0.0的常開點閉合傳送一次MW0的數據到MW10。如果我們?cè)诔绦蛑袑?xiě)的是||-MOVW VW0 VW10 .||為i0.0的常開點。
那么我們來結合PLC的工作過程分析下這個程序。PLC第一次從程序開始執行時，它跑到你這個傳送數據的地方，它說喲要我傳送一個數據給VW10啊，好吧SO EASY。
等到它執行完程序后又開始第二個掃描周期，又跑到你這個傳送數據的地方，它說喲還要我傳送一個數據給VW10啊，好吧，小CASE。然后繼續往下又到程序末端然后又周而復始。
這個時候我們有沒有發現什么問題？我們的要求是傳送一次就可以了，可是它似乎不聽你的啊總是送了一次又一次，要是你讓它送一次錢，它還好了一次又一次給你送出去，那還不慘了？但PLC也很冤屈啊，它說我沒錯啊，每次我到這個地方你就要我做啊。唉呀哥們別生氣了，要不你給個P指令，讓我知道你是在i0.0的上升沿就讓我送數據，然后即使i0.0一直通，我也不送了行不。
這樣以后就知道了，我們?cè)趯?xiě)程序時，有些程序我們只希望PLC在一個掃描周期內執行的，就必須給它一個指令讓它只執行一次，而有些程序我們希望它一直執行的，就給它一個在每個掃描周期都能執行的指令。把這個理解了，我們就會明白PLC的很多指令的執行結果了。
基 本 功 能 的 學 習一、S7-200PLC 的硬件結構及系統構成、安裝與接線學習1、學習什么內容？重點學習什么內容？ （1）PLC的硬件結構 （2）PLC的系統構成及CPU和模塊參數 （3）PLC的選型，安裝及接線（重點）2、如何進行學習（學練結合） （1）學習S7-200從入門到精通的第一章內容 （2）PLC是技術是一門實踐性很強的技術，所有需要用于一臺PLC，熟悉PLC的硬件結構， 練習PLC與外圍設備的接線鏈接。建議使用技成學習機箱進行練習，學習機箱是一款學習 PLC技術的很好的DIY設備。
從組裝到接線全需自己動手。3、學習完后所需要達到的效果 （1）能夠根據控制要求完成項目中PLC的選型。
（2）能夠根據所選擇好的PLC及控制要求，進行PLC接線圖的設計，并完成PLC的 安裝及控制柜的接線安裝。4、測試題目 有一項目，項目中指示燈、電磁閥、中間繼電器等統計后有15個，開關，按鈕，接近 開關等輸入信號統計后有20個，測溫用PT100熱電阻有2個，0到10V的壓力傳感器有3個， 系統中還有兩個步進電機，一個變頻器，變頻器與PLC使用MODBUS通信的方式進行控制， 變頻器的運行頻率，及步進電機的運行速度，啟動信號等可以在觸摸屏上進行控制與顯示。
試對控制系統的PLC進行選型，并同時畫出PLC的接線圖。步驟閱讀二、PLC編程指令及軟件的使用學習1、學習什么內容？重點學習什么內容？ （1）PLC的軟件的安裝及熟練使用 （2）PLC的編程基礎的知識學習 （3）PLC的基本為邏輯指令及功能指令的學習（重點）2、如何進行學習（學練結合） （1）學習S7-200從入門到精通的第二、三章內容 （2）指令分為基本指令的學習和功能指令的學習，首先線下基本的為邏輯指令，然后學 習功能指令。
（3）使用技成的學習機箱進行指令的練習學習，同時多使用學習機箱按照學習箱使用指 導書上的練習題去練習編寫控制程序，擴展自己的邏輯思維3、學習完后所能達到的效果 （1）可以獨立的編寫一些邏輯控制動作程序，如多工位小車的運行控制，傳輸帶的啟 動與停止控制等 （2）能夠編寫一些功能塊程序，可以實現多次的重復的調用的控制程序。4、測試題目 （1）隨機控制，假設有五臺電機，五臺電機安裝設置的順序進行啟動，設置的順序 進行隨機設置，試編寫控制程。
4.如何學習西門子PLC
淺談PLC學習的5個階段
一.邏輯階段
所謂的邏輯階段就是可以實現繼電系統中的一般邏輯性設計，既然是繼電系統所以電力拖動知識就是該階段的基礎。我個人總結學習繼電系統的根在于一個字“搶”，繼電系統之所以能實現邏輯控制就在這個字上。繼電系統中主要就有那么三個東東A常開；B常閉；C線圈。這就對應了PLC中的基本元素了，只不過是閱讀的方法不一樣罷了。
那么是不是就可以把原來的繼電系統照搬呢？不行！二者的工作方式是不一樣的。繼電系統中的所有硬元素同一時態開始競爭的，而PLC中的所有軟元素是通過PLC的CPU來進行掃描計算處理最后計算出該時態的結果，這便是PLC的掃描循環工作方式。（隨便找一本PLC的書都有介紹）
重點：該階段就是學習電力拖動，對應于PLC梯形圖中的常開；常閉；線圈。
可以完成簡單的系統設計
二.順控階段
順序控制在工業中的應用相當廣泛，例如一般性的自動機床它就是一個順序控制過程。PLC設計當中能實現順控的有兩種方法：一 PLC中的順控指令如三菱 STL ；二 起保?？刂品绞?。不管哪種控制方式在設計的開始我們要完成的是流程，它是系統構成的脈絡主要有三個方面：一 “步” 二 “活動步” 三 “轉換條件”。
重點：1.掌握系統脈絡設計系統流程
2.掌握“起保?！笨刂品绞?，把流程圖轉換成梯形圖
可以完成一般性的系統設計
三.匯編階段
該階段是本質上區別于繼電控制系統，是繼電控制系統無法實現的，也是提高PLC控制系統功能的根！我之所以稱之為匯編階段，是因?yàn)樗芟嘞笥趩纹瑱C(jī)的匯編語言編程，例如單片機中的傳送指令MOV，在PLC中的高級指令中也是一樣的功能。這一階段難度比較大，第一要學習計算機基礎；第二要充分了解PLC的內部功能和資源；第三熟悉所有的高級指令的功能（不用死記硬背）。如果不了解計算機基礎的話在學習高級指令和PLC內不資源的時候根本理解不了 ，在設計上的思路和繼電系統有很大區別例如：I0.0 和IB0 第一個是“位”也就是邏輯設計的“點”，第二個是“字節”在邏輯設計中沒有涉及到。
重點：1. 計算機基礎
2.PLC資源
3.指令功能
4.適應單片機的程序設計思維
可以完成復雜的系統設計
四.特殊階段
特殊階段就是對特殊功能的系統而言的，例如運動控制，PID溫度控制，網絡連接等等。不同的PLC能實現的功能不一樣，有些功能PLC內是集成的而有些是需要外加擴展的，那么就要根據不同的控制對象去選用了。掌握好該階段是可以大大提高PLC的程序，但是還需掌握PLC以外的其他自動化知識，如伺服，變頻器等等。
重點：1. 了解系統構成需要
2.合理選擇擴展單元
3.學習擴展單元使用方法
可以完成特殊的系統設計
該階段的學習學要一定的實際條件才能完成
五.網絡階段

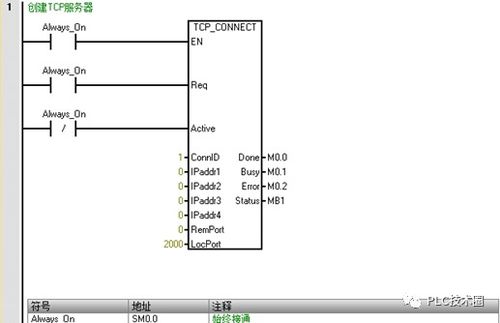

隨著自動化技術的發展由PLC做下位機的應用也十分多見。該階段組要學習是不同PLC的通信協議和一些通訊指令，如PLC通過編程口控制變頻器如西門子的USS協議與變頻器進行信息的交換。還有工業以太網和現場總線等如西子的PROFIBUS;AS-i； 等等。
小行網絡中MODBUS比較重要，例如通過PLC和變頻器建立MODBUS協議來控制變頻器。
在網絡中有時候有些產品通訊協議非標準，這是就要用到自由通訊了，相當?shù)撵`活，但要一定的計算機網絡基礎。
說明：
以上只是個人體會只供參考，如有不足之處請高手多多指教！
