路由(路由器的?)
1.路由器的基礎知識?
Cisco2620路由器的配置與維護 對于分布在多個不同場點的企業分部來說，如何訪問中心場點服務器、獲取相應的信息，是企業網絡建設規劃中不可缺少的一部分。
本文以Cisco2620為例，講述了路由器的初始化配置以及遠程接入的配置方法，探討了如何使用內部網絡的DHCP服務功能為遠程撥入的用戶分配地址信息以及路由器常見故障的排除技巧。 （本文假定Cisco2620路由器為提供遠程接入訪問，已經配置了同步串行模塊和異步串行16AM模塊。）
Cisco2620路由器的基本配置 1. 初始安裝 第一次安裝時系統會自動進入Dialog Setup，依屏幕提示，分別回答路由器名稱、加密超級登錄密碼、超級登錄密碼、遠程登錄密碼、動態路由協議以及各個接口的配置后，保存配置。在出現路由器名稱后，打入enable命令，鍵入超級登錄密碼，出現路由器名稱（這里假設路由器名稱為Cisco2620），待出現Cisco2620#提示符后，表示已經進入特權模式，此時就可以進行路由器的配置了。
2. 配置路由器 鍵入config terminal，出現提示符Cisco2620(config)#，進入配置模式。 （1） 設置密碼 Cisco2620(config)#enable secret 123123：設置特權模式密碼為123123 Cisco2620(config)#line console 0： 進入Console口配置模式 Cisco2620(config-line)#password 123123：設置Console口密碼為123123 Cisco2620(config-line)#login：使console口配置生效 Cisco2620(config-line)#line vty 0 5：切換至遠程登錄口 Cisco2620(config-line)#password 123123：設置遠程登錄密碼為123123 Cisco2620(config-line)#login：使配置生效 （2） 設置快速以太網口 Cisco2620(config)#interface fastFastethernet 0/0：進入端口配置模式 Cisco2620(config-if)#ip address 192.168.1.6 255.255.255.0：設置IP地址及掩碼 Cisco2620(config-if)#no shutdown： 開啟端口 Cisco2620(config-if)#exit：從端口配置模式中退出 （3） 設置同步串口 Cisco2620(config)#interface serial 0/0：進入同步串口設置 Cisco2620(config-if)#ip unnumbered fastFastethernet 0/0：同步串口使用與快速以太網口相同的IP地址 Cisco2620(config-if)#encapsulation ppp： 把數據鏈路層協議設為PPP (4) 設置16口Modem撥號模塊，使用內部DHCP服務為撥入用戶分配地址 Cisco2620(config)#interface Group-Async1 Cisco2620(config-if)# ip unnumbered FastEthernet0/0 Cisco2620(config-if)# encapsulation ppp Cisco2620(config-if)# ip tcp header-compression passive：?jiǎn)⒂帽粍?dòng)IP包頭壓縮 Cisco2620(config-if)# async mode dedicated：只在異步模式下工作 Cisco2620(config-if)# peer default ip address dhcp：將IP地址請求轉發至DHCP服務器 Cisco2620(config-if)# ppp authentication chap：將認證設為CHAP Cisco2620(config-if)# group-range 33 48：撥號組包括16個口 Cisco的16AM模塊提供了高密度的模擬電路接入方式，不在辦公大樓的員工可以用Modem撥號聯入局域網、登錄服務器，實現遠程辦公。
peer default ip address dhcp命令可以使撥入的工作站通過局域網內的DHCP服務器動態地獲得IP地址，節約了IP地址資源，同時還接收了在DHCP服務器上配置的參數，比如DNS服務器的IP地址，并配合全局模式下配置的指向防火墻的靜態路由，使工作站同時也可以通過防火墻訪問Internet。 Cisco2620(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.4：設置到防火墻的靜態路由 （5） 對16AM模塊物理特性的設置 Cisco2620(config)#line 33 48： 進入Modem 口線模式 Cisco2620(config-line)# session-timeout 30：超時設為30分鐘 Cisco2620(config-line)# autoselect during-login：自動登錄 Cisco2620(config-line)# autoselect ppp：自動選擇PPP協議 Cisco2620(config-line)# login local：允許本地口令檢查 Cisco2620(config-line)# modem InOut：允許撥入撥出 Cisco2620(config-line)# transport input all：指定傳輸協議 Cisco2620(config-line)# stopbits 1：設置一位停止位 Cisco2620(config-line)# flowcontrol hardware：設置硬件流控制 （6） 添加撥號用戶的用戶名和密碼 Cisco2620(config)#username shixuegang password abc123：增加用戶名shixuegang，口令為abc123 (7) 啟用rip路由 Cisco2620(config)#router rip：?jiǎn)⒂胷ip路由 Cisco2620(config-rout)#version 2：第二版本 Cisco2620(config-rout)#network xxx.xxx.xxx.xxx：指定要轉發數據包的網絡號 Cisco2620路由器故障判斷和故障排除。
2.最全路由基礎知識是什么?
包括介紹路徑選擇、交換、路由算法等方面，希望對您有所幫助。
路由是把信息從源穿過網絡傳遞到目的的行為，在路上，至少遇到一個中間節點。路由通常與橋接來對比，在粗心的人看來，它們似乎完成的是同樣的事。
它們的主要區別在于橋接發生在OSI參考協議的第二層（鏈接層），而路由發生在第三層（網絡層）。 這一區別使二者在傳遞信息的過程中使用不同的信息，從而以不同的方式來完成其任務，路由的話題早已在計算機界出現，但直到八十年代中期才獲得商業成功，這一時間延遲的主要原因是七十年代的網絡很簡單，后來大型的網絡才較為普遍。
路由基礎知識：路由的組成 路由包含兩個基本的動作：確定最佳路徑和通過網絡傳輸信息。 在路由的過程中，后者也稱為（數據）交換。
交換相對來說比較簡單，而選擇路徑很復雜。路由基礎知識：路徑選擇 metric是路由算法用以確定到達目的地的最佳路徑的計量標準，如路徑長度。
為了幫助選路，路由算法初始化并維護包含路徑信息的路由表，路徑信息根據使用的路由算法不同而不同。 路由算法根據許多信息來填充路由表。
目的/下一跳地址對告知路由器到達該目的最佳方式是把分組發送給代表“下一跳”的路由器，當路由器收到一個分組，它就檢查其目標地址，嘗試將此地址與其“下一跳”相聯系。 路由表還可以包括其它信息。
路由表比較metric以確定最佳路徑，這些metric根據所用的路由算法而不同，下面將介紹常見的metric。 路由器彼此通信，通過交換路由信息維護其路由表，路由更新信息通常包含全部或部分路由表，通過分析來自其它路由器的路由更新信息，該路由器可以建立網絡拓?fù)浼?xì)圖。
路由器間發送的另一個信息例子是鏈接狀態廣播信息，它通知其它路由器發送者的鏈接狀態，鏈接信息用于建立完整的拓?fù)鋱D，使路由器可以確定最佳路徑。 路由基礎知識：交換 交換算法相對而言較簡單，對大多數路由協議而言是相同的，多數情況下，某主機決定向另一個主機發送數據，通過某些方法獲得路由器的地址后，源主機發送指向該路由器的物理（MAC）地址的數據包，其協議地址是指向目的主機的。
路由器查看了數據包的目的協議地址后，確定是否知道如何轉發該包，如果路由器不知道如何轉發，通常就將之丟棄。 如果路由器知道如何轉發，就把目的物理地址變成下一跳的物理地址并向之發送。
下一跳可能就是最終的目的主機，如果不是，通常為另一個路由器，它將執行同樣的步驟。當分組在網絡中流動時，它的物理地址在改變，但其協議地址始終不變。
上面描述了源系統與目的系統間的交換，ISO定義了用于描述此過程的分層的術語。 在該術語中，沒有轉發分組能力的網絡設備稱為端系統（ES--end system），有此能力的稱為中介系統（IS--intermediate system）。
3.路由器基礎知識有那些?
路由器基礎知識 出處：網絡轉載 路由器是一種連接多個網絡或網段的網絡設備，它能將不同網絡或網段之間的數據信息進行“翻譯”，以使它們能夠相互“讀”懂對方的數據，從而構成一個更大的網絡。
路由器有兩大典型功能，即數據通道功能和控制功能。數據通道功能包括轉發決定、背板轉發以及輸出鏈路調度等，一般由特定的硬件來完成；控制功能一般用軟件來實現，包括與相鄰路由器之間的信息交換、系統配置、系統管理等。
多少年來，路由器的發展有起有伏。90年代中期，傳統路由器成為制約因特網發展的瓶頸。
ATM交換機取而代之，成為IP骨干網的核心，路由器變成了配角。進入90年代末期，Internet規模進一步擴大，流量每半年翻一番，ATM網又成為瓶頸，路由器東山再起，Gbps路由交換機在1997年面世后，人們又開始以Gbps路由交換機取代ATM交換機，架構以路由器為核心的骨干網。
路由器原理及路由協議 1 網絡互連 把自己的網絡同其它的網絡互連起來，從網絡中獲取更多的信息和向網絡發布自己的消息，是網絡互連的最主要的動力。網絡的互連有多種方式，其中使用最多的是網橋互連和路由器互連。
1.1 網橋互連的網絡 網橋工作在OSI模型中的第二層，即鏈路層。完成數據幀的轉發，主要目的是在連接的網絡間提供透明的通信。
網橋的轉發是依據數據幀中的源地址和目的地址來判斷一個幀是否應轉發和轉發到哪個端口。幀中的地址稱為“MAC”地址或“硬件”地址，一般就是網卡所帶的地址。
網橋的作用是把兩個或多個網絡互連起來，提供透明的通信。網絡上的設備看不到網橋的存在，設備之間的通信就如同在一個網上一樣方便。
由于網橋是在數據幀上進行轉發的，因此只能連接相同或相似的網絡（相同或相似結構的數據幀），如以太網之間、以太網與令牌環（token ring）之間的互連，對于不同類型的網絡（數據幀結構不同），如以太網與X.25之間，網橋就無能為力了。 網橋擴大了網絡的規模，提高了網絡的性能，給網絡應用帶來了方便，在以前的網絡中，網橋的應用較為廣泛。
但網橋互連也帶來了不少問題：一個是廣播風暴，網橋不阻擋網絡中廣播消息，當網絡的規模較大時（幾個網橋，多個以太網段），有可能引起廣播風暴（broadcasting storm），導致整個網絡全被廣播信息充滿，直至完全癱瘓。第二個問題是，當與外部網絡互連時，網橋會把內部和外部網絡合二為一，成為一個網，雙方都自動向?qū)Ψ酵耆_(kāi)放自己的網絡資源。
這種互連方式在與外部網絡互連時顯然是難以接受的。問題的主要根源是網橋只是最大限度地把網絡溝通，而不管傳送的信息是什么。
1.2 路由器互連網絡 路由器互連與網絡的協議有關，我們討論限于TCP/IP網絡的情況。 路由器工作在OSI模型中的第三層，即網絡層。
路由器利用網絡層定義的“邏輯”上的網絡地（即IP地址）來區別不同的網絡，實現網絡的互連和隔離，保持各個網絡的獨立性。路由器不轉發廣播消息，而把廣播消息限制在各自的網絡內部。
發送到其他網絡的數據茵先被送到路由器，再由路由器轉發出去。 IP路由器只轉發IP分組，把其余的部分擋在網內（包括廣播），從而保持各個網絡具有相對的獨立性，這樣可以組成具有許多網絡（子網）互連的大型的網絡。
由于是在網絡層的互連，路由器可方便地連接不同類型的網絡，只要網絡層運行的是IP協議，通過路由器就可互連起來。 網絡中的設備用它們的網絡地址（TCP/IP網絡中為IP地址）互相通信。
IP地址是與硬件地址無關的“邏輯”地址。路由器只根據IP地址來轉發數據。
IP地址的結構有兩部分，一部分定義網絡號，另一部分定義網絡內的主機號。目前，在Internet網絡中采用子網掩碼來確定IP地址中網絡地址和主機地址。
子網掩碼與IP地址一樣也是32bit，并且兩者是一一對應的，并規定，子網掩碼中數字為“1”所對應的IP地址中的部分為網絡號，為“0”所對應的則為主機號。網絡號和主機號合起來，才構成一個完整的IP地址。
同一個網絡中的主機IP地址，其網絡號必須是相同的，這個網絡稱為IP子網。 通信只能在具有相同網絡號的IP地址之間進行，要與其它IP子網的主機進行通信，則必須經過同一網絡上的某個路由器或網關（gateway）出去。
不同網絡號的IP地址不能直接通信，即使它們接在一起，也不能通信。 路由器有多個端口，用于連接多個IP子網。
每個端口的IP地址的網絡號要求與所連接的IP子網的網絡號相同。不同的端口為不同的網絡號，對應不同的IP子網，這樣才能使各子網中的主機通過自己子網的IP地址把要求出去的IP分組送到路由器上。
4.路由器的基本知識
解釋路由器的概念，首先得知道什么是路由。
所謂“路由”，是指把數據從一個地方傳送到另一個地方的行為和動作，而路由器，正是執行這種行為動作的機器，它的英文名稱為Router，是一種連接多個網絡或網段的網絡設備，它能將不同網絡或網段之間的數據信息進行“翻譯”，以使它們能夠相互“讀懂”對方的數據，從而構成一個更大的網絡。 簡單的講，路由器主要有以下幾種功能： 第一，網絡互連，路由器支持各種局域網和廣域網接口，主要用于互連局域網和廣域網，實現不同網絡互相通信； 第二，數據處理，提供包括分組過濾、分組轉發、優先級、復用、加密、壓縮和防火墻等功能； 第三，網絡管理，路由器提供包括配置管理、性能管理、容錯管理和流量控制等功能。
為了完成“路由”的工作，在路由器中保存著各種傳輸路徑的相關數據--路由表（Routing Table），供路由選擇時使用。路由表中保存著子網的標志信息、網上路由器的個數和下一個路由器的名字等內容。
路由表可以是由系統管理員固定設置好的，也可以由系統動態修改，可以由路由器自動調整，也可以由主機控制。在路由器中涉及到兩個有關地址的名字概念，那就是：靜態路由表和動態路由表。
由系統管理員事先設置好固定的路由表稱之為靜態（static）路由表，一般是在系統安裝時就根據網絡的配置情況預先設定的，它不會隨未來網絡結構的改變而改變。動態（Dynamic）路由表是路由器根據網絡系統的運行情況而自動調整的路由表。
路由器根據路由選擇協議（Routing Protocol）提供的功能，自動學習和記憶網絡運行情況，在需要時自動計算數據傳輸?shù)淖罴崖窂健?為了簡單地說明路由器的工作原理，現在我們假設有這樣一個簡單的網絡。
如圖所示，A、B、C、D四個網絡通過路由器連接在一起。 現在我們來看一下在如圖所示網絡環境下路由器又是如何發揮其路由、數據轉發作用的。
現假設網絡A中一個用戶A1要向C網絡中的C3用戶發送一個請求信號時，信號傳遞的步驟如下： 第1步：用戶A1將目的用戶C3的地址C3，連同數據信息以數據幀的形式通過集線器或交換機以廣播的形式發送給同一網絡中的所有節點，當路由器A5端口偵聽到這個地址后，分析得知所發目的節點不是本網段的，需要路由轉發，就把數據幀接收下來。 第2步：路由器A5端口接收到用戶A1的數據幀后，先從報頭中取出目的用戶C3的IP地址，并根據路由表計算出發往用戶C3的最佳路徑。
因?yàn)閺姆治龅弥紺3的網絡ID號與路由器的C5網絡ID號相同，所以由路由器的A5端口直接發向路由器的C5端口應是信號傳遞的最佳途經。 第3步：路由器的C5端口再次取出目的用戶C3的IP地址，找出C3的IP地址中的主機ID號，如果在網絡中有交換機則可先發給交換機，由交換機根據MAC地址表找出具體的網絡節點位置；如果沒有交換機設備則根據其IP地址中的主機ID直接把數據幀發送給用戶C3，這樣一個完整的數據通信轉發過程也完成了。
從上面可以看出，不管網絡有多么復雜，路由器其實所作的工作就是這么幾步，所以整個路由器的工作原理基本都差不多。當然在實際的網絡中還遠比上圖所示的要復雜許多，實際的步驟也不會像上述那么簡單，但總的過程是這樣的。
增加路由器涉及的基本協議 路由器英文名稱為Router，是一種用于連接多個網絡或網段的網絡設備。這些網絡可以是幾個使用不同協議和體系結構的網絡（比如互聯網與局域網），可以是幾個不同網段的網絡（比如大型互聯網中不同部門的網絡），當數據信息從一個部門網絡傳輸?shù)搅硗庖粋€(gè)部門網絡時，可以用路由器完成。
現在，家庭局域網也越來越多地采用路由器寬帶共享的方式上網。 路由器在連接不同網絡或網段時，可以對這些網絡之間的數據信息進行“翻譯”，然后“翻譯”成雙方都能“讀”懂的數據，這樣就可以實現不同網絡或網段間的互聯互通。
同時，它還具有判斷網絡地址和選擇路徑的功能以及過濾和分隔網絡信息流的功能。目前，路由器已成為各種骨干網絡內部之間、骨干網之間以及骨干網和互聯網之間連接的樞紐。
NAT：全稱Network Address Translation（網絡地址轉換），路由器通過NAT功能可以將局域網內部的IP地址轉換為合法的IP地址并進行Internet的訪問。比如，局域網內部有個IP地址為192.168.0.1的計算機，當然通過該IP地址可以和內網其他的計算機通信；但是如果該計算機要訪問外部Internet網絡，那么就需要通過NAT功能將192.168.0.1轉換為合法的廣域網IP地址，比如210.113.25.100。
DHCP：全稱Dynamic Host Configuration Protocol（動態主機配置協議），通過DHCP功能，路由器可以為網絡內的主機動態指定IP地址，而不需要每個用戶去設置靜態IP地址，并將TCP/IP配置參數分發給局域網內合法的網絡客戶端。 DDNS：全稱Dynamic Domain Name Server（動態域名解析系統），通常稱為“動態DNS”，因?yàn)閷?duì)于普通的寬帶上網使用的都是ISP（網絡服務商）提供的動態IP地址。
如果在局域網內建立了某個服務器需要Internet用戶進行訪問，那么，可以通過路由器的DDNS功能將動態IP地址解析為一個固定的域名，比如協議（TCP/IP）”，雙擊彈出“Internet協議（TCP/IP）屬性”窗口；
在這個窗口中選擇“使用下面的IP地址”，然后在對應的位置填入：
IP地址 ：192. 168. 1. X(X范圍2-254)、
子網掩碼：255. 255. 255. 0 、
默認網關：192. 168. 1. 1 ，填完以后“確定”兩次即可。
到這里，我們就可配置路由器了。
1、打開IE瀏覽器，在地址欄輸入 192. 168. 1. 1 并回車，輸入用戶名和密碼；
2、進入路由器管理界面，會彈出一個類似下圖“設置向?qū)А苯缑妫梢匀∠焕硭?進入路由器管理界面，在左列菜單欄中點擊“網絡參數”—>“WAN口設置”，就在這里配置路由器面向Internet方向的WAN口的工作模式，這是最關鍵的一步；
3、假設您的寬帶接入方式為 ADSL PPPoE ，那就選擇“WAN口連接類型”為“PPPoE”，填入“上網賬號” 、“上網口令”，如果您是包月用戶，再選擇連接模式為：“自動連接”，點擊“保存”即完成配置；保存完后“上網口令”框內填入的密碼會多出幾位，這是路由器為了安全起見專門做的；
4、然后您點擊管理界面左列的“運行狀態”，在運行狀態頁面“WAN口屬性”，剛開始看不到對應的IP地址子網掩碼默認網關DNS服務器等地址，就好像下面的這幅圖，那說明路由器正在撥號過程中，等到這些地址都出現了相應的信息后，將其中的DNS服務器地址填入電腦“Internet協議（TCP/IP）”頁面對應位置確定后，基本的設置就完成了，沒有大礙的話可以沖浪了！
6.路由基礎知識有哪些
相信很多用戶對靜態路由信息還不是特別的了解，這里我們主要介紹靜態路由信息的詳細知識。

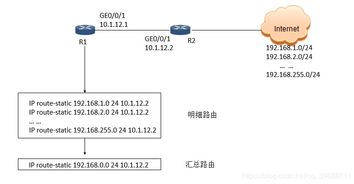

本文以Cisco為基礎介紹，靜態路由信息是指由網絡管理員手工進行路由器配置的路由信息。當網絡的拓?fù)浣Y(jié)構或鏈路的狀態發生變化時，網絡管理員需要手工去修改路由表中相關的靜態路由信息。
靜態路由信息在缺省情況下是私有的，不會傳遞給其他的路由器。當然，網管員也可以通過對路由器進行設置使之成為共享的。
靜態路由一般適用于比較簡單的網絡環境，在這樣的環境中，網絡管理員易于清楚地了解網絡的拓?fù)浣Y(jié)構，便于設置正確的路由信息。在一個支持DDR(dial-on-demand routing)的網絡中，撥號鏈路只在需要時才撥通，因此不能為動態路由信息表提供路由信息的變更情況。
在這種情況下，網絡也適合使用靜態路由信息。使用靜態路由信息的另一個好處是網絡安全保密性高。
動態路由因?yàn)樾枰酚善髦g頻繁地交換各自的路由表，而對路由表的分析可以揭示網絡的拓?fù)浣Y(jié)構和網絡地址等信息。因此，網絡出于安全方面的考慮也可以采用靜態路由。
大型和復雜的網絡環境通常不宜采用靜態路由。一方面，網絡管理員難以全面地了解整個網絡的拓?fù)浣Y(jié)構；另一方面，當網絡的拓?fù)浣Y(jié)構和鏈路狀態發生變化時，路由器中的靜態路由信息需要大范圍地調整，這一工作的難度和復雜程度非常高。
7.路由選擇過程是怎樣的 路由選擇原理介紹
路由器收到一個數據包，會提取三層報頭的目的ip地址，再拿該目的地址與所有的路由條目掩碼與；得出的結果看看能不能跟路由條目匹配，如果有多個條目命中，則根據最長匹配原則匹配，選配匹配掩碼位數最多的條目，這里舉一個簡單的例子；有三個路由條目
0.0.0.0/0
10.1.2.0/24
10.1.1.0/24
12.0.0.0/16
一個數據包的目的IP是10.1.1.45 ； 分別跟上面的每一條掩碼與得到結果如下
0.0.0.0 可以匹配 匹配0位掩碼，
10.1.1.0 不匹配
10.1.1.0 匹配 匹配24位掩碼
10.1.0.0 不匹配
在上面的例子中，路由表有2條路由匹配到了，但是第三天匹配了24位掩碼，所以路由器根據第三條路由表轉發，根據路由表所指示的出接口跟下一跳，將數據從對應的出接口發出；
8.CCNA基礎知識
CCNA認證簡介
CCNA認證標志著 具備安裝、配置、運行中型路由和交換網絡，并進行故障排除的能力。獲得CCNA認證的專業人士擁有相應的知識和技能，能夠通過廣域網與遠程站點建立連接，消除基本的安全威脅，了解無線網絡接入的要求。CCNA培訓包括（但不限于）以下這些協議的使用：IP、EIGRP、串行線路接口協議、幀中繼、RIPv2、VLAN、以太網和訪問控制列表（ACL）。
CCNA認證必備條件
沒有必需的要求，建議具備基本的計算機基礎知識。
CCNA認證考試和培訓課程
考試號： 640-802 CCNA
培訓課程：
互聯思科網絡設備 Part 1 (ICND1) v1.0
互聯思科網絡設備Part 2 (ICND2) v1.0
