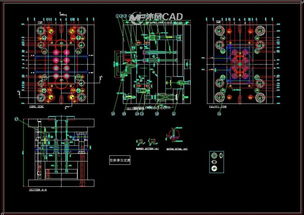

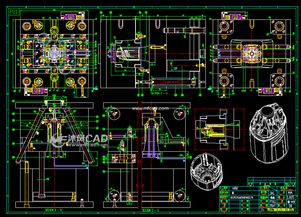

模具圖紙標識(模具圖紙?jiān)趺纯?
1.模具圖紙?jiān)趺纯?/h2>
1.先要能看懂三視圖，因?yàn)橐磺兄茍D的基礎都是從三視圖開始的。由簡到繁，循序漸進。先找一套模具，對照著圖紙來看，找出規律。看模具圖，要有空間想象能力，要能根據圖紙表示的零件圖，想象實際中應是一個什么樣的東西。多看多練習，時間長了，視圖能力一定能有所提高。
2.不管多么復雜的圖紙，都遵循三視圖投影的原理。只需要搞懂其基本原理，再看多么復雜的圖紙也不成問題。所以，看圖紙要先從簡單的圖紙學著看，再逐步看一些復雜的圖紙，這是一個逐漸加深學習的過程，需要時間的積累。
3.常規的圖紙中，分主視、俯視、側視三圖以及一些常規符號和技術要求。模具的種類很多，各類的模具的用途不同，結構也不同。冷沖模主要看沖孔落料的凸模與凹模；塑料模具與壓鑄模具主要看定模與動模，型芯與型腔。
拓展資料
模具，工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。 簡而言之，模具是用來制作成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。素有“工業之母”的稱號。
參考資料：搜狗百科-模具
2.如何才能看懂模具圖紙
這個問題只能籠統地講，若要講清楚，看來要幾天幾夜了。
首先要確定你要了解：翻沙——鑄鐵；還是塑料一類的知識。 翻沙：先要做木摸。
你需要鑄鐵的形狀是怎樣的，那你就把木摸做成怎 樣的，表面要光，加工出來的東東就好看了。即可 塑料：要加工上下二塊鐵，使它們重疊，表面光潔度要高。
二塊鐵的之 間，用塑料添進去，空間有多大，塑料就填多少，待脫摸后，中 間的塑料就是你需要的產品。上面一塊鐵還要留個注塑孔，二塊 鐵之間還要加工排水冷卻孔。
還要配“合摸架子”，這樣一套完整的塑料模具就加工成了。 僅供參考。
3.怎樣學習看模具圖紙
百度知道提問模具圖紙?jiān)趺纯次襾泶?5條回答?不是苦瓜是什么來自科學教育類認證團隊 2018-08-151.先要能看懂三視圖，因?yàn)橐磺兄茍D的基礎都是從三視圖開始的。
由簡到繁，循序漸進。先找一套模具，對照著圖紙來看，找出規律。
看模具圖，要有空間想象能力，要能根據圖紙表示的零件圖，想象實際中應是一個什么樣的東西。多看多練習，時間長了，視圖能力一定能有所提高。
2.不管多么復雜的圖紙，都遵循三視圖投影的原理。只需要搞懂其基本原理，再看多么復雜的圖紙也不成問題。
所以，看圖紙要先從簡單的圖紙學著看，再逐步看一些復雜的圖紙，這是一個逐漸加深學習的過程，需要時間的積累。3.常規的圖紙中，分主視、俯視、側視三圖以及一些常規符號和技術要求。
模具的種類很多，各類的模具的用途不同，結構也不同。冷沖模主要看沖孔落料的凸模與凹模；塑料模具與壓鑄模具主要看定模與動模，型芯與型腔。
?拓展資料模具，工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。 簡而言之，模具是用來制作成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。
它主要通過所成型材料物理狀態的改變來實現物品外形的加工。素有“工業之母”的稱號。
4.模具圖紙標注方法——坐標標注
你好：
當你看過很多家模具廠的組立圖，你就會明白了，模具圖紙本來就沒有什么規范的，只要標注清楚便于加工，不產生歧義就好。
而且，一些公司內部的圖紙有些地方還存在標注很模糊，要想一下才知道他標的什么意思，但是，只要他們公司內部員工都能看明白什么意思，而且加工時候不會出錯，公司默認的就是那樣標
還有你說的模具圖紙的標注是不需要表達出設計思路的，根據我的經驗標注力在不漏掉尺寸的前提下力求簡單直觀！一般情況下簡單的圖紙多采用線性標注，復雜圖紙采用坐標標注！不然如果用線性標出來那么多線會看著很亂！
還有你所說的關于坐標標注，其實，會標會看就行了，不需要找什么規定！
以上
希望對你有幫助
