射頻.rar(射頻工程師應該具備那些基本知識)

1.射頻工程師應該具備那些基本知識

具體掌握知識

1.電路系統分析，射頻工程師需要負責對整個RF系統的電路進行系統分析，指導系統設計指標、分配單元模塊指標、規范EMC設計原則、提出配附件功能和性能要求等等；

2.電路原理設計，包括框圖設計和電路設計，這是射頻工程師所必須具備的基本技能。這也是由系統設計延伸而來的，如何實現系統設計的目標，就是電路原理設計的目的，它也是器件選型評估的“前因”，因?yàn)樵O(shè)計電路的過程也是一個器件選型的過程。

3.器件選型與評估，要實現電路的指標要求，選擇合適的器件是必不可少的，這個過程其實與電路原理設計是同時進行的。如何選擇相應的器件，成本、性能、工藝要求、封裝、供應商質量、貨期等等，更是需要考慮的因素。

4.軟件仿真。仿真軟件不能讓你的設計達到百分百的準確度，但總不會讓設計偏離基本方向，起碼它們在定性的仿真方面是準確的。所以一定要學會使用一至兩種或更多種仿真軟件，它的基本作用就是讓你能夠定性的分析你的設計，誤差總是有的，但是它能增強你的信心。

5.PCBLAYOUT，原理就好比理論基礎，一萬個應用可以只依據一個理論，幾個產品也有可能只有一個原理圖。性能的差異，其實就是PCBLAYOUT的差異。符合要求的PCB，其布局與布線兼顧性能、外觀、工藝、EMC等方面。所以，PCBLAYOUT也是一個非常重要的技能。

6.調試分析，這個調試和生產調試不一樣。生產調試是指令性的，研發產品的調試的重點在于發現問題和解決問題。調試是一個總結和積累經驗的過程，不是說通過調試來積累調試經驗，而是通過調試來積累設計經驗；很多問題可能在設計時沒有被發現，那么通過調試發現以后，就知道以后在設計時如何規避這些問題，如何改善這些問題。調試也是一個實踐理論的最有效途徑。

7.測試，其實測試是為調試服務的，調試是為設計服務的（設計是為市場服務的）。射頻工程師必須熟練使用各種射頻測試儀器，不管是頻譜分析儀、網絡分析儀、信號源、示波器、功率計、噪聲系數測試儀、綜合測試儀等等。

射頻工程師是從事終端產品硬件射頻部分設計開發，并對產品的實現過程進行跟蹤確認的專業人員。工作內容為負責射頻相關設計方案的可行性分析和實施； 制定和建立開發流程，完成相應產品相關文擋（如原理圖、PCB板和BOM表和測試分析報告等）的擬制及評審； 射頻器件的新供應商、新元器件的評估； 和結構生產等部門密切協作，保證整個產品的相關目標按期實現； 項目量產后支持和維護生產線，解決與射頻部分相關的問題；為其他部門提供所需要的射頻技術支持。

2.射頻電路入門學習思路

射頻電路要快速入門，不可能的。這東西對經驗要求十分得高，除非你能找到一個很好的老師或者師傅，他愿意傾心相授。不過你也可以做一些工作。

1、復習一下高等數學，既然有研一基礎，恐怕數學上應該有一些積累。主要是一些積分變換（傅立葉、拉普拉斯、Z），常微偏微方程這些東西，在微波和電磁波領域，最基礎的就是麥克斯韋方程，經常跟它打交道，你的數學基礎好，會省力很多，也容易做論文什么。

2、有空的話，溫習一下電路基礎里面的分布參數電路，模電中的基本放大電路，高頻電子線路。另外，你得補一下微波方面的課程，我記得我本科的時候，微波有三門課，應用電磁學（應該是對應你的微波原理），微波與光導波技術，射頻電子技術（屬于高頻加強版，但不是高頻，高頻是另外單獨的課程）。也可以再看看《高速數學設計》這本書，可能有用。

射頻電路這個領域難度很大，進步比較慢，不過做的人很少，找工作容易。

3.射頻卡基礎知識介紹

最基本的RFID系統由三部分組成： 1。

標簽（Tag，即射頻卡）：由耦合元件及芯片組成，標簽含有內置天線，用于和射頻天線間進行通信。 2。

閱讀器：讀?。ㄔ谧x寫卡中還可以寫入）標簽信息的設備。 3。

天線：在標簽和讀取器間傳遞射頻信號。 有些系統還通過閱讀器的RS232或RS485接口與外部計算機（上位機主系統）連接，進行數據交換。

系統的基本工作流程是：閱讀器通過發射天線發送一定頻率的射頻信號，當射頻卡進入發射天線工作區域時產生感應電流，射頻卡獲得能量被激活；射頻卡將自身編碼等信息通過卡內置發送天線發送出去；系統接收天線接收到從射頻卡發送來的載波信號，經天線調節器傳送到閱讀器，閱讀器對接收的信號進行解調和解碼然后送到后臺主系統進行相關處理；主系統根據邏輯運算判斷該卡的合法性，針對不同的設定做出相應的處理和控制，發出指令信號控制執行機構動作。 [圖1。

電感耦合射頻識別系統高頻接口電路框圖。] 在耦合方式（電感-電磁）、通信流程（FDX、HDX、SEQ）、從射頻卡到閱讀器的數據傳輸方法（負載調制、反向散射、高次諧波）以及頻率范圍等方面，不同的非接觸傳輸方法有根本的區別，但所有的閱讀器在功能原理上，以及由此決定的設計構造上都很相似，所有閱讀器均可簡化為高頻接口和控制單元兩個基本模塊。

高頻接口包含發送器和接收器，其功能包括：產生高頻發射功率以啟動射頻卡并提供能量；對發射信號進行調制，用于將數據傳送給射頻卡；接收并解調來自射頻卡的高頻信號。不同射頻識別系統的高頻接口設計具有一些差異，電感耦合系統的高頻接口原理圖如圖1所示。

閱讀器的控制單元的功能包括：與應用系統軟件進行通信，并執行應用系統軟件發來的命令；控制與射頻卡的通信過程（主-從原則）；信號的編解碼。 對一些特殊的系統還有執行反碰撞算法，對射頻卡與閱讀器間要傳送的數據進行加密和解密，以及進行射頻卡和閱讀器間的身份驗證等附加功能。

射頻識別系統的讀寫距離是一個很關鍵的參數。目前，長距離射頻識別系統的價格還很貴，因此尋找提高其讀寫距離的方法很重要。

影響射頻卡讀寫距離的因素包括天線工作頻率、閱讀器的RF輸出功率、閱讀器的接收靈敏度、射頻卡的功耗、天線及諧振電路的Q值、天線方向、閱讀器和射頻卡的耦合度，以及射頻卡本身獲得的能量及發送信息的能量等。大多數系統的讀取距離和寫入距離是不同的，寫入距離大約是讀取距離的40%~80%。

射頻卡的標準及分類 目前生產RFID產品的很多公司都采用自己的標準，國際上還沒有統一的標準。目前，可供射頻卡使用的幾種標準有 ISO10536、ISO14443、ISO15693和ISO18OOO。

應用最多的是ISO14443和ISO15693，這兩個標準都由物理特性、射頻功率和信號接口、初始化和反碰撞以及傳輸協議四部分組成。 [圖2。

閱讀器的控制單元電路框圖。] 按照不同得方式，射頻卡有以下幾種分類： 1。

按供電方式分為有源卡和無源卡。有源是指卡內有電池提供電源，其作用距離較遠，但壽命有限、體積較大、成本高，且不適合在惡劣環境下工作；無源卡內無電池，它利用波束供電技術將接收到的射頻能量轉化為直流電源為卡內電路供電，其作用距離相對有源卡短，但壽命長且對工作環境要求不高。

2。 按載波頻率分為低頻射頻卡、中頻射頻卡和高頻射頻卡。

低頻射頻卡主要有125kHz和134。2kHz兩種，中頻射頻卡頻率主要為13。

56MHz，高頻射頻卡主要為433MHz、915MHz、2。45GHz、5。

8GHz等。低頻系統主要用于短距離、低成本的應用中，如多數的門禁控制、校園卡、動物監管、貨物跟蹤等。

中頻系統用于門禁控制和需傳送大量數據的應用系統；高頻系統應用于需要較長的讀寫距離和高讀寫速度的場合，其天線波束方向較窄且價格較高，在火車監控、高速公路收費等系統中應用。 3。

按調制方式的不同可分為主動式和被動式。主動式射頻卡用自身的射頻能量主動地發送數據給讀寫器；被動式射頻卡使用調制散射方式發射數據，它必須利用讀寫器的載波來調制自己的信號，該類技術適合用在門禁或交通應用中，因?yàn)樽x寫器可以確保只激活一定范圍之內的射頻卡。

在有障礙物的情況下，用調制散射方式，讀寫器的能量必須來去穿過障礙物兩次。而主動方式的射頻卡發射的信號僅穿過障礙物一次，因此主動方式工作的射頻卡主要用于有障礙物的應用中，距離更遠（可達 30米）。

4。 按作用距離可分為密耦合卡（作用距離小于1厘米）、近耦合卡（作用距離小于15厘米）、疏耦合卡（作用距離約1米）和遠距離卡（作用距離從1米到10米，甚至更遠）。

5。 按芯片分為只讀卡、讀寫卡和CPU卡。

無線智能卡（又稱射頻卡）是一種無源（免供電）內藏特殊密匙數碼的密碼卡，它利用雙向無線電射頻技術，完成卡的數碼識別，亦即代表了持卡人的身份和相關信息。這種新科技因具有諸多優點，正在逐步取代光電卡，磁卡，接觸IC卡等，是未來智能IC卡發展的主流方向。

它廣泛應用在身份鑒別、信用鑒別、自動化控制、安全防范領域，其安全性、保密性，實用性是目前各種通用防范電路無法比。

4.我想用單片機做射頻識別技術的一些課題 求一些入門知識,以便自學

簡單跟你說一下單片機連接RFID（這里列舉普通ID卡），大方向，解碼芯片（淘寶上大推），51單片機，天線直接畫在電路板上（天線的作用看過射頻這個應該知道吧），還需要準備一個ID卡，

工作原理，通過51單片機控制解碼芯片來讀取ID卡，通俗點就是通過串口將就是向解碼芯片發送解碼命令，ID卡進入到線圈后，通過讀取解碼芯片解出來的數據就得到了ID卡號。整個程序非常簡單，原理圖涉及到你買的解碼芯片的型號，淘寶上店家會提供原理圖給你，天線和簡單了，繞上幾圈就行了，沒那么復雜，軟件上做的功能也非常少，這個項目就完成了，這份畢業設計在過類來說就作為畢業設計還行，要想有點技術含量能出彩了，你把單片機，改成嵌入式系統wince系統或者linux系統，RFID改成超高頻，也就是遠距離讀卡，這個項目才算是比較好的項目

5.無線電基本知識介紹

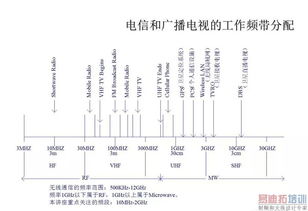

無線電是指在自由空間（包括空氣和真空）傳播的電磁波，其頻率 300GHz 以下 （下限頻率較不統一， 在各種射頻規范書， 常見的有三 3KHz~300GHz, 9KHz~300GHz, 10KHz~300GHz）。

無線電技術是通過無線電波傳播信號的技術。 無線電技術的原理在于，導體中電流強弱的改變會產生無線電波。

利用這一現象，通過調制可將信息加載于無線電波之上。當電波通過空間傳播到達收信端，電波引起的電磁場變化又會在導體中產生電流。

通過解調將信息從電流變化中提取出來，就達到了信息傳遞的目的。 麥克斯韋最早在他遞交給英國皇家學會的論文《電磁場的動力理論》中闡明了電磁波傳播的理論基礎。

他的這些工作完成于1861年至1865年之間。 海因里希·魯?shù)婪颉ず掌潱℉einrich Rudolf Hertz）在1886年至1888年間首先通過試驗驗證了麥克斯韋爾的理論。

他證明了無線電輻射具有波的所有特性，并發現電磁場方程可以用偏微分方程表達，通常稱為波動方程。 1906年圣誕前夜，雷吉納德·菲森登（Reginald Fessenden）在美國麻薩諸塞州采用外差法實現了歷史上首次無線電廣播。

菲森登廣播了他自己用小提琴演奏“平安夜”和朗誦《圣經》片段。位于英格蘭切爾姆斯福德的馬可尼研究中心在1922年開播世界上第一個定期播出的無線電廣播娛樂節目。

發明 關于誰是無線電臺的發明人還存在爭議。 1893年，尼科拉·特斯拉（Nikola Tesla）在美國密蘇里州圣路易斯首次公開展示了無線電通信。

在為“費城富蘭克林學院”以及全國電燈協會做的報告中，他描述并演示了無線電通信的基本原理。他所制作的儀器包含電子管發明之前無線電系統的所有基本要素。

古列爾莫·馬可尼（Guglielmo Marconi）擁有通常被認為是世界上第一個無線電技術的專利，英國專利12039號，“電脈沖及信號傳輸技術的改進以及所需設備”。 尼科拉·特斯拉1897年在美國獲得了無線電技術的專利。

然而，美國專利局于1904年將其專利權撤銷，轉而授予馬可尼發明無線電的專利。這一舉動可能是受到馬可尼在美國的經濟后盾人物，包括湯瑪斯·愛迪生，安德魯·卡耐基影響的結果。

1909年，馬可尼和卡爾·費迪南德·布勞恩（Karl Ferdinand Braun）由于“發明無線電報的貢獻”獲得諾貝爾物理學獎。 1943年，在特斯拉去世后不久，美國最高法院重新認定特斯拉的專利有效。

這一決定承認他的發明在馬可尼的專利之前就已完成。有些人認為作出這一決定明顯是出于經濟原因。

這樣二戰中的美國政府就可以避免付給馬可尼公司專利使用費。 1898年，馬可尼在英格蘭切爾姆斯福德的霍爾街開辦了世界上首家無線電工廠，雇傭了大約50人。

無線電的用途 無線電的最早應用于航海中，使用摩爾斯電報在船與陸地間傳遞信息?，F(xiàn)在，無線電有著多種應用形式，包括無線數據網，各種移動通信以及無線電廣播等。

以下是一些無線電技術的主要應用： 通信 聲音 * 聲音廣播的最早形式是航海無線電報。它采用開關控制連續波的發射與否，由此在接收機產生斷續的聲音信號，即摩爾斯電碼。

* 調幅廣播可以傳播音樂和聲音。調幅廣播采用幅度調制技術，即話筒處接受的音量越大則電臺發射的能量也越大。

這樣的信號容易受到諸如閃電或其他干擾源的干擾。 * 調頻廣播可以比調幅廣播更高的保真度傳播音樂和聲音。

對頻率調制而言，話筒處接受的音量越大對應發射信號的頻率越高。調頻廣播工作于甚高頻段（Very High Frequency,VHF）。

頻段越高，其所擁有的頻率帶寬也越大，因而可以容納更多的電臺。同時，波長越短的無線電波的傳播也越接近于光波直線傳播的特性。

* 調頻廣播的邊帶可以用來傳播數字信號如，電臺標識、節目名稱簡介、網址、股市信息等。在有些國家，當被移動至一個新的地區后，調頻收音機可以自動根據邊帶信息自動尋找原來的頻道。

* 航海和航空中使用的話音電臺應用VHF調幅技術。這使得飛機和船舶上可以使用輕型天線。

* 政府、消防、警察和商業使用的電臺通常在專用頻段上應用窄帶調頻技術。這些應用通常使用5KHz的帶寬。

相對于調頻廣播或電視伴音的16KHz帶寬，保真度上不得不作出犧牲。 * 民用或軍用高頻話音服務使用短波用于船舶，飛機或孤立地點間的通訊。

大多數情況下，都使用單邊帶技術，這樣相對于調幅技術可以節省一半的頻帶，并更有效地利用發射功率。 * 陸地中繼無線電（Terrestial Trunked Radio, TETRA）是一種為軍隊、警察、急救等特殊部門設計的數字集群電話系統。

電話 * 蜂窩電話或移動電話是當前最普遍應用的無線通信方式。蜂窩電話覆蓋區通常分為多個小區。

每個小區由一個基站發射機覆蓋。理論上，小區的形狀為蜂窩狀六邊形，這也是蜂窩電話名稱的來源。

當前廣泛使用的移動電話系統標準包括：GSM,CDMA和TDMA。運營商已經開始提供下一代的3G移動通信服務，其主導標準為UMTS和CDMA2000。

* 衛星電話存在兩種形式：INMARSAT 和 銥星系統。兩種系統都提供全球覆蓋服務。

INMARSAT使用地球同步衛星，需要定向的高增益天線。銥星則是低軌道衛星系統，直接使用手機天線 電視 * 通常的模擬電視信號采。
