建筑識圖(求建筑識圖入門知識,我是半路出家,要從最基本的開始)
1.求建筑識圖入門知識,我是半路出家,要從最基本的開始
建筑識圖1.緒論；2.制圖基本知識；3.投影基本知識；4.投影基本原理；5.投影變換；6.平面建筑形體的投影；7.曲面建筑形體的投影；8.建筑形體的表達方法；9.軸測投影；10.建筑施工圖；11.結構施工圖；12.正投影中的陰影；13.透視投影；14.展開投影；15.給水排水工程；16.AutoCAD繪圖基礎。
二：《土木建筑制圖》建筑安裝工程預決算的編審工作，其基礎除了應該了解，熟悉至精通建筑（房屋）的結構構件，組成和部位，相互間的關系和作用。重要的一課是識圖、讀圖。
工程識圖是專業性很強的一門學問。——什么圖可以作為預算的依據？——哪些圖可以計算出一件構造的工程量？——從哪些圖紙上可以計算出什么材料的實際耗用量？——有了工程量數據怎么來計算它的價值？——工程造價的依據有那些？今天開始的課程將逐步獲得答案。
1.1建筑識圖與工程量計算（P151） 一、建筑識圖1、基本概念 國家規定，一個工程項目應經過：（1）規劃和初步設計階段；（2）審查后擴大初步設計；（3）審查后施工圖設計、又稱技術設計。2、施工圖作用：指導施工，技術依據；指導結算，支付進度款依據；指導決算，結算工程款依據。
一套完整的施工圖應：A、首頁圖目：從建施01-、結施01-、水施01-、電施01-（又分強電、弱電、訊施01-）、電通01-。標準圖 設計總說明，內容包括：工程設計依據（批文、資金來源、地勘資料等），建筑面積，造價。
設計標準（建筑標準、結構荷載等級、抗震要求，采暖通風要求，照明標準，防火等級等）。施工要求（技術與材料）項目±0.000與總圖絕對標高的相對關系，室內外用材、強度等級。
裝修表 門窗表 B、建筑施工圖（簡稱建施）1、表示建筑物內部布置，外部形狀、裝修、構造、施工要求等，包括：縱橫墻布置、門、窗、樓群梯和公共設施（如洗手間、開水房等）。2、總平，平、立、剖和各構造詳圖（包括墻身剖面、樓梯、門窗、廁所、浴室、走廊、陽臺等構造和詳細做法、尺寸）。
3、文字說明，圖注。C、結構施工圖（簡稱結施）1、表示承重結構的布置、構件類型、大小尺寸、構造做法。
2、結構說明，基礎（包括樁基布置、埋置深度）各層結構布置平面和各構件的結構詳圖（包括柱、梁、板、樓梯、雨蓬、屋面等）。D、設備施工圖（簡稱設施）1、給排水、采暖通風、電氣照明說明、管網布置、走向、標高。
2、平面布置、系統軸測、詳圖安裝要求，接線原理。二、識讀施工圖的要領（P156）1、掌握投影原理和形態的各種表達方法，請閱讀P153、94甲型住宅初步設計。
2、熟悉和掌握建筑制圖國家標準的基本規定和查閱方法。如常用的圖例、符號、線型、尺寸和比例。
3、基本掌握和了解房屋構造組成。閱讀施工圖步驟 閱讀施工圖和編審工程預決算一樣，沒有捷徑可走，必須按部就班，系統閱讀，相互參照，反復熟悉，才不致疏漏。
1、先細閱說明書、首頁圖（目錄），后看建施、結施、設施。2、每張圖，先圖標、文字，后圖樣。
3、看建施，先建施，后結施、設施。4、建施先看平、立、剖、后詳圖。
5、結施先看基礎、結構布置平面圖，后看構件詳圖。6、設施先看平面、后看系統、安裝詳圖。
現實的施工圖由于設計單位缺乏自審、互審、工種會審、總工把關（特別是地方設計院）一系列審核制度，所以尺寸不符、軸中不符、構造不符、用材不符、說明不符、圖說不符、構件不符、詳圖不符等等層出不窮。搞預、決算編審特別應該注意，搞不好就失之毫里、差之千里！三、解說建筑總平面圖（P163） 總平圖上標注的尺寸，一律以M（米）為單位，它反映擬建房屋、構筑物等的平面形狀、位置和朝向、室外場地、道路、綠化等的布置，地形、地貌、標高以及與原有環境的關系和鄰界情況等。
為定位、施工放樣、土方施工及繪制水、電、衛、暖、煤氣、通訊、有線電視的總平面圖和施工總平面圖的依據。四、解讀建筑平面圖（P164）1、讀圖名、識形狀、看朝向；2、讀名稱、懂布局、組合；3、根據軸線、定位置、識開間、進深；4、掌握特殊表示、讀樓梯；5、讀尺寸、定面積、看高度、算指標；6、看圖例、識細部，認門窗代號；7、根據索引符號，可知總圖與詳圖關系。
五、解讀建筑立面圖（P168）1、從圖名或軸線編號了解何朝向立面圖；2、從立面圖上了解層數、長度和高度、門窗數量和位置、大??；3、立面圖上通常只標注標高尺寸，和結構標高會有不同；4、立面圖上標出各部分構造，裝飾節點詳圖的索引符號。六、建筑剖面圖的讀法（P169）1、據圖名、定位置、區分剖到與看到的部位；2、讀地面、樓面、屋面的形狀、構造；3、據標高、尺寸、知高度和大小；4、據索引符號、圖例，讀節點構造。
七、建筑詳圖（P176） 詳圖是表達細部構造和節點關系，構配件的構造與尺寸、用料、做法。詳圖包括：1、樓梯；2、外墻剖面；3、陽臺；4、單元詳圖；5、門窗詳圖。
八、結構施工圖（P193） 包括：1、結構設計說明書；2、結構布置平面圖；3、各承重構件（基礎、柱、墻、板、梁）詳圖、剖面圖、截面圖、節點大樣、局部構造等詳圖。結構施工圖，簡稱結施。
配合建施、設施指導施工、作。
2.在工地上看圖紙的基本知識和要點
一、熟悉擬建工程的功能 圖紙到手后，首先了解本工程的功能是什么，是車間還是辦公樓？是商場還是宿舍？了解功能之后，再聯想一些基本尺寸和裝修，例如廁所地面一般會貼地磚、作塊料墻裙，廁所、陽臺樓地面標高一般會低幾厘米；車間的尺寸一定滿足生產的需要，特別是滿足設備安裝的需要等等。
最后識讀建筑說明，熟悉工程裝修情況。 二、熟悉、審查工程平面尺寸 建筑工程施工平面圖一般有三道尺寸，第一道尺寸是細部尺寸，第二道尺寸是軸線間尺寸，第三道尺寸是總尺寸。
檢查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意邊軸線是否是墻中心線，廣東省制圖習慣是邊軸線為外墻外邊線。識讀工程平面圖尺寸，先識建施平面圖，再識本層結施平面圖，最后識水電空調安裝、設備工藝、第二次裝修施工圖，檢查它們是否一致。
熟悉本層平面尺寸后，審查是否滿足使用要求，例如檢查房間平面布置是否方便使用、采光通風是否良好等。識讀下一層平面圖尺寸時，檢查與上一層有無不一致的地方。
三、熟悉、審查工程立面尺寸 建筑工程建施圖一般有正立面圖、剖立面圖、樓梯剖面圖，這些圖有工程立面尺寸信息；建施平面圖、結施平面圖上，一般也標有本層標高；梁表中，一般有梁表面標高；基礎大樣圖、其它細部大樣圖，一般也有標高注明。通過這些施工圖，可掌握工程的立面尺寸。
正立面圖一般有三道尺寸，第一道是窗臺、門窗的高度等細部尺寸，第二道是層高尺寸，并標注有標高，第三道是總高度。審查方法與審查平面各道尺寸一樣，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
檢查立面圖各樓層的標高是否與建施平面圖相同，再檢查建施的標高是否與結施標高相符。建施圖各樓層標高與結施圖相應樓層的標高應不完全相同，因建施圖的樓地面標高是工程完工后的標高，而結施圖中樓地面標高僅結構面標高，不包括裝修面的高度，同一樓層建施圖的標高應比結施圖的標高高幾厘米。
這一點需特別注意，因有些施工圖，把建施圖標高標在了相應的結施圖上，如果不留意，施工中會出錯。 熟悉立面圖后，主要檢查門窗頂標高是否與其上一層的梁底標高相一致；檢查樓梯踏步的水平尺寸和標高是否有錯，檢查梯梁下豎向凈空尺寸是否大于2.1米，是否出現碰頭現象；當中間層出現露臺時，檢查露臺標高是否比室內低；檢查廁所、浴室樓地面是否低幾厘米，若不是，檢查有無防溢水措施；最后與水電空調安裝、設備工藝、第二次裝修施工圖相結合，檢查建筑高度是否滿足功能需要。
四、檢查施工圖中容易出錯的地方有無出錯 熟悉建筑工程尺寸后，再檢查施工圖中容易出錯的地方有無出錯，主要檢查內容如下： 1、檢查女兒墻砼壓頂?shù)钠孪蚴欠癯瘍?nèi)。 2、檢查磚墻下有梁否。
3、結構平面中的梁，在梁表中是否全標出了配筋情況。 4、檢查主梁的高度有無低于次梁高度的情況。
5、梁、板、柱在跨度相同、相近時，有無配筋相差較大的地方，若有，需驗算。 6、當梁與剪力墻同一直線布置時，檢查有無梁的寬度超過墻的厚度。
7、當梁分別支承在剪力墻和柱邊時，檢查梁中心線是否與軸線平行或重合，檢查梁寬有無突出墻或柱外，若有，應提交設計處理。 8、檢查梁的受力鋼筋最小間距是否滿足施工驗收規范要求，當工程上采用帶肋的螺紋鋼筋時，由于工人在鋼筋加工中，用無肋面進行彎曲，所以鋼筋直徑取值應為原鋼筋直徑加上約21mm肋厚。
9、檢查室內出露臺的門上是否設計有雨蓬，檢查結構平面上雨蓬中心是否與建施圖上門的中心線重合。 10、當設計要求與施工驗收規范有無不同。
如柱表中常說明：柱筋每側少于4根可在同一截面搭接。但施工驗收規范要求，同一截面鋼筋搭接面積不得超過50%。
11、檢查結構說明與結構平面、大樣、梁柱表中內容以及與建施說明有無存在相矛盾之處。 12、單獨基礎系雙向受力，沿短邊方向的受力鋼筋一般置于長邊受力鋼筋的上面，檢查施工圖的基礎大樣圖中鋼筋是否畫錯。
五、審查原施工圖有無可改進的地方 主要從有利于該工程的施工、有利于保證建筑質量、有利于工程美觀三個方面對原施工圖提出改進意見。 1、從有利于工程施工的角度提出改進施工圖意見 ①結構平面上會出現連續框架梁相鄰跨度較大的情況，當中間支座負彎矩筋分開錨固時，會造成梁柱接頭處鋼筋太密，搗砼困難，可向設計人員建議：負筋能連通的盡量連通。
②當支座負筋為通長時，就造成了跨度小梁寬較小的梁面鋼筋太密，無法搗砼，可建議在保證梁負筋的前提下，盡量保持各跨梁寬一致，只對梁高進行調整，以便于面筋連通和澆搗砼。 ③當結構造型復雜，某一部位結構施工難以一次完成時，向設計提出：砼施工縫如何留置。
④露臺面標高降低后，若露臺中間有梁，且此梁與室內相通時，梁受力筋在降低處是彎折還是分開錨固，請設計處理。 2、從有利于建筑工程質量方面，提出修改施工圖意見。
①當設計天花抹灰與墻面抹灰相同為1:1:6混合砂漿時，可建議將天花抹灰改為1:1:4混合砂漿，以增加粘結力。 ② 。
3.怎么識建筑圖
（一）識圖基本知識和技能
1.建筑制圖標準的基本規定
圖紙幅面 標題欄 線型（新增） 字體 圖線 尺寸標注 比例 常用建筑材料圖例
2.投影基本知識
投影的概念 投影的形成與分類 平行投影 三面正投影 標高投影 點、直線、平面的投影 用直角三角形法求一般位置線段的實長及傾角 共面直線和異面直線（新增）
3.基本形體的投影
長方體、棱柱、棱錐等平面立體的三面視圖 回轉曲面立體的投影 平面與平面立體相交 直線與平面立體相交 組合體的構成及形體分析
4.建筑形體的表達方法
基本投影圖 特殊投影圖 建筑形體投影圖的繪法及應用 投影選擇 建筑形體尺寸分類、尺寸標注 剖面圖、斷面圖的繪法及應用
（二）建筑施工圖的識圖
1.基本知識
建筑施工圖的形成及圖示特點 圖紙索引 定位軸線 標高符號 標準圖及分類
2.房屋施工圖的作用、內容及閱讀方法
建筑總平面圖 建筑平面圖 建筑立面圖 建筑剖面圖 建筑詳圖
（三）結構施工圖的識圖
1.基本知識
結構制圖標準一般規定 鋼筋在結構圖中的表示方法
2.結構施工圖的主要內容
基礎平面圖、基礎詳圖 磚混結構樓層結構平面布置圖 框架結構樓層結構平面布置圖 鋼筋混凝土梁、板、柱、剪力墻結構詳圖 樓梯結構詳圖
結構施工圖平面整體表示法的概念及適用范圍 在平面布置圖上表示各構件尺寸和配筋的方式 梁、柱、剪力墻的平法施工圖制圖
（四）建筑設備施工圖的識圖
1.建筑給水排水施工圖
建筑給排水工程包括的范圍 建筑內部給水系統的組成 建筑排水系統的組成 工程圖的圖示特點及表達方法 給水排水施工圖的組成及內容
2.電氣施工圖
電氣施工圖的圖線使用、圖例符號 電氣工程圖的組成 動力和照明線路及設備在圖上的表示方法 動力及照明工程圖的種類 動力及照明工程圖的一般特點 照明平面圖的閱讀 動力平面布置圖的識讀
以上為建筑識圖的基本內容，具體參看：土木工程制圖--同濟大學出版社
4.建筑工程鋼筋識圖基礎知識
原發布者：JIA119891010
表示抄兩根Φ20的鋼筋，通長布置，用于雙肢箍。⑵2Φ22+(4Φ12) 表示2Φ22為通長，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2
表示上部鋼筋5261上排為4Φ25，下排為2Φ25。⑷2Φ22+2Φ22 表示只有一排鋼筋，兩根4102在角部，兩根在中部，均勻布置。三、梁腰中鋼筋表示方法：⑴G2φ12
表示梁兩側的構造鋼筋，每1653側一根φ12。⑵G4Φ14
表示梁兩側的構造鋼筋，每側兩根Φ14。⑶N2Φ22
表示梁兩側的抗扭鋼筋，每側一根Φ22。⑷N4Φ18
5.建筑識圖入門的目錄
上篇 識圖基礎知識
1 施工圖的形成
1.1 投影基本概念
1.2 三面投影圖
1.3 剖面圖與斷面圖
2 建筑施工圖
2.1 建筑施工圖概述
2.2 建筑施工圖的組成
2.3 建筑設計總說明
2.4 建筑總平面圖
2.5 建筑平面圖
2.6 建筑立面圖
2.7 建筑剖面圖
2.8 建筑詳圖
2.9 如何識讀建筑施工圖
3 結構施工圖
3.1 結構施工圖概述
3.2 鋼筋混凝土構件的概念
3.3 基礎施工圖
3.4 樓蓋結構施工圖
3.5 鋼筋混凝土構件詳圖
3.6 鋼筋混凝土結構施工圖平面整體表示法
3.7 如何識讀結構施工圖
4 給排水施工圖識圖
4.1 給排水施工圖概述
4.2 給排水施工圖的組成
4.3 如何識讀給排水施工圖
5 建筑電氣施工圖識圖
5.1 建筑電氣施工圖概述
5.2 建筑電氣施工圖的組成
5.3 如何識讀建筑電氣施工圖
下篇 實例導讀
1 某住宅樓建筑施工圖實例導讀
2 某住宅樓結構施工圖實例導讀
3 某住宅樓給排水施工圖實例導讀
4 某住宅樓電氣施工圖實例導讀
附錄
附錄1 常用建筑材料圖例
附錄2 常用建筑構造圖例
附錄3 常用結構構件代號
附錄4 常用給排水工程圖例
附錄5 常用電氣、照明和電信平面布置圖例
附錄6 常用電氣設備文字符號
6.怎么認識建筑識圖
這個回答有點難度了，要靠想象力的，有些人天生就會看圖，有些人看圖后的聯想力不足。
圖紙類的：平面看布局，立面看建筑外觀跟結構，地基部分除安裝工程跟樁位和車庫規劃方數外，其他大部分還需要書面語言解釋（建筑規范模版套用修改適應項目），正常來說，入行三個月就必須要會識圖，如果三個月都看不懂圖建議還是轉行，至于業主的，懂建筑圖的布局好壞的一點就是，該布局要感覺舒服，屋型端正房間四四方方，窗門位布置合理，南北對流通風，東面窗或西面或南面陽臺均可，若西面窗臨客廳則是下下之選。宣傳圖冊做的再漂亮，要看實質，至于尺寸方面建議最好自己去量，現在很多樓盤虛報方數。
7.怎樣看圖紙的基本知識
說說看結構施工圖吧。
建筑結構識圖 它不是單獨一門學科，弄懂它必須要具有一定的工程圖形基本知識。今天的結構圖主要是平面結構布置；配以標準圖集；墻、柱、表；結構總說明；局部大樣等組成。

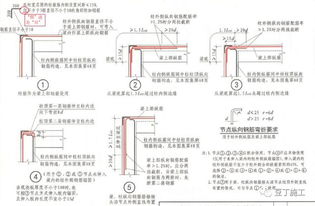

按照平法標準圖集（例如11G101系列）規定的名稱、代號、標注方法去讀懂平面結構布置圖上各個構件所在位置（平面位及標高）；各個構件之間的關系，平面圖上梁、板的配筋，你就收獲了一半；其次找墻、柱表知道各構件的截面尺寸及配筋；材料等級找結構總說明；節點構造看大樣及標準圖集。以上是個綱要。
假如連軸線、縱向筋、橫向筋、輪廓線。等的線型和意思都不知道，就談不上學懂建筑結構識圖咯。
8.建筑識圖基本的代號,圖例
L 梁 WL 屋面梁 DL 吊車梁、單坡梁 QL 圈梁 GL 過梁 LL 連系梁 JL 基礎梁 TL 樓梯梁、天窗系桿 KJL 框架梁 KZL 框支梁 *XL 現澆梁 *XGL 現澆過梁 *ML 門過梁 B 板 WB 屋面板 KB 空心板 CB 槽形板、天窗側板 ZB 折板 MB 密肋板 TB 樓梯板 GB 蓋板、溝蓋板 YB 預制實心板、檐口板 QB 墻板 TGB 天溝板 *YKB 預應力空心板 *XB 現澆板 KZZ 框支柱 Z 柱 KJZ 框架柱 GZ 構造柱 LT 檁條 WJ 屋架 TJ 托架 CJ 天窗架 KJ 框架 GJ 剛架 CT 承臺 SJ 設備基礎 ZH 樁 DQ 擋土墻 DG 地溝 ZC 柱間支撐 CC 垂直支撐 SC 水平支撐 T 梯 YP 雨蓬 YT 陽臺 LD 梁墊 M 預埋件 TD 天窗端壁 W 鋼筋網 G 鋼筋骨架 J 基礎 AZ 暗柱 *CTL 承臺梁 *GWJ 鋼屋架 *JLQ 剪力墻
縱筋加強帶 JQD 某部位有較大荷載時以加強筋取代原位置配筋；
后澆帶 HJD 與墻或梁后澆帶貫通，砼標號提高一個等級并參加膨脹劑（即膨脹混凝土）二次澆灌；
局部升降板 SJB 與同層板厚、配筋相同，結構標高差≤300，如下沉式衛生間底板；
加腋板 JB 腋高和腋寬由設計定；
板洞 BD 最大邊長或直徑
板翻邊 FB 板邊上翻高度一般≤300;
挑檐板 TY 鋼筋在上，如雨棚；
