模擬電路dxp(學DXP畫原理圖和PCB圖需要哪些)

1.學DXP畫原理圖和PCB圖需要哪些基礎知識

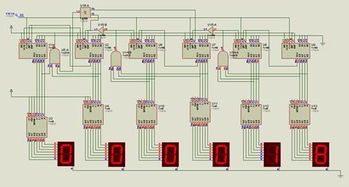

如果你已經基本掌握了DXP的畫圖技巧，只需要去熟悉你要畫的圖的原理，將他們分模塊然后分別連就好了，開始先學一點簡單點得。比如先畫用89C51和74HC595驅動數碼管、蜂鳴器、等等。多畫幾次就會勒。這種東西就是自己多練，看視頻也就這樣。

我學了數電模電電路理論，但是畫電路原理圖，PCB 也沒感覺用了什么那知識。老師應該有給電路圖吧。照著把原理圖先畫出來先。畫完再看。其實畫電路不需要會分析電路，分析好了電路也不一定畫的出來、這個看你到底是想干嘛。、做雙面板就直接開始畫原理圖，然后封裝什么的都弄好了，導入生成PCB。排版。布線就完了。

2.模擬電路基礎知識

原發布者：zhanghefangha

第1章電路的基礎知識1.1電路和電路模型1.2電路中的主要物理量1.3電路的基本元件1.4基爾霍夫定律1.5基爾霍夫定律1.6簡單電阻電路的分析方法第1章電路的基礎知識本章要求：本章要求：1.理解電壓與電流參考方向的意義；1.理解電壓與電流參考方向的意義；理解電壓與電流參考方向的意義2.理解電路的基本定律并能正確應用；理解電路的基本定律并能正確應用；3.了解電路的有載工作、開路與短路狀態，了解電路的有載工作、開路與短路狀態，理解電功率和額定值的意義；理解電功率和額定值的意義；4.會計算電路中各點的電位。會計算電路中各點的電位。1.1電路和電路模型電路是電流的通路，電路是電流的通路，是為了某種需要由電工設備或電路元件按一定方式組合而成?；螂娐吩匆欢ǚ绞浇M合而成。1.電路的作用（1）實現電能的傳輸、分配與轉換實現電能的傳輸、發電機升壓變壓器輸電線降壓變壓器電燈電動機電爐。（2）實現信號的傳遞與處理（2）實現信號的傳遞與處理話筒揚聲器放大器2.電路的組成部分電路的組成部分電源：電源提供電能的裝置升壓變壓器輸電線負載：負載取用電能的裝置電燈電動機電爐。發電機降壓變壓器中間環節：傳遞、中間環節：傳遞、分配和控制電能的作用2.電路的組成部分2.電路的電路的組成部分信號源：信號源提供信息信號處理：信號處理：放大、調諧、放大、調諧、檢波等話

3.模擬電路基礎知識是什么

模電就是處理模擬電子信號的東西（連續變化的電子信號，就像溫度的連續變化一樣），其實說全面點，模電包括“低頻電子”和“高頻電子”，普通電子專業的模電教材是低頻的，而高頻有專門的教材。

初學者先學低頻吧。

這個知識就太多了，因?yàn)樾盘柺呛軓?fù)雜的，用到的東西當然多了。

其實放大就是模電里很核心的一塊內容的，不要單純地去理解“放大”，要按照用途來理解，比如阻抗變換等等。. 其實對于初學者，能把二極管、三極管的原理與電路弄清楚就OK了，再適當?shù)亟佑|下電容和電感，把它們的典型電路和原理弄清楚了，模電就學成了。

4.模擬電路基礎知識

一、半導體器件包括半導體特性，半導體二極管，雙極結性三極管，場效應三極管等。

導電性介于良導電體與絕緣體之間，利用半導體材料特殊電特性來完成特定功能的電子器件。二、放大電路的基本原理和分析方法：1.原理：單管共發射極放大電路；雙極性三極管的三組態---共射 共基 共集；場效應管放大電路--共源極放大。

分壓自偏壓式共 源極放大，共漏極放大，多級放大，2方法 直流通路與交流通路；靜態工作點的分析；微變等效電路法；圖解法等等。三、放大電路的頻率響應單管共射放大電路的頻響--下限頻率，上限頻率和通頻帶頻率失真波特圖多級放大電路的頻響四、功率放大互補對稱功率放大電路—— OTL（省去輸出變壓器），OCL（實用電路）五、集成放大電路放大電路（amplification circuit）能夠?qū)⒁粋€(gè)微弱的交流小信號（疊加在直流工作點上），通過一個裝置（核心為三極管、場效應管），得到一個波形相似（不失真），但幅值卻大很多的交流大信號的輸出。

實際的放大電路通常是由信號源、晶體三極管構成的放大器及負載組成。偏置電路，差分放大電路，中間級，輸出級。

六、放大電路的反饋正反饋和負反饋負反饋：四組態——電壓串聯，電壓并聯，電流串聯，電流并聯負反饋。（注意輸出電阻和輸入電阻的改變）負反饋的分析：Af=1/F（深度負反饋時）七、模擬信號運算電路理想運放的特點（虛短虛地）；比例運放（反向比例運放，同向比例運放，差分比例運放）；求和電路（反向輸入求和，同向輸入求和）積分電路，微分電路；對數電路，指數電路；乘法電路，除法電路。

八、信號處理電路有源濾波器（ 低通LPF，高通HPF。帶通BPF，帶阻BEF）電壓比較器（過零比較器，單限比較器，滯回比較器，雙限比較器）九、波形發生電路正弦波振蕩電路（條件，組成，分析步驟）RC正弦波振蕩電路（RC串并聯網絡選頻特性）LC 正弦波振蕩電路 （LC并聯網絡選頻特性電感三點式電容三點式）石英晶體振蕩器非正弦波振蕩器（矩形波，三角波，鋸齒形發生器）十、直流電路單相整流電路濾波電路（電容濾波，電感濾波 ，復式濾波）倍壓整流電路（二倍壓整流電路，多倍壓整壓電路）串聯型直流穩壓電路是涉及連續函數形式模擬信號的電子電路，與之相對的是數字電路，后者通常只關注0和1兩個邏輯電平。

“模擬”二字主要指電壓（或電流）對于真實信號成比例的再現，它最初來源于希臘語詞匯αν?λογο?，意思是“成比例的。

5.學習模擬電路之前要會什么基礎知識

學習模擬電路之前要掌握的基礎知識有：電路基礎，信號與系統，復變函數。

電路基礎

1.電壓電流

電流的參考方向可以任意指定，分析時：若參考方向與實際方向一致，則 i>0，反之i<0。 電壓的參考方向也可以任意指定，分析時：若參考方向與實際方向一致，則u>0反之u<0。

2.功率平衡一個實際的電路中，電源發出的功率總是等于負載消耗的功率。

3.全電路歐姆定律：U=E-RI

4.負載大小的意義：電路的電流越大，負載越大。電路的電阻越大，負載越小。

5.電路的斷路與短路

電路的斷路處：I=0,U≠0 電路的短路處：U=0,I≠0 。

基爾霍夫定律 ：

1.幾個概念：支路：是電路的一個分支。結點：三條（或三條以上）支路的聯接點稱為結點?；芈罚河芍窐?gòu)成的閉合路徑稱為回路。網孔：電路中無其他支路穿過的回路稱為網孔。

2.基爾霍夫電流定律：

(1)定義：任一時刻，流入一個結點的電流的代數和為零?；蛘哒f：流入的電流等于流出的電流。

(2)表達式：i進總和=0 或： i進=i出

(3)可以推廣到一個閉合面。

3.基爾霍夫電壓定律

定義：經過任何一個閉合的路徑，電壓的升等于電壓的降?；蛘哒f：在一個閉合的回路中，電壓的代數和為零。或者說：在一個閉合的回路中，電阻上的電壓降之和等于電源的電動勢之和。

電位的概念

(1)定義：某點的電位等于該點到電路參考點的電壓。

(2)規定參考點的電位為零。稱為接地。

(3)電壓用符號U表示，電位用符號V表示

(4)兩點間的電壓等于兩點的電位的差 。

(5)注意電源的簡化畫法。

信號與系統

信號與系統是大學本科層次的專業課，它的先修和基礎課為高等數學、線性代數、概率論與數理統計、隨機過程、矩陣論、電路分析基礎、模擬電子線路、數學物理方程、高頻電子線路、復變函數、大學物理。

學生應熟練地掌握本課程所講述的基本概念、基本理論和基本分析方法，并利用這些經典理論分析、解釋和計算信號、系統及其相互之間約束關系的問題。

復變函數

以復數作為自變量和因變量的函數就叫做復變函數 [1] ，而與之相關的理論就是復變函數論。解析函數是復變函數中一類具有解析性質的函數，復變函數論主要就是研究復數域上的解析函數，因此通常也稱復變函數論為解析函數論。

6.學Protel DXP要掌握哪些知識啊

最起碼的電路知識還是要掌握的，比如模電和數電。這個是最最基本的，沒有這個可能連電路都不能理解。

其次，要學習一下元件封裝的概念，比如同樣的一個型號的元件，可能有好幾種封裝，你必須了解你所畫的電路圖里面的所有元件的封裝。

第三，要著重學習線路分布對電路性能的影響，特別是如果你打算做高頻的電路，導線的寄生電容可是很可怕的，你必須學會如何布線消除它！

可能需要著重學習的就是以上的幾項了，最好有學長或已經熟悉這個軟件的人來帶帶你，只要領著擬做一次或兩次完整的操作就行了。然后的工作就是慢慢積累經驗，經驗和實戰是Protel最需要的東西！

祝成功！
