數據電路的設計方法方法(數字電路的分析方法)

1.數字電路的分析方法

數字電路主要研究對象是電路的輸出與輸入之間的邏輯關系，因而在數字電路中不能采用模擬電路的分析方法，例如，小信號模型分析法。由于數字電路中的器件主要工作在開關狀態，因而采用的分析工具主要是邏輯代數，用功能表、真值表、邏輯表達式、波形圖等來表達電路的主要功能。

隨著計算技術的發展，為了分析、仿真與設計數字電路或數字系統，還可以采用硬件描述語言，使用如ABEL語言等軟件，借助計算機來分析、仿真與設計數字系統。

2.總結數字電路設計的一般方法

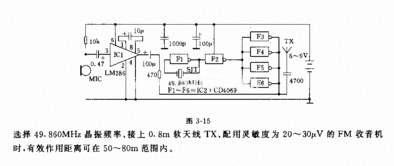

/link?url=__DmD0by3DLMuongq

/link?url=kC-qB1hN__-rIihTfJ7Ey

簡答題：

分析系統功能，寫出所有輸入、輸出信號的邏輯關系、狀態轉換關系，化簡，盡量選擇集成度高的器件，必要時轉換邏輯表達式。

軟件仿真通過，搭建實驗電路，調試確定最終電路結構與參數。

3.電氣控制電路設計有哪些方法

設計的方法主要有分析設計法和邏輯設計法兩種。

1、分析設計法

分析設計法是根據生產工藝的要求選擇適當?shù)幕究刂骗h(huán)節（單元電路）或?qū)⒈容^成熟的電路按其聯鎖條件組合起來，并經補充和修改，將其綜合成滿足控制要求的完整線路。當沒有現成的典型環節時，可根據控制要求邊分析邊設計。

分析設計法的優點是設計方法簡單，無固定的設計程序，它是在熟練掌握各種電氣控制電路的基本環節和具備一定的閱讀分析電氣控制電路能力的基礎進行的，容易為初學者所掌握，對于具備一定工作經驗的電氣技術人員來說，能較快地完成設計任務，因此在電氣設計中被普遍采用；其缺點是設計出的方案不一定是最佳方案，當經驗不足或考慮不周全時會影響線路工作的可靠性。為此，應反復審核電路工作情況，有條件時還應進行模擬試驗，發現問題及時修改，直到電路動作準確無誤，滿足生產工藝要求為止。

2、邏輯設計法

邏輯設計法是利用邏輯代數來進行電路設計，從生產機械的拖動要求和工藝要求出發，將控制電路中的接觸器、繼電器線圈的通電與斷電，觸點的閉合與斷開，主令電器的接通與斷開看成邏輯變量，根據控制要求將它們之間的關系用邏輯關系式來表達，然后再化簡，做出相應的電路圖。

4.數字電路學習方法

數字電路的基本概念、基本原理、分析方法、設計方法和實驗調試方法。

1、同學們首先要掌握基本的原理和方法。只要掌握了基本的原理和方法，就可以分析給出的任何一種數字電路；也可以根據提出的任何一種邏輯功能，設計出相應的邏輯電路。

2、對于各類數字集成電路器件，重點是掌握他們的外部特性，包括邏輯功能和輸入、輸出端的電氣特性。為了更好的理解和運用電路器件的外部特性，需要熟悉他們的輸入電路和輸出電路的結構及其原理。

至于內部的電路結構和詳細工作過程都不是重點，不需要去記憶。 3、重視實驗和課程設計。

實驗前要先預習，實驗在本課程中有著重要的作用，它可以幫助驗證所學的理論，加深對理論知識的理解和掌握，培養理論聯系實際的能力，培養實際動手能力及實驗技能，培養分析問題與解決問題的能力；課程設計為綜合應用所學的數字電路知識、模擬工程設計提供了極好的課堂，可以利用課程設計加強自我綜合能力的訓練。 4、學會查閱器件手冊。

從數字集成電路數據手冊上查找所需要的器件型號，同時研究所選器件的功能真值表（時序器件還要研究時序圖），從功能真值表中獲取以下信息：①該器件本身的邏輯功能，②該器件的正確使用方法，③使用中注意事項等。 5、按時、獨立地完成規定的作業。

做習題是一個非常重要的環節，它對于鞏固概念、啟發思考、熟悉分析運算過程、暴露學習中的問題和不足是不可缺少的。 6、利用網絡學習、輔導答疑、習題測試等。

7、經常瀏覽相關期刊、網站，了解數字電子技術的最新發展動態和新近推出的電子器件及其大致功能特點等。學生應知應會內容 一、學生應會能力 1、數字電路分析能力 2、邏輯電路設計能力 3、常用儀器使用能力 4、邏輯電路制作能力 5、故障排除能力 6、仿真工具使用能力 7、實訓報告編寫能力 8、自學能力 9、職業素質養成 二、學生應知的理論知識 1、數字電路基礎 要知道：數字信號中1和0所表示的廣泛含義；十進制數、二進制數和十六進制數的表示方法與它們之間的相互轉換方法；8421BCD碼的表示方法及其與十進制數的轉換方法，邏輯函數、邏輯變量、邏輯狀態的含義；與、或、非所表示的邏輯事件；邏輯函數真值表的含義及表示規律和方法。

會寫出：邏輯與、或、非、與非、或非、與或非、異或、同或等的邏輯表達式、真值表、邏輯符號及其規律；邏輯函數式、真值表及邏輯圖三者間的轉換；負邏輯符號的邏輯式。 會使用：邏輯代數化簡邏輯函數式；最小項及其編號表示邏輯函數式；卡諾圖化簡邏輯函數式。

2、集成邏輯門電路 要知道：邏輯電路高電平、低電平與正負邏輯狀態的關系。CMOS反相器閾值電壓UTH的含義與VDD的關系。

74H和74LS的UTH值的區別，集成邏輯電路主要參數的含義與所表示的性能。邏輯符號控制端符號上非號、小圓圈含義及其門電路上小圓圈符號含義的區別。

三態門使能控制的作用及輸出高阻的含義。 會畫出：OD門、OC門、傳輸門、三態門的邏輯符號。

與門、或門、非門、與非門、或非門輸入波形所對應的輸出波形。 會使用：OC門、OD門、傳輸門、三態門的功能。

會處理：CMOS集成邏輯電路的存放和焊接的措施，各種門電路空余的輸入端、各種門電路系列間的接口。 3、組合邏輯電路 要知道：組合邏輯電路的特點，組合邏輯電路的分析步驟和設計步驟。

編碼器、譯碼器、數據分配器和數據選擇器的含義。 會分析：用邏輯函數化簡表達式、真值表描述的組合邏輯電路的邏輯功能。

會設計：根據邏輯事件設定輸入和輸出變量及其邏輯狀態的含義，根據因果關系列出真值表，寫出邏輯函數式并進行化簡后的邏輯圖。 會使用：用功能表表示的各種中規模集成器件的編碼器、優先編碼器、譯碼器、數碼顯示七段譯碼器、數據選擇器的引腳功能。

會畫出：用譯碼器或數碼選擇器構成與或邏輯函數式的電路圖。 4、集成觸發器 要知道：觸發器的工作特點、基本RS觸發器功能，同步觸發器特點，脈沖邊沿觸發器工作特點，T和T'觸發器的功能。

會畫出：與非門、或非門組成基本RS觸發器的電路及邏輯符號圖，上升邊沿觸發的D觸發器、下邊沿觸發的JK觸發器和邏輯符號圖及其輸出波形圖，用JK和D觸發器構成T'觸發器的連線圖。 會寫出：RS觸發器、D觸發器、JK觸發器的狀態方程式。

會背出：JK觸發器的輸出Q的狀態在CP下降沿作用下與輸入JK狀態的關系。 會使用：集成觸發器直接置位、復位端SD、RD、和 、的狀態在各種情況下的設置方法。

5、時序邏輯電路 要知道：時序邏輯電路的工作特點、同步時序邏輯電路的分析方法、寄存器和移位寄存器及計數器的功能。同步與異步的含義。

會使用：由功能表反映的雙向移位寄存器、各種類型各種型號中規模集成計數器引腳功能、異步和同步清零或置數。 會畫出：用反饋清零、反饋置數方法在異步或同步情況下的N進制計數器電路接線。

6、脈沖電路 要知道：微分、積分電路功能；555定時器各引腳的功能、其閾值輸入端及輸出端電壓的邏輯規律；單穩態觸發器、多諧振蕩器和施密特觸發器三種電路的基本功能。 會選用：實現脈寬定時、延時控制脈沖、脈。

5.配網線路設計有哪幾個步驟

配網設計在電力設計里面是算最簡單的了，技術含量也不算很高，拿10kV及以下的配網設計舉例，主要可以從以下幾個步驟來做：

1、取得項目之后到現場進行數據測量，現在除了施工單位一般都是采用的手持式GPS儀器進行測量；

2、將測量的數據進行繪制CAD圖紙；在圖紙中包含中壓、低壓平面路徑圖，10kV地理接線圖，斷面圖；

3、寫設計說明書；

4、桿位明細表；

5、工程材料明細表；

6、技經預算等。

當然還有后面的和施工方交樁、校正、錄ERP、審核等。這里面的具體步驟是很繁雜的。

6.怎樣設計電路方案

第一步，清楚你所設計的方案需要實現的功能或達到的目標；

第二步，清楚你所設計的方案的工藝要求與約束條件；

這兩步必須反復確認，多詢問，多商量，越詳細越全面越好，不要有任何細節的疏漏。然后把這些內容編制成設計任務書，作為設計依據備案（最好有相關方面的人簽字確認），方便查詢。有的時候設計任務書不用自己寫，客戶或領導會寫好給你，你照做就可以了；

第三步，繪制方案框圖，方法就不細說了。框圖要畫的詳細，寧可多畫些可能無用的，也別漏掉可能有用的；

第四步，確定方案，列出兩種可以選擇的方案，先選擇一種進行；

第五步，選擇核心部件與主要部件，有時候必須做一些簡單的計算，將部件與計算值都列出表格，特別是要將接口參數列出，確定各部件之間的接口沒有問題；

第六步，如果方案有對成本的要求，則再對另一個方案重復第五步。然后做價格比較。當然主要還是考慮性?xún)r(jià)比；

第七步，上報方案待審批；

第八步，繪制電路原理圖、元件部件布局圖，接線圖，外殼或柜體圖，列出材料清單。

希望對你有所幫助！
