4.1 示波器法
示波器法師把兩個被測信號同時加到雙蹤示波器的兩個Y通道,直接進行比較,根據兩個波形的時間間隔△T與波形周期T的比,計算相位差Φ(見圖1)。
示波器測量相位差尚有橢圓法等,這些方法的主要缺點是精度不高。

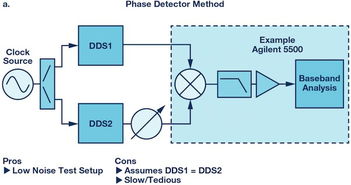

4.2 零示法
零示(比較)法是用可變移相器與被測信號串聯后,和另一同頻率信號同時加在相位比較器如示波器、指示器等上,調節可變移相器,使比較器指示零值相位,則移相器上的讀值即為兩信號間的相位差。這種測量方法的精度決定于所使用的移相器的精度,一般達十分之幾度。
4.3 直讀式相位計法
直讀式相位計具有直讀相位差的優點,并具有測量速度快,能顯示相位變化等優點??蛇M(jìn)行直讀測量相位差的方法有:相敏檢波器法、環形調制器法、數字式直讀相位計法以及矢量電壓表法。目前使用較多的則為數字式直讀相位計法和矢量電壓表法。
(1)數字式直讀相位計法
測量相位差的基本原理與測量時間間隔大體相同,見時頻測量。即將被測兩信號電壓經
過脈沖形成電路,變換成尖脈沖,去控制雙穩態觸發器,由此產生寬度為△T的閘門信號。使時間閘門開啟(圖2),時鐘振蕩器產生頻率為f0的標準脈沖通過時間閘門加到計數器,計數值為N。可證明兩信號間的相位差Φ正比于N,由此可在計數器上直接讀下它們之間的相位差Φ。這種相位計適用于低頻信號相位差的測量。
(2)矢量電壓表法
采用取樣電路,將1~1 000MHz信號頻率降低到固定的低頻頻率(如20kHz),然后用直讀相位計讀下兩信號間的相位差。測量精度可達±1.5°左右。
