橋梁樁基施工方法(橋梁樁基施工常見方法)

1.橋梁樁基施工常見方法

橋梁樁基施工常見方法：一、工程概況 火星北路瀏陽河特大橋位于長沙市北部，自芙蓉區火星村跨越瀏陽河至開福區鴨子鋪。

主橋為中承式類雙層鋼箱拱橋，上部結構：主拱為懸鏈線鋼箱拱肋無絞結構，通過64根柔性吊桿，每一吊點采用雙桿自主拱吊住16道鋼箱型橫梁，橫梁間設4道鋼箱型縱梁，橋面荷載通過鋼筋混凝土雙肋板梁結構傳遞給鋼橫梁；下部結構：拱橋兩側主承臺為兩個42.4*26.04*4.5的大體積鋼筋混凝土承臺，基礎為鉆孔灌注樁基礎。共有樁長為59m，樁徑為2m的樁60根， 根據工程地質狀況，決定采用φ200沖擊鉆機在枯水季節沖擊成孔，鉆孔過程中根據地質變化情況選擇泥漿和沖程。

二、沖擊鉆機成孔施工工藝流程 該橋鉆孔施工的工藝流程為：1.測量定位；2.加固鉆機底座；3.埋設鋼護筒；4. 沖擊鉆機安裝就位；5. 沖擊成孔；6.成孔檢查；7.清孔；8.鋼筋籠制作、吊裝、就位；9.二次清孔；10.灌注混凝土；11.待砼終凝后拔出鋼護筒。（一）測量定位 建立施工測量控制網，校核測量儀器，樁位放樣座標、高程計算，根據測量控制網用全站儀定出樁位。

（二）加固鉆機底座 橋位地勢較平坦開闊，屬沖積堆積區，礫巖裂隙較發育，局部溶蝕強烈，為巖溶發育區，由于地質情況復雜，因此在鉆機就位前，對鉆機底座進行支墊和加固，防止鉆機在沖擊成孔過程中下沉和傾斜。（三）埋設鋼護筒 為固定樁位，保護孔口不坍塌，保持孔內水頭以維護孔壁，用10t振動錘將鋼護筒壓入，入土深度根據河床土質情況來確定，一般應埋入河床沖刷線以下1.5m并穿過軟土、粉沙層，鋼護筒采用10mm厚的鋼板卷制成筒狀，直徑為2.3m， 護筒保證有足夠的強度和剛度且不漏水。

（四）沖擊鉆機安裝就位 鉆機就位時，墊平鉆機，保持平穩，嚴防在沖擊過程中移位、沉陷；鉆機就位后，進行樁位校核，保證就位準確?？浊俺ＷC“三通”外，應儲備一定數量的粘土、片石，以備調配泥漿比重，處理斜孔和穿越溶洞時使用。

（五）沖擊成孔 開孔一般投入大比例粘土，造濃漿（相對密度1.4~1.6），采用小沖程進行底打緊擊造孔，以上述方式穿過覆蓋層、粉沙層2~4m后，再按正常的沖擊成孔工藝成孔，鉆進過程中要嚴密觀察護筒內的水頭，保持比施工水位高出1.5~2m， 并派專人檢查地質變化情況及泥漿指標。根據不同的地質狀況調整不同指標的泥漿，當通過漂石層時，如表面不平整，應先投放粘土或小片石將表面墊平，再沖擊鉆進，防止發生斜孔、塌孔現象。

沖錘擊穿溶洞頂板后，無論溶洞是否填充、半填充、未填充，也無論是否漏漿，均向孔內投入片石，同時視情況亦可加適量3~5cm的碎石、袋裝粘土和水泥，然后采用小沖程沖擊，如此反復操作，達到擠塞溶洞通道、加固孔壁，以便順利通過溶洞。為防止鉆架使用時間過長，可能會產生位移；孔內有探頭石，會造成偏孔， 因此每個臺班檢查鉆機不少于一次。

（六）成孔檢查 當孔深達到設計要求后，應對孔深、孔徑、垂直度進行終孔檢查。檢查方法是：用φ25的鋼筋焊成直徑為2m，長為9m的檢孔器，吊入孔內直放到孔底檢測，如檢孔器放不到孔底，則說明樁孔有縮徑或局部偏孔現象，在檢孔器沉入孔底的過程中，根據懸掛著檢孔器的鋼絲繩的傾斜程度可判斷孔壁是否傾斜：傾斜度用鉛垂線、鋼尺檢測。

（七）清孔 當鉆孔達到設計深度，經建設各責任主體方確認后，開始清孔。清孔采用換漿法進行，以已凈化的、相對密度較低的泥漿壓入，把相對密度較大的泥漿和懸浮鉆渣換出孔外，保持孔內液面穩定，直到孔內泥漿的各項指標及沉渣厚度符合規范及設計要求為止。

（八）鋼筋籠的制作、吊裝、就位 鋼筋籠就近成型。鋼籠主筋搭接采用閃光對焊，箍筋與主筋采用點焊，主筋與加勁箍應100%焊接牢固。

由于鋼筋籠直徑比較大，采用在鋼筋籠加勁箍內加焊三角形撐，以加強鋼筋籠結構的整體性，防止鋼筋籠在吊裝過程中變形。鋼筋籠制作時安裝聲測管，聲測管上下管口用木塞封口。

在每個加勁箍外周焊接8個7cm厚鋼筋籠保護層“耳環”，鋼筋籠制作完成后，按程序通過驗收后采用50T吊車吊放。鋼筋籠采用分2段制作和吊裝，兩段鋼筋籠的主筋錯開搭接、焊接長度應符合設計、規范要求，三角形撐在鋼筋籠下放過程中割除。

導管的安裝：導管直徑為φ300mm， 壁厚5mm，每節長2~5m， 另配1m長導管各一節，接頭由絲扣連接，并用橡膠圈密封。導管使用前經過接頭抗拉試驗和不小于孔內水深1.3倍的水密承壓試驗。

混凝土灌注開始時，導管底部距孔底的距離約為40cm。（九）二次清孔 鋼籠安放完畢后，孔內泥漿各項指標、孔內沉渣如超出要求，應采用二次清孔方法，直到泥漿各項指標、沉渣符合要求為止。

二次清孔后及時組織實施灌樁工作。（十）灌注水下混凝土 各項準備工作完備， 應及時組織實施灌樁工作，一般情況下， 導管及漏斗、儲料斗安裝完畢， 灌注工作隨即開始， 它包括兩個部分： 拌和及運輸、現場澆注。

混凝土的拌和主要控制配合比、拌和時間、坍落度、和易性等幾個指標。施工時要根據設計配合比， 材料當時的含水量調節成施工配合比， 并依此認真計量， 加強現場監督、現場檢查并隨機留取規。

2.橋梁樁基的施工工藝有哪些

1. 第一用鉆機鉆孔

第二下鋼筋籠

第三灌注混凝土

第四破樁頭

第五做承臺

2. 橋梁樁基礎最常用的是鉆孔灌注樁，就是采用回旋鉆機鉆孔，吊裝鋼筋籠并澆筑混凝土。一般用于細粒土，粗粒土一般采用沖擊鉆。挖孔樁容易出現安全問題，現在很少用。設計方會對樁基施工工藝有要求。

3. 樁基按成樁方式分為以下三類：

1）非擠土樁：干作業法鉆（挖）孔灌注樁，泥漿護壁法鉆孔灌注樁，套管護壁法鉆孔灌注樁。

2）部分?jǐn)D土樁：沖孔灌注樁，擠擴孔灌注樁，預鉆孔沉樁，敞口預應力混凝土灌注樁。

3）擠土樁：沉樁（錘擊法、靜壓法、震動沉入等）。

3.橋梁施工樁基施工順序有哪些

對于橋梁樁基施工順序如下： 1、測量放樣（確定樁位中心）； 2、搭設鉆孔平臺（如果樁在岸上，墊平，只要能承受鉆機正常操作就可以了；深水中要首先打鋼管樁支撐平臺）； 3、確定鋼護筒安裝位置，岸上采用將樁測量中心用“十”字線引到預計鋼護筒邊緣附近，而后再將十字線端頭位置用木樁固定，再來安裝鋼護筒；水中在鋼平臺上采用同樣方法，在鋼護筒邊緣確定好十字線的位置。

鋼護筒安裝就以十字線來精確定出鋼護筒的中心； 4、安裝鉆機，將鉆錘定位于鋼護筒中心；測量護筒頂標高，記錄； 5、準備好鉆渣取樣工具、鉆芯放置盒、鉆孔記錄本等； 6、在岸上：安裝好泥漿泵（泥漿池首先要挖好；泥漿池的體積一般為鉆孔樁體積的1.5倍）；在水中：有泥漿船的就應當停穩好泥漿船，做好鉆孔泥漿循環準備，其他與在岸上的一樣； 7、準備好測量繩，時刻準備測量鉆孔深度；準備好泥漿檢測器具； 8、準備好鉆孔巖土取樣工具，以便判斷鉆孔方法； 9、準備好鉆孔樁出現的泥漿濃度不夠、塌孔現象、出渣設備，如：化工原料（護壁原料、黃泥、膨潤土、工業堿等）； 10 、開始鉆孔，記錄鉆孔開始時間、臺班工作時間、臺班鉆孔深度、取巖土樣品，標注巖樣大概標高等； 11、判斷巖樣情況，時刻掌握好鉆孔進度，發現不正常，要及時處理，不可等待； 12、掌握鉆孔深度，不要超過設計深度5cm; 13、清孔，檢測泥漿指標（比重、含砂率、沉淀層厚度）； 14、檢孔，用檢孔器檢驗鉆孔孔徑、斜度、設計深度等； 15、待檢孔驗收合格后，安放鋼筋籠；準備灌注混凝土的前期工作（導管壓水、分節長度、漏斗導管配套、支架穩定、道路堅固暢通等）； 16、開始灌注混凝土，這里最重要的是首盤混凝土，一般首盤混凝土含砂率比正常混凝土高，以便混凝土在導管中能很好地潤滑；而且首盤混凝土的儲量要在混凝土灌注后，保證埋導管深度不小于1米；混凝土灌注最好連續進行，中途拆導管的時間盡量短，不至使混凝土在導管的時間過長而產生初凝致堵管； 17、在澆灌混凝土的同時，不斷用測量繩測量混凝土面的標高，以便掌握澆灌動態，判斷是否澆灌正常，一旦發現混凝土不斷澆灌，但混凝土面標高不增，就有可能有大面積塌孔，應當停止?jié)补?，待處理后再來?18、當混凝土面上升到接近設計樁頂標高后，要注意澆灌速度，掌握預澆混凝土量要高出設計樁頂80cm左右（樁頭處理高度）； 19、當混凝土澆筑完畢，馬上拔出鋼護筒（岸上），水中的鋼護筒只能留著，帶混凝土達到使用強度后，再割去多余的部分； 20、樁頭處理。由于樁頭部分混凝土是在第一盤混凝土壓水時，有很多雜質和水混合，不宜作為樁身的結構混凝土，必須要清除，所以在澆灌混凝土?xí)r要將澆灌超出樁頂設計標高80cm左右；現在要將這個80cm鑿除。

4.橋梁樁基的施工工藝

橋梁樁基的施工工藝如下：（一）鉆孔灌注樁 根據地質情況，本工程鉆孔樁采用CZ30型沖擊鉆管錐分次成孔法鉆進成孔，施工方法如下：1.測量定位 采用全站儀坐標法對鉆孔樁樁位放樣，埋好護筒后在護筒四周標記。

2.鉆孔前準備 （1）平整場地，圍堰筑島 旱地島面高于地面10~20cm，水中筑島島面標高應高于施工水位1.0~1.5m，筑島頂面面積應滿足鉆機和吊機行走需要。（2）埋設護筒 護筒用6~10mm鋼板卷制，護筒直徑較鉆孔直徑大20~25cm，長度視地質條件不同而異，一般采用開挖埋設法，開挖直徑應比護筒外徑大80~100cm，吊裝就位后，對中檢查，平面中心位移不大于50cm，保持垂直，用粘土沿四周對稱分層填壓夯實，護筒的埋深旱地不少于1m，護筒頂面應高于島面0.2~0.5m，并高于施工水位或地下水位1.5~2.0m，水中墩、護筒底應進入河床底不少于0.5m。

(3)粘土選備：鉆孔前貯備足夠數量的粘土，以滿足造漿需要，粘土以造漿能力強，粘度大為好。（4）鉆機就位 鉆機就位對鉆孔質量和能否順利鉆進關系重大，就位時應保證管錐中心對準樁位中心，并將鉆機支墊牢固。

3.鉆進 （1）泥漿配制 分次成孔工藝有自身造漿的功能，不需要在孔外先制備泥漿，可直接往孔內加粘土，通過管錐的沖壓作用，自身造漿。施工中，每工班至少測定兩次泥漿性能。

（2）開孔 為保證鉆孔能順利進行，須對護筒底孔壁進行處理，開孔時，不要急于進尺，在護筒底1m范圍內，多填粘土，用直徑50cm實心鉆頭反復沖擠以加固護筒底孔壁，護筒底孔壁加固好后，即可進行小管錐鉆進。（3）小管錐鉆進 護筒底孔壁加固處理完成后，即用小管錐（錐徑0.46m）鉆進，管錐邊鉆進邊出碴，鉆進時可一次鉆至孔底，也可分段成孔。

（4）擴孔：當小管錐完成小孔鉆進后，用與鉆孔直徑相匹配的管錐，逐級更換管錐，進行擴孔，直至TRANBBS設計孔徑，擴孔時應按小管錐的鉆進方式一次到底或分段鉆進。（5）沖程選定 孔壁穩定、鉆進正常時，一般選用0.6~1.0m，易塌孔地層或有塌孔跡象時選用0.35~0.6m。

(6)保持水頭高度 由于分次成孔每次鉆孔擴孔時都要將上次鉆擴時護好的孔壁破壞，所以必須隨時注意保護水頭高度。水頭高度應高于施工水位或地下水位1.5~1.8m，并不低于護筒上口10~20cm，掏碴時及時補水，通過透水性強的地層或有塌孔跡象時，可加大水頭高度。

（7）粘土投入量 在需要泥漿護壁的地層，鉆進時應經常向孔內投放粘土，以保證泥漿的質量。砂土、卵石土層直徑為0.75~1.25m的孔，每延長米成孔投入粘土0.5~1.0m3；直徑為1.5~2.0m的孔，每延米成孔投入粘土1.0~1.2m3。

4.清孔 成孔后，用管錐將鉆碴基本掏凈，然后按離子懸浮法進行清孔處理，即清孔前24h，按1（木屑）：0.3（燒堿）：1（水泥）：30（粘土）適量水的比例配成膏狀混合物，配制數量1m成孔體積，清孔時將膏狀混合物，分三次拋入孔底，并用管錐沖砸5~10min，使膏狀混合物均勻地溶于孔底泥漿中，用管錐掏渣，當搗至泥漿比重為1.03~1.06時，清孔終了。5.吊裝鋼筋籠 鋼筋籠由鋼筋班負責分段制作，用鉆架或吊車安裝，鋼筋籠接長用2臺電焊機焊接，逐段連接逐段下放。

鋼筋籠定位后，及時澆注混凝土，以防止坍孔。6.灌注水下混凝土 采用導管法進行水下混凝土的灌注，導管直徑為250mm，壁厚8mm，一般節長2.0m，另外配置1節長4m,2節長1m的導管，以方便調節導管長度。

導管接頭處有膠圈密封防水，水下砼現場拌合，鉆架起吊入倉。灌注首批混凝土其數量須經過計算，使其有一定的沖擊能量，把泥漿從導管中排出，并能把導管下口埋入砼，其深度不少于1m。

當混凝土裝滿漏斗后，剪斷隔水栓上的鐵絲，混凝土即隨隔水栓一起下入到孔底，排開泥漿。在整個澆注過程中，導管在混凝土中埋深2~6m，利用導管內混凝土的超壓力使砼的澆注面逐漸上升，直至高于設計標高1m。

沖擊鉆施工工藝流程圖《鉆孔樁施工工藝流程圖》。（二）墩臺施工方法 岸上承臺、系梁基坑采用挖機開挖，人工清理余土；一般水中墩采用草袋圍堰施工系梁。

用風鎬鑿除樁頭砼，修復樁基變形鋼筋，并焊接立柱鋼筋，按設計鋪設墊層，綁扎承臺、系梁鋼筋，模板采用組合鋼模。對本工程內圓柱式墩，根據其截面尺寸制作相應的定型鋼模板，柱高小于10m的采用一模到頂，大于10m的采用兩節整體鋼模，模板拼好后三個方向用Ф8鋼筋借助手拉葫蘆定于地錨上，以便調整模板中心及垂直度，在得到監理工程師批準后一次澆筑成型。

對橋臺臺身采用涂塑竹膠板，內置Ф14拉模鋼筋，砼一次澆注成型。蓋梁支架雙柱蓋梁擬采用托架式，即在立柱內預留孔洞，插入Ф32精軋螺紋鋼筋作支承，上置I36a工字鋼，鋪設方木和底模；對獨柱蓋梁，擬采用滿堂支架，蓋梁底模采用涂塑竹膠板，側模采用大塊鋼模，上、下設Ф20體外拉模鋼筋。

（三）蓋梁及臺帽施工 采用門式支架來進行蓋梁和墩臺帽的施工。門架搭設密度縱向間距1.0m，橫向間距為1.5m，貝雷梁鋼支墩設置于承臺上，在貝雷梁與鋼支墩間設砂板，以便脫模、落架。

1.地基處理 原地面用砂礫回填夯實、整平，場地四周設60cm*40cm深的排水溝，鋼支墩置于承臺上，門式支架基礎。

5.現在橋梁樁基施工的最新方法

場地回填土厚3.0~8.0米，夯擊能量選用E=320T?m，錘重16噸，直徑2.0米，落距20米，平均夯擊能量為120T?m/m2，加固深度為8.0米。

2.夯點布置

根據土層情況和建筑物對地基要求，采用正三角形網格布置，三角形邊長3.5米。

3.夯擊點數和遍數

第一、二遍采用點夯，夯擊分別為5擊、4擊，第三遍用低能100T?m全場地滿夯。

4.間歇時間

每兩遍間歇時間為7天。

二、強夯施工方法

強夯施工采用有自動脫鉤裝置的50噸履帶式起重機，強夯施工步驟如下：

1.清理并平整場地。

2.標出第一遍夯點位置，起重機就位。

3.將錘起吊到預定高度，待夯錘脫鉤自由下落后，放下吊鉤，若發現因坑底傾斜面造成夯錘歪斜時，應及時將坑底整平。

4.重復步驟3，完成第一遍全部夯點的夯擊。

5.用推土機將夯坑推平。

6.7天后按上述步驟逐次完成全部夯遍數，最后用低能量滿夯，將場地表層夯實。

7.測量夯后場地高程。

三、強夯施工質量控制

1.施工前檢查錘重和落距，以確保單擊夯擊能量符合設計要求。

2.在每遍夯擊前，應對夯點放線進行復核，夯完后檢查夯坑位置，發現偏差或漏夯應及時糾正。

3.施工過程中記錄每個夯點的夯沉量作為原始記錄。

四、強夯質量檢測

采用標準貫入試驗、室內土工試驗和地基土壓板豎向靜荷試驗三種檢測方法。

1.標準貫入檢測點為43個，地基承載力平均為220KPa。

2.室內土工試驗取6個鉆孔土樣，共計18組，經地礦部廣東中心實驗室進行土工試驗，地基承載力平均為220KPa。

3.地基壓板豎向靜荷載試驗點三個，委托廣東省建筑工程質量檢測中心站進行測試，結果滿足設計要求。

6.橋梁基礎主要施工方法

橋梁基礎的施工方法主要是根據基礎類型、地質情況、具備的施工機具以及工期要求和成本造價等相關條件來決定的。

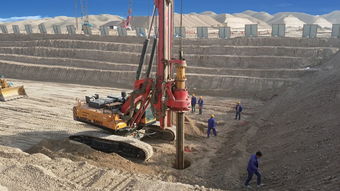

舉個例子：設計為鉆孔灌注樁基的這類基礎主要有回旋鉆進法、沖孔鉆進法、人工挖孔法以及旋挖鉆進法。而回旋鉆進法又分為正循環回旋鉆進與反循環回旋鉆進，沖孔鉆進又分為沖擊錘和沖擊爪，人工挖孔分為風炮機鑿打法和爆破法以及水磨鉆法等等。

當然這只是指一種類型的基礎，還有其他很多類型的基礎，施工方法就更多了，比如還有擴大基礎、管樁基礎、沉井基礎、鋼管樁基礎等等。
