1.ug五軸曲面銑編程的操作步驟是什么
NX 多軸加工培訓 預備知識與要求 熟悉NX軟件的基本操作。
例如坐標系、圖層、導航器操作、曲線的操作、裝配的概念、等 要求有一定CNC編程基礎和數控加工經驗。 熟悉NX三軸編程，至少有3個月軟件使用的時間。
目標 掌握多軸加工的概念 多軸外形輪廓加工 多軸等高加工 多軸流線加工 可變軸曲面輪廓銑-刀軸控制方法 后處理建構 多軸G代碼仿真仿真 議程 議程 議程 議程 議程 多軸加工方法介紹 放置MCS在第四軸轉盤中心或第五軸轉盤中心中心。在機床上操作者設定轉臺的中心為零點 優點：易于操作，但坐標值經過了系統內部轉換 編程員編程時不需要考慮太多的東西 使用Main/local/Fixture offset 優點。
2.關于UG編程的詳細步驟

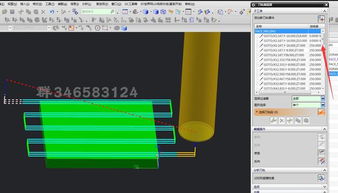

3D圖形的編修（比如說面的修剪、建立毛坯等）----進入加工模塊----建立加工坐標系----建立并生成刀路，如粗加工、二次開粗、半精加工、精加工、清角、清邊----干涉檢查---后處理生成機床識別的文件。
至于你說粗加工多少量，這些個參數，不同的材料、不同的刀具、不同的機床等，都是不同的，這些參數是要經過實際的驗證才能確定的，比如說鋁的就可以每刀切削深度大點，但是鋼的就必須小點。
這種參數，你得自己去試驗，就算別人告訴你，也是沒多少用，更何況這種東西一般的公司都是做為公司重要技術參數的。當然也不是說完全拿不到。
3.ug五軸曲面銑編程的操作步驟是什么
NX 多軸加工培訓 預備知識與要求 熟悉NX軟件的基本操作。
例如坐標系、圖層、導航器操作、曲線的操作、裝配的概念、等 要求有一定CNC編程基礎和數控加工經驗。 熟悉NX三軸編程，至少有3個月軟件使用的時間。
目標 掌握多軸加工的概念 多軸外形輪廓加工 多軸等高加工 多軸流線加工 可變軸曲面輪廓銑-刀軸控制方法 后處理建構 多軸G代碼仿真仿真 議程 議程 議程 議程 議程 多軸加工方法介紹 放置MCS在第四軸轉盤中心或第五軸轉盤中心中心。在機床上操作者設定轉臺的中心為零點 優點：易于操作，但坐標值經過了系統內部轉換 編程員編程時不需要考慮太多的東西 使用Main/local/Fixture offset 優點。
4.UG的操作技巧有哪些
1. 左鍵選擇，中建確定，多個物體要選擇的時候直接左鍵選擇下去就可以，不必按住CTRL（和PROE,SW類似有所不同），shift+左鍵減去選擇對象，右鍵快捷菜單（短時。
延時按右鍵選擇顯示模式），選擇物體的時候配合選擇過濾器將事半功倍，當許多對象集中時，可以左鍵按住延時，出現列表，在列表中選擇需要的對象（PROE采用右鍵快捷菜單似乎更人性化，SW希望據說在09中增加了此功能）2. 從4.0開始，可以直接關掉打開的文件，比且可以直接選擇模板執行工作，選擇模板后直接能進入相應模塊3. 按中建旋轉，旋輪縮放，shift+中建平移，左鍵+中建拖動縮放，右鍵+中鍵拖放平移，右鍵快捷菜單中有設置（取消）旋轉點，中鍵延時按，出現方點后右鍵確定，也可設置設置選中點為旋轉點（UG5新增功能）4. 坐標系統，UG把坐標系統分工作坐標系統和全局坐標系統，全局坐標是固定的，工作坐標也就是當前采用的坐標系，一些基于坐標的命令都是采用當前坐標（部分命令可以選擇坐標系通），當前坐標可以采用坐標命令靈活變換，但是模型樹中不記錄這樣的操作，對后面修改模型階段不是很好，UG采用的是基于結果式模型樹（proe,sw采用的是基于過程式），此功能祝定了UG必須采用基于方程式參數化思想（PROE基于草繪和參數傳遞思想，SW取二者之長，I-DEAS不倫不類）5. 圖層，目前UG僅支持256個圖層，靈活運用各個命令對于后續工作很重要，尤其是團隊合作時更重要，UG自頂向下設計中（還有工程圖）其中一些功能將映射圖層，如果圖層標準不同，將很對裝配以及2D工程圖的后續操作帶來麻煩，設置圖層是一個繁瑣的活，采用宏命令可解決此問題，也可以改模板，4以后版本默認圖層已經做好了。圖層工具—“在試圖中可見”命令結合工程圖中的顯示命令出工程圖將事半功倍6. 編輯\對象顯示，中操作所有顯示有關的選項，透明度、顏色、網格、線條等，做面的時候有時候需要看UV線方向，需要顯示UV線，可定義UV線條個數，可惜不能像SW一樣參數化抽取出來，UG有抽線命令（等參數曲線）可惜到5的時候抽線不帶參數，以前版本在抽取幾何命令中抽線帶參數7. UG的選擇和隱藏\顯示功能都有差選功能，可以通過運算選擇需要的對象，這個功能似乎是學到IDEAS的，在單個零件中隱藏功能比圖層功能似乎要好用多了（不專業的用法還是不推薦的好）8. 數據接口方面，從5.0開始UG的數據接口已經集成到主程序中，不用在安裝主程序后再安裝轉換數據接口，其功能也集成到文件菜單中，5.0的接口在數據轉化功能上有所加強，parasolid格式比較容易成功，STEP格式有待提高9. UG偶爾出錯后顯示有問題，用一次“適合窗口”命令后顯示問題就能解決，原以為是盜版軟件的問題，后來用正版居然也發現此問題，真的是遺憾啊10. UG中的命令種類和數量繁多，光CAD方面就有200多個，經常會遇到忘記命令在什么地方的情況，幫助里面有“命令查找器”能方便解決這個問題，且支持中文搜索，不過印象中牛叉5最開始的版本是沒有這個功能的，要打補丁11. UG默認的工作目錄在UGII里面，在屬性起始目錄中修改成自己的工作目錄能減少很多問題，這個目錄就是UG的其實目錄，可在此目錄中設置參數文件，和PROE原理相同，只是UG能自動記錄工作目錄，UG將文件保存的目錄默認為工作目錄，PROE需要工作前設置12. UG選擇線的時候通常會帶有方向，近選擇點為線的起始點，選擇方向的時候近選擇點為方向的指向點，當方向與想要的方向相反時，雙擊箭頭可改方向13. UG與其它軟件最大的優勢，有一點就是它有公差的概念，并且對于單個特征能利用公差融合作用消除計算誤差，當模型提示計算間隙大于公差的時候，修改公差值通常能解決此問題，以前用PROE的時候可把俺給害死了14. 牛叉中所有面線創建的時候采用的是坐標右手原則，方向不能確定的時候試著用右手比劃一下草圖部分15. 在繪制草圖界面中，草圖操作（編輯）\重定義線框（串）-----用來重定義草圖輪廓，設計的時候經常遇到修改設計，如果只是修改尺寸還好說，若是增減結構了，輪廓線要改變，需要重新定義輪廓。
不過UG沒有PROE的主動替換輪廓線的功能，遇到輪廓線與下游設計有父子關系的時候就麻煩了16. 草圖生成器（試圖）\重新附著草圖-----重新定義草圖附著面，此命令在下游設計更改，而上游需要轉到下游的時候很方便，此命令曾經讓俺感慨萬千，有一次設計一套模具，設計完了后，客戶說要在中間添加一個部件結構，還好有此命令，在上游插入此結構，整個設計改變草圖附著面后整體下挪，若無此命令，中間修改大亂內部線面ID那就麻煩了，俺可是TOP-DOWN搞出來的啊17. 在模型狀態下，插入\草圖----然后在草圖名字里面可以選擇需要編輯的草圖名字18. 在草圖界面下，首選項\草圖----可以設置所有草圖繪制的界面屬性.”保留尺寸”----在三維狀態下，草圖尺寸依然存在（此選項只有在草圖界面的設置中才而已修改），不過感覺不太實用，僅僅在需要輸入很多關系的時候，尺寸太多怕記不住才這樣做，做完后還得藏起來真麻煩，還是SW順手一點，雙擊特。
