無線充電的原理是什么

無線充電原理是通過近場感應，由無線充電設備將能量傳導到充電終端設備，終端設備再將接收到的能量轉化為電能存儲在設備的電池中。能量的傳導采用的原理是電感耦合，可以保證無外露的導電接口，不僅可以省去設備間雜亂的傳輸線，對于諸如電動牙刷等經常與液體等導電介質接觸的電子設備都更加安全。

目前無線充電主要有以下三種形式:

1.電磁感應式無線充電

2.磁場共振式無線充電

3.無線電波式無線充電

無線充電原理——電磁感應式無線充電

電磁感應無線充電是應用最多的無線充電解決方案，高中物理課本就有提及的通過初級線圈一定頻率的森流電，再利用電磁感應在次級線圈中產生一定的電流，從而將能量從傳輸端轉移到接收端。目前最為常見的充電墊解決方案就采用了電磁感應，事實上，電磁感應解決方案在技術實現上并無太多神秘感，中國本土的比亞迪公司，早在2005年12月申請的非接觸感應式充電器專利，就使用了電磁感應技術。

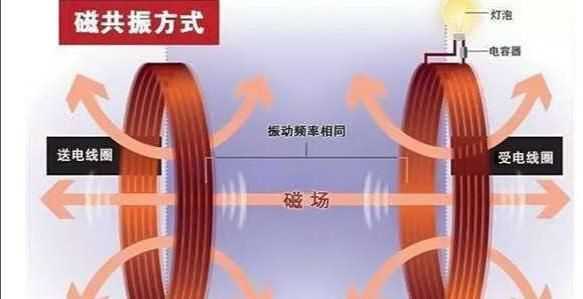

無線充電原理——磁場共振式無線充電

磁場共振式無線充電由能量發送裝置，和能量接收裝置組成，當兩個裝置調整到相同頻率，或者說在一個特定的頻率上共振，它們就可以交換彼此的能量，是目前正在研究的一種技術。由麻省理工學院(MIT)物理教授Marin Soljacic帶領的研究團隊利用該技術點亮了兩米外的一-盞60瓦燈泡,并將其取名為WiTricity。該實驗中使用的線圈直徑達50cm，還無法實現商用化，如果要縮小線圈尺寸，接收功率自然也會下降。

無線充電原理——無線電波式無線充電

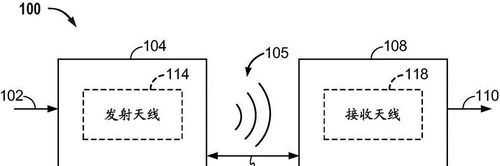

這是發展較為成熟的技術，類似于早期使用的礦石收音機，主要有微波發射裝置和微波接收裝置組成，可以捕捉到從墻壁彈回的無線電波能量，在隨負載作出調整的同時保持穩定的直流電壓。此種方式只需一個安裝在墻身插頭的發送器，以及可以安裝在任何低電壓產品的“蚊型”接收器。

無線充電是什么原理

無線充電原理是電磁感應式，電磁感應無線充電利用的是電生磁，磁生電的電磁感應原理，即“電”與“磁”的相互轉化。

無線充電還有一種原理是磁場共振，磁場共振是由能量發送裝置，和能量接收裝置組成，當兩個裝置調整到相同頻率，或者說在一個特定的頻率上共振，它們就可以交換彼此的能量。

無線充電原理李永樂

無線充電原理

無線充電技術源于無線電能傳輸技術，以手機無線充電為例，在充電板和手機上面分別有兩個線圈，充電板的線圈接通電源后，給下面的線圈加上交流電就會產生一個不斷變化的磁場，手機放在充電板上時，手機背蓋上的線圈感應到磁場的變化會出現感應電流，再把電流轉換成直流電，這樣就可以給手機電池進行充電。

無線充電工作原理

主要有三種：電感、諧振和無線電波

目前主要應用電磁感應技術和偕振技術兩種

電磁感應：初級線圈一定頻率的交流電，通過電磁感應在次級線圈中產生一定的電流，從而將能量從傳輸端轉移到接收端。它是第一代手機無線充電，技術成熟，但只能單對單短距充電（qi標準，1cm內，5瓦以?xún)?nèi)），而不能類似WiFi那樣單對多充電。

偕振技術為第二代，原理是由能量發送裝置，和能量接收裝置組成，當兩個裝置調整到相同頻率，或者說在一個特定的頻率上共振，它們就可以交換彼此的能量，是目前正在研究的一種技術

若研發成功，即可提供單對多充電（距離5米內，500內，類似WiFi），很有前景

所以，現在市場上主流產品均為電感技術，執行Qi標準，一般只要是Qi標準的充電寶/底座（發射端），都能對Qi標準的手機后殼/保護殼（接收端）進行充電，現在三星、LG、諾基亞、飛利浦等都有類似產品銷售，國內比較好的有深圳欣希電子、安吉克科技等
