500型萬用表使用(萬用表500型的使用方法視頻)
1.萬用表500型的使用方法 視頻
MF500-B 型萬用電表使用時，將紅表筆接“+”，黑表筆接“*”。
具體使用方法如下：1.測量交直流電壓把轉換開關撥到交直流電壓檔，量程開關撥到直流電壓檔或交流電壓檔。直流電壓有 2.5V,10V,50V,250V,500V 五個量程，交流電壓有 10V,50V,250V,500V 四個量程。
在測量未知電壓時量程應選最大量程，然后逐漸減少到合適檔位（使指針偏轉刻度在 1/3 到 2/3 滿刻度之間），以免燒壞萬用表。將表筆并聯接于被測點，若為直流電壓時，紅表筆接“+”，黑表筆接“-”，若正負極性接反，會造成指針損壞。
讀相應的刻度線。在使用萬用表時應特別注意萬用表表頭標尺的刻度線，其中自上而下第一條是歐姆檔刻度線，二條是電壓、電流的共用刻度線，大部分萬用表第三條是交流電壓 10V 專用刻度線。
2.測量電阻把轉換開關撥到歐姆檔，倍率開關撥到恰當?shù)奈恢茫驯粶y(cè)電阻接在表筆間，表頭上的讀數乘上倍率，就是所測電阻的阻值，使用萬用表測量電阻時，要注意調零。3.測量電流把轉換開關撥到電流檔，量程開關撥到直流電流檔或交流電流檔。
萬用表的電壓檔和電流檔的使用有許多相似之處，使用萬用表測電流時將表筆串聯在被測電路中。以MF500型指針式萬用表為例，介紹萬用表的使用方法：（1）表頭 萬用表的表頭是靈敏電流計。
表頭上的表盤印有多種符號，刻度線和數值。符號A一V一Ω表示這只電表是可以測量電流、電壓和電阻的多用表。
表盤上印有多條刻度線，其中右端標有“Ω”的是電阻刻度線，其右端為零，左端為∞，刻度值分布是不均勻的。符號“-”或“DC”表示直流，“~”或“AC”表示交流，“~”表示交流和直流共用的刻度線。
刻度線下的幾行數字是與選擇開關的不同檔位相對應的刻度值。表頭上還設有機械零位調整旋鈕，位于表盤下部中間的位置，用以校正指針在左端指零位。
MF500型多用表有4條刻度線。從上往下數，第一條刻度線是測量電阻時讀取電阻值的歐母刻度線。
第二條刻度線是用于交流和直流的電流、電壓讀數的共用刻度線。第三條刻度線是測量10V以下交流電壓的專用刻度線。
第四刻度線是測量音頻電平（Audio level） -10~+22dB 。(2)轉換開關 轉換開關的作用是選擇測量的項目及量程。
萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程。
一般的萬用表測量項目包括：“mA”，直流電流；“V”，直流電壓；“V”，交流電壓；“Ω”：電阻。每個測量項目又劃分為幾個不同的量程以供選擇。
①直流電壓 有2.5V 10V 250V 500V五個量程擋位。②交流電壓 有10V 50V 250V 500V四個量程擋位。
③直流電流 有50μA,1/10/100/500mA四個常用檔位。④電阻 有*1 ,*10 ,*100, *1K ,*10K五個倍率擋位。
（3）表筆和表筆插孔 表筆分為紅、黑二只。使用時應將紅色表筆插入標有“+”號的插孔，黑色表筆插入標有“-”號的插孔。
（一）萬用表的使用方法1、萬用表使用前，應做到：（1）萬用表水平放置。（2）應檢查表針是否停在表盤左端的零位。
如有偏離，可用小螺絲刀輕輕轉動表頭上的機械零位調整旋鈕，使表針指零。（3）將表筆按上面要求插入表筆插孔。
（4）將選擇開關旋到相應的項目和量程上，就可以使用了。2、萬用表使用后，應做到：（1）拔出表筆。
（2）將左邊選擇開關旋至“.”檔，若無此檔，右邊選擇開關旋至 交流電壓最大量程檔，500V”檔。（3）若長期不用，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。
萬用表測量直流電壓 以測量1.5V的直流電源電壓為例：1、選擇量程。萬用表直流電壓檔標有“V”或DCV，有2.5伏、10伏、50伏、250伏和500伏五個量程。
根據電路中電源電壓大小選擇量程。由于電源電壓只有1.5伏，所以選用2.5伏或10伏檔。
若不清楚電壓大小，應先用最高電壓檔測量，逐漸換用低電壓檔。2、測量方法。
萬用表應與被測電路并聯。紅筆應接被測電路和電源正極相接處，黑筆應接被測電路和電源負極相接處。
如圖示。3、正確讀數。
仔細觀查表盤，直流電壓檔刻度線是第二條刻度線，用10V檔時，可用刻度線下第三行數字直接讀出被測電壓值。注意讀數時，視線應正對指針。
讀數方法：若量程檔為1V，則意指滿量程為1V，刻度線上共10隔，即每隔為0.1V；若量程檔為2.5V，則意指滿量程為2.5V，即每隔為0.25V；依次類推。注意：若萬用表反接，則會造成指針反偏，損壞表針，故要提醒學生注意方向。
萬用表測量交流電壓 以測量電源插座電壓為例：測量交流電壓的方法和測量直流電壓的方法相似，所不同的是交流電沒有正、負之分，所以測量交流時，表棒也無需分正、負。讀數方法也和直流一樣，只是數字應看標有交流符號AC的刻度線上的指針位置。
1、選擇量程。將萬用表打到標有V和ACV的交流電壓檔。
因被測電壓為220V，所以選擇500V檔。若不清楚電壓大小，應先用最高電壓檔測量，逐漸換用低電壓檔。
2、測量方法。萬用表兩表筆接到所要測量的電壓兩端即可。
3、正確讀數。讀法和直流電壓一樣。
萬用表測量直流電流1.選擇量程：萬用表直流電流檔標有“mA”有1mA、10mA、50mA、100mA三檔量程。選擇量程，應根據電路中的電流大小，這里可選10。
2.如何正確使用MF500
MF500-B 型萬用電表使用時，將紅表筆接“+”，黑表筆接“*”。具體使用方法如下：
萬用表的使用方法
一、萬用表使用前，應做到：
1. 萬用表水平放置。
2. 應檢查表針是否停在表盤左端的零位。如有偏離，可用小螺絲刀輕輕轉動表頭上的機械零位調整旋鈕，使表針指零。
3. 將表筆按上面要求插入表筆插孔。
4. 將選擇開關旋到相應的項目和量程上，就可以使用了。
二、萬用表使用后，應做到：
1. 拔出表筆。
2. 將左邊選擇開關旋至“.”檔，若無此檔，右邊選擇開關旋至 交流電壓最大量程檔，500V”檔。
3. 若長期不用，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。
右邊的兩個孔是測量交直流2500V和直流5A的。
擴展資料：
萬用表又稱為復用表、多用表、三用表、繁用表等，是電力電子等部門不可缺少的測量?jī)x表，一般以測量電壓、電流和電阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量?jī)x表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）等。
萬用表不僅可以用來測量被測量物體的電阻，交直流電壓還可以測量直流電壓。甚至有的萬用表還可以測量晶體管的主要參數以及電容器的電容量等。充分熟練掌握萬用表的使用方法是電子技術的最基本技能之一。常見的萬用表有指針式萬用表和數字式萬用表。指針式多用表是一表頭為核心部件的多功能測量?jī)x表，測量值由表頭指針指示讀取。數字式萬用表的測量值由液晶顯示屏直接以數字的形式顯示，讀取方便，有些還帶有語音提示功能。萬用表是公用一個表頭，集電壓表、電流表和歐姆表于一體的儀表。
萬用表的直流電流檔是多量程的直流電壓表。表頭并聯閉路式分壓電阻即可擴大其電壓量程。萬用表的直流電壓檔是多量程的直流電壓表。表頭串聯分壓電阻即可擴大其電壓量程。分壓電阻不同，相應的量程也不同。萬用表的表頭為磁電系測量機構，它只能通過直流，利用二極管將交流變?yōu)橹绷?，從而?shí)現交流電的測量。
參考資料：百度百科-萬用表
3.萬用表的使用?具體說出他的各種使用方法和怎么用最好給個網站或者
萬用表的使用的注意事項（1）在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時，使萬用表指針指在零電壓或零電流的位置上。
（2）在使用萬用表過程中，不能用手去接觸表筆的金屬部分，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。 （3）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時，更應注意。
否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
（4）萬用表在使用時，必須水平放置，以免造成誤差。 同時，還要注意到避免外界磁場對萬用表的影響。
（5）萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
歐姆擋的使用一、選擇合適的倍率。 在歐姆表測量電阻時，應選適當?shù)谋堵剩怪羔樦甘驹谥兄蹈浇?/p>
最好不使用刻度左邊三分之一的部分，這部分刻度密集很差。二、使用前要調零。
三、不能帶電測量。四、被測電阻不能有并聯支路。
五、測量晶體管、電解電容等有極性元件的等效電阻時，必須注意兩支筆的極性。六、用萬用表不同倍率的歐姆擋測量非線性元件的等效電阻時，測出電阻值是不相同的。
這是由于各擋位的中值電阻和滿度電流各不相同所造成的，機械表中，一般倍率越小，測出的阻值越小。 萬用表測直流時一、進行機械調零。
二、選擇合適的量程檔位。三、使用萬用表電流擋測量電流時，應將萬用表串聯在被子測電路中，因?yàn)橹挥写B接才能使流過電流表的電流與被測支路電流相同。
測量時，應斷開被測支路，將萬用表紅、黑表筆串接在被斷開的兩點之間。特別應注意電流表不能并聯接在被子測電路中，這樣做是很危險的，極易使萬表燒毀。
四、注意被測電量極性。五、正確使用刻度和讀數。
六、當選取用直流電流的2。 5A擋時，萬用表紅表筆應插在2。
5A測量插孔內，量程開關可以置于直流電流擋的任意量程上。七、如果被子測的直流電流大于2。
5A，則可將2。5A擋擴展為5A擋。
方法很簡單，使用者可以在“2。5A”插孔和黑表筆插孔之間接入一支0。
24歐姆的電阻，這樣該擋位就變成了5A電流擋了。接入的0。
24A電阻應選取用2W以上的線繞電阻，如果功率太小會使之燒毀。目前的萬用表分為指針式和數字式，它們各有方便之處，很難說誰好誰壞，最好是能夠備有指針和數字式的各一個。
業余電子制作有一個指針式的MF30型萬用表也就可以了，這可是一種經典型號。還有元老級的MF500型萬用表，廉價的MF50萬用表，一般都可以在電訊商店買到。
萬用表的三個基本功能是測量電阻、電壓、電流，所以老前輩們叫它三用表。 現在的萬用表添加了好多新功能，尤其是數字式萬用表，如測量電容值，三極管放大倍數，二極管壓降等，更有一種會說話的數字萬用表，能把測量結果用語言播報出來。
（其實不是很難，Bitbaby曾有一度很想用單片機和語音電路做一個：-）數字式萬用表也有許多經典型號，如DT830C,DT830C,DT890D等，后面的后綴表示功能上的區別，其中DT830C已經買到了三十多元一個，夠便宜的。 Bitbaby在學校里裝過一個MF50的萬用表，電路原理并不復雜，只是那么多的元件沒有印刷板來固定，而是直接焊在接線板上，自己裝對初學者來說還是麻煩了點。
萬用表最大的特點是有一個量程轉換開關，各中功能就是靠這個開關來切換的。 基本上，用A-來表示測直流電流，一般毫安檔和安培檔各又分幾檔。
V-表示測直流電壓，高級點的萬用表有毫伏檔，電壓檔也分幾檔。V~是用來測交流電壓的。
A~測交流電流。Ω歐姆檔測電阻，對于指針式萬用表，每換一次電阻檔還要做一次調零。
調零就是把萬用表的紅表筆和黑表筆搭在一起，然后轉動調零鈕，使指針指向零的位置。hFE是測量三極管的電流放大系數的，只要把三極管的三個管腳插入萬用表面板上對應的孔中，就能測出hFE值。
注意PNP、NPN是不同的。以下以MF30型萬用表為例，說明萬用表的讀數。
第一條刻度線是電阻值指示，最左端是無窮大，右端為零，當中刻度不均勻。電阻檔有R*1、R*10、R*100、R*1K、R*10K各檔，分別說明刻度的指示再要乘上的倍數，才得到實際的電阻值（單位為歐姆）。
例如用R*100檔測一電阻，指針指示為“10”，那么它的電阻值為10*100=1000，即1K。 第二條刻度線是500V檔和500mA檔共用，需要注意的是電壓檔、電流檔的指示原理不同于電阻檔，例如5V檔表示該檔只能測量5V以下的電壓，500mA檔只能測量500mA以下的電流，若是超過量程，就會損壞萬用表。
注意事項：萬用表使用時應該水平著放。 紅表筆插在 孔內，黑表筆插入-孔內。
測試電流就用電流檔，而不能誤用電壓檔、電阻擋，其他同理，否則輕則燒萬用表內的保險絲，重則損壞表頭。事先不知道量程，就選用最大量程嘗試著測量，然后斷開測量電路再換檔，切不可在線的情況下轉換量程。
有表針迅速偏轉到底的情況，應該立即斷開電路，進行檢查。 最后還有一個規矩，就是約定用完后的萬用表要把量程開關撥到交流電壓最高檔，以防別人不慎測量220V市電電壓而損壞。
4.萬用表500型的使用方法 視頻
MF500-B 型萬用電表使用時，將紅表筆接“+”，黑表筆接“*”。
具體使用方法如下：1.測量交直流電壓把轉換開關撥到交直流電壓檔，量程開關撥到直流電壓檔或交流電壓檔。直流電壓有 2.5V,10V,50V,250V,500V 五個量程，交流電壓有 10V,50V,250V,500V 四個量程。
在測量未知電壓時量程應選最大量程，然后逐漸減少到合適檔位（使指針偏轉刻度在 1/3 到 2/3 滿刻度之間），以免燒壞萬用表。將表筆并聯接于被測點，若為直流電壓時，紅表筆接“+”，黑表筆接“-”，若正負極性接反，會造成指針損壞。
讀相應的刻度線。在使用萬用表時應特別注意萬用表表頭標尺的刻度線，其中自上而下第一條是歐姆檔刻度線，二條是電壓、電流的共用刻度線，大部分萬用表第三條是交流電壓 10V 專用刻度線。
2.測量電阻把轉換開關撥到歐姆檔，倍率開關撥到恰當?shù)奈恢?，把被測電阻接在表筆間，表頭上的讀數乘上倍率，就是所測電阻的阻值，使用萬用表測量電阻時，要注意調零。3.測量電流把轉換開關撥到電流檔，量程開關撥到直流電流檔或交流電流檔。
萬用表的電壓檔和電流檔的使用有許多相似之處，使用萬用表測電流時將表筆串聯在被測電路中。以MF500型指針式萬用表為例，介紹萬用表的使用方法：（1）表頭萬用表的表頭是靈敏電流計。
表頭上的表盤印有多種符號，刻度線和數值。符號A一V一Ω表示這只電表是可以測量電流、電壓和電阻的多用表。
表盤上印有多條刻度線，其中右端標有“Ω”的是電阻刻度線，其右端為零，左端為∞，刻度值分布是不均勻的。符號“-”或“DC”表示直流，“~”或“AC”表示交流，“~”表示交流和直流共用的刻度線。
刻度線下的幾行數字是與選擇開關的不同檔位相對應的刻度值。表頭上還設有機械零位調整旋鈕，位于表盤下部中間的位置，用以校正指針在左端指零位。
MF500型多用表有4條刻度線。從上往下數，第一條刻度線是測量電阻時讀取電阻值的歐母刻度線。
第二條刻度線是用于交流和直流的電流、電壓讀數的共用刻度線。第三條刻度線是測量10V以下交流電壓的專用刻度線。
第四刻度線是測量音頻電平（Audio level） -10~+22dB 。(2)轉換開關轉換開關的作用是選擇測量的項目及量程。
萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程。
一般的萬用表測量項目包括：“mA”，直流電流；“V”，直流電壓；“V”，交流電壓；“Ω”：電阻。每個測量項目又劃分為幾個不同的量程以供選擇。
①直流電壓 有2.5V 10V 250V 500V五個量程擋位。②交流電壓 有10V 50V 250V 500V四個量程擋位。
③直流電流 有50μA,1/10/100/500mA四個常用檔位。④電阻 有*1 ,*10 ,*100, *1K ,*10K五個倍率擋位。
（3）表筆和表筆插孔表筆分為紅、黑二只。使用時應將紅色表筆插入標有“+”號的插孔，黑色表筆插入標有“-”號的插孔。
（一）萬用表的使用方法1、萬用表使用前，應做到：（1）萬用表水平放置。（2）應檢查表針是否停在表盤左端的零位。
如有偏離，可用小螺絲刀輕輕轉動表頭上的機械零位調整旋鈕，使表針指零。（3）將表筆按上面要求插入表筆插孔。
（4）將選擇開關旋到相應的項目和量程上，就可以使用了。2、萬用表使用后，應做到：（1）拔出表筆。
（2）將左邊選擇開關旋至“.”檔，若無此檔，右邊選擇開關旋至 交流電壓最大量程檔，500V”檔。（3）若長期不用，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。
萬用表測量直流電壓以測量1.5V的直流電源電壓為例：1、選擇量程。萬用表直流電壓檔標有“V”或DCV，有2.5伏、10伏、50伏、250伏和500伏五個量程。
根據電路中電源電壓大小選擇量程。由于電源電壓只有1.5伏，所以選用2.5伏或10伏檔。
若不清楚電壓大小，應先用最高電壓檔測量，逐漸換用低電壓檔。2、測量方法。
萬用表應與被測電路并聯。紅筆應接被測電路和電源正極相接處，黑筆應接被測電路和電源負極相接處。
如圖示。3、正確讀數。
仔細觀查表盤，直流電壓檔刻度線是第二條刻度線，用10V檔時，可用刻度線下第三行數字直接讀出被測電壓值。注意讀數時，視線應正對指針。
讀數方法：若量程檔為1V，則意指滿量程為1V，刻度線上共10隔，即每隔為0.1V；若量程檔為2.5V，則意指滿量程為2.5V，即每隔為0.25V；依次類推。注意：若萬用表反接，則會造成指針反偏，損壞表針，故要提醒學生注意方向。
萬用表測量交流電壓以測量電源插座電壓為例：測量交流電壓的方法和測量直流電壓的方法相似，所不同的是交流電沒有正、負之分，所以測量交流時，表棒也無需分正、負。讀數方法也和直流一樣，只是數字應看標有交流符號AC的刻度線上的指針位置。
1、選擇量程。將萬用表打到標有V和ACV的交流電壓檔。
因被測電壓為220V，所以選擇500V檔。若不清楚電壓大小，應先用最高電壓檔測量，逐漸換用低電壓檔。
2、測量方法。萬用表兩表筆接到所要測量的電壓兩端即可。
3、正確讀數。讀法和直流電壓一樣。
萬用表測量直流電流1.選擇量程：萬用表直流電流檔標有“mA”有1mA、10mA、50mA、100mA三檔量程。選擇量程，應根據電路中的電流。
5.做萬用表應該注意什么
使用數字萬用表的注意事項 1.測量電阻以及檢測二極管時，紅表筆接V·Ω插孔，帶正電；黑表筆接COM插孔而帶負電，這與指針式萬用表電 阻擋的極性正好相反。
檢測二極管、晶體管、發光二極管、電解電容器、穩壓管等有極性的元器件時，必須注意表筆 的極性。 2.少數儀表增加了200MΩ高阻擋。
該擋存在1MΩ的零點固有誤差，對于31/2位儀表是1O個字，對于 41/2位儀表則是100個字。測量高阻時應從讀數中扣除此值，方為實際值。
3.用2O0Ω擋測低電阻時，應首先將兩支表筆短路，測出兩根表筆引線的電阻值（一般為O.l—O.3Ω，視儀表而 定），待測量完畢則需把測量結果減去此值，得到實際電阻值。對于2kΩ-20MΩ擋， 表筆引線電阻可忽略不計。
4.數字萬用表電阻擋所提供的測試電流較小，測二極管正向電阻時要比用指針萬用表電阻擋的測量值高出幾倍， 甚至幾十倍。此時建議改用二極管擋去測PN結的正向壓降VF值，由此可判定管子的質量好壞，并能識別硅管（VF= O.55O-0.700V）和鍺管（VF=O.15O-O.3OOV）。
5.使用hFE插口測量小功率晶體管電流放大系數時，管子的三個電極和選擇的擋位（PNP、NPN）均不可搞錯。因 測試電壓較低人。
插口提供的基極電流又很?。ㄒ话鉏B=1OuA），故測量結果僅供參考，但它可用來挑選配對管。 設計hFE擋時未考慮穿透電流ICEO的影響，如果測量3AX31、3AX81等穿透電流較大的鍺管，測量值會偏高20%~3O %。
利用hFE插口還可以檢查發光二極管或LED數碼管的發光情況，可懸空B孔，僅用C、E孔。測量時間應盡量短 ，以免降低表內9V疊層電池的使用壽命。
6.歐美國家大多采用6OHZ交流電，因此進口數字萬用表抗6OHZ干擾的能力強，而對5OHZ干擾的抑制能力較差。 必要時可改變時鐘的頻率，使正向積分時間恰好等于2Oms（即5OHZ的周期）的整倍數。
-------------------------------------------------------------------------------- 為了保護萬用表，使用中應注意下列事項： 1、使用萬用表之前，必須熟悉每個轉換開關、旋鈕、插孔和接線柱的作用，了解表盤上每條刻度線所對應的被測 電量。測量前，必須明確要測什么和怎樣測法，然后撥到相應的測量種類和量程檔上。
假如預先無法估計被測量的大 小，應先撥到最大量程檔，再逐漸減小量程到合適的位置。每一次拿起表筆準備測量時，務必再核對一下測量種類及 量程選擇開關是否撥對位置。
必須養成這種習慣！因?yàn)閷?duì)粗心大意的操作者來說，這可能是避免損壞萬用表的最后機 會了。 2、萬用表在使用時應水平位置。
若發現表針不指在機械零點，須用螺旋刀調節表頭上的調整螺絲，使表針回零。 讀數時視線應正對著表針。
若表盤上有反射鏡，眼睛看到的表針應與鏡里的影子重合。 3、測量完畢，將量程選擇開關撥到最高電壓檔，防止下次開始測量時不慎燒表。
有的萬用表（如500型），應將開 關旋鈕旋到“？”位置，使測量機構短路。 4、測電流時應將萬用表串聯到被測電路中。
測直流電流時注意正負極性，若表筆接反了，表針會反打，容易碰彎 。 5、測電流時，若電源內阻和負載電阻都很小，應盡量選擇較大的電流量程，以降低萬用表內阻，減小對被測電路 工作狀態的影響。
6、測電壓時，應將萬用表并聯在被測電路的兩端。測直流電壓時要注意正負極。
如果誤用直流電壓檔去測交流電 壓，表針就不動或略微抖動。如果誤用交流電壓檔去測直流電壓，讀數可能偏高一倍，也可能讀數為零（和萬用表的 接法有關）。
選取的電壓量程，應盡量使表針偏轉到滿刻度的1/2或1/3。 7、嚴禁在測高壓（如220V）或大電流（如0.5V）時撥動量程選擇開關，以免產生電弧，燒壞轉換開關觸點。
8、測高內阻電源的電壓時，應盡量選較大的電壓量程，因?yàn)榱砍淘酱?，?nèi)阻也越大。這樣表針的偏轉角度雖然減 小了，但是讀數卻更真實些。
即使這樣，仍會產生較大的測量誤差。 萬用表的使用的注意事項 （1）在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上 。
（2）在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以 保證人身安全。 （3）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。
否 則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
（4）萬用表在使用時，必須水平放置，以免造成 誤差。同時， 還要注意到避免外界磁場對萬用表的影響。
（5）萬用表使用完畢，應將轉換開關置于交流電壓的最 大擋。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
6.萬用表使用規則
一、觀察和了解萬用表的結構。
萬用表種類很多，外形各異，但基本結構和使用方法是相同的。萬用表面板上王要有表頭和選擇開關。
還有歐姆檔調零旋鈕和表筆插孔。下面介紹各部分的作用：（一）表頭萬用表的表頭是靈敏電流計。
表頭上的表盤印有多種符號，刻度線和數值。符號a一v一ω表示這只電表是可以測量電流、電壓和電阻的多用表。
表盤上印有多條刻度線，其中右端標有“ω”的是電阻刻度線，其右端為零，左端為∞，刻度值分布是不均勻的。符號“-”或“dc”表示直流，“~”或“ac”表示交流，“~”表示交流和直流共用的刻度線。
刻度線下的幾行數字是與選擇開關的不同檔位相對應的刻度值。表頭上還設有機械零位調整旋鈕，用以校正指針在左端指零位。
（二）選擇開關萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程。
一般的萬用表測量項目包括：“ma”；直流電流、“v”：直流電壓、“v”：交流電壓、“ω”：電阻。每個測量項目又劃分為幾個不同的量程以供選擇。
（三）表筆和表筆插孔表筆分為紅、黑二只。使用時應將紅色表筆插入標有“+”號的插孔，黑色表筆插入標有“-”號的插孔。
二、萬用表的使用方法（一）萬用表使用前，應做到：1.萬用表水平放置。2.應檢查表針是否停在表盤左端的零位。
如有偏離，可用小螺絲刀輕輕轉動表頭上的機械零位調整旋鈕，使表針指零。3.將表筆按上面要求插入表筆插孔。
4.將選擇開關旋到相應的項目和量程上。就可以使用了。
（二）萬用表使用后，應做到：1.拔出表筆。2.將選擇開關旋至“off”檔，若無此檔，應旋至交流電壓最大量程檔，如“又1000v”檔。
3.若長期不用，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。（一）測量直流電壓測量步驟是：1.選擇量程。
萬用表直流電壓檔標有“v”，有2.5伏、10伏、50伏、250伏和500伏五個量程。根據電路中電源電壓大小選擇量程。
由于電路中電源電壓只有3伏，所以選用10伏檔。若不清楚電壓大小，應先用最高電壓檔測量，逐漸換用低電壓檔。
2.測量方法。萬用表應與被測電路并聯。
紅筆應接被測電路和電源正極相接處，黑筆應接被測電路和電源負極相接處.3.正確讀數。仔細觀查表盤，直流電壓檔刻度線是第二條刻度線，用10v檔時，可用刻度線下第三行數字直接讀出被測電壓值。
注意讀數時，視線應正對指針。
7.萬能表的使用說明
萬用表的使用的注意事項 （1）在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上。
（2）在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。 （3）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。
否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
（4）萬用表在使用時，必須水平放置，以免造成誤差。同時， 還要注意到避免外界磁場對萬用表的影響。
（5）萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
歐姆擋的使用 一、選擇合適的倍率。在歐姆表測量電阻時，應選適當?shù)谋堵?，使指針指示在中值附近?/p>
最好不使用刻度左邊三分之一的部分，這部分刻度密集很差。 二、使用前要調零。
三、不能帶電測量。 四、被測電阻不能有并聯支路。
五、測量晶體管、電解電容等有極性元件的等效電阻時，必須注意兩支筆的極性。 六、用萬用表不同倍率的歐姆擋測量非線性元件的等效電阻時，測出電阻值是不相同的。
這是由于各擋位的中值電阻和滿度電流各不相同所造成的，機械表中，一般倍率越小，測出的阻值越小。 萬用表測直流時 一、進行機械調零。
二、選擇合適的量程檔位。 三、使用萬用表電流擋測量電流時，應將萬用表串聯在被子測電路中，因?yàn)橹挥写B接才能使流過電流表的電流與被測支路電流相同 。
測量時，應斷開被測支路 ，將萬用表紅、黑表筆串接在被斷開的兩點之間 。特別應注意電流表不能并聯接在被子測電路中 ，這樣做是很危險的，極易使萬表燒毀。
四、注意被測電量極性。 五、正確使用刻度和讀數。
六、當選取用直流電流的2.5A擋時，萬用表紅表筆應插在2.5A測量插孔內 ，量程開關可以置于直流電流擋的任意量程上。 七、如果被子測的直流電流大于2.5A，則可將2.5A擋擴展為5A擋 。
方法很簡單，使用者可以在“2.5A”插孔和黑表筆插孔之間接入一支0.24歐姆的電阻 ，這樣該擋位就變成了5A電流擋了。接入的0.24A電阻應選取用2W以上的線繞電阻 ，如果功率太小會使之燒毀。
目前的萬用表分為指針式和數字式，它們各有方便之處，很難說誰好誰壞，最好是能夠備有指針和數字式的各一個。業余電子制作有一個指針式的MF30型萬用表也就可以了，這可是一種經典型號。
還有元老級的MF500型萬用表，廉價的MF50萬用表，一般都可以在電訊商店買到。 萬用表的三個基本功能是測量電阻、電壓、電流，所以老前輩們叫它三用表。
現在的萬用表添加了好多新功能，尤其是數字式萬用表，如測量電容值，三極管放大倍數，二極管壓降等，更有一種會說話的數字萬用表，能把測量結果用語言播報出來。（其實不是很難，Bitbaby曾有一度很想用單片機和語音電路做一個：-） 數字式萬用表也有許多經典型號，如DT830C,DT830C,DT890D等，后面的后綴表示功能上的區別，其中DT830C已經買到了三十多元一個，夠便宜的。
Bitbaby在學校里裝過一個MF50的萬用表，電路原理并不復雜，只是那么多的元件沒有印刷板來固定，而是直接焊在接線板上，自己裝對初學者來說還是麻煩了點。 萬用表最大的特點是有一個量程轉換開關，各中功能就是靠這個開關來切換的。

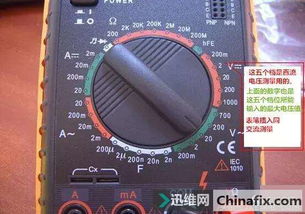

基本上，用A-來表示測直流電流，一般毫安檔和安培檔各又分幾檔。V-表示測直流電壓，高級點的萬用表有毫伏檔，電壓檔也分幾檔。
V~是用來測交流電壓的。A~測交流電流。
Ω歐姆檔測電阻，對于指針式萬用表，每換一次電阻檔還要做一次調零。調零就是把萬用表的紅表筆和黑表筆搭在 一起，然后轉動調零鈕，使指針指向零的位置。
hFE是測量三極管的電流放大系數的，只要把三極管的三個管腳插入萬用表面板上對應的孔中，就能測出hFE值。注意PNP、NPN是不同的。
以下以MF30型萬用表為例，說明萬用表的讀數。第一條刻度線是電阻值指示，最左端是無窮大，右端為零，當中刻度不均勻。
電阻檔有R*1、R*10、R*100、R*1K、R*10K各檔，分別說明刻度的指示再要乘上的倍數，才得到實際的電阻值（單位為歐姆）。 例如用R*100檔測一電阻，指針指示為“10”，那么它的電阻值為10*100=1000，即1K。
第二條刻度線是500V檔和500mA檔共用，需要注意的是電壓檔、電流檔的指示原理不同于電阻檔， 例如5V檔表示該檔只能測量5V以下的電壓，500mA檔只能測量500mA以下的電流，若是超過量程，就會損壞萬用表。 注意事項： 萬用表使用時應該水平著放。
紅表筆插在+孔內，黑表筆插入-孔內。 測試電流就用電流檔，而不能誤用電壓檔、電阻擋，其他同理，否則輕則燒萬用表內的保險絲，重則損壞表頭。
事先不知道量程， 就選用最大量程嘗試著測量，然后斷開測量電路再換檔，切不可在線的情況下轉換量程。有表針迅速偏轉到底的情況，應該立即斷開電路，進行檢查。
最后還有一個規矩，就是約定用完后的萬用表要把量程開關撥到交流電壓最高檔，以防別人不慎測量220V市電電壓而損壞。
