建筑用水(住宅建筑給排水設計要注意哪些事項)
1.住宅建筑給排水設計要注意哪些事項
（一）給水管材選用問題 傳統的給水管材一般采用鍍鋅鋼管，由于鍍鋅鋼管易銹蝕，使用壽命短，用于輸送生活用水不能滿足水質衛生標準等缺點，建設部正大力推廣塑料給水管的應用。
許多地市已明文規定：禁止設計使用鍍鋅鋼管，推廣使用塑料給水管。塑料給水管與金屬管道相比，具有重量輕，耐壓強度好，輸送液體阻力小，耐化學腐蝕性能強，安裝方便，省鋼節能，使用壽命長等優點。
給水用塑料管道主要有：硬聚氯乙烯（PVC-U）、高密度聚乙烯（HDPE）、交聯聚乙烯（PEX）、改性聚丙烯（PP-R,PP-C）、聚丁烯（PB）、鋁塑復合管（PE-AL-PE,PEX-AL-PEX）和鋼塑復合管等。下表是幾種建筑給水管材性能的比較。
管材性能優點缺點長期使用溫度短期使用溫度硬聚氯乙烯管（PVC-U）抗腐蝕能力強，質地堅硬，施工簡便有UPVC單體和添加劑滲出，管接頭粘合技術要求高，固化時間長≤400C――改性聚丙烯（EN-US）PP-R,PP-C）耐溫性能好，抗蠕變性能好，施工簡便只有用金屬管件連接；水流局部水頭損失大，不能回收重復利用900C950C鋁塑復合管（PEX-AL-PEX）耐溫性能好，保溫性能好（EN-US）在同等壓力和介質溫度的條件下，管壁最厚，采用熱熔連接，需用專門連接工具≤600C≤900C鋁塑復合管（PE-AL-PE）易彎曲成形，完全消防氧滲透，線膨脹系數小，施工簡便管壁厚薄不均勻，管路連接采用銅管件，水流局部水頭損失大≤400C――注： 1）長期使用溫度系指管道在此溫度范圍內使用壽命達30~50年 2）短期使用溫度系指管道在此溫度范圍使用壽命達10~20年 管材的選擇是經濟技術的比較過程，技術上應從壓力、溫度、使用環境、安裝方法等方面進行考慮，同時結合業主的要求和住宅的檔次，進行經濟技術綜合考慮后確定。以上所塑料給水管材都可作為住宅生活給水管材。
經濟適用房和解困房主要面對廣大中低收入居民，可選用衛生級硬聚氯乙烯管（PVC-U）作為給水管，以降低造價；中高檔商品房可用鋁塑復合管（PE-AL-PE,PEX-AL-PEX）或其他塑料給水管材作為給水管。住宅配水點的熱水溫度不超過600C，因此上述管材中除硬聚氯乙烯管（PVC-U）和鋁塑料復合管（PE-AL-PE）外，大多管材可作為住宅的熱水管道。

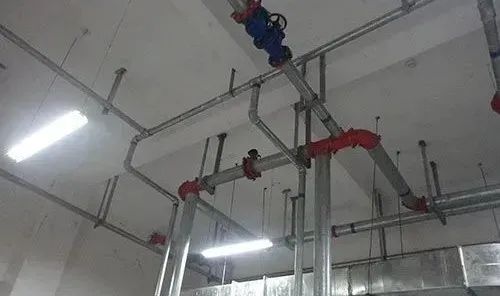

（二）管道敷設問題 1.給排水立管的敷設一般有以下幾種方式 1）明裝在廚房、衛生間的墻角處。在以往的住宅設計中較多采用這種敷設方式，它施工方便，但明露管道有礙居室美觀，住戶在二次裝修時大多會用輕質材料給予隱藏起來。
2）明裝在建筑物外墻陰角處。這種方式僅適用于南方天氣較暖和的地區，冬季的最低溫度不得低于零攝氏度，以防水管內水凍結成冰，脹裂管道，影響住戶使用。
管道在外墻敷設，影響建筑美觀，也不便于日后管理和維修。 3）敷設在管道井內。
這種方式使居室潔凈美觀，但管道井占用了衛生間的面積，且管道施工、維修都比較困難。衛生間設立集中管道井，把給水管、排水管都集中在管道井里布置，這是小康住宅廚房、衛生間居住文明的重要體現。
本人認為：在中高檔的商品房建筑方案設計時應考慮衛生間管道井的設置，這樣即提高衛生間的使用質量，又可解決硬聚氯乙烯排水管水流噪聲大的問題，提高居室的環境質量水平；對于衛生間面積較小的經濟適用房和解困房，在南方較暖和地區給排水立管可考慮敷設在外墻，以增大衛生間的使用空間；管道明裝在室內時，應不影響廚房、衛生間各衛生設備功能的使用。 2.給水支管敷設 住宅給水支管管徑一役de≤32mm，小管徑的塑料給水管，呈彎曲狀態，故住宅給水支管提介采用暗設。
給水支管暗設的方式有： 1）暗設在磚墻里。施工時在磚墻面開管槽，管槽寬度為管子外徑de+20mm，深度為管子外徑de，管道直接嵌入管槽，并用管卡將子固定在管槽內。
2）對于小管徑給水支管de≤20mm，可暗設在樓（地）面找平層里。施工時在樓（地）板面上開管槽，槽寬為de+10mm，深為1/2de，管道半嵌入管槽里，并用管卡將管子固定在管槽內。
鋁塑復合管和交聯聚丙烯管等管道采用金屬管件連接，采用暗設時須加大管槽尺寸，且水流局部水頭損失較大。對于廚房、衛生間內衛生器具布置相對集中的住宅，可采用分水器進行連接，分水器是一種多分支管接頭，各衛生器具給水支管分別從分水器接出。
這樣既可避免暗埋管道的管接頭滲透問題。又可減小局部水頭損失，降低管網造價。
3）排水支管敷設 住宅室內排水橫管宜設在本層套內，這樣排水橫管滲透時可避免污水等污染物進入鄰戶，管道維修時也不會影響到鄰戶的正常生活。 廚房?jī)?nèi)洗滌盆的排水橫支管一般在本層樓板面上接入排水立管；地漏排水支管須敷設下層空間。
現在許多同行都認為：廚房地面都鋪設瓷磚，清潔地在時不須用水沖洗，設置地漏意義不大，故廚房?jī)?nèi)可不設地地漏，這樣既避免排水橫支管進入鄰戶，又可增大廚房的使用空間。衛生間內排水橫支管在本層敷設具體措施有： 1）提高衛生間地面。
地面勢高150mm，采用后排式坐便器，洗臉盆、浴盆和地漏的排水橫管暗埋在墊層內。 2）采用下沉式衛生間。
衛生間樓板面下沉350mm，衛生器具排水橫管暗埋在下。
2.建筑給排水設計時要注意哪些問題
一、地漏的水封 好多居民反映家中有臭味，而且廚房排油煙機打開時更加嚴重。
此問題主要有以下幾點原因：1、水封深度不夠?！督ㄖo水排水設計規范》（GBJ15-88）(1997年版)第3.2.8A條規定“地漏的頂面標高應低于地面5~10mm，地漏水封深度不得小于50mm?！?/p>
此條規定目的就是防止水封被破壞后污水管道內的有害氣體竄入室內污染室內環境衛生。但是在給排水設計說明中很少有人提及，建設及施工單λ為了降低造價使用市場上價格低廉的地漏，這種地漏水封一般不大于3厘米，滿足不了水封深度要求。
2、住戶私自更改地漏。通常居民為了美觀在裝修房子時選用裝修市場上的不銹鋼地漏替代原來的塑料地漏，外表雖光亮美觀，內部水封同樣很淺。
當排水時，地漏的水封由于正壓或負壓被破壞，臭氣進入室內。3、水封干涸。
有的住宅廚房?jī)?nèi)設置了地漏，由于長時間沒有補水，特別冬季供暖時水封容易干涸，同樣在開啟油煙機時水封水少且由于壓力波動水封被破壞，臭味更重。所以應經常給地漏補水。
建議設計施工時采用高水封或新型防返溢地漏。廚房?jī)?nèi)地面濺水很少，可以不設置地漏。
二、排水塑料管道噪音較大 隨著普通排水鑄鐵管道的淘汰，排水管道普遍使用塑料管道，但是普通UPVC管道的排水噪音要比鑄鐵管高約10dB，若排水立管靠近臥室，加上現澆￥板的隔音效果較差，住戶能明顯感覺到排水管道的噪音，降低了生活質量。建議在衛生器具布置時要盡量考慮使排水立管遠離臥室和客廳，管材考慮新型降噪產品。
各種管材（Φ110mm）噪聲水平比較：UPVC管58db；鑄鐵管46.5db；超級靜音排水管45db。（測試地點λ于距離管道一米處排水量為2.7L/S，環境噪聲42db。）
市場上新出現了一種超級靜音排水管則加入了特殊吸聲材料，噪音低于排水鑄鐵管。
如：芯層發泡UPVC管道。三、吸氣閥的應用 設計中經常遇到排水立管無法穿越￥層伸出屋面的情況，此時只能加大排水管徑增加排水能力，排水效果不理想，容易形成負壓，破壞水封。
若在立管頂部設置吸氣閥即可解決，該閥負壓時開啟吸氣，正壓時關閉，臭氣無法逸進室內。該閥還有如下作用：1.替代室外通氣帽，建筑屋面干凈美觀。
2.替代環形通氣管及通氣立管，節約空間。3.替代器具透氣管，保護水封。
4.作為排水檢查口，便于疏通管道。該閥發明于1974年，在歐洲、美國、日本得到廣泛的應用，最近幾年在深圳、廣州等地也有工程實例，經實踐證明效果良好。
四、排水支管戶內檢修 由于衛生間漏水引起上下層鄰居間糾紛的現象越來越多，漏水主要原因在于排水橫管敷設于￥板下，居民裝修時破壞管道及防水層。因此，衛生間應設計成下沉式，下沉350~400毫米，將排水橫管布置在本層內，防水層設在管道下方，發生堵塞及漏水均在本層解決。
為了減少下沉空間，可以選用后排水坐便器及多通道地漏，衛生間吊頂后的高度能保證2.40米左右。五、坐便器排水口位置 目前坐便器的型號規格較多，下排水口的位置要求不同，設計施工中應選擇合理的位置以便適應多數居民的要求，否則完工后很難改變。
我們?cè)诨卦L中，好多居民抱怨坐便器排水口距墻面距離不夠，選擇便器時頗費周折。有的工程由于設計沒有注明潔具間距，施工人員將排水口偏向中間甩口，導致住戶無法安裝淋浴房。
綜合多個廠家的產品樣本，排水口距墻面的距離為305毫米，考慮裝修前的墻面的距離宜為340毫米，住戶反映較好。另外，設計在施工圖紙上應有各種衛生潔具的定λ尺寸。
六、空調凝結水的處理 隨著生活水平的提高，家庭安裝多臺空調比較普遍，無組織排放凝結水容易引起上下樓層居民糾紛，設計時應充分考慮多數住戶的生活習慣，預留空調板并設計凝結水排水管。排水管應設專用管道并散流至附近雨水口，不宜直接接入雨水井。
曾經發生過雨水井堵塞造成合用管道內雨水沿凝結水管倒灌進入底層住戶的悲劇。七、水表出戶的問題 隨著居民對私密性和安全性的重視，水表出戶甚至出樓勢在必行，遠傳水表、卡式水表的出現也為水表出戶創造了條件。
1）可以在一層設置獨立對外開門的水表房，將水表集中設置，用戶設單獨立管，互不影響。2）結合暖氣分戶計量管道井，將分戶給水立管布置井內，室外設置水表池。
3）在公共部位設管道井，將分戶水表及管道集中排列。4）如戶內設置水表，采用遠傳或卡式水表。
為便于抄表，上述方案均應設置數據采集器，顯示于建筑物外墻或物業中心。八、給水管道減壓降噪 住宅中雙衛的設置已經比較普遍，廚衛距離鉸遠，管線加長，有的設計人員仍然將進戶管道設計成DN20，末端用水時容易產生噪音。
有的城市市政自來水的壓力較高，約為0.30~0.40Mpa，三層以下的管道壓力較高，水流過快引起管道接近共振產生顫動和噪聲，用水高峰還會影響頂部￥層的供水。建議分戶水管采用DN25，設置可曲撓橡膠接頭，低層部分設置減壓裝置（減壓閥、減壓孔板、節流塞等）。
九、七層住宅干式消火栓的不必要性 按照《建筑設計防火規范》條文說明中的解釋，不超過七層的普通住宅可以不設消火栓系統。消防局從安全角度考慮要求設置消火栓，但是自來水公司為了防止。
3.施工用水方案應注意什么?
現場臨時用水施工方案 一、工程概況 呼市大召旅游商貿居住區（印象江南）A組團工程位于呼和浩特市玉泉區。
總建筑面積15萬m2。本工程建筑面積比較大，現場用水主要是養護混凝土、生產水泥砂漿、墻體砌塊澆水濕潤、消防、衛生間用水等。
根據業主提供的現有施工情況，參照相應的施工規范，做出本臨時用水方案，本方案包括臨時消防用水、生活用水、施工生產用水及現場臨時排水系統。二、用水量計算 建筑工地臨時供水主要包括：生產用水、生活用水和消防用水三種。
生產用水包括工程施工用水、施工機械用水。 生活用水包括施工現場生活用水和生活區生活用水。
（一）、工程用水量計算： 工地施工工程用水量q1計算公式：K1 = 1.10（未預見的施工用水系數） ；K2 = 1.50（用水不均勻系數）；T1 = 1.00（年度有效工作日);b = 1.00（每天工作班數（班）） Q1 ── 年（季）度工程量 （以實物計量單位表示），取值列下表；N1 ── 施工用水定額，取值列下表； 工程施工用水定額列表如下：序號 用水名稱 用水額定N1 工程量Q11 澆注混凝土全部用水 2400.00 55.002 攪拌普通混凝土 250.00 22.003 混凝土自然養護 400.00 150.004 模板澆水濕潤 15.00 150.005 攪拌機清洗 600.00 23.006 砌筑工程全部用水 250.00 17.007 抹灰工程全部用水 30.00 15.008 澆磚 250.00 8.009 抹灰（不包括調制砂漿） 6.00 310.0010 樓面抹砂漿 190.00 650.0011 攪拌砂漿 300.00 310.00 經過計算得到 q1 = 1.10 * (438610.00/ (1.00 * 1.00)) * (1.50/(8 * 3600)) =25.13 L/S。 （二）、施工機械用水量計算： 施工機械用水量計算公式：其中 q2 ── 施工機械用水量 （L/s）; K2 ── 1.10（未預見的施工用水系數）； Q2 ── 同一種機械臺數（臺），取值列下表； N2 ── 施工機械臺班用水定額，取值列下表； K3 ── 1.50（施工機械用水不均勻系數）。
施工機械用水定額列表如下：序號 機械名稱 用水額定N1 機械臺數Q2 經過計算得到 q2 = 1.10 * 0 * (1.50 /(8 * 3600)) = 0L/S。 （三）、工地生活用水量計算： 施工工地用水量計算公式：其中 q3 ── 施工工地生活用水量 ； P1 ── （施工現場高峰期生活人數）； N3 ── 施工工地生活用水定額，取； K4 ── 1.30（施工工地生活用水不均勻系數）；b ── 1.00（每天工作班數（班））。
施工工地用水定額列表如下：序號 用水名稱 用水量L 用水人數1 盥洗、飲用用水 40.00 600.002 食堂 15.00 500.003 洗衣房 60.00 350.004 施工現場生活用水 60.00 500.005 生活區全部生活用水 120.00 350.00 經過計算得到 q3 = (124500.00 * 1.30)/(1.00 * 8 * 3600) = 5.62L/S。 （四）、生活區生活用水量計算： 生活區生活用水量計算公式：其中 q4 ── 生活區生活用水量 （L/s）; P2 ── （生活區居住人數）； N4 ── 生活區晝夜全部生活用水定額；K5 ── 2.00（生活區生活用水不均勻系數）； 生活區生活用水定額列表如下：序號 用水名稱 用水量L 用水人數 經過計算得到 q4 = (0 * 2.00)/(24 * 3600) =0 L/S。
（五）、消防用水量計算： 本工程施工現場面積為150000m2，小于25hm2，則：消防用水q4=10~15L/S，取q4=10L/S（六）、施工工地總用水量計算： 施工工地總用水量Q按照下面組合 本例中 q1+q2+q3+q4=30.75L/S 經過計算得到總用水量Q = 33.83L/S。 （計算的總用水量還應增加10%，以補償不可避免的水管漏水損失。）
三、水源選擇 水源利用甲方提供的自來水管道供水。（位置見平面圖） 四、管徑選擇 供水管徑計算書 依據<>（18.3.2 供水管徑計算）。
（一）.計算公式： 工地臨時網路需用管徑，可按下式計算： 其中： d──配水管直徑; Q──施工工地總用水量（L/S），取 Q= 33.83(L/S); v──管網中水流速度（m/s），取 v= 1.50(m/s)。 （二）.管徑計算 供水管徑由計算公式：d= [2*33.83/(3.14*1.50*1000)]0.5= 0.08m =80.00mm 故知臨時網路需用內徑為 80.00 mm供水管。
五、水頭損失計算及加壓泵選擇 本工程屋內采用單根PVC-U給水管垂直供水，每根給水管區域用水流量可確定為1.5L/S，流速為1m/s，計算出管徑為De？？？？？？？？？？？？？？？？。為計算水頭損失在于確定水泵所需的揚程， 水頭損失可按下式計算：h=h1+h2=(1.15~1.20)h1=(1.15~1.20)iL 式中 h----水頭損失 h1----沿程水頭損失 h2----局部水頭損失 i----單位管長水頭損失，為42.1 L----計算管段長度，本工程為110m.h=1.2*42.1*10-3*110=5.55m 本工程用水最大高度H1=100m，采用加壓泵供水，確保施工用水。
H=H1+h=100+5.55=105.55m 根據用水高度，加壓泵選用QS10-105/6-7.5。六、排水系統 本工程業主提供有排水管道（見附圖）。
按照公司有關衛生設施的設置要求，施工現場于大門處設排水溝（上蓋篦子）排放現場雨水，及其它滲漏水接至現場積水井。公共廁所下設有磚砌化糞池。
七、用水技術措施1、現場施工用水、消防用水、生活用水設專人負責，確保用水不間斷。2、消防用水工地設4個消防水管，消防水管邊設消防柜，柜內放消防水帶和干粉滅火器，并醒目標識。
3、水管主干管埋地鋪設，冬季地面明管采。
4.建筑給排水設計時要注意哪些問題
一、地漏的水封好多居民反映家中有臭味，而且廚房排油煙機打開時更加嚴重。
此問題主要有以下幾點原因：1、水封深度不夠?！督ㄖo水排水設計規范》（GBJ15-88）(1997年版)第3.2.8A條規定“地漏的頂面標高應低于地面5~10mm，地漏水封深度不得小于50mm?！?/p>
此條規定目的就是防止水封被破壞后污水管道內的有害氣體竄入室內污染室內環境衛生。但是在給排水設計說明中很少有人提及，建設及施工單λ為了降低造價使用市場上價格低廉的地漏，這種地漏水封一般不大于3厘米，滿足不了水封深度要求。
2、住戶私自更改地漏。通常居民為了美觀在裝修房子時選用裝修市場上的不銹鋼地漏替代原來的塑料地漏，外表雖光亮美觀，內部水封同樣很淺。
當排水時，地漏的水封由于正壓或負壓被破壞，臭氣進入室內。3、水封干涸。
有的住宅廚房?jī)?nèi)設置了地漏，由于長時間沒有補水，特別冬季供暖時水封容易干涸，同樣在開啟油煙機時水封水少且由于壓力波動水封被破壞，臭味更重。所以應經常給地漏補水。
建議設計施工時采用高水封或新型防返溢地漏。廚房?jī)?nèi)地面濺水很少，可以不設置地漏。
二、排水塑料管道噪音較大隨著普通排水鑄鐵管道的淘汰，排水管道普遍使用塑料管道，但是普通UPVC管道的排水噪音要比鑄鐵管高約10dB，若排水立管靠近臥室，加上現澆￥板的隔音效果較差，住戶能明顯感覺到排水管道的噪音，降低了生活質量。建議在衛生器具布置時要盡量考慮使排水立管遠離臥室和客廳，管材考慮新型降噪產品。
各種管材（Φ110mm）噪聲水平比較：UPVC管58db；鑄鐵管46.5db；超級靜音排水管45db。（測試地點λ于距離管道一米處排水量為2.7L/S，環境噪聲42db。）
市場上新出現了一種超級靜音排水管則加入了特殊吸聲材料，噪音低于排水鑄鐵管。
如：芯層發泡UPVC管道。三、吸氣閥的應用設計中經常遇到排水立管無法穿越￥層伸出屋面的情況，此時只能加大排水管徑增加排水能力，排水效果不理想，容易形成負壓，破壞水封。
若在立管頂部設置吸氣閥即可解決，該閥負壓時開啟吸氣，正壓時關閉，臭氣無法逸進室內。該閥還有如下作用：1.替代室外通氣帽，建筑屋面干凈美觀。
2.替代環形通氣管及通氣立管，節約空間。3.替代器具透氣管，保護水封。
4.作為排水檢查口，便于疏通管道。該閥發明于1974年，在歐洲、美國、日本得到廣泛的應用，最近幾年在深圳、廣州等地也有工程實例，經實踐證明效果良好。
四、排水支管戶內檢修由于衛生間漏水引起上下層鄰居間糾紛的現象越來越多，漏水主要原因在于排水橫管敷設于￥板下，居民裝修時破壞管道及防水層。因此，衛生間應設計成下沉式，下沉350~400毫米，將排水橫管布置在本層內，防水層設在管道下方，發生堵塞及漏水均在本層解決。
為了減少下沉空間，可以選用后排水坐便器及多通道地漏，衛生間吊頂后的高度能保證2.40米左右。五、坐便器排水口位置目前坐便器的型號規格較多，下排水口的位置要求不同，設計施工中應選擇合理的位置以便適應多數居民的要求，否則完工后很難改變。
我們?cè)诨卦L中，好多居民抱怨坐便器排水口距墻面距離不夠，選擇便器時頗費周折。有的工程由于設計沒有注明潔具間距，施工人員將排水口偏向中間甩口，導致住戶無法安裝淋浴房。
綜合多個廠家的產品樣本，排水口距墻面的距離為305毫米，考慮裝修前的墻面的距離宜為340毫米，住戶反映較好。另外，設計在施工圖紙上應有各種衛生潔具的定λ尺寸。
六、空調凝結水的處理隨著生活水平的提高，家庭安裝多臺空調比較普遍，無組織排放凝結水容易引起上下樓層居民糾紛，設計時應充分考慮多數住戶的生活習慣，預留空調板并設計凝結水排水管。排水管應設專用管道并散流至附近雨水口，不宜直接接入雨水井。
曾經發生過雨水井堵塞造成合用管道內雨水沿凝結水管倒灌進入底層住戶的悲劇。七、水表出戶的問題隨著居民對私密性和安全性的重視，水表出戶甚至出樓勢在必行，遠傳水表、卡式水表的出現也為水表出戶創造了條件。
1）可以在一層設置獨立對外開門的水表房，將水表集中設置，用戶設單獨立管，互不影響。2）結合暖氣分戶計量管道井，將分戶給水立管布置井內，室外設置水表池。
3）在公共部位設管道井，將分戶水表及管道集中排列。4）如戶內設置水表，采用遠傳或卡式水表。
為便于抄表，上述方案均應設置數據采集器，顯示于建筑物外墻或物業中心。八、給水管道減壓降噪住宅中雙衛的設置已經比較普遍，廚衛距離鉸遠，管線加長，有的設計人員仍然將進戶管道設計成DN20，末端用水時容易產生噪音。
有的城市市政自來水的壓力較高，約為0.30~0.40Mpa，三層以下的管道壓力較高，水流過快引起管道接近共振產生顫動和噪聲，用水高峰還會影響頂部￥層的供水。建議分戶水管采用DN25，設置可曲撓橡膠接頭，低層部分設置減壓裝置（減壓閥、減壓孔板、節流塞等）。
九、七層住宅干式消火栓的不必要性按照《建筑設計防火規范》條文說明中的解釋，不超過七層的普通住宅可以不設消火栓系統。消防局從安全角度考慮要求設置消火栓，但是自來水公司為了防止消防。
5.住宅建筑給排水設計要注意哪些事項
（一）給水管材選用問題 傳統的給水管材一般采用鍍鋅鋼管，由于鍍鋅鋼管易銹蝕，使用壽命短，用于輸送生活用水不能滿足水質衛生標準等缺點，建設部正大力推廣塑料給水管的應用。
許多地市已明文規定：禁止設計使用鍍鋅鋼管，推廣使用塑料給水管。塑料給水管與金屬管道相比，具有重量輕，耐壓強度好，輸送液體阻力小，耐化學腐蝕性能強，安裝方便，省鋼節能，使用壽命長等優點。
給水用塑料管道主要有：硬聚氯乙烯（PVC-U）、高密度聚乙烯（HDPE）、交聯聚乙烯（PEX）、改性聚丙烯（PP-R,PP-C）、聚丁烯（PB）、鋁塑復合管（PE-AL-PE,PEX-AL-PEX）和鋼塑復合管等。下表是幾種建筑給水管材性能的比較。
管材性能優點缺點長期使用溫度短期使用溫度硬聚氯乙烯管（PVC-U）抗腐蝕能力強，質地堅硬，施工簡便有UPVC單體和添加劑滲出，管接頭粘合技術要求高，固化時間長≤400C――改性聚丙烯（EN-US）PP-R,PP-C）耐溫性能好，抗蠕變性能好，施工簡便只有用金屬管件連接；水流局部水頭損失大，不能回收重復利用900C950C鋁塑復合管（PEX-AL-PEX）耐溫性能好，保溫性能好（EN-US）在同等壓力和介質溫度的條件下，管壁最厚，采用熱熔連接，需用專門連接工具≤600C≤900C鋁塑復合管（PE-AL-PE）易彎曲成形，完全消防氧滲透，線膨脹系數小，施工簡便管壁厚薄不均勻，管路連接采用銅管件，水流局部水頭損失大≤400C――注： 1）長期使用溫度系指管道在此溫度范圍內使用壽命達30~50年 2）短期使用溫度系指管道在此溫度范圍使用壽命達10~20年 管材的選擇是經濟技術的比較過程，技術上應從壓力、溫度、使用環境、安裝方法等方面進行考慮，同時結合業主的要求和住宅的檔次，進行經濟技術綜合考慮后確定。以上所塑料給水管材都可作為住宅生活給水管材。
經濟適用房和解困房主要面對廣大中低收入居民，可選用衛生級硬聚氯乙烯管（PVC-U）作為給水管，以降低造價；中高檔商品房可用鋁塑復合管（PE-AL-PE,PEX-AL-PEX）或其他塑料給水管材作為給水管。住宅配水點的熱水溫度不超過600C，因此上述管材中除硬聚氯乙烯管（PVC-U）和鋁塑料復合管（PE-AL-PE）外，大多管材可作為住宅的熱水管道。
（二）管道敷設問題 1.給排水立管的敷設一般有以下幾種方式 1）明裝在廚房、衛生間的墻角處。在以往的住宅設計中較多采用這種敷設方式，它施工方便，但明露管道有礙居室美觀，住戶在二次裝修時大多會用輕質材料給予隱藏起來。
2）明裝在建筑物外墻陰角處。這種方式僅適用于南方天氣較暖和的地區，冬季的最低溫度不得低于零攝氏度，以防水管內水凍結成冰，脹裂管道，影響住戶使用。
管道在外墻敷設，影響建筑美觀，也不便于日后管理和維修。 3）敷設在管道井內。
這種方式使居室潔凈美觀，但管道井占用了衛生間的面積，且管道施工、維修都比較困難。衛生間設立集中管道井，把給水管、排水管都集中在管道井里布置，這是小康住宅廚房、衛生間居住文明的重要體現。
本人認為：在中高檔的商品房建筑方案設計時應考慮衛生間管道井的設置，這樣即提高衛生間的使用質量，又可解決硬聚氯乙烯排水管水流噪聲大的問題，提高居室的環境質量水平；對于衛生間面積較小的經濟適用房和解困房，在南方較暖和地區給排水立管可考慮敷設在外墻，以增大衛生間的使用空間；管道明裝在室內時，應不影響廚房、衛生間各衛生設備功能的使用。 2.給水支管敷設 住宅給水支管管徑一役de≤32mm，小管徑的塑料給水管，呈彎曲狀態，故住宅給水支管提介采用暗設。
給水支管暗設的方式有： 1）暗設在磚墻里。施工時在磚墻面開管槽，管槽寬度為管子外徑de+20mm，深度為管子外徑de，管道直接嵌入管槽，并用管卡將子固定在管槽內。
2）對于小管徑給水支管de≤20mm，可暗設在樓（地）面找平層里。施工時在樓（地）板面上開管槽，槽寬為de+10mm，深為1/2de，管道半嵌入管槽里，并用管卡將管子固定在管槽內。
鋁塑復合管和交聯聚丙烯管等管道采用金屬管件連接，采用暗設時須加大管槽尺寸，且水流局部水頭損失較大。對于廚房、衛生間內衛生器具布置相對集中的住宅，可采用分水器進行連接，分水器是一種多分支管接頭，各衛生器具給水支管分別從分水器接出。
這樣既可避免暗埋管道的管接頭滲透問題。又可減小局部水頭損失，降低管網造價。
3）排水支管敷設 住宅室內排水橫管宜設在本層套內，這樣排水橫管滲透時可避免污水等污染物進入鄰戶，管道維修時也不會影響到鄰戶的正常生活。 廚房?jī)?nèi)洗滌盆的排水橫支管一般在本層樓板面上接入排水立管；地漏排水支管須敷設下層空間。
現在許多同行都認為：廚房地面都鋪設瓷磚，清潔地在時不須用水沖洗，設置地漏意義不大，故廚房?jī)?nèi)可不設地地漏，這樣既避免排水橫支管進入鄰戶，又可增大廚房的使用空間。衛生間內排水橫支管在本層敷設具體措施有： 1）提高衛生間地面。
地面勢高150mm，采用后排式坐便器，洗臉盆、浴盆和地漏的排水橫管暗埋在墊層內。 2）采用下沉式衛生間。
衛生間樓板面下沉350mm，衛生器具排水橫管暗埋在下。
6.建筑施工中的節水措施有哪些
建筑節水有三層含義：一是減少用水量，二是提高水的有效使用效率，三是防止泄漏。
針對以上水資源浪費隱患，提出以下解決辦法以供商榷。1、明確提出控制超壓出流的要求，以減少“隱形”水量浪費，促進科學、有效的用水，控制超壓出流的有效途徑是控制給水系統中配水點的出水壓力，在80,90年代所建建筑中有的也較好地解決了 控制給水系統超壓出流的問題。
經調查研究，認為做好防超壓應從以下幾方面考慮：（1）首先應遵循規范，合理分區。“規范”第2.3.4條規定“高參建筑生活給水系統的豎向分區，應根據使用要求、材料設備性能、維修管理、建筑物層數等條件，結合利用室外給水管網的水壓合理確定。
分區最低衛生器具配水點處 的靜水壓，住宅、賓館、醫院宜為300~350Kpa；辦公樓宜為350~450KPa.”對于一個具體工程來說，最佳給水分區壓力值可以通過優化設計確定，必須考慮建筑物的層數、層高，水泵的性能，室外管網的 壓力。（2）供水方式建議采用水箱供水方式。
本人認為在市政管網不能滿足用戶供水的情況下，盡量采用水箱供水方式。無論是水箱獨立供水，還是各種聯合水箱供水方式，比如：水泵—水箱供水方式、水池水泵供水方式等，它不但供水可靠 ，而且水壓穩定，因而各配水點的壓力波動很小，有利于節水。
（3）設置減壓裝置 “規范”第2.3.4A條規定“建筑物內的生活給水系統，當衛生器具給水配件處的靜水壓超過本規范第2.3.4條規定時，宜采取減壓限流措施?！背∨璧牧鞒鏊^為5~10m外，其他各用水配件的流出 水頭不超過5m，因此進戶壓力10m、最不利點壓力為5m即可滿足各住戶要求，超過10m即形成超壓出流。
筆者認為可在進戶管處，水表前裝設調壓孔板或節流塞實施減壓，減少超壓出流量。而規范要求“分區最低衛生器具配水點處的靜水壓，住宅、賓館、醫院宜為300~350KPa；辦公樓宜為350~450KPa”，大部分都超壓。
到底多少米開始減壓，應綜合考慮各種因素，我院給排水技術人員也正在探討此問題。2、熱水循環方式的選擇，建議集中熱水供應系統應保證干管、立管中的熱水循環。
造成這一問題的原因是多方面的，既有施工、管理的不當，也有設計的不足。就設計而言，熱水循環方式的選擇，是影響無效冷水量多少的主要因素之一。
目前，“規范”中提出了三種熱水循環方式，即干管循環，立管、干管循環和支管、立管、干管循環。根據以上分析結果，顯然干管循環浪費水量最多。
改變這種“先天不足”的現象，當前已成為用戶迫切的要求。由于目前我國不少城市實施了計劃用水，不少單位為控制用水，避免超標，正紛紛改造供水系統，采取多種有效的節水措施。
如北京某大學對學生浴室的無循環熱水系統進行改造，增設了回水管，取得了每月節水50m3成效。雖然，采用支管、立管、干管的熱水循環方式最為省水，但受經濟條件的制約，目前要求全部熱水供應系統采用這種供水方式，還難以實現，但對多層定時供應熱水系統采用立管、干管循環方式是有必要也是有條件做到的。
為此建議設計集中熱水供應系統時應保證干管、立管中的熱水循環，有經濟條件的可做到支管循環。3、廢水再利用 建筑中水工程是節約用水的好措施，既保護了環境，又極大的提高了水資源的利用效率。
建筑中水工程設計應作到安全使用、經濟合理、技術先進。但對于小型建筑等可實行一些簡單可行的廢水再利用措施。
擁有1.46萬余人的天津大學夏季每個學生每月平均用水3立方米。他們以33號樓作為試點，通過改造洗漱用水的下水管道，收集廢水送至樓頂?shù)乃?，作為廁所沖洗用水。
33樓過去每月用水量為2000噸，安裝這一裝置后，每月可回收廢水1000余立方米，節水50%以上。這也算作簡單的中水工程。
4、重視設計所選水表的設置要求及水表和表前閥門的質量要求 （1）增加小區給水系統水表的設置 它還是合理用水分析和水量平衡測試必不可少的儀表。水量平衡測試是用水單位對本單位用水體系進行實際測試，根據其輸入水量與輸出水量之間的平衡關系進行分析的工作。
世紀星介紹目前各城市節水法規中對開展合理用水分析和水量平衡測試工作均有明確的要求。而增加小區進戶總水表，通過與各戶水表進行水量平衡分析，有利于查出漏水隱患。
（2）水表是法定的計量?jī)x表，其計量值是供水部門向用戶收費的憑據。若水表質量低劣，計量不準，不但將直接影響供水部門和用戶的經濟利益，還會使為遏制水資源嚴重透支，利用經濟杠桿調整水價和采取用戶計劃用水，節約獲獎，浪費受罰等節水措施因缺乏正確 的依據，而不能順利實施。
同時，水表長期使用，由于水質或自身零件磨損等原因，會影響水表的計量精度。5、使用合格給水管件及配件、推廣新型節水設備 由于管道及閥門泄露問題，采用合格、合理的管材、閥門，給排水設計、施工等方面應嚴格把關，使用正規廠家的合格產品。
7.水電施工的注意事項
1、前期水電定位工作要做好做細，開關要便于操作，例如床頭要設雙控開關，衛生間照明開關設在門外便于操作。
插座要基本夠用，設插座注意最好在房間四角都有插座，免去以后四處拉線的不便，兩個相鄰插座點位間距建議在三米以內，因?yàn)殡娖鞑孱^線大多在1。5米以內，這樣可避免以后拉長線。
2、合理劃分回路，比如照明和插座要分設回路，空調要單設回路，廚房衛生間也要單設回路。 3、線路走向上要注意強弱電分槽敷設。
4、施工上要注意，強弱電要做成可換線的“活絡線”工藝，這將給后期線路維護帶來極大的方便。 5、給水管施工完畢要做打壓測試。
6、排水管施工要注意水流通暢，不漏不堵，安裝完畢要做防漏測試。地漏排水管要做沉水彎。
生活陽臺排水改造要注意洗衣機排水不要從地漏返水。 7、無論是自請工人，還是由公司施工，都要注意事先約定材料、工藝等內容，若自已不懂，施工完畢最好請第三方監理做水電驗收。
8、最后，水電完工，一定要用相機將室內線路拍下來存檔，拍照范圍含強弱電管線、廚房衛生間給排水，這個很重要。
