ups設計(UPS建設時需要注意的要點?為什么?)
1.UPS建設時需要注意的要點?為什么?
以下是我以前購買UPS的時候從網絡上收集的，可以供你參考下，為避免廣告嫌疑，已消去具體型號。
我以前買的是方波的，其實可以選用正弦波的，但價格就會貴好多，你留意一下，主要考慮的是容量（影響工作時間）：---------------------------------------一、在線式和后備式UPS電源的選擇和購買選用在線式還是后備式UPS電源，應根據微機設備的需要和經濟條件來定。如果經濟條件好可選在線式UPS電源；如果經濟條件差，但又不影響微機正常運行，后備式UPS電源也是可以選取的。
二、工頻機與高頻機UPS電源的選擇和購買用戶在選購設備的時候應當立足于自身的實際需要，而不是盲目跟從。比如，用戶要建設中大型的數據中心，那么對可靠性和穩定性的要求就應當放在第一位，大功率的工頻機UPS就應當是首選；如果是一般的辦公場所應用，或者主要考慮到設備對空間的占用，則可以采用高頻機UPS。
(1)在可靠性方面，工頻機要優于高頻機 工頻機采用晶閘管（SCR）整流器，該技術經過半個多世紀的發展和革新，已經非常成熟，其抗電流沖擊能力非常強。由于SCR屬于半控器件，不會出現直通、誤觸發等故障。
相比而言，高頻機采用的IGBT高頻整流器雖然開關頻率較高，但是IGBT工作時有嚴格的電壓、電流工作區域，抗沖擊能力較低。因此在總體可靠性方面，IGBT整流器比SCR整流器低。
（2）在環境適應性方面，高頻機要優于工頻機 高頻機是以微處理器作為處理控制中心，將繁雜的硬件模擬電路燒錄于微處理器中，以軟件程序的方式來控制UPS的運行。因此，體積、重量等方面都有明顯的降低，噪音也較小，對空間、環境影響小，因此比較適合于對可靠性要求不太苛刻的辦公場所。
正因?yàn)槿绱?，許多廠家的中小功率UPS普遍推出了高頻機。（3）在負載對零地電壓的要求方面，工頻機要優于高頻機 大功率三相高頻機零線會引入整流器并作為正負母線的中性點，這種結構就不可避免地造成整流器和逆變器高頻諧波耦合在零線上，抬升零地電壓，造成負載端零地電壓抬高，很難滿足IBM、HP等服務器廠家對零地電壓小于1V的場地需求。
另外，在市電和發電機切換時，高頻機往往因零線缺失而必須轉旁路工作，在特定工況下可能造成負載閃斷的重大故障。工頻機因整流器不需要零線參與工作，在零線斷開時，UPS可以保持正常供電。
所以，工頻機UPS和高頻機UPS的差異主要表現在隔離變壓器上，而工頻機對隔離變壓器的使用，在很大程度上提升了UPS的可靠性。從綜合性能方面來講，工頻機和高頻機則各有優劣，至少在當前，不存在誰取代誰的問題。
三、容量和配置計算問題：家庭、辦公室有兩臺PC機，如何配置UPS？一臺PC的耗電量約為250VA,250VA(+30%)=325VA，要選購可以保證您在停電時有足夠的時間存盤關機避免文件丟失。兩臺PC機可分別配置兩臺500VA型UPS，或用并聯形式配置一臺1000VA型。
如果考慮市電中斷時有急件處理，可選購延時UPS，以延長備用時間。四、小型網絡，一個服務器，10臺PC機、二臺彩噴打印機，如何購買UPS？一臺服務器的容量為400VA、單臺PC按每臺250VA計、10臺共2500VA，每臺彩噴打印機按200VA計算，共計3300VA，在此基礎上乘以余量系數130%，可考慮選擇6000VA機型。
同時以集中供電方式運行，確保網絡安全?？紤]到費用問題亦可采取如下配置方案：重要設備如服務器UPS選購，用一臺1000VA供電，其余PC可采用后備式機型500VA分散供電。
五、如何依環境來選購UPS？采行何種供電方式為宜？（1）在電力品質不錯的環境中（如住宅區與商業區），電力異常的現象并不常發生，計算機設備可以使用離線式不斷電系統（OFF-LINE UPS），以降低購置成本。但是如果電力品質不佳的環境（如工業區、郊區、動力設備附近等），且軟硬件設備資料不容許因電力品質問題而故障，則最好是選用在線式不斷電系統（ON- LINE UPS），才可提供設備更完善的保護。
（2）UPS的供電方式可分為集中供電方式和分散供電方式兩種。* 集中供電方式是指由1臺UPS向整體線路中各個負載集中供電。
* 分散供電方式是指多臺UPS電源對多路負載分散供電。* 集中與分散供電方式的優缺點具體如下： ——集中供電方式便于管理、布線要求高、可靠性較低、成本高。

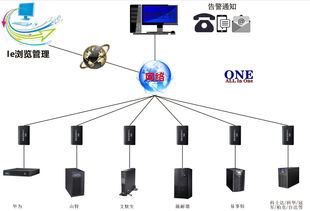

——分散供電方式不便于管理、布線要求低、可靠性較高、成本低。六、如何選購UPS監控軟件？不同種類的UPS有不同的通訊界面，因此搭配的軟件也不同，要考慮到所使用的計算機系統和監控管理方式來確定使用什么樣的監控軟件，有些廠家對就不同系統的監控軟件。
2.UPS建設時需要注意的要點?為什么?
以下是我以前購買UPS的時候從網絡上收集的，可以供你參考下，為避免廣告嫌疑，已消去具體型號。
我以前買的是方波的，其實可以選用正弦波的，但價格就會貴好多，你留意一下，主要考慮的是容量（影響工作時間）：--------------------------------------- 一、在線式和后備式UPS電源的選擇和購買 選用在線式還是后備式UPS電源，應根據微機設備的需要和經濟條件來定。如果經濟條件好可選在線式UPS電源；如果經濟條件差，但又不影響微機正常運行，后備式UPS電源也是可以選取的。
二、工頻機與高頻機UPS電源的選擇和購買 用戶在選購設備的時候應當立足于自身的實際需要，而不是盲目跟從。比如，用戶要建設中大型的數據中心，那么對可靠性和穩定性的要求就應當放在第一位，大功率的工頻機UPS就應當是首選；如果是一般的辦公場所應用，或者主要考慮到設備對空間的占用，則可以采用高頻機UPS。
(1)在可靠性方面，工頻機要優于高頻機 工頻機采用晶閘管（SCR）整流器，該技術經過半個多世紀的發展和革新，已經非常成熟，其抗電流沖擊能力非常強。由于SCR屬于半控器件，不會出現直通、誤觸發等故障。
相比而言，高頻機采用的IGBT高頻整流器雖然開關頻率較高，但是IGBT工作時有嚴格的電壓、電流工作區域，抗沖擊能力較低。因此在總體可靠性方面，IGBT整流器比SCR整流器低。
（2）在環境適應性方面，高頻機要優于工頻機 高頻機是以微處理器作為處理控制中心，將繁雜的硬件模擬電路燒錄于微處理器中，以軟件程序的方式來控制UPS的運行。因此，體積、重量等方面都有明顯的降低，噪音也較小，對空間、環境影響小，因此比較適合于對可靠性要求不太苛刻的辦公場所。
正因?yàn)槿绱?，許多廠家的中小功率UPS普遍推出了高頻機。（3）在負載對零地電壓的要求方面，工頻機要優于高頻機 大功率三相高頻機零線會引入整流器并作為正負母線的中性點，這種結構就不可避免地造成整流器和逆變器高頻諧波耦合在零線上，抬升零地電壓，造成負載端零地電壓抬高，很難滿足IBM、HP等服務器廠家對零地電壓小于1V的場地需求。
另外，在市電和發電機切換時，高頻機往往因零線缺失而必須轉旁路工作，在特定工況下可能造成負載閃斷的重大故障。工頻機因整流器不需要零線參與工作，在零線斷開時，UPS可以保持正常供電。
所以，工頻機UPS和高頻機UPS的差異主要表現在隔離變壓器上，而工頻機對隔離變壓器的使用，在很大程度上提升了UPS的可靠性。從綜合性能方面來講，工頻機和高頻機則各有優劣，至少在當前，不存在誰取代誰的問題。
三、容量和配置計算問題：家庭、辦公室有兩臺PC機，如何配置UPS？一臺PC的耗電量約為250VA,250VA(+30%)=325VA，要選購可以保證您在停電時有足夠的時間存盤關機避免文件丟失。兩臺PC機可分別配置兩臺500VA型UPS，或用并聯形式配置一臺1000VA型。
如果考慮市電中斷時有急件處理，可選購延時UPS，以延長備用時間。四、小型網絡，一個服務器，10臺PC機、二臺彩噴打印機，如何購買UPS？一臺服務器的容量為400VA、單臺PC按每臺250VA計、10臺共2500VA，每臺彩噴打印機按200VA計算，共計3300VA，在此基礎上乘以余量系數130%，可考慮選擇6000VA機型。
同時以集中供電方式運行，確保網絡安全?？紤]到費用問題亦可采取如下配置方案：重要設備如服務器UPS選購，用一臺1000VA供電，其余PC可采用后備式機型500VA分散供電。
五、如何依環境來選購UPS？采行何種供電方式為宜？（1）在電力品質不錯的環境中（如住宅區與商業區），電力異常的現象并不常發生，計算機設備可以使用離線式不斷電系統（OFF-LINE UPS），以降低購置成本。但是如果電力品質不佳的環境（如工業區、郊區、動力設備附近等），且軟硬件設備資料不容許因電力品質問題而故障，則最好是選用在線式不斷電系統（ON- LINE UPS），才可提供設備更完善的保護。
（2）UPS的供電方式可分為集中供電方式和分散供電方式兩種。* 集中供電方式是指由1臺UPS向整體線路中各個負載集中供電。
* 分散供電方式是指多臺UPS電源對多路負載分散供電。* 集中與分散供電方式的優缺點具體如下： ——集中供電方式便于管理、布線要求高、可靠性較低、成本高。
——分散供電方式不便于管理、布線要求低、可靠性較高、成本低。六、如何選購UPS監控軟件？不同種類的UPS有不同的通訊界面，因此搭配的軟件也不同，要考慮到所使用的計算機系統和監控管理方式來確定使用什么樣的監控軟件，有些廠家對就不同系統的監控軟件。
3.UPS電源的注意事項
UPS電源的注意事項
1.開關機順序
為了避免負載在啟動瞬間產生的沖擊電流對UPS造成損壞，在使用時應首先給UPS供電，使其處于旁路工作狀態，然后再逐個打開負載，這樣就避免了負載電流對UPS的沖擊，使UPS的使用壽命得以延長。關機順序可以看做是開機順序的逆過程，首先逐個關閉負載，再將UPS關閉。
2.開機之前
在開機之前，首先需要確認輸入市電連線的極性是否正確，以確保人身安全。注意負載總功率不能大于UPS的額定功率。應避免UPS工作在過載狀態下，以保證UPS能夠正常工作。
3.關機之后
在市電中斷后，UPS由電池組供電并自動關機后，不要再利用UPS電池組供電開機，以避免電池因過量放電而損壞。當市電發生異常而轉為UPS電池組供電時，應及時關閉負載并關機，待市電恢復正常再開機使用。
4.使用環境
與電腦的工作環境類似，UPS對環境溫度的要求同樣也不是很高，通常在0℃~40℃都能正常工作。但防塵問題同樣也困擾著UPS,UPS的使用環境要求清潔、少塵、干燥，灰塵和潮濕的環境會引起UPS工作不正常。而UPS電池組對溫度要求則較高，標準使用溫度為25℃，平時最好不要超出15℃~30℃這個范圍。溫度過低不但會減小電池組的容量，還會進一步影響UPS的使用壽命。另外，UPS的防磁能力也不是很好。所以不應把強磁性物體放在UPS上，否則會導致UPS工作不正?；驌p壞機器。
5.電池維護
UPS的電池組會存在自放電現象，如果長期放置不用會導致電池組的損壞，因此需要定期進行充放電。如果使用的是免維護的吸收式電解液系統電池，在正常使用時不會產生任何氣體，但是如果用戶使用不當而造成了電池組過量充電就會產生氣體，并出現電池組內壓增大的情況，嚴重時會使電池鼓漲、變形、漏液甚至破裂，用戶如果發現這種現象應立即更換電池組。
6.注意安全
由于UPS的電池組電壓很高，對人體存在一定的電擊危險，所以在裝卸導電連接條和輸出線時應具有安全保障，采用的工具應絕緣，特別是輸出接點更應該有防止觸電的設置。
7.充電電壓
在UPS的充電過程中，如果充電電壓過高會導致電池組的過量充電，反之則會造成電池組的充電不足。當充電電壓不正常的時候，可能會讓電池配置數據產生錯誤。因此在安裝電池組時，一定要注意電池規格和數量的正確性，不同規格、不同品牌的電池應盡量避免混用，外接充電器也最好不要采用低價劣質產品。
8.充電電流
與UPS的電壓要求類似，在對UPS電池組進行充放電時應盡量避免過大的電流通過。雖然有的時候UPS的電池組可以接受一定程度的大電流，但在實際操作中還是應該盡量避免，否則會使電池極板變形，導致電池內阻增大，嚴重時電池容量將會嚴重下降，導致電池組壽命大幅縮短。
9.放電深度
UPS的放電深度對電池使用壽命的影響也是非常大的，電池放電深度越深，其循環使用次數就越少，因此在使用時應避免電池的深度放電。雖然有些品牌的UPS擁有放電保護功能，但是如果UPS處于輕載放電或空載放電的情況下，也會讓電池深度放電，從而影響電池組的使用壽命。
10.負載大小
普通的用戶會認為，UPS的負載能力越大，對電腦的保護效果會越好，于是在購買時選用了高價格高負載能力的產品。而用戶在實際應用時的負載只是UPS額定的30%甚至更少，其實這樣亦會影響到UPS的使用壽命，畢竟其內部的電池組很多時候都不能完全正常地進行工作。當然也不是說100%的額定負載是最好的，如果這樣，UPS出現任何小問題都會造成很大的損壞，實際操作表明選擇50%~80%的負載為最佳。
4.UPS在使用過程中,應注意什么事項?
標準型UPS，指單臺UPS已內置小容量電池（裝在主機機箱內），斷市電后供電時間較短（滿載下僅幾分鐘）。
而長效型UPS則是外配大容量電池，需另用電池箱安裝在UPS主機機箱外，供電時間長短由0.5小時到8小時不等，依用戶需要而配置。換句話講，標準型UPS是廠商已設定好放電時間的UPS；而長效型UPS則是由客戶自己選定放電時間的UPS。
山特UPS不推薦帶接純感性、純?nèi)菪载?fù)載。例如電動機、空調、復印機等。
而且也不能接半波整流型負載。 UPS適合帶阻容性（如電腦）、阻性、微感性負載。
1.長期在市電狀態下穩定運行，則電池組需每3-6個月帶載充、放電一次。 2.不要過載運行。
3.工作的環境溫度及濕度符合產品使用手冊之要求。 4.放置UPS的區域必須能良好通風、遠離水、可燃性氣體和腐蝕劑。
5.應保持UPS的進風孔與風扇出風孔通暢。詳細事項請參見產品使用手冊。
5.UPS的設計方案中的問題
通信機房UPS供電系統設計方案探討2007/08/13 01:23 P.M.1引言 計算機在通信系統中的廣泛應用，對供電質量提出了越來越高的要求，由此在通信機房中安裝UPS（不間斷電源）供電系統變得越來越普遍。
一個設計良好的UPS供電系統能給負載提供優質電源，然而在實際應用中，許多問題又往往是UPS供電系統本身引起的。因此，如何建立~個合理的、安全的UPS供電系統成為大家關注的問題。
本文將從UPS供電系統設計角度對這~問題進行探討。2對UPS前級供電系統的要求 UPS可以向負載提供穩壓精度高、穩頻、波形失真度小的高質量電源，并且在與靜態旁路切換時可以做到供電無間斷。
但要做到這點，它的前級供電質量不容忽視。我們在設計通信機房前級供電系統時，應考慮以下幾個方面： （1）前級供電系統電源質量不宜太差，電壓及頻率應穩定在正常范圍。
一般地講，大容量UPS主機輸人電壓范圍應為380V±15%。電壓過低，將使UPS備電池頻繁放電，最終因長期處于欠壓充電狀態而大大縮短它的使用壽命，相反，電壓過高，則易引起逆變器損壞。
對于旁路輸入，其電壓和頻率波動也有~定的范圍，一般為額定電壓±10%，額定頻率±15%，如果前級電源變化范圍過大，就會導致逆變器和旁路電源之間的切換被禁止或有間斷。因此，如果通信機房的前級電網在電壓范圍上達不到要求，應在UPS前級配置合適的抗干擾交流穩壓電源，但不宜采用電子管型交流穩壓器或磁飽和穩壓器，因?yàn)檫@兩類穩壓器在開機時可產生瞬時高壓，輸出波形失真度也較大，易造成UPS故障。
（2）前級供電系統中不應當帶有別的頻繁啟動負載，比如經常使用的電梯，頻繁開啟的空調等。原因是在這些負載開、關機時會出現瞬間高低壓，使供電線路上電壓波形失真度過大，造成UPS市電旁路供電與逆變器供電轉換控制電路誤動作，進而引起同步控制電路故障。
所以在條件許可下，宜將UPS電源盡可耀于電網輸入的前端。 （3）前級供電系統中的交流發電機組容量應適當放大。
大多數通信機房都備有發電機組，以解決較長時間停電難以供電問題。但在配置發電機組時，其容量應考慮不少于UPS電源額定輸出功率的1.5-2倍，以保證發電機輸出電壓、頻率正常，并改善其波形失真度。
3 UPS容量的確定 根據負載容量及性質，選擇適當?shù)腢PS，既可保證UPS的供電質量，降低故障率，又可節省投資，提高經濟效益。一般來說，UPS容量的確定主要是要滿足當前負載的需要，同時，也要考慮幾個因素： （1）負載性質對UPS輸出功率的影響。
當前大部分UPS生產廠家在產品說明書中所給的輸出功率都是通信機房UPS供電系統設計方案探討2007/08/13 01:23 P.M.1引言 計算機在通信系統中的廣泛應用，對供電質量提出了越來越高的要求，由此在通信機房中安裝UPS（不間斷電源）供電系統變得越來越普遍。一個設計良好的UPS供電系統能給負載提供優質電源，然而在實際應用中，許多問題又往往是UPS供電系統本身引起的。
因此，如何建立~個合理的、安全的UPS供電系統成為大家關注的問題。本文將從UPS供電系統設計角度對這~問題進行探討。
2對UPS前級供電系統的要求 UPS可以向負載提供穩壓精度高、穩頻、波形失真度小的高質量電源，并且在與靜態旁路切換時可以做到供電無間斷。但要做到這點，它的前級供電質量不容忽視。
我們在設計通信機房前級供電系統時，應考慮以下幾個方面： （1）前級供電系統電源質量不宜太差，電壓及頻率應穩定在正常范圍。一般地講，大容量UPS主機輸人電壓范圍應為380V±15%。
電壓過低，將使UPS備電池頻繁放電，最終因長期處于欠壓充電狀態而大大縮短它的使用壽命，相反，電壓過高，則易引起逆變器損壞。對于旁路輸入，其電壓和頻率波動也有~定的范圍，一般為額定電壓±10%，額定頻率±15%，如果前級電源變化范圍過大，就會導致逆變器和旁路電源之間的切換被禁止或有間斷。
因此，如果通信機房的前級電網在電壓范圍上達不到要求，應在UPS前級配置合適的抗干擾交流穩壓電源，但不宜采用電子管型交流穩壓器或磁飽和穩壓器，因?yàn)檫@兩類穩壓器在開機時可產生瞬時高壓，輸出波形失真度也較大，易造成UPS故障。 （2）前級供電系統中不應當帶有別的頻繁啟動負載，比如經常使用的電梯，頻繁開啟的空調等。
原因是在這些負載開、關機時會出現瞬間高低壓，使供電線路上電壓波形失真度過大，造成UPS市電旁路供電與逆變器供電轉換控制電路誤動作，進而引起同步控制電路故障。所以在條件許可下，宜將UPS電源盡可耀于電網輸入的前端。
（3）前級供電系統中的交流發電機組容量應適當放大。大多數通信機房都備有發電機組，以解決較長時間停電難以供電問題。
但在配置發電機組時，其容量應考慮不少于UPS電源額定輸出功率的1.5-2倍，以保證發電機輸出電壓、頻率正常，并改善其波形失真度。3 UPS容量的確定 根據負載容量及性質，選擇適當?shù)腢PS，既可保證UPS的供電質量，降低故障率，又可節省投資，提高經濟效益。
一般來說，UPS容量的確定主要是要滿足當前負載的需要，同時，也要考慮幾個因素： （1）負載性質對。
6.使用UPS有哪些注意事項
1)UPS的使用環境應注意通風良好，利于散熱，并保持環境的清潔。
2）切勿帶感性負載，如點鈔機、日光燈、空調等，以免造成損壞。 3)UPS的輸出負載控制在60%左右為最佳，可靠性最高。
4)UPS帶載過輕（如1000VA的UPS帶100VA負載）有可能造成電池的深度放電，會降低電池的使用壽命，應盡量避免。 5）適當?shù)姆烹?，有助于電池的激活，如長期不停市電，每隔三個月應人為斷掉市電用UPS帶負載放電一次，這樣可以延長電池的使用壽命。
6）對于多數小型UPS，上班再開UPS，開機時要避免帶載啟動，下班時應關閉UPS；對于網絡機房的UPS，由于多數網絡是24小時工作的，所以UPS也必須全天候運行。 7)UPS放電后應及時充電，避免電池因過度自放電而損壞。
（深圳山特提供資料）。
