伺服電機選型的原則和(工業自動化應用的伺服電機選型的詳細步驟有哪些?有什么注意事項?)

1.工業自動化應用的伺服電機選型的詳細步驟有哪些?有什么注意事項?

伺服系統是讓物體的位置、方位、狀態等輸出能夠跟隨輸入目標任意變化的自動控制系統，如何進行伺服電機選型，首先要了解選型計算，具體步驟如下：

1、確認轉速和編碼器的分辨率；

2、計算出電機軸上的負載力矩、加減速力矩和負載慣量；

3、計算再生電阻，通常2KW以上需要外配置；

4、編碼器電纜的選擇，通常日系的產品采用較多的是絕對值編碼器。

以上的伺服電機選型步驟由科 峰自 動化提供，接下來在運作之前要做如下檢查：

1、檢查電壓是否合適；

2、確?？刂菩盘?hào)線接線牢固；

3、在開始運行的半小時內要密切觀察電機狀態，如發生運動異常、噪音和溫度升高的情況需立即停機調整。

以上資料請參考，科 峰自 動化希望能幫到您！

2.伺服電機選型要求是什么?

詳細參考文檔：/p/4177736925現代機電行業中經常會碰到一些復雜的運動，這對電機的動力荷載有很大影響。

伺服驅動裝置是許多機電系統的核心，因此，伺服電機的選擇就變得尤為重要。首先要選出滿足給定負載要求的電動機，然后從中按價格、重量、體積等技術經濟指標選擇最適合的電機。

伺服電機的選型計算方法1計算負載慣量，慣量的匹配，瑞思科伺服電機為例，部分產品慣量匹配可達50倍，但實際越小越好，這樣對精度和響應速度好。2電機軸上負載力矩的折算和加減速力矩的計算。

3轉速和編碼器分辨率的確認.4電纜選擇，編碼器電纜雙絞屏蔽的，對于瑞思科伺服等臺系產品絕對值編碼器是6芯，增量式是4芯。5再生電阻的計算和選擇，對于伺服，一般2kw以上，要外配置。

END注意事項以上只考慮電機的動力問題，對于直線運動用速度v(t)，加速度a(t)和所需外力F(t)表示，對于旋轉運動用角速度 （t），角加速度 （t）和所需扭矩T(t)表示，它們均可以表示為時間的函數，與其他因素?zé)o關。很顯然。

電機的最大功率P電機，最大應大于工作負載所需的峰值功率P峰值，但僅僅如此是不夠的，物理意義上的功率包含扭矩和速度兩部分，但在實際的傳動機構中它們是受限制的。用峰值，T峰值表示最大值或者峰值。

電機的最大速度決定了減速器減速比的上限，n上限= 峰值，最大/ 峰值，同樣，電機的最大扭矩決定了減速比的下限，n下限=T峰值/T電機，最大，如果n下限大于n上限，選擇的電機是不合適的。反之，則可以通過對每種電機的廣泛類比來確定上下限之間可行的傳動比范圍。

只用峰值功率作為選擇電機的原則是不充分的，而且傳動比的準確計算非常繁瑣。

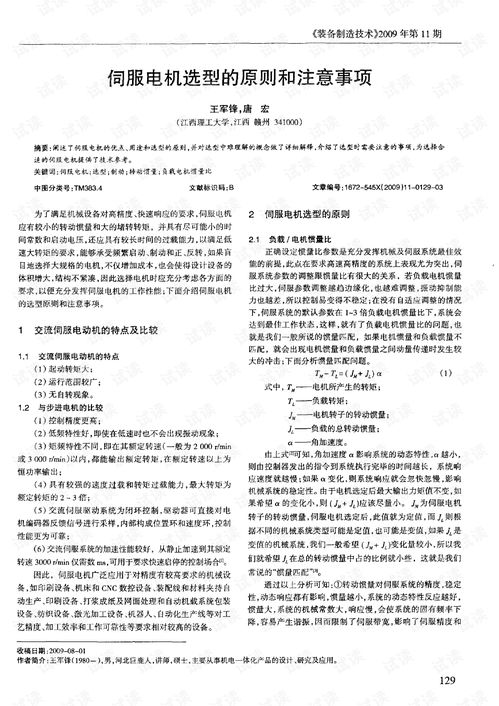

3.伺服電機選型的原則和注意事項

伺服電機工作原理 1.伺服主要靠脈沖來定位，基本上可以這樣理解，伺服電機接收到1個脈沖，就會旋轉1個脈沖對應的角度，從而實現位移，因?yàn)?，伺服電機本身具備發出脈沖的功能，所以伺服電機每旋轉一個角度，都會發出對應數量的脈沖，這樣，和伺服電機接受的脈沖形成了呼應，或者叫閉環，如此一來，系統就會知道發了多少脈沖給伺服電機，同時又收了多少脈沖回來，這樣，就能夠很精確的控制電機的轉動，從而實現精確的定位，可以達到0.001mm。

直流伺服電機分為有刷和無刷電機。有刷電機成本低，結構簡單，啟動轉矩大，調速范圍寬，控制容易，需要維護，但維護方便（換碳刷），產生電磁干擾，對環境有要求。

因此它可以用于對成本敏感的普通工業和民用場合。 無刷電機體積小，重量輕，出力大，響應快，速度高，慣量小，轉動平滑，力矩穩定。

控制復雜，容易實現智能化，其電子換相方式靈活，可以方波換相或正弦波換相。電機免維護，效率很高，運行溫度低，電磁輻射很小，長壽命，可用于各種環境。

2.交流伺服電機也是無刷電機，分為同步和異步電機，目前運動控制中一般都用同步電機，它的功率范圍大，可以做到很大的功率。大慣量，最高轉動速度低，且隨著功率增大而快速降低。

因而適合做低速平穩運行的應用。 3.伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。

伺服電機的精度決定于編碼器的精度（線數）。 什么是伺服電機？有幾種類型？工作特點是什么？ 答：伺服電動機又稱執行電動機，在自動控制系統中，用作執行元件，把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。

分為直流和交流伺服電動機兩大類，其主要特點是，當信號電壓為零時無自轉現象，轉速隨著轉矩的增加而勻速下降， 請問交流伺服電機和無刷直流伺服電機在功能上有什么區別？ 答：交流伺服要好一些，因?yàn)槭钦也刂?，轉矩脈動小。直流伺服是梯形波。

但直流伺服比較簡單，便宜。 永磁交流伺服電動機 20世紀80年代以來，隨著集成電路、電力電子技術和交流可變速驅動技術的發展，永磁交流伺服驅動技術有了突出的發展，各國著名電氣廠商相繼推出各自的交流伺服電動機和伺服驅動器系列產品并不斷完善和更新。

交流伺服系統已成為當代高性能伺服系統的主要發展方向，使原來的直流伺服面臨被淘汰的危機。90年代以后，世界各國已經商品化了的交流伺服系統是采用全數字控制的正弦波電動機伺服驅動。

交流伺服驅動裝置在傳動領域的發展日新月異。永磁交流伺服電動機同直流伺服電動機比較，主要優點有： ⑴無電刷和換向器，因此工作可靠，對維護和保養要求低。

⑵定子繞組散熱比較方便。 ⑶慣量小，易于提高系統的快速性。

⑷適應于高速大力矩工作狀態。 ⑸同功率下有較小的體積和重量。

自從德國MANNESMANN的Rexroth公司的Indramat分部在1978年漢諾威貿易博覽會上正式推出MAC永磁交流伺服電動機和驅動系統，這標志著此種新一代交流伺服技術已進入實用化階段。到20世紀80年代中后期，各公司都已有完整的系列產品。

整個伺服裝置市場都轉向了交流系統。早期的模擬系統在諸如零漂、抗干擾、可靠性、精度和柔性等方面存在不足，尚不能完全滿足運動控制的要求，近年來隨著微處理器、新型數字信號處理器（DSP）的應用，出現了數字控制系統，控制部分可完全由軟件進行，分別稱為摪朧只瘮或摶旌鮮綌、撊只瘮?shù)挠来沤涣魉欧到y(tǒng)。

到目前為止，高性能的電伺服系統大多采用永磁同步型交流伺服電動機，控制驅動器多采用快速、準確定位的全數字位置伺服系統。典型生產廠家如德國西門子、美國科爾摩根和日本松下及安川等公司。

日本安川電機制作所推出的小型交流伺服電動機和驅動器，其中D系列適用于數控機床（最高轉速為1000r/min，力矩為0.25~2.8N.m）,R系列適用于機器人（最高轉速為3000r/min，力矩為0.016~0.16N.m）。之后又推出M、F、S、H、C、G 六個系列。

20世紀90年代先后推出了新的D系列和R系列。由舊系列矩形波驅動、8051單片機控制改為正弦波驅動、80C、154CPU和門陣列芯片控制，力矩波動由24%降低到7%，并提高了可靠性。

這樣，只用了幾年時間形成了八個系列（功率范圍為0.05~6kW）較完整的體系，滿足了工作機械、搬運機構、焊接機械人、裝配機器人、電子部件、加工機械、印刷機、高速卷繞機、繞線機等的不同需要。 以生產機床數控裝置而著名的日本法那克（Fanuc）公司，在20世紀80年代中 期也推出了S系列（13個規格）和L系列（5個規格）的永磁交流伺服電動機。

L系列 有較小的轉動慣量和機械時間常數，適用于要求特別快速響應的位置伺服系統。 日本其他廠商，例如：三菱電動機（HC-KFS、HC-MFS、HC-SFS、HC-RFS和HC-UFS系列）、東芝精機（SM系列）、大隈鐵工所（BL系列）、三洋電氣（BL系列）、立石電機（S系列）等眾多廠商也進入了永磁交流伺服系統的競爭行列。

德國力士樂公司。

4.伺服電機選型時都需要考慮哪些問題?怎么計算?

如下：1、選用電動機的原則為了適應各種不同用途，電機廠家生產了不同種類、形式及容量的電動機。

在選用電動機時，要充分考慮它們的特性，在仔細研究了被拖動機械的特性后，選擇適合負載特性的電動機。選擇電動機的原則是：（1）根據負載的啟動特性及運行特性，選出最適合于這些特性的電動機，滿足生產機械工作過程中的各種要求。

（2）選擇具有與使用場所的環境相適應的防護方式及冷卻方式的電動機，在結構上應能適合電動機所處的環境條件。（3）計算和確定合適的電動機容量。

通常設計制造的電動機，在75%-100%額定負載時，效率最高。因此應使設備需求的容量與被選電動機的容量差值最小，使電動機的功率被充分利用。

（4）選擇可靠性高、便于維護的電動機。（5）考慮到互換性，盡量選擇標準電動機。

（6）為使整個系統高效率運行，要綜合考慮電機的極數及電壓等級。2、選用電動機的大致步驟可以考慮如下（1）根據生產機械性的要求，選擇電動機種類。

（2）根據電源情況，選擇電動機額定電壓。（3）根據生產機械所要求的轉數及傳動設備的情況，選擇電動機的轉數。

（4）根據電動機和生產機械安裝的位置和場所環境，選擇電動機的結構和防護形式。（5）根據所帶負載所需要的功率容量和電動機的運行方式，選擇電動機的額定功率。

在做電機選型時，手邊一定要多準備幾個廠家、品牌的產品目錄，再綜合考慮上述因素，來選型最合適的電動機。

5.伺服電機的選用方法

伺服電機選型及負載轉矩計算 慣量轉矩計算 機械制造商在選購電機時擔心切削力不夠，往往選擇較大規格的馬達，這不但會增加機床的制造成本，而且使之體積增大，結構布局不夠緊湊。

本文以實例應用闡明了如何選擇最佳規格電機的方法，以控制制造成本。 一、進給驅動伺服電機的選擇 1.原則上應該根據負載條件來選擇伺服電機。

在電機軸上所有的負載有兩種，即阻尼轉矩和慣量負載。這兩種負載都要正確地計算，其值應滿足下列條件： 1）當機床作空載運行時，在整個速度范圍內，加在伺服電機軸上的負載轉矩應在電機連續額定轉矩范圍內，即應在轉矩速度特性曲線的連續工作區。

2）最大負載轉矩，加載周期以及過載時間都在提供的特性曲線的準許范圍以內。 3）電機在加速/減速過程中的轉矩應在加減速區（或間斷工作區）之內。

4）對要求頻繁起，制動以及周期性變化的負載，必須檢查它的在一個周期中的轉矩均方根值。并應小于電機的連續額定轉矩。

5）加在電機軸上的負載慣量大小對電機的靈敏度和整個伺服系統的精度將產生影響。通常，當負載小于電機轉子慣量時，上述影響不大。

但當負載慣量達到甚至超過轉子慣量的5倍時，會使靈敏度和響應時間受到很大的影響。甚至?xí)顾欧糯笃鞑荒茉谡Ｕ{(diào)節范圍內工作。

所以對這類慣量應避免使用。推薦對伺服電機慣量Jm和負載慣量Jl之間的關系如下： Jl<5*Jm1、負載轉矩的計算 負載轉矩的計算方法加到伺服電機軸上的負載轉矩計算公式，因機械而異。

但不論何種機械，都應計算出折算到電機軸上的負載轉矩。通常，折算到伺服電機軸上的負載轉矩可由下列公式計算： Tl=(F*L/2πμ)+T0 式中：Tl折算到電機軸上的負載轉矩（N.M）; F：軸向移動工作臺時所需要的力； L：電機軸每轉的機械位移量（M）;To：滾珠絲杠螺母，軸承部分摩擦轉矩折算到伺服電機軸上的值（N.M）；Μ：驅動系統的效率 F：取決于工作臺的重量，摩擦系數，水平或垂直方向的切削力，是否使用了平衡塊（用在垂直軸）。

無切削時： F=μ*（W+fg），切削時： F=Fc+μ*（W+fg+Fcf）。W：滑塊的重量（工作臺與工件）Kg； Μ：摩擦系數； Fc：切削力的反作用力； Fg：用鑲條固緊力； Fcf：由于切削力靠在滑塊表面作用在工作臺上的力即工作臺壓向?qū)к壍恼驂毫Α?/p>

計算轉矩時下列幾點應特別注意： （a）由于鑲條產生的摩擦轉矩必須充分地考慮。通常，僅僅從滑塊的重量和摩擦系數來計算的轉矩很小的。

請?zhí)貏e注意由于鑲條加緊以及滑塊表面的精度誤差所產生的力矩。 （b）由于軸承，螺母的預加載，以及絲杠的預緊力滾珠接觸面的摩擦等所產生的轉矩均不能忽略。

尤其是小型輕重量的設備。這樣的轉矩回應影響整個轉矩。

所以要特別注意。 （c）切削力的反作用力會使工作臺的摩擦增加，以此承受切削反作用力的點與承受驅動力的點通常是分離的。

如圖所示，在承受大的切削反作用力的瞬間，滑塊表面的負載也增加。當計算切削期間的轉矩時，由于這一載荷而引起的摩擦轉矩的增加應給予考慮。

（d）摩擦轉矩受進給速率的影響很大，必須研究測量因速度工作臺支撐物（滑塊，滾珠，壓力），滑塊表面材料及潤滑條件的改變而引起的摩擦的變化。已得出正確的數值。

（e）通常，即使在同一臺的機械上，隨調整條件，周圍溫度，或潤滑條件等因素而變化。當計算負載轉矩時，請盡量借助測量同種機械上而積累的參數，來得到正確的數據。

2.負載慣量的計算。由電機驅動的所有運動部件，無論旋轉運動的部件，還是直線運動的部件，都成為電機的負載慣量。

電機軸上的負載總慣量可以通過計算各個被驅動的部件的慣量，并按一定的規律將其相加得到。 1）圓柱體慣量 如滾珠絲杠，齒輪等圍繞其中心軸旋轉時的慣量可按下面公式計算： J=（πγ/32）*D4L(kg cm2) 如機構為鋼材，則可按下面公式計算： J=(0.78*10-6)*D4L(kg cm2) 式中： γ材料的密度（kg/cm2） D圓柱體的直經（cm） L圓柱體的長度 2）軸向移動物體的慣量工件，工作臺等軸向移動物體的慣量，可由下面公式得出： J=W*(L/2π)2 (kg cm2) 式中： W直線移動物體的重量 L電機每轉在直線方向移動的距離 3）圓柱體圍繞中心運動時的慣量如圖所示： 圓柱體圍繞中心運動時的慣量 屬于這種情況的例子：如大直經的齒輪，為了減少慣量，往往在圓盤上挖出分布均勻的孔這時的慣量可以這樣計算： J=Jo+W*R2(kg cm2) 式中：Jo為圓柱體圍繞其中心線旋轉時的慣量（kgcm2） W圓柱體的重量 R旋轉半徑 4）相對電機軸機械變速的慣量計算將上圖所示的負載慣量Jo折算到電機軸上的計算方法如下： J=(N1/N2)2Jo 式中：N1 N2為齒輪的齒數 3.電機加速或減速時的轉矩 電機加速或減速時的轉矩 1）按線性加減速時加速轉矩計算如下： Ta=(2πVm/60*104) *1/ta(Jm+JL)(1-e-ks。

ta) Vr=Vm{1-1/ta.ks(1-e-ksta) Ta加速轉矩（N.M） Vm快速移動時的電機轉速（r/min） Ta加速時間 Jm電機慣量（N.m.s2） JL負載慣量（N.m.s2） Vr加速轉矩開始減少的點 Ks伺服系統位置環增益（sec-1） 電機按指數曲線加速時的。

6.伺服減速機選型注意事項有哪些方面

減速機是一種動力傳達機構，利用齒輪的速度轉換器，將電機（馬達）的回轉數減速到所要的回轉數，并得到較大轉矩的機構。

在目前用于傳遞動力與運動的機構中，減速機的應用范圍相當廣泛。1、在額定轉矩下使用。

2、請選擇合適的電機與減速機相配合3、本系列減速機終身潤滑，無需加油，請不要私下拆開。4、連續運轉使用壽命降低1/2。

5、保證安裝正確，防止外界破壞。6、減速機的安裝、操作、維修和維護工作僅限于專業人員執行。

F系列平行軸斜齒輪減速機其他安裝： 1、安裝場所：油品的確認：在訂購時，這類產品潤滑油屬半固態不需更換油工作，但必須注意在0度以下使用，應事先告知我們，以便添加防凍劑。于酸堿場所，亦須告之我們，加裝防護措施。

2、伺服電機：在訂貨時應告知工廠，伺服電機所需銜接法蘭及軸的尺寸。3、減速機的安裝：減速機本體是一個非常精密的產品，所以在安裝上必須小心，嚴禁撞擊或是以鐵錘敲打軸心或是任一部位。

7.伺服電機的選型規則,選型要求

伺服電機：是在伺服系統中控制機械元件運轉的發動機，是一種補助馬達間接變速裝置。伺服電機是可以連續旋轉的電-機械轉換器。作為液壓閥控制器的伺服電機，屬于功率很小的微特電機，以永磁式直流伺服電機和并激式直流伺服電機最為常用。

伺服電機的作用：伺服電機可使控制速度，位置精度非常準確。

伺服電機的分類：直流伺服電機和交流伺服電機。

使用環境來選擇電動機結構形式：

1. 在正常環境條件下，一般采用防護式電動機；在粉塵較多的工作場所，采用封閉式電動機；

2. 在濕熱帶地區或比較潮濕的場所，盡量采用濕熱帶型電動機；

3. 在露天場所使用，采用戶外型電動機，若有防護措施，也可采用封閉式或防護式電動機；

4. 在高溫工作場所，應根據環境溫度，選用相應絕緣等級的電動機，并加強通風改善電動機工作條件；

5. 在有爆炸危險場所，必須選用防爆型電動機；

6. 在有腐蝕氣體的場所，應選用防腐式電動機.

電動機類型的選擇：

不需要調速的機械裝置應優先選用籠型異步電動機；

對于負載周期性波動的長期工作機械，宜用繞線型異步電動機；

需要補償電網功率因數及獲得穩定的工作速度時，優先選用同步電動機；

只需要幾種速度，但不要求調速時，選用多速異步電動機，采用轉換開關等來切換你所需要的工作速度；

需要大的起動轉矩和恒功率調速的機械，宜選用直流電動機；

起制動和調速要求較高的機械，可選用直流電動機或帶調速裝置的交流電動機； 需要自動伺服控制的情況下，需要選擇伺服電機。

電機轉速的選型：

電動機轉速應符合機械傳動的要求。在市電標準頻率（50HZ）作用下，由于磁極對數不同，異步電動機同步轉速有3000r/min,500 r/min,1000r/min,750/r/min,600r/min等幾種.由于存在轉差率，其實際轉速比同步轉速低2-5%.
