選用應變片(簡述應變片的選用原則)
1.簡述應變片的選用原則
1、絲繞式應變片的選用原則：用電阻絲盤繞電阻片稱為絲繞式電阻片，目前廣泛使用的有半圓彎頭平繞式，這種電阻片多用紙底和紙蓋，價格低廉，適于實驗室廣泛使用，缺點是精度較差，橫向效應系數較大。
2、短接式應變片的選用原則：這種電阻片的制作比較容易，在一排拉直的電阻絲之間，在預定的標距上用較粗的導線相間地造成短路，這種電阻片有用紙底的，也有用膠底的。短路接式電阻片的優點是幾何形狀比容易于保證，而且橫向效應系數近于零。
3、箔式電阻片的選用原則在合金箔（康銅箔或鎳鉻箔）的一面涂膠形成膠底，然后在箔面上用照相腐蝕成形法制成的，所以幾何形狀和尺寸非常精密，而且由于電阻絲部分是平而薄的矩形截面，所以粘貼牢固，絲的散熱性能好，橫向效應系數也較低。
注：應變片是由敏感柵等構成用于測量應變的元件，使用時將其牢固地粘貼在構件的測點上，構件受力后由于測點發生應變，敏感柵也隨之變形而使其電阻發生變化，再由專用儀器測得其電阻變化大小，并轉換為測點的應變值。
擴展資料：
應變片的特點：
1、部分應變片具有自補償功能，不需要補償片，自身就能抑制應變溫度漂移的功能。
2、產品品種多、可以給客戶在不同的測量場合，提供完善應變測量選擇，主要有：普通、低溫、高溫、超高溫防水、復合材料、混凝土、焊接式、焊接防水、半導體、測殘余應力、等非常完善的產品規格和型號。
3、測量溫度范圍廣：-269℃-800℃。
4、產品穩定性好、長時間測量，產品測量結果穩定。
5、產品的測量形狀多樣，可以測量多種力學信號，如：測量扭矩、剪切應力、集中應力等等。
參考資料來源：搜狗百科-應變片
參考資料來源：搜狗百科-電阻應變片
2.選電阻應變片時通常應注意那幾項指標與原則
四、應變片的選型
實際應用時，選擇應變片應從測試環境、應變的性質、應變變化梯度、粘貼空間、曲率
半徑、測量精度和應變片自身特點等方面去加以考慮。測試的環境主要考慮溫度、溫度和電
磁場等。應變的性質分為靜應變和動應變，靜態應變測量選擇橫向效應較小的應變片；動態
應變測量選擇疲勞壽命強的應變片。 對于應變場均勻變化的被測對象， 對應變片柵長沒有特
殊要求，可選柵長長的應變片，易于粘貼；對于應變梯度變化大的測點，可選用柵長較小的
應變片。可用的粘貼空間也影響著應變片的選擇，特別是窄小空間宜選用柵長小的應變片。
選擇的應變片應無氣泡、霉斑、銹點等缺陷，阻值在120±2Ω以內，具有自補償?shù)膽?yīng)變片。
應變片的熱膨脹系數如6 頁表中所示，可以從中選擇適用于被測物的自補償應變片。
根據被測對象的不同選擇不同的應變片。 用于混凝土應變測試的應變片要求敏感柵長度
較長，如線型片敏感柵長度宜用60、70、80、120mm；箔式片的敏感柵長度宜用10、20、30mm。用于復合材料強度測試的箔式應變片敏感柵長度宜選用2、5mm。用于印刷電路板
測試的箔式應變片柵長度宜選用0.2、1mm。木材、玻璃的應變測量宜選用柵長為5mm的
應變片。一般金屬、丙烯的應變測量宜選用柵長為1~6mm的應變片。應力集中測試宜用柵
長為0.15~2mm的單或雙軸5片型應變片。空間較窄的應變片測量和碰撞應力等快速狀態下
的應變片測量宜選用柵長為0.12~1mm的應變片。還有專門用于測量殘余應力、大變形和測
量螺栓軸力的專用應變片。
單枚應變片一般用于測量單軸應變， 應變花用于測量平面應力狀態。 材料泊松比的測量
宜選用正交的雙軸應變花。 應力分析宜選用0/90/45度的三軸應變花。 二軸90 應變花用于主
應力方向已知的場合， 三軸和四軸應變花則用于主應力方向未知的場合。 60Ω的應變片常用
于彎曲校正（兩枚應變片位于同一橋臂上），120Ω的應變片用于一般應力測量，350~1000
Ω的應變片用于制作應變型傳感器。
五、應變片測量優缺點
(1)測量靈敏度和精度高。其最小應變讀數為 1με（微應變，1με=1*10-6ε）
在常溫測量時精度可達 1~2%。
(2)測量范圍廣?？蓽y 1~20000με。
(3)頻率響應好?？梢詼y量從靜態到數十萬赫的動態應變。
(4)應變片尺寸小，重量輕。最小的應變片柵長可短到 0.1 毫米，安裝方便，不會影
響構件的應力狀態。
(5)測量過程中輸出電信號，可制成各種傳感器。
(6)可在各種復雜環境下測量。如高、低溫、高速旋轉、強磁場等環境測量。
雖然應變測量具有上述優點，但同樣也有缺點：
(1)只能測量構件的表面應變，而不能測構件的內部應變。
(2)一個應變片只能測構件表面一個點沿某個方向的應變，而不能進行全域性測量。
注意：應變片的測量值反映的是敏感柵下所覆蓋面積的平均值。
更多私信我。
3.電阻應變片粘貼技術注意事項有哪些
主要講述在橋梁荷載試驗時粘貼電阻應變片的主要步驟及注意事項答：粘貼時應掌握下列技術環節：1.選擇粘貼強度高（剪切強度一般不低于3~4Mpa），電絕緣性能好，化學穩定性及工藝性好的膠。
2.選片，用放大鏡對應變片進行檢查，保證選用的應變片無缺陷和破損。同批試驗室選用靈敏系數和阻值相同的應變片，采用兆毆表或萬用表對其阻值進行測量，保證誤差不大于0.5Q;3.定位，先初步畫出貼片位置，用砂布或砂輪機將貼片位置打磨平整，鋼材光潔度達▽3~▽5；混凝土表面無浮漿，必要時涂底膠處理，待固化后再次打磨。
在打磨平整的部位準確畫出測點的縱，橫中心及貼片方向；4，貼片，用鑷子夾脫脂棉球蘸酒精將貼片位置清洗干凈。用手握住應變片引出線，在其背面均勻涂抹一層膠水，然后放在測點上，調整應變片的位置，使其可準確定位。
在應變片上覆蓋小片玻璃紙用手指輕輕滾壓，擠出多余膠水和氣泡。注意不要使應變片位置移動。
用手指輕壓1~2min，待膠水初步固化后，即可松手。5.焊接、檢查、干燥固化和應變片的防護。
4.高溫應變片的選用原則是什么?
高溫應變片的選用原則是：①被測構件的材料是金屬或非金屬，鋼材或鋁合金，材料力學性能（屈服極限、彈性模量和泊松比隨溫度變化的數據），線膨脹系數。
②構件尺寸、形狀、被測表面曲率和引出導線、加熱處理的可能性。③受力狀況。
靜態、動態，振動還是旋轉運動，應力水平和變化，彈性變形或塑性變形，測試時間長短。④溫度水平和變化狀況，大致溫度分布和最高工作溫度。
⑤環境是干燥氣體還是高溫、高壓蒸汽或燃?xì)狻＂逌y量溫度的準確度。
一般在溫度較低或構件較小時可用粘貼式應變片（200?300°C以下），高溫下大尺寸鋼零件應用焊接式應變片。
5.電阻應變片粘貼技術注意事項有哪些
主要講述在橋梁荷載試驗時粘貼電阻應變片的主要步驟及注意事項
答：粘貼時應掌握下列技術環節：1.選擇粘貼強度高（剪切強度一般不低于3~4Mpa），電絕緣性能好，化學穩定性及工藝性好的膠。2.選片，用放大鏡對應變片進行檢查，保證選用的應變片無缺陷和破損。同批試驗室選用靈敏系數和阻值相同的應變片，采用兆毆表或萬用表對其阻值進行測量，保證誤差不大于0.5Q;3.定位，先初步畫出貼片位置，用砂布或砂輪機將貼片位置打磨平整，鋼材光潔度達▽3~▽5；混凝土表面無浮漿，必要時涂底膠處理，待固化后再次打磨。在打磨平整的部位準確畫出測點的縱，橫中心及貼片方向；4，貼片，用鑷子夾脫脂棉球蘸酒精將貼片位置清洗干凈。用手握住應變片引出線，在其背面均勻涂抹一層膠水，然后放在測點上，調整應變片的位置，使其可準確定位。在應變片上覆蓋小片玻璃紙用手指輕輕滾壓，擠出多余膠水和氣泡。注意不要使應變片位置移動。用手指輕壓1~2min，待膠水初步固化后，即可松手。5.焊接、檢查、干燥固化和應變片的防護.
6.應變片的選擇和粘貼方式是什么
應變片的選擇和粘貼方式是：垂直粘貼。
應變片原理：

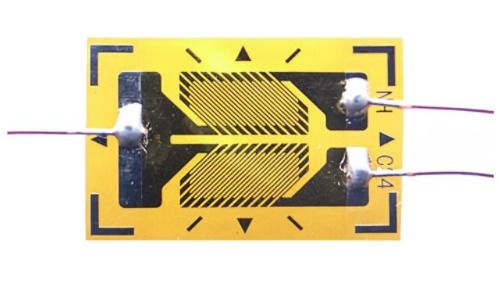

應變片很好地利用了導體的物理特性和幾何特性。當一個導體在其彈性極限內受外力拉伸時，其不會被拉斷或產生永久變形而會變窄變長，這種形變導致了其端電阻變大。相反，當一個導體被壓縮后會變寬變短，這種形變導致了其端電阻變小。
通過測量應變片的電阻，其覆蓋區域的應變就可以演算出來。應變片的敏感柵是一條窄導體條曲折排列成的一組平行導線，這樣的布置方式可將基線方向的微小變形累積起來以形成一個較大的電阻變化量累計值。
擴展資料：
主要特點：
1、部分應變片具有自補償功能，不需要補償片，自身就能抑制應變溫度漂移的功能。
2、產品品種多、可以給客戶在不同的測量場合，提供完善應變測量選擇，主要有：普通、低溫、高溫、超高溫防水、復合材料、混凝土、焊接式、焊接防水、半導體、測殘余應力、等非常完善的產品規格和型號。
3、測量溫度范圍廣：-269℃-800℃。
4、產品穩定性好、長時間測量，產品測量結果穩定。
5、產品的測量形狀多樣，可以測量多種力學信號，如：測量扭矩、剪切應力、集中應力等等。
