材料送檢(材料送檢應注意有幾點(diǎn)問(wèn)題)
1.材料送檢應注意有幾點(diǎn)問(wèn)題
施工隊在驗收中送檢材料應注意有幾點(diǎn)問(wèn)題
1、水泥送檢：袋裝每200 噸（散裝每500 噸送檢一次）。
基礎：送檢一次。
主體：每2-3 個(gè)月送檢一次（間隔不能超過(guò)3個(gè)月）。
裝修：送檢一次。
2、砂送檢：每400 立方米送檢一次（每個(gè)工程至少二次）。
3、石送檢：每600 立方米送檢一次（每個(gè)工程至少二次）。
4、墻體送檢：
燒結普通磚：每5 萬(wàn)塊送檢一次（每個(gè)工程至少二次）。
灰砂磚：每10 萬(wàn)塊送檢一次（每個(gè)工程至少二次）。
5、鋼筋原材：每60 噸送檢一次（每個(gè)工程至少二交次）。
6、鋼筋焊接：每棟和每一層和每300 個(gè)接頭送檢一次。
7、砼抗壓：每一樓層部位（如板、梁、柱）和50 立方米成型一組。
8、砂漿抗壓：每一樓層成型一組。
9、砼抗滲：每250 立方米成型一組。
備注：1、水泥、砂、鋼筋、磚等材料至少應監督抽檢一次，另外見(jiàn)證取樣總量應不少于送檢
2、橫瀝、石排、企石、橋頭四鎮原送東莞10%的對比試驗現改送橫瀝試驗室，無(wú)須再送東莞市。
2.建筑材料送檢的一些基本要求
1、涉及結構安全的試塊、試件和材料見(jiàn)證取樣和送檢的比例不得低于有關(guān)技術(shù)標準中規定應取樣數量的30%。
2、下列試塊、試件和材料必須實(shí)施見(jiàn)證取樣和送檢： （一）用于承重結構的混凝土試塊； （二）用于承重墻體的砌筑砂漿試塊； （三）用于承重結構的鋼筋及連接接頭試件； （四）用于承重墻的磚和混凝土小型砌塊； （五）用于拌制混凝土和砌筑砂漿的水泥； （六）用于承重結構的混凝土中使用的摻加劑； （七）地下、屋面、廁浴間使用的防水材料； （八）國家規定必須實(shí)行見(jiàn)證取樣和送檢的其它試塊、試件和材料。 3、施工過(guò)程質(zhì)量檢測試驗項目和主要檢測試驗參數應依據國家現行相關(guān)標準、設計文件、合同要求和施工質(zhì)量控制的需要確定。
4、施工過(guò)程質(zhì)量檢測試驗的主要內容應包括：土方回填、地基與基礎、基坑支護、結構工程、裝飾裝修等5類(lèi)。 5、施工工藝參數檢測試驗項目應由施工單位根據工藝特點(diǎn)及現場(chǎng)施工條件確定，檢測試驗任務(wù)可由企業(yè)試驗室承擔。

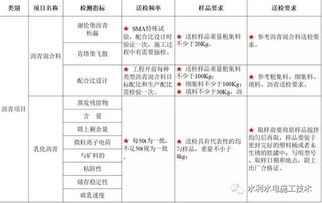

3.材料的送檢取樣要求規范標準
去百度文庫，查看完整內容>
內容來(lái)自用戶(hù)：xnves36
建筑材料及制品取樣方法指南
1、水泥：
連續進(jìn)料的同種水泥，散裝不超過(guò)500T，袋裝不超過(guò)200T為一批。隨機取樣，袋裝水泥從20個(gè)以上不同部位取等量樣品組成混合樣。散裝水泥從不小于3個(gè)車(chē)罐中取等量水泥。物理檢驗12kg化學(xué)分析：1 kg（存放期超過(guò)3個(gè)月必須進(jìn)行復檢）2、砂：
同產(chǎn)地同規格，400m3或600T為一批，不足以一批論。8點(diǎn)、均布、等量取樣，取樣前先將表層砂鏟除。
物理檢驗20kg化學(xué)分析：1 kg
3、碎石或卵石：
同產(chǎn)地同規格，400m3或600T為一批。取樣前先將取樣部位表層鏟除。在碎石堆的頂部、中部和底部均勻分布的各5個(gè)部位上，取等量的15份，混均組面一組試樣。
取樣數量：大于40 kg
4、砼配合比：
注：新進(jìn)材料必須送檢，出現以下情況時(shí)，應從新送檢：所用材料已過(guò)期（水泥為3個(gè)月）；所用材料產(chǎn)地、品種、品質(zhì)等有變化。
1）普通砼：
水泥：1袋或20 kg砂：70 kg石：80kg（最大粒徑≤31.5㎜）；或120 kg（最大粒徑>31.5㎜）粉煤灰10 kg外加劑：2 kg
2）抗滲砼：
水泥：1袋或50 kg砂：60kg連續級配石：60kg粉煤灰10 kg外加劑：2 kg
或大/小石：80/60 kg
3）水工/水下砼：
水泥：1袋或50 kg砂：60kg連續級配石：60kg粉煤灰10 kg外加劑：2 kg
或大/小石：80/60 kg
4）抗折砼：
水泥：2袋或100 kg砂：80kg連續級配石：試件數量：拉伸和冷彎試件：在縱、橫鋼筋上各取22同種規格，每組低密度聚乙烯PVC-U
4.建筑工程材料送檢有什么規定?
1、磚：在同一產(chǎn)地、同一規格條件下，（1）燒結普通磚：每15萬(wàn)匹或不足15萬(wàn)匹為一個(gè)送樣批次。（2）燒結多孔磚：每3.5萬(wàn)匹~15萬(wàn)匹為一個(gè)驗收批，不足3.5萬(wàn)匹也按一批計。（3）燒結空心磚：3萬(wàn)匹或不足3萬(wàn)匹時(shí)亦為一個(gè)送樣批次，每組抽樣10塊。
2、水泥：12㎏，按同一生產(chǎn)廠(chǎng)家、同一等級、同一品種、同一批號且連續進(jìn)場(chǎng)的水泥，袋裝不超過(guò)200T一批，散裝不超過(guò)500T一批，每批抽樣不少于一次。
3、鋼筋原材：2長(cháng)2短，長(cháng)的50cm，短的30cm， 每一批由同一廠(chǎng)別家、同一爐號、牌號、同一規格、級別、同一交貨狀態(tài)、同一進(jìn)場(chǎng)時(shí)間的情況下，熱軋帶肋鋼筋組成4、鋼筋焊接：3根50cm，電渣壓力焊：焊接接頭不超過(guò)300個(gè)為一個(gè)送樣批次，鋼筋機械連接接頭不超過(guò)500個(gè)接頭抽樣一次。
5、砂：抽檢數量為20㎏，按同一產(chǎn)地、同一規格、同一進(jìn)場(chǎng)時(shí)間，每≤400m3/批或≤600t為一驗收批進(jìn)行抽樣。
6、碎（卵）石：抽檢數量為40㎏，同一產(chǎn)地、同一規格、同一進(jìn)場(chǎng)時(shí)間，數量不超過(guò)600T抽樣一次。
7、基巖取芯：天然抗壓一組9個(gè)，飽和抗壓一組6個(gè)，直徑根據水鉆大小決定，一般為100㎜。
9、配合比：砼配合比：砂60斤、石子100斤、水泥60斤，砂漿配合比：砂30斤、水泥30斤、根據需要添加外加劑10斤。
10、砂漿試塊：同一強度等級、同一配合比、同種原料，每臺攪拌機，每一樓層或250m3砌體為一取樣單位；每一取樣單位標準養護試塊的留置組數不得少于一組，每組六塊，規格為75*75*75㎜。
11、砼試塊：每拌制100盤(pán)且不超過(guò)100m3的同配合比的混凝土，取樣不得少于一次；當一次連續澆筑超過(guò)1000m3時(shí)，同一配合比的混凝土每200m3取樣不得少于一次， 3個(gè)為一組，規格為100*100*100㎜。
12、防水卷材：按同一生產(chǎn)廠(chǎng)、同一類(lèi)型、同一規格、同等級為一批，抽取3卷進(jìn)行規格尺寸和外觀(guān)質(zhì)量檢驗，合格后截取300mm后，縱向截取300mm作為樣品。
13、外墻面磚應按《建筑工程飾面磚粘結強度檢驗標準》JGJ110-97的要求，每300 m2同類(lèi)墻體取1組試樣，每組3個(gè)，每一樓層不得少于1組；不足300 m2同類(lèi)墻體，每?jì)蓸菍尤?組試樣，每組3個(gè)，當采用水泥砂漿粘結時(shí)，應在28d后進(jìn)行檢驗。
14、拉結筋抗拔：同規格、同型號，基本相同部位組成一個(gè)檢驗批，抽檢數量按批量總數的1‰計算，且不小于3根。
以上具體送檢數量及長(cháng)度根據地方檢測所而定，各個(gè)檢測所的規定有所不同。所有工程資料的填寫(xiě)、收集、整理、歸檔均需與項目有關(guān)人員進(jìn)行協(xié)調、溝通、配合。
5.建筑材料送檢的取樣規范流程是怎樣的?
一、鋼筋 鋼筋進(jìn)場(chǎng)時(shí)的驗收：鋼筋進(jìn)場(chǎng)時(shí)，應按照現行國家標準《鋼筋砼用熱軋帶肋鋼筋》GB1499等的規定抽取試件作力學(xué)性能檢驗，其質(zhì)量必須符合有關(guān)標準規定。
驗收方法：檢查產(chǎn)品合格證、出廠(chǎng)檢驗報告和進(jìn)場(chǎng)復驗報告。取樣方法：按照同一批量、同一規格、同一爐號、同一出廠(chǎng)日期、同一交貨狀態(tài)的鋼筋，每批重量不大于60t為一檢驗批，進(jìn)行現場(chǎng)見(jiàn)證取樣；當超過(guò)60t后每40T作為一個(gè)檢驗批，進(jìn)行現場(chǎng)見(jiàn)證取樣。
試樣分為抗拉試件兩根，冷彎試件兩根。試件長(cháng)度：冷拉試件長(cháng)度一般≥500mm(500~650mm)，冷彎試件長(cháng)度一般≥250mm(250~350mm)。
（備注：取樣時(shí)，從任一鋼筋端頭，去掉≥500mm的鋼筋，再進(jìn)行取樣。） 取樣數量：兩個(gè)拉伸試件、兩個(gè)彎曲試件。
二、鋼筋焊接 鋼筋焊接在建筑施工中一般分為：閃光對焊、電阻點(diǎn)焊、電弧焊、電渣壓力焊、預埋件T型接頭埋弧壓力焊、鋼筋氣壓焊。取樣方法：1、閃光對焊：在同一工作班內，由同一焊工完成的300個(gè)同級別、同直徑鋼筋焊接接 頭應作為一檢驗批。
當同一臺班內不足300個(gè)接頭時(shí)也作為一個(gè)檢驗批。其機械性能試驗包括拉伸試驗和彎曲試驗，應從每批成品中切取6個(gè)試件，3個(gè)作拉伸試驗，3個(gè)作彎曲試驗。
拉伸試件長(cháng)度一般≥500 mm(500~650mm)；冷彎試件長(cháng)度一般≥250mm(250~350mm)。驗收方法：（1）接頭處不得有橫向襲紋；（2）與電極接觸處的鋼筋表面，Ⅰ~Ⅲ級鋼筋焊接時(shí)不得有明顯燒傷；Ⅳ級鋼筋焊接時(shí)不得有燒傷；負溫閃光對焊時(shí)，對于Ⅱ~Ⅳ級鋼筋，均不得有燒傷；（3）接頭處的彎折角不得大于4。
;(4)接頭處的鋼筋軸線(xiàn)偏移，不得大于0.1倍鋼筋直徑，同時(shí)不得大于2mm。2、電阻點(diǎn)焊：凡鋼筋級別、直徑及尺寸均相同的焊接制品，即為同一類(lèi)型制品，每200件為一批。
熱軋鋼筋點(diǎn)焊做抗剪試驗，試件為3件，長(cháng)度一般≥600mm；拔低碳鋼絲焊點(diǎn)，除作抗剪試驗外，還應對較小鋼絲做拉伸試驗，試件為3件，試件長(cháng)度一般≥500 mm(500~650mm)。3、電弧焊：在現場(chǎng)安裝條件下，每一樓層中以300個(gè)同類(lèi)型接頭（同鋼筋級別、同接頭類(lèi)型、同焊接位置）作為一批，不足300個(gè)時(shí)，仍作為一批。
從每批成品中切取3個(gè)接頭作拉伸試驗，試件長(cháng)度一般≥500 mm(500~650mm)。4、電渣壓力焊：在一般構筑物中，每300個(gè)同類(lèi)型接頭（同鋼筋級別、同焊接位置）作為一批；在現澆砼框架結構中，每一樓層中以300個(gè)同類(lèi)型接頭作為一批。
從每批成品中切取3個(gè)接頭作拉伸試驗，試件長(cháng)度一般≥500 mm(500~600mm)。驗收方法：（1）接頭焊包均勻，不得有流皰、裂紋，焊包自鋼筋表面至其外邊緣寬度≥2mm，厚度≥4mm;(2)焊接時(shí)鋼筋表面不得有明顯燒傷，其零線(xiàn)不得接在構件主筋上；（3）接頭處的鋼筋軸線(xiàn)偏移不得大于0.1倍鋼筋直徑，同時(shí)不得大于2mm。
(4)接頭處的彎折角不得大于4。
（備注：對焊接檢驗報告復查時(shí)，其焊接的力學(xué)性能必須大于或等于其原材的力學(xué)性能。本現場(chǎng)暫時(shí)未使用到預埋件T型接頭埋弧壓力焊及鋼筋氣壓焊，因此不予贅述。）
三、水泥、砂石1、水泥 水泥進(jìn)場(chǎng)驗收：水泥進(jìn)場(chǎng)時(shí)應對其品種、級別、包裝或散裝倉號、出廠(chǎng)日期等進(jìn)行檢查，并應對其強度、安定性及其他必要的性能指標進(jìn)行復驗，其質(zhì)量必須符合現行國家標準《硅酸鹽水泥、普通硅酸鹽水泥》GB175等的規定。當在使用中對水泥質(zhì)量有懷疑或水泥出廠(chǎng)日期超過(guò)3個(gè)月（快硬硅酸鹽水泥超過(guò)1個(gè)月）時(shí)，應進(jìn)行復驗，并按復驗結果使用。
鋼筋砼結構中嚴禁使用含氯化物的水泥。檢查數量及驗收方法：按同一廠(chǎng)家、同一等級、同一品種、同一批號且連續進(jìn)場(chǎng)的水泥，袋裝不超過(guò)200t為一批，散裝不超過(guò)500t為一批，每批抽樣不少于一次。
檢查產(chǎn)品合格證、出廠(chǎng)檢驗報告和進(jìn)場(chǎng)復驗報告。取樣方法：水泥試樣必須在同一批號不同部位處等量采集，取樣試點(diǎn)至少在20點(diǎn)以上，經(jīng)混合均勻用防潮容器包裝，重量不少于12kg。
（備注：委托單位填寫(xiě)檢驗委托單時(shí)應逐項填寫(xiě)以下內容：水泥生產(chǎn)廠(chǎng)名、商標、水泥品種、強度等級、出廠(chǎng)編號或出廠(chǎng)日期、工程名稱(chēng)，全套物理檢驗項目等。） （另注：水泥的強度報告一般先出3天強度報告，但28天強度報告，仍應要求施工單位報審，負在3天強度報告后。）
2、砂石 以400m3或600t為一個(gè)檢驗批，每驗收批至少應進(jìn)行顆粒級配、含泥量和泥塊含量檢驗。取樣方法：在料堆水取樣時(shí)，取樣部位應均勻分布。
在料堆的頂部、中部、底部各均勻分布的五個(gè)不同部位取得，組成一組樣品，砂子在各部位抽取大致相等的8份，石子在各部位抽取大致相等的15份。砂子為 30Kg，石子為 40Kg。
四、砼配合比 砂石、水泥送檢的同時(shí)，進(jìn)行砼配合比、砂漿配比的檢驗工作，一般是與砂石、水泥檢驗報告同期出示。在第一次使用配合比攪拌砼或砌筑砂漿時(shí)，應至少留置一組標準標養試件（標養條件：溫度為20±3℃，相對濕度為90%，試件間距為10~20mm），作為驗證配合比的依據。
五、建筑砂漿1、水泥砂漿 驗收方法：根據砂漿配比，對所攪拌的砌筑砂漿用砂的粒徑、水泥用量、攪拌時(shí)間、砂漿和易性等進(jìn)行檢查驗收。取樣方法：每一樓層或每250m3砌體中各種強度等級的砂。
6.建筑材料報審見(jiàn)證取樣送檢的相關(guān)規定
常見(jiàn)的建筑材料取樣標準如下，（一）現場(chǎng)攪拌混凝土 根據《混凝土結構工程施工質(zhì)量驗收規范》（GB 50204-2002）和《混凝土強度檢驗評定標準》（GBJ107-87）的規定，用于檢查結構構件混凝土強度的試件，應在混凝土的澆筑地點(diǎn)隨機抽取。
取樣與試件留置應符合以下規定：1、每拌制100盤(pán)但不超過(guò)100立方米的同配合比的混凝土，取樣次數不得少于一次；2、每工作班拌制的同一配合比的混凝土不足100盤(pán)時(shí)，其取樣次數不得少于一次；3、當一次連續澆筑超過(guò)1000立方米時(shí)，同一配合比的混凝土每200立方米取樣不得少于一次；4、同一樓層、同一配合比的混凝土，取樣不得少于一次；5、每次取樣應至少留置一組標準養護試件，同條件養護試件的留置組數應根據實(shí)際需要確定。（二）結構實(shí)體檢驗用同條件養護試件 根據《混凝土結構工程施工質(zhì)量驗收規范》的規定，結構實(shí)體檢驗用用同條件養護試件的留置方式和取樣數量應符合以下規定：1、對涉及混凝土結構安全的重要部位應進(jìn)行結構實(shí)體檢驗，其內容包括混凝土強度、鋼筋保護層厚度及工程合同約定的項目等。
2、同條件養護試件應由各方在混凝土澆筑入模處見(jiàn)證取樣。3、同一強度等級的同條件養護試件的留置不宜少于10組，留置數量不應少于3組。
4、當試件達到等效養護齡期時(shí)，方可對同條件養護試件進(jìn)行強度試驗。所謂等效養護齡期，就是逐日累計養護溫度達到600℃.d，且齡期宜取14d~60d。
一般情況，溫度取當天的平均溫度。（三）預拌（商品）混凝土 預拌（商品）混凝土，除應在預拌混凝土廠(chǎng)內按規定留置試塊外，混凝土運到施工現場(chǎng)后，還應根據《預拌混凝土》（GB14902-94）規定取樣。
1、用于交貨檢驗的混凝土試樣應在交貨地點(diǎn)采取。每100立方米相同配合比的混凝土取樣不少于一次；一個(gè)工作班拌制的相同配合比的混凝土不足100立方米時(shí)，取樣也不得少于一次；當在一個(gè)分項工程中連續供應相同配合比的混凝土量大于1000立方米時(shí)，其交貨檢驗的試樣為每200立方米混凝土取樣不得少于一次。
2、用于出廠(chǎng)檢驗的混凝土試樣應在攪拌地點(diǎn)采取，按每100盤(pán)相同配合比的混凝土取樣不得少于一次；每一工作班組相同的配合比的混凝土不足100盤(pán)時(shí)，取樣亦不得少于一次。3、對于預拌混凝土拌合物的質(zhì)量，每車(chē)應目測檢查；混凝土坍落度檢驗的試樣，每100立方米相同配合比的混凝土取樣檢驗不得少于一次；當一個(gè)工作班相同配合比的混凝土不足100立方米時(shí)，也不得少于一次。
（四）混凝土抗滲試塊 根據《地下工程防水技術(shù)規范》（GBJ108-87），混凝土抗滲試塊取樣按下列規定：1、連續澆筑混凝土量500立方米以下時(shí)，應留置兩組（12塊）抗滲試塊。2、每增加250~500立方米混凝土，應增加留置兩組（12塊）抗滲試塊。
3、如果使用材料、配合比或施工方法有變化時(shí)，均應另行仍按上述規定留置。4、抗滲試塊應在澆筑地點(diǎn)制作，留置的兩組試塊其中一組（6塊）應在標準養護室養護，另一組（6塊）與現場(chǎng)相同條件下養護，養護期不得少于28天。
根據《混凝土結構工程施工質(zhì)量驗收規范》的規定，混凝土抗滲試塊取樣按下列規定：對有抗滲要求的混凝土結構，其混凝土試件應在澆筑地點(diǎn)隨機取樣。同一工程、同一配合比的混凝土，取樣不應少于一次，留置組數可根據實(shí)際需要確定。
（五）粉煤灰混凝土1、粉煤灰混凝土的質(zhì)量，應以坍落度（或工作度）、抗壓強度進(jìn)行檢驗。2、現場(chǎng)施工粉煤灰混凝土的坍落度的檢驗，每工作班至少測定兩次，其測定值允許偏差為±20mm。
3、對于非大體積粉煤灰混凝土每拌制100立方米，至少成型一組試塊；大體積粉煤灰混凝土每拌制500立方米，至少成型一組試塊。不足上列規定數量時(shí)，每工作組至少成型一組試塊。
（六）試件制作和養護 根據《普通混凝土力學(xué)性能試驗方法標準》GB/T 50081—2002的要求，混凝土試件的制作和養護按下列規定：1 試件的制作1.1 混凝土試件的制作應符合下列規定：1.1.1 成型前，應檢查試模尺寸并符合GB/T 50081—2002的規定；試模內表面應涂一薄層礦物油或其他不與混凝土發(fā)生反應的脫模劑。1.1.2 在試驗室拌制混凝土時(shí)，其材料用量應以質(zhì)量計，稱(chēng)量的精度：水泥、摻合料、水和外加劑為±0.5%；骨料為±l%。
1.1.3 取樣或試驗室拌制的混凝土應在拌制后盡短的時(shí)間內成型，一般不宜超過(guò)15min。1.1.4 根據混凝土拌合物的稠度確定混凝土成型方法，坍落度不大+70mm的混凝土宜用振動(dòng)振實(shí)；大于70mm的宜用搗棒人工搗實(shí)；檢驗現澆混凝土或預制構件的混凝土，試件成型方法官與實(shí)際采用的方法相同。
1.1.5 圓柱體試件的制作按有關(guān)規定執行。1.2 混凝土試件制作應按下列步驟進(jìn)行：1.2.l 取樣或拌制好的混凝土拌合物應至少用鐵锨再來(lái)回拌合三次。
1.2.2 按以上1.1.4的規定，選擇成型方法成型。1）用振動(dòng)臺振實(shí)制作試件應按下述方法進(jìn)行：a.將混凝土拌合物一次裝入試模，裝料時(shí)應用抹刀沿各試模壁插搗，并使混凝土拌合物高出試模口；b.試模應附著(zhù)或固定在符合有關(guān)要求的振動(dòng)臺上，振動(dòng)時(shí)試模不得有任何跳動(dòng)，振動(dòng)應持續到表面出漿為止；不得過(guò)振。
2）用人工插搗制作試件應按下述方法進(jìn)。
7.建筑工程送檢材料的規定是什么
建筑材料送檢是按【建筑施工百手冊】中規定送檢。《水利水電工程施工組織設計手冊》中規定送檢。
建筑工程為建設工程的一部分，指通過(guò)對各類(lèi)房屋建筑及其附屬設施的建造和與其配套的線(xiàn)路、度管道、設備的安裝活動(dòng)所形成的工程實(shí)體。包括廠(chǎng)房、醫院和住宅等，滿(mǎn)足人們生產(chǎn)、居住、學(xué)習、公共活動(dòng)等需要。
建造一項工程設施一般要經(jīng)過(guò)勘察、設計和施工三個(gè)階段，需要運用工程地質(zhì)勘察、水文地知質(zhì)勘察、建筑材料、建筑設備、工程機械、建筑經(jīng)濟等學(xué)科和施工技術(shù)、施工組織等領(lǐng)域的知識以及電子計算機和力學(xué)測試等技術(shù)。
建筑工程是伴隨著(zhù)人類(lèi)社會(huì )的發(fā)展而發(fā)展起來(lái)的。所建造的工程設施反映出各個(gè)歷史時(shí)期道社會(huì )經(jīng)回濟、技術(shù)發(fā)展的面貌，因而建筑工程也就成為社答會(huì )歷史發(fā)展的見(jiàn)證之一。
建筑工程涉及的領(lǐng)域非常廣泛，因此影響建筑工程的因素必然眾多且復雜，使得建筑工程對實(shí)踐的依賴(lài)性很強。
建筑工程是為人類(lèi)需要服務(wù)的，所以它必然是集一定歷史時(shí)期社會(huì )經(jīng)濟、技術(shù)和文化藝術(shù)于一體的產(chǎn)物，是技術(shù)、經(jīng)濟和藝術(shù)統一的結果。
8.建筑材料水泥,鋼筋,磚等送檢有那些規范和要求
砼送檢，分不同強度等級，不同類(lèi)型每次澆筑都要送檢。鋼筋進(jìn)場(chǎng)取樣送檢分要牌號，規格，爐號，而且要附帶產(chǎn)品合格證和出場(chǎng)檢驗報告。鋼筋加工分工作班，分加工設備和類(lèi)型，即沒(méi)臺設備每次工作班加工的同一類(lèi)型鋼筋要送檢至少一次，一組3件。鋼筋焊接接頭，機械連接接頭也同樣分類(lèi)進(jìn)行送檢。水泥進(jìn)場(chǎng)時(shí)應對其品種，包裝及散裝倉號，出場(chǎng)日期進(jìn)行檢驗，并應對其強度，安定性進(jìn)行復檢。袋裝200T為一檢驗批，散裝是500T為一檢驗批，必須是同一廠(chǎng)家，同等級，同品種，同批號且連續進(jìn)場(chǎng)。磚按每一生產(chǎn)廠(chǎng)家的磚到現場(chǎng)后，按燒結磚15萬(wàn)塊，多孔磚5萬(wàn)塊，灰砂磚和粉煤灰磚15萬(wàn)塊，各為一個(gè)檢驗批送檢。
其它的還有很多要求，建議去看砌體工程施工驗收質(zhì)量規范和混凝土結構工程施工驗收規范等。
9.關(guān)于材料送檢的問(wèn)題
1、磚：在同一產(chǎn)地、同一規格條件下，（1）燒結普通磚：每15萬(wàn)匹或不足15萬(wàn)匹為一個(gè)送樣批次。
（2）燒結多孔磚：每3.5萬(wàn)匹~15萬(wàn)匹為一個(gè)驗收批，不足3.5萬(wàn)匹也按一批計。（3）燒結空心磚：3萬(wàn)匹或不足3萬(wàn)匹時(shí)亦為一個(gè)送樣批次，每組抽樣10塊。
2、水泥：12㎏，按同一生產(chǎn)廠(chǎng)家、同一等級、同一品種、同一批號且連續進(jìn)場(chǎng)的水泥，袋裝不超過(guò)200T一批，散裝不超過(guò)500T一批，每批抽樣不少于一次。 3、鋼筋原材：2長(cháng)2短，長(cháng)的50cm，短的30cm， 每一批由同一廠(chǎng)別家、同一爐號、牌號、同一規格、級別、同一交貨狀態(tài)、同一進(jìn)場(chǎng)時(shí)間的情況下，熱軋帶肋鋼筋組成。
10.送檢材料的采集與送檢有什么要求
微生物學(xué)檢查的病料解剖時(shí)要嚴格按無(wú)菌操作要求， 多采取病變明顯的肝、脾、心、肺、腎等材料放入事先消毒好的 廣口瓶、平皿或試管等容器內，不要時(shí)也可采取胃、腸內容物或 一段腸管，并且用另外的容器盛裝。
天熱時(shí)，盛放有送檢材料的 容器必須裝在加冰的廣口保溫瓶?jì)龋?迅速送檢。（2）病理組織檢查的病料在病變與健康組織交界處，用鋒 利的刀或剪刀切取，然后將采取的組織塊立即浸入10%福爾馬 林溶液（市售的福爾馬林1份加蒸餾水9份）或95%酒精中固 定。
注意固定液的用量必須為病料組織塊的5~6倍以上。（3）毒物檢查的病料可采取胃的內容物，或兩頭結扎好的 胃與食槽內剩余的飼料一起送檢。
注意送檢病料不可用金屬容器 盛裝。另外，盛裝送檢病料的容器應編上號，并作詳細記錄，說(shuō)明 檢查的目的和要求，必要時(shí)也要附上病歷資料。
