活塞環安裝到缸(活塞環的注意事項?)

1.活塞環的注意事項?

活塞環長期在高溫下工作，潤滑條件差，隨著磨損加劇，彈力逐漸減弱，端隙、側隙將可能增大，氣缸密封性變壞，容易出現竄油漏氣的現象，使發動機油耗增多。使用經驗表明，第一道氣環磨損最大，一般第一道環的磨損比第二道環大50%~100%，因此活塞環的使用期限由第一道氣環決定。發動機在三級保養時，應更換活塞環，以改善發動機的動力性和經濟性。

(1)活塞環的作用

活塞環分為氣環和油環，氣環的作用是保證氣缸內氣體的密封，并將活塞上部熱傳給氣缸壁，由冷卻水或空氣散發到大氣中；油環的作用是用來刮掉氣缸壁上多余的潤滑油，防止機油上竄燒蝕，并使機油在氣缸壁上分布均勻，改善活塞、活塞環和缸壁的潤滑條件。

(2)活塞環損壞原因活塞環除磨損失效外，還有斷裂損壞，主要是因?yàn)榛钊h(huán)的側隙、端隙過小使環卡斷；發動機爆燃引起活塞強烈振動，造成活塞環斷裂；以及小修或保養換環時缸肩未刮除撞斷第一道環等。

(3)活塞環的選擇

①更換時，應按照氣缸的同一尺寸，選用與氣缸、活塞相同級別的活塞環。

②活塞環除標準尺寸外，為適應氣缸修理的需要，同活塞一樣也有加大的修理尺寸。

(4)活塞環端隙、側隙及背隙的檢查

①端隙

即活塞環放在氣缸內，在開口處呈現的間隙。端隙可防止活塞環受熱膨脹后卡死在缸內，端隙的大小與氣缸直徑及車型有關，可按不同車型留不同的端隙。氣缸內徑為100mm時，第一道環的端隙一般為0.

25 ~0.

45mm，其余各道環的端隙可略小一些。檢查端隙時，將活塞環平正地放入氣缸內，用厚薄規測。若端隙大于規定尺寸應另選活塞環，小于規定尺寸應對環的一端加以銼修，銼修時應注意環口平整，銼后環外口應去毛刺，以防環的鋒利造成拉缸。

②側隙 即活塞環在環槽內的上下間隙，一般第一道環的側隙為0.05 ~0. 09mm，其余各道環的側隙為0. 03~0.

07mm。側隙過大將影響活塞環的密封作用，過小將卡死在環槽內。檢查時，可將環放入環槽內，用厚薄規測，如側隙過小，可將活塞環放在有平板的砂布上研磨，但不允許加工活塞。

③背隙 即活塞環與活塞環槽底部的間隙，為了測量方便，通常以槽底深度與環厚之差來表示。氣環一般應低于環槽邊緣。0~0. 35mm，最大不得超過0. 80mm，以減少漏氣竄油。如背隙小可車深活塞環槽，以防止環在缸內卡死。

一般檢驗活塞環側隙和背隙的經驗作法是將活塞環裝入環槽內，應低于槽岸，用手撥動自如，無松曠感覺為適宜。

(5)活塞環漏光度的檢驗 活塞環必須與氣缸壁處處貼合，以便有效地起到密封作用。為此，選配活塞環時，應進行漏光檢驗。檢驗時，將活塞環平放入氣缸內，用一蓋板蓋住環的內圓，在氣缸下部放入燈光，以觀察活塞環與氣缸壁的密合情況。要求活塞環達到以下幾點標準。

①同一根環上漏光應不多于兩處，總弧度不超過 90°，漏光間隙不應超過0. 30mm。

②當漏光間隙在0. 20mm以下時，其弧度允許放寬至120°。

③在至開口處兩側各30°范圍內不允許漏光（端口附近易磨損漏氣）。

在保養換環時，因氣缸磨損失圓，一般不進行漏光檢驗。換環后，由于漏光度超過允許限度，在汽車初駛的300~500km范圍內，會發生漏氣和竄油現象，發動機動力明顯降低。但行駛一定里程后，活塞環與氣缸磨合好，發動機動力又恢復正常。

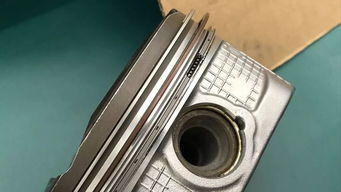

(6)活塞環的安裝原則

①安裝扭曲環時，應將內圓切槽向上，外圓切槽向下，不能裝反；安裝半梯形環時，梯形面向上；安裝鼻形或錐形環時，應使鼻形或錐角向下，以免竄油。

②安裝氣環時，應注意檢查環的端口兩側（或看使用說明書）是否有“特殊”標記，如有，則有標記的一面必須向上，不能裝反。

③裝組合油環時，先將襯環裝入活塞環的油環槽內，并插入鎖線，再將鑄鐵油環裝入環槽內，襯環與油環開口錯開180°即可。

使用經驗表明，做好活塞環的更換，不但增強環與氣缸的密封性，而且可避免活塞環不正常的磨損及損壞，同時提高了發動機的修理質量，延長其使用壽命。

2.活塞環安裝都有哪些注意事項?

活塞環的工作表面不得有刻痕、擦傷、剝落，外圓柱面和上下端面應有—定的光潔度，曲度偏差不應大于0.02—0.04毫米，環在槽中的標準下沉量不得超過0.15-0.25毫米，活塞環的彈力、間隙符合規定。此外，還應檢查活塞環的漏光度，即將活塞環平放在氣缸內，在活塞環下邊放一個小燈炮，上面放一塊遮光板，然后觀察活塞環與氣缸壁之間的漏光縫隙，由此可知活塞環與氣缸壁的接觸是否良好。在一般情況下，用厚薄規測量活塞環漏光縫不應超過0.03毫米。連續漏光縫的長度不應大于氣缸直徑的1/3，若干處漏光縫隙長度不應大于氣缸直徑的1/3，若干漏光總長度不應超過氣缸直徑的1/2，否則，應更換。

標記規定：

活塞環標記GB/T1149.1—94規定：所有要求有安裝方向的活塞環應在上側面，即接近燃燒室的側面加以標志。在上側面標志的環包括：錐面環、內倒角、外切臺環、鼻形環、楔形環和要求安裝方向的油環，環的上側面均有標記。

安裝活塞環時應注意：

1）活塞環平裝入氣缸套內，接口處要有一定的開口間隙。

2）活塞環應裝在活塞上，在環槽中，沿高度方向要有一定的邊間隙。

3）鍍鉻環應裝在第一道，開口不要對著活塞頂部的渦流凹坑方向。

4）各活塞環開口在互相錯開120℃，均不準對著活塞銷孔。

5）錐形斷面活塞環，安裝時錐面應向上。

6）一般扭轉環安裝時，倒角或切槽應向上；錐面反扭轉環安裝時，仍保持錐面向上。

7）安裝組合環時，應先裝軸向襯環，再裝扁平環和波形環。波形環上、下各裝一片扁平環，各環開口應相互錯開。

材料功能：

1、耐磨性；

2、貯油性；

3、硬度；

4、耐蝕性；

5、強度；

6、耐熱性；

7、彈性；

8、切削性能。

其中尤以耐磨性及彈性最重要。大功率柴油機活塞環材料主要有灰鑄鐵、球墨鑄鐵、合金鑄鐵、蠕墨鑄鐵。

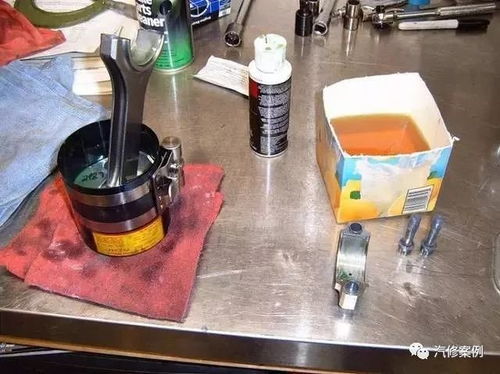

活塞連桿組裝配，柴油發電機活塞連桿組裝配的幾大要點如下：

一、壓裝連桿銅套。安裝連桿銅套時最好用壓力機，也可借助虎鉗進行，切忌用鐵錘猛打；銅套上的油孔或油槽與連桿上的油孔要對正，以保證其潤滑。

二、裝配活塞及連桿。裝配活塞及連桿時，應注意它們的相對位置和方向。

三、巧裝活塞銷。活塞銷與銷孔為過盈配合。安裝時，應先將活塞放在水或機油中均勻加熱至90℃~100℃，取出后，把拉桿放在活塞銷座孔之間適當位置，然后將涂有機油的活塞銷按既定方向裝入活塞銷孔和連桿銅套內。

四、活塞環的安裝。安裝活塞環時，要注意各環位置和順序。

五、裝入連桿組。

3.活塞環在安裝時有什么注意事項

安裝活塞環時應注意

1）活塞環平裝入氣缸套內，接口處要有一定的開口間隙。

2）活塞環應裝在活塞上，在環槽中，沿高度方向要有一定的邊間隙。

3）鍍鉻環應裝在第一道，開口不要對著活塞頂部的渦流凹坑方向。

4）各活塞環開口在互相錯開120℃，均不準對著活塞銷孔。

5）錐形斷面活塞環，安裝時錐面應向上。

6）扭轉環安裝時，倒角或切槽應向上。

7）安裝組合環時，應先裝軸向襯環，再裝扁平環和波形環。波形環上邊裝兩片扁平環，下邊裝一片扁平環，開口應相互錯開。

4.活塞環與活塞組裝應該注意什么

安裝步驟首先把襯環安裝到活塞槽里面，它的開口沒有特殊要求，可以隨意放。

把其中的一道油環安裝在襯環的下面，油環的開口可以任選一個位置做定位。但一般不會選在活塞銷孔的上方。

把另一道油環安裝在襯環的上面，另一道油環的開口要與第一道油環的開口對開180度角，不能重疊。安裝第一道氣環（碳環）時，要把有字的一面向上。

它的開口要與第一道油環的開口對開90度角。安裝另一道氣環（鍍洛環）時，也要把有字的一面向上.它的開口要與第一道氣環的開口對開180度角。

注意事項1）活塞環平裝入氣缸套內，接口處要有一定的開口間隙。2）活塞環應裝在活塞上，在環槽中，沿高度方向要有一定的邊間隙。

3）鍍鉻環應裝在第一道，開口不要對著活塞頂部的渦流凹坑方向。4）各活塞環開口在互相錯開120℃，均不準對著活塞銷孔。

5）錐形斷面活塞環，安裝時錐面應向上。6）扭轉環安裝時，倒角或切槽應向上。

7）安裝組合環時，應先裝軸向襯環，再裝扁平環和波形環。波形環上邊裝兩片扁平環，下邊裝一片扁平環，開口應相互錯開。

5.活塞環與活塞組裝應該注意什么

安裝步驟

首先把襯環安裝到活塞槽里面，它的開口沒有特殊要求，可以隨意放。

把其中的一道油環安裝在襯環的下面，油環的開口可以任選一個位置做定位。但一般不會選在活塞銷孔的上方。

把另一道油環安裝在襯環的上面，另一道油環的開口要與第一道油環的開口對開180度角，不能重疊。安裝第一道氣環（碳環）時，要把有字的一面向上。它的開口要與第一道油環的開口對開90度角。安裝另一道氣環（鍍洛環）時，也要把有字的一面向上.它的開口要與第一道氣環的開口對開180度角。

注意事項

1）活塞環平裝入氣缸套內，接口處要有一定的開口間隙。

2）活塞環應裝在活塞上，在環槽中，沿高度方向要有一定的邊間隙。

3）鍍鉻環應裝在第一道，開口不要對著活塞頂部的渦流凹坑方向。

4）各活塞環開口在互相錯開120℃，均不準對著活塞銷孔。

5）錐形斷面活塞環，安裝時錐面應向上。

6）扭轉環安裝時，倒角或切槽應向上。

7）安裝組合環時，應先裝軸向襯環，再裝扁平環和波形環。波形環上邊裝兩片扁平環，下邊裝一片扁平環，開口應相互錯開。
