檢修電壓互感器(電壓互感器的注意事項)

1.電壓互感器的注意事項

電壓傳感器的注意事項：

1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。

2.電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

3.接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。

4.電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

5.為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因?yàn)榻拥睾螅?dāng)一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。

6、電壓互感器副邊絕對不容許短路。

電壓互感器（Potential transformer 簡稱PT,Voltage

transformer也簡稱VT）和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏

安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障

時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

2.電壓互感器和電流互感器的使用注意事項有哪些?

電壓互感器使用注意事項：

1）電壓互感器的二次側在工作時不能短路。在正常工作時，其二次側的電流很小，近于開路狀態，當二次側短路時，其電流很大（二次側阻抗很?。龤гO(shè)備。

2）電壓互感器的二次側必須有一端接地，防止一、二次側擊穿時，高壓竄入二次側，危及人身和設備安全。

3）電壓互感器接線時，應注意一、二次側接線端子的極性。以保證測量的準確性。

4）電壓互感器的一、二次側通常都應裝設熔絲作為短路保護，同時一次側應裝設隔離開關作為安全檢修用。

5）一次側并接在線路中。

電流互感器使用注意事項：

1）根據用電設備的實際選擇電流互感器的額定變比、容量、準確度等級以及型號，應使電流互感器一次繞組中的電流在電流互感器額定電流的1/3~2/3。電流互感器經常運行在其額定電流的30%-120%，否則電流互感器誤差增大等。電流互感器的過負荷運行，電流互感器可以在1.1倍額定電流下長期工作，在運行中如發現電流互感器經常過負荷，應更換.一般允許超過CT額定電流的10%.

2）電流互感器在接入電路時，必須注意電流互感器的端子符號和其極性。通常用字母L1和L2表示一次繞組的端子，二次繞組的端子用K1和K2表示。一般一次側電流從L1流入、L2流出時，二次側電流從K1流出經測量儀表流向K2（此時為正極性），即L1與K1、L2與K2同極性。

3）電流互感器二次側必須有一端接地，目的是為了防止其一、二次繞組絕緣擊穿時，一次側的高壓電串入二次側，危及人身和設備安全。

4）電流互感器二次側在工作時不得開路。當電流互感器二次側開路時，一次電流全部被用于勵磁。二次繞組感應出危險的高電壓，其值可達幾千伏甚至更高，嚴重地威脅人身和設備的安全。所以，運行中電流互感器的二次回路絕對不許開路，并注意接線牢靠，不許裝接熔斷器。

3.如何進行電壓互感器檢修

電壓互感器檢修工藝

一、總則

（一）本工藝適用于牽引變電所電壓等級為 27.5kV 單相油浸式電壓互感器和 110kV 單相串級絕緣戶外式電壓互感器的檢修。

（二）電壓互感器的檢修一般分為：

1 . 小修：即現場檢修，包括必要的開蓋小修和換油處理。一般 1 年一次。

2. 中修：互感器的解體檢修，包括器身的解體檢修，器身的整修，清掃及干燥處理，并包括小修全部項目。中修 5-10 年一次。

3. 大修：部分或全部更換繞組，包括小、中修全部項目。大修 15-20 年一次。

（三）電壓互感器的檢修周期及檢修前、后的試驗項目和標準按《牽引變電所運行檢修規程》執行。 二、檢修所需人員及機具材料

1. 人員：4~6人

2. 工具：常用鉗工工具及部分專用檢修工具。

3. 材料：0#細紗布3張/臺；潤滑油0.5kg/臺；斷路器油（變壓器油）25kg；油漆（紅、黃、綠各1kg/臺）；鋼絲刷1把；扁油刷1把；抹布0.5kg；防銹漆0.5kg/臺；干黃油0.5kg/臺； 三、小修

（一） 110kV 級電壓互感器

JCC-110 型電壓互感器的小修詳見《電流互感器檢修工藝》

（ 二） 27.5kV 級電壓互感器（ JDJ-27.5 型）

1. 用棉絲擦拭高、低壓套管，如臟污嚴重，可蘸酒精或汽油擦洗。檢查套管有無裂紋、破損、放電痕跡、瓷釉剝離現象，如剝離面積未超過規定時，可用環氧樹脂粘結劑粘補。

2. 檢查引線連接情況。引線應連接牢固，接觸良好，無過熱現象，松動者應擰緊。擰緊或松開螺母時，注意不要使導電桿同時轉動，以免將內部引線扭斷，檢查引線及套管的受力情況。

3. 擦拭油枕，擦凈油標，油標指示應正常，油應在規定高度，油色無明顯變化，油標無滲漏，油標玻璃完整無裂紋，如油標玻璃破裂，應放油更換。安放有機玻璃的框架及油標座應修平，調整密封墊圈的安放位置，均勻擰緊螺絲，不得過緊，以免框架變形或壓壞玻璃，旋松油枕下部放油塞，將沉積于油枕底部的油污及水放出，直至流出潔凈的油為止，擰緊放油塞，檢查注油塞上的呼吸孔是否暢通，否則應暢通呼吸孔。

4. 清掃箱蓋和箱壁，檢查各部有無滲漏，并視滲油位置進行處理，套管下部滲油時，應注意底腳螺絲是否松動，過緊或四周受力不均勻，密封墊圈老化開裂而滲油者，應放油更新墊圈，新墊圈厚度要適當，外徑小于實際尺寸2 mm ，密封面及墊圈兩面應擦拭干凈，不得有油垢、臟污粘附在上面，以免引起密封不良而造成滲油。墊圈兩面均勻地涂一層橡膠溶液，四周均勻緊固，使套管受力均勻，墊圈壓縮不得過緊，壓下三分之一為宜。低壓套管滲油時，應均勻擰緊壓緊螺母；箱沿密封滲油時，應檢查墊圈安放情況，箱沿螺絲是否松動

4.電壓互感器使用注意事項是什么?

電壓互感器使用注意事項（1）在投入使用前應按規程規定的項目進行檢查與試驗，如核對相序、測定極性和組別。

（2）在接線時，按相序進行接線并要注意端子的極性。（3）電壓互感器二次側必須可靠接地。

為防止電壓互感器一、二次之間絕緣擊穿，高電壓竄入低壓側造成人身傷亡或設備損壞。（4）運行中二次繞組不允許短路。

由于正常運行時二次負荷的阻抗很大，基本相當于電壓互感器在空載狀態下運行，二次回路的電流很小。當電壓互感器二次短路時，二次的電流很大，會損壞電壓互感器繞組絕緣，以致無法使用，甚至?xí)故鹿蕯U(kuò)大到一次繞組短路，影響電力系統的正常運行。

5.電壓互感器在使用中有哪些注意事項

電壓互感器二次回路中的工作阻抗不得太小，以避免超負載運行。

電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。

接入電路之后，應將二次線圈可靠接地，以防一、二次側的絕緣擊穿時，高壓危及人身和設備的安全。

運行中的電壓互感器在任何情況下都不得短路，一、二次側都應安裝熔斷器，并在一次側裝設隔離開關。

在電源檢修期間，應將一次側的刀閘和一、二次側的熔斷器都斷開。

簡介：

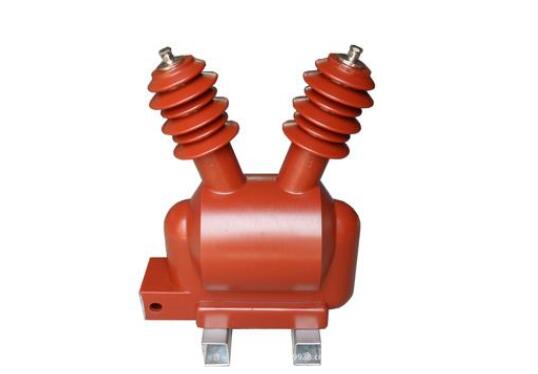

1. 電壓互感器 簡稱PT，用來變換線路上的電壓。

2. 電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或用來在線路發生故障時保護線路中的貴重設備、電機和變壓器。

3. 因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

4. 電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。

5. 電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

類型：

1. 按安裝地點可分為戶內式和戶外式。35kV及以下多制成戶內式；35kV以上則制成戶外式。

2. 按相數可分為單相和三相式，35kV及以上不能制成三相式。

3. 按繞組數目可分為雙繞組和三繞組電壓互感器，三繞組電壓互感器除一次側和基本二次側外，還有一組輔助二次側，供接地保護用。

4. 按工作原理劃分，還可分為電磁式電壓互感器，電容式電壓互感器和電子式電壓互感器。

5. 按絕緣方式可分為干式、澆注式、油浸式和充氣式。

6.電壓互感器的注意事項

電壓傳感器的注意事項：1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。

例如，測極性、連接組別、搖絕緣、核相序等。2.電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

3.接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。4.電壓互感器二次側不允許短路。

由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。

在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。5.為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。

因?yàn)榻拥睾?，?dāng)一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。6、電壓互感器副邊絕對不容許短路。

電壓互感器（Potential transformer 簡稱PT,Voltage transformer也簡稱VT）和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

7.戶外檢修35kv電壓互感器應注意什么

(1)電壓互感器在作業時二次側不能短路。在正常作業時，電壓互感器二次側挨近于空載狀況，電流很小，若二次回路短路，二次回路的阻抗將變得很小，會呈現很大的短路電流，將損壞互感器和危及人身安全。因而，需在電壓互感器的二次側裝設熔斷器或主動空氣開關等元件作為二次側的短路維護，當二次側發作缺點時，能活絡熔斷或斷開，以確保電壓互感器不受危害。通常狀況下，關于35kV及以下的電壓互感器，能夠在根柢二次繞組各相引出端裝設活絡熔斷器作為短路維護，關于1十kV及以上的電壓互感器，則在根柢二次繞組各相引出端裝設活絡主動空氣開關，作為短路維護。

(2)確保電壓互感器二次側一點牢靠接地。電壓互感器二次側的保安接本地法有經中性點接地和經B相接地兩種。

8.電壓互感器運行操作注意事項有哪些

應注意如下事項：

(1)啟用電壓互zd感器應先一次后二次，停用則相反；

(2)停用電壓互感器時應考慮該電壓互感器所帶保護及自動裝置，為防止誤動的可能，應將有關保護及自動裝置停用。還應考慮故障錄波器的交流電壓切換開關投向運行母線電壓互感器；（3）電壓互感器停用或檢修時，其二次空氣開關應分開、二次熔斷器應取下，防止反送電；（4）雙母線回運行的電壓互感器二次并列開關，正常運行時應斷開，倒母線時，應在母聯開關運行且改非自動后，為防止電壓中間繼電器承受過大的電壓互感器不平衡負荷，將電壓互感器二次開關投入。倒母線結束，在母聯開關改自動之前，停用該并列開關；

(5)雙母線運行，一組電壓互答感器因故需單獨停電時，應先將母線電壓互感器經母聯開關一次并列且投入電壓互感器二次并列開關后再進行電壓互感器的停電；

(6)雙母線運行，兩組電壓互感器二次并列的條件：一次必須先經母聯開關并列運行，二次側有故障的電壓互感器與正常二次側不能并列。
