1.非平衡電橋實驗中處理數據時,如果發現擬合的直線截距不為零,為什
在特定溫度（例如室溫）下預先調整天平，使不平衡電橋的輸出電壓僅與所測電阻的變化成比例，以方便實驗數據處理。對于實驗精度，影響很小。
不平衡橋和動力橋都是處于不平衡狀態的單臂橋的工程應用。當外部溫度，壓力和其他物理量發生變化時，相應的電阻傳感器的電阻值也會發生變化，并且電橋平衡。
該狀態變?yōu)椴黄胶鉅顟B(tài)。通過測量由零表儀器測量的電壓（或電流）的變化，可以測量電阻傳感器的電阻值的變化，從而間接測量傳感器相應物理狀態的變化。
使用DHQJ-5電橋時，其操作步驟與單臂電橋（惠斯通電橋）基本相同，但測量目的和測量方法卻大不相同。
擴展資料：
非平衡電橋實驗操作注意事項：
1、接線時要小心。在打開電源之前，請仔細檢查接線。如果電源由于短路而進入保護狀態，則必須切斷電源，關閉電源，檢查接線，然后再次打開電源開關。
2、電源電壓大約等于3V。無需調整至3V。應使用數字萬用表的直流萬用表測量電源電壓。
3、因為沒有合適的可變電阻器，所以暫時不使用限流保護電阻器。
4、調整電橋平衡并觀察不平衡電橋的輸出特性時，如果發現輸出電壓和電阻箱顯示值之間的變化與原理不符，如果電路中沒有問題，請報告講師，未經允許，您不得交換組件。
5、萬用表打開時，如果出現方形電池符號，則表示萬用表的電池電壓過低，請向老師報告。萬用表不得使用背光以避免電池損耗。測量直流電壓時，萬用表使用v / Q插孔和COM（公共負極）插孔。
2.實驗5
摘要：熱敏電阻是阻值對溫度變化非常敏感的一種半導體電阻，具有許多獨特的優點和用途，在自動控制、無線電子技術、遙控技術及測溫技術等方面有著廣泛的應用。
本實驗通過用電橋法來研究熱敏電阻的電阻溫度特性，加深對熱敏電阻的電阻溫度特性的了解。 關鍵詞：熱敏電阻、非平衡直流電橋、電阻溫度特性 1、引言 熱敏電阻是根據半導體材料的電導率與溫度有很強的依賴關系而制成的一種器件，其電阻溫度系數一般為（-0.003~+0.6）℃-1。
因此，熱敏電阻一般可以分為： Ⅰ、負電阻溫度系數（簡稱NTC）的熱敏電阻元件 常由一些過渡金屬氧化物（主要用銅、鎳、鈷、鎘等氧化物）在一定的燒結條件下形成的半導體金屬氧化物作為基本材料制成的，近年還有單晶半導體等材料制成。國產的主要是指MF91~MF96型半導體熱敏電阻。
由于組成這類熱敏電阻的上述過渡金屬氧化物在室溫范圍內基本已全部電離，即載流子濃度基本上與溫度無關，因此這類熱敏電阻的電阻率隨溫度變化主要考慮遷移率與溫度的關系，隨著溫度的升高，遷移率增加，電阻率下降。大多應用于測溫控溫技術，還可以制成流量計、功率計等。
Ⅱ、正電阻溫度系數（簡稱PTC）的熱敏電阻元件 常用鈦酸鋇材料添加微量的鈦、鋇等或稀土元素采用陶瓷工藝，高溫燒制而成。這類熱敏電阻的電阻率隨溫度變化主要依賴于載流子濃度，而遷移率隨溫度的變化相對可以忽略。
載流子數目隨溫度的升高呈指數增加，載流子數目越多，電阻率越小。應用廣泛，除測溫、控溫，在電子線路中作溫度補償外，還制成各類加熱器，如電吹風等。
2、實驗裝置及原理 【實驗裝置】 FQJ—Ⅱ型教學用非平衡直流電橋，F(xiàn)QJ非平衡電橋加熱實驗裝置（加熱爐內置MF51型半導體熱敏電阻（2.7kΩ）以及控溫用的溫度傳感器），連接線若干。 【實驗原理】 根據半導體理論，一般半導體材料的電阻率 和絕對溫度 之間的關系為 （1—1） 式中a與b對于同一種半導體材料為常量，其數值與材料的物理性質有關。
因而熱敏電阻的電阻值 可以根據電阻定律寫為 （1—2） 式中 為兩電極間距離， 為熱敏電阻的橫截面， 。 對某一特定電阻而言， 與b均為常數，用實驗方法可以測定。
為了便于數據處理，將上式兩邊取對數，則有 （1—3） 上式表明 與 呈線性關系，在實驗中只要測得各個溫度 以及對應的電阻 的值， 以 為橫坐標， 為縱坐標作圖，則得到的圖線應為直線，可用圖解法、計算法或最小二乘法求出參數 a、b的值。 熱敏電阻的電阻溫度系數 下式給出 （1—4） 從上述方法求得的b值和室溫代入式（1—4），就可以算出室溫時的電阻溫度系數。

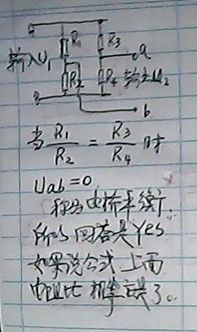

熱敏電阻 在不同溫度時的電阻值，可由非平衡直流電橋測得。非平衡直流電橋原理圖如右圖所示，B、D之間為一負載電阻 ，只要測出 ，就可以得到 值。
當負載電阻 → ，即電橋輸出處于開 路狀態時， =0，僅有電壓輸出，用 表示，當 時，電橋輸出 =0，即電橋處于平衡狀態。為了測量的準確性，在測量之前，電橋必須預調平衡，這樣可使輸出電壓只與某一臂的電阻變化有關。
若R1、R2、R3固定，R4為待測電阻，R4 = RX，則當R4→R4+△R時，因電橋不平衡而產生的電壓輸出為： （1—5） 在測量MF51型熱敏電阻時，非平衡直流電橋所采用的是立式電橋 ， ，且 ，則 （1—6） 式中R和 均為預調平衡后的電阻值，測得電壓輸出后，通過式（1—6）運算可得△R，從而求的 =R4+△R。 3、熱敏電阻的電阻溫度特性研究 根據表一中MF51型半導體熱敏電阻（2.7kΩ）之電阻~溫度特性研究橋式電路，并設計各臂電阻R和 的值，以確保電壓輸出不會溢出（本實驗 =1000.0Ω， =4323.0Ω）。
根據橋式，預調平衡，將“功能轉換”開關旋至“電壓“位置，按下G、B開關，打開實驗加熱裝置升溫，每隔2℃測1個值，并將測量數據列表（表二）。 表一 MF51型半導體熱敏電阻（2.7kΩ）之電阻~溫度特性 溫度℃ 25 30 35 40 45 50 55 60 65 電阻Ω 2700 2225 1870 1573 1341 1160 1000 868 748 表二 非平衡電橋電壓輸出形式（立式）測量MF51型熱敏電阻的數據 i 1 2 3 4 5 6 7 8 9 10 溫度t℃ 10.4 12.4 14.4 16.4 18.4 20.4 22.4 24.4 26.4 28.4 熱力學T K 283.4 285.4 287.4 289.4 291.4 293.4 295.4 297.4 299.4 301.4 0.0 -12.5 -27.0 -。
