電樞繞組(電樞繞組的電樞繞組簡介)
1.電樞繞組的電樞繞組簡介

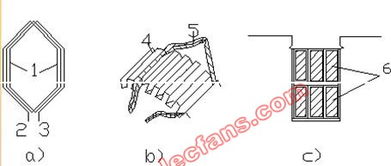

電機的電樞中按一定規律繞制和連接起來的線圈組。它是電機中實現機電能量轉換的主要組成部件之一。組成電樞繞組的線圈有單匝的，也有多匝的，每匝還可以由若干并聯導線繞成。所示為一只線圈在槽中安置的情況。
電樞繞組設計要求：電樞繞組的構成，應能產生足夠的感應電動勢，并允許通過一定的電樞電流，從而產生所需的電磁轉矩和電磁功率，此外，還要節省有色金屬和絕緣材料，結構簡單，運行可靠。
電樞繞組分直流電樞繞組和交流電樞繞組兩大類。它們分別用于直流電機和交流電機。
電樞繞組的常用術語
元件（線圈）：繞組線圈稱為繞組元件，分單匝和多匝。一個元件由兩條元件邊和端接線組成，元件邊放在槽內，能切割磁力線而產生感應電動勢，叫“有效邊”，端接線放在槽外，不切割磁力線，僅作為連接線用。每個元件的一個元件邊放在某一個槽的上層，另一個元件邊則放在另一槽的下層。
元件的首末端：每一個元件均引出兩根線與換向片相連，其中一根稱為首端，另一根稱為末端。每一個元件的兩個端點分別接在不同的換向片上，每個換向片接兩個不同的線圈端頭。
實槽：電機電樞上實際開出的槽叫實槽。實槽數用Q表示。
虛槽：即單元槽（每層元件邊的數量等于虛槽數），每個虛槽的上、下層各有一個元件邊。虛槽數用Qμ表示。設槽內每層有μ個虛槽，若實槽數為Q，虛槽數為Qμ，則Qμ= μQ。
極軸線：磁極的中心線。
幾何中性線：是指主磁極N極和S極的機械分界線。
物理中性線：把N極與S極磁場為零處的分界線稱為物理中性線。
2.電樞繞組的原理
電樞繞組的作用是產生電磁轉矩和感應電動勢，是直流電機進行能量變換的關鍵部件，所以叫電樞。它是由許多線圈（以下稱元件）按一定規律連接而成，線圈采用高強度漆包線或玻璃絲包扁銅線繞成，不同線圈的線圈邊分上下兩層嵌放在電樞槽中，線圈與鐵心之間以及上、下兩層線圈邊之間都必須妥善絕緣。為防止離心力將線圈邊甩出槽外，槽口用槽楔固定，如圖8.9所示。線圈伸出槽外的端接部分用熱固性無緯玻璃帶進行綁扎。
可以再參考一下電機磁場分布的資料
3.什么叫電樞繞組
電樞繞組 目錄[隱藏] 電樞繞組簡介 直流電樞繞組 交流電樞繞組 [編輯本段] 電樞繞組簡介 電機的電樞中按一定規律繞制和連接起來的線圈組。
它是電機中實現機電能量轉換的主要組成部件之一。組成電樞繞組的線圈有單匝的，也有多匝的，每匝還可以由若干并聯導線繞成。
所示為一只線圈在槽中安置的情況。線圈嵌入槽內的部分稱有效部分，伸出槽外的部分稱做連接端部，簡稱端部。
電樞繞組由一定數目的電樞線圈按一定的規律連接組成，他是直流電機的電路部分，也是感生電動勢，產生電磁轉矩進行機電能量轉換的部分。線圈用絕緣的圓形或矩形截面的導線繞成，分上下兩層嵌放在電樞鐵心槽內，上下層以及線圈與電樞鐵心之間都要妥善地絕緣，并用槽楔壓緊。
大型電機電樞繞組的端部通常緊扎在繞組支架上。 電樞繞組分直流電樞繞組和交流電樞繞組兩大類。
它們分別用于直流電機和交流電機。 [編輯本段] 直流電樞繞組 通常采用雙層繞組。
線圈的有效部分包含左、右兩個有效邊。放在槽內且靠近槽口的有效邊叫上層邊，靠近槽底的有效邊叫下層邊。
同一槽中上下層間用絕緣紙隔開。同一線圈上下兩有效邊沿圓周方向的距離即為線圈的跨距，通常用槽距（兩相鄰槽間距離）的倍數表示。
跨距約等于一個極距（相鄰兩磁極的距離，也常用槽距的倍數表示）。 直流電樞繞組分疊繞組、波繞組和蛙繞組3種。
每個線圈的兩個出線端連接到換向器的兩個換向片上，兩者在換向器圓周表面上相隔的距離稱為換向器節距，用Ys表示。不同形式的繞組具有不同的換向器節距。
①疊繞組：有單疊繞組和復疊繞組之分。單疊繞組是將同一磁極下相鄰的線圈依次串聯起來，構成一條并聯支路，所以對應一個磁極就有一條并聯支路。
單疊繞組的基本特征是并聯支路數等于磁極數。各條支路間通過電刷并聯。
單疊繞組線圈的換向器節距Ys=1。Ys>1者稱復疊繞組。
比較常用的是Ys=2的復疊繞組，又稱雙疊繞組。雙疊繞組在一個磁極下有兩條并聯支路。
例如一臺四極直流電機，采用雙疊繞組時，共有8條并聯支路。各條支路間也是通過電刷并聯。
電刷組數等于電機的極數。其中一半為正電刷組，另一半為負電刷組。
疊繞組的并聯支路數較多，它等于極數或?yàn)闃O數的整倍數，所以又叫并聯繞組。 ②波繞組：有單波繞組和復波繞組。
單波繞組的特點是將同極性下的所有線圈按一定規律全部串聯起來，形成一條并聯支路。所以整個電樞繞組只有兩條并聯支路。
波繞組線圈的換向器節距式中P為磁極對數；k為換向片數；a為使Ys等于整數的正整數，它等于波繞組的并聯支路對數。單波繞組的a=1，而a=2的復波繞組稱雙波繞組，它可以看成是由兩個單波繞組并聯而成的復波繞組，故有4條并聯支路；a>2者可類推，但用得很少。
波繞組從并聯電路連接原理上說，只需兩組電刷，即一組正電刷和一組負電刷。然而，通常直流電機中波繞組的電刷組數仍然等于其極數，這是為了減輕電刷和換向片接觸面上的電流負荷，從而可以縮短換向器的長度。
此外，對線圈電流的換向也有好處。 直流電樞繞組常由于某種原因造成各并聯支路的電流不均勻分配，使銅耗增加，電樞繞組過熱；有時也會使電刷下發生有害的火花，給電機運行帶來不利影響。
將電樞繞組內部理論上的等電位點用導線直接連接，就可以改善電機的運行條件。專門為此而設置的連接導線稱為均壓線。
③蛙繞組：由適當配合的疊繞組和波繞組混合而成的一種直流電樞繞組。疊繞組和波繞組的線圈接在同一換向器上并聯工作。
由于其線圈組合的外形很像青蛙而得名。這種繞組因波繞組線圈和疊繞組線圈之間互相起著均壓線作用，故無需另外加接均壓線。
采用蛙繞組的直流電機有良好的運行性能，故其應用日益廣泛。 電樞繞組是直流電機的核心部分.當電樞在磁場中旋轉時，電樞繞組中會感應電動勢.當電樞繞組中有電流流過時，會產生電樞磁動勢，它與氣隙磁場相互作用，又產生電磁轉矩.電動勢與電流相互作用，吸收或放出電磁功率.電磁轉矩與轉子轉速相互作用，吸收或放出機械功率.二者同時存在，構成電磁能量與機械能量的相互轉換，完成直流電機的基本功能.因此，電樞繞組在直流電機中起著重要的作用。
根據不同的聯結方法，電樞繞組可分為：（1）單疊繞組，（2）單波繞組；（3）復疊繞組；（4）復波繞組；（5）混合繞組等.它們的主要差別在于從電刷外看進去，電樞繞組聯結成了不同數目的并聯支路，以滿足不同額定電壓和電流的要求，其中單疊繞組和單波繞組是兩種基本的型式.由于篇幅的限制，本書主要介紹單疊和單波繞組。 電樞繞組雖然有不同類型，但在結構上有其共同的特點：它們都是由結構形狀相同的繞組元件（簡稱元件）按一定的規律聯結而成.繞組元件又叫線圈，一臺電機的總元件數用s表示，每一元件有兩個放在槽中能切割磁通感生電動勢的有效邊稱元件邊.元件在槽外的部分不切割磁通，不感生電動勢，稱為端部.元件可分為單匝元件和多匝元件，前者的元件邊只有一根導體，后者元件邊則有多根導體串聯繞制而成，元件匝數以N。
表示，每個元件有兩根引出線，一根為首端，一根為尾端，它們接到不同的換向片上。 。
4.直流電機電樞繞組主要類型
可分為他勵式和自勵式。
他勵式的勵磁繞組和電樞繞組在電氣上沒有任何關系。自勵式又分為并勵、串勵、復勵。
并勵是勵磁繞組與電樞繞組并聯，勵磁電流只占額定電流的1%-5%。串勵是兩繞組串聯，電流相同。
復勵的勵磁繞組有兩個，一個與電樞并聯，一個串聯，若串勵繞組與并勵繞組產生的磁勢方向相同，則叫積復勵，若相反，則叫差復勵。 1.他勵式。
特點是勵磁繞組與電樞繞組無連接關系，由其他直流電源供電。 2.并勵式。
特點是勵磁繞組與電樞繞組并聯。 3.串勵式。
特點是勵磁繞組與電樞繞組串聯。 4.復勵式。
主磁極上裝有兩個勵磁繞組，一個與電樞電路并聯，另一個和電樞電路串聯。如果串聯繞組產生的磁勢與并勵繞組產生的磁勢方向相同稱為積復勵。
如果兩個磁勢方向相反，則稱為差復勵。
5.什么是勵磁繞組
勵磁繞組（也叫激磁繞組）是可以產生磁場的線圈繞組。一般在電動機和發電機內，有串勵和并勵之分。發電機內用勵磁繞組，可以替代永磁體，可以產生永磁體無法產生的強大的磁通密度，且可以方便調節，從而可以實現大功率發電。
電樞繞組由一定數目的電樞線圈按一定的規律連接組成，他是直流電機的電路部分，也是感生電動勢，產生電磁轉矩進行機電能量轉換的部分。
拓展資料：
只有同步發電機和同步電動機才有勵磁繞組和電樞繞組.一般的交流異步電動機是沒有勵磁繞組的.異步電動機分鼠籠式和繞線式兩大類，定子繞組結構相同，鼠籠式的轉子是鼠籠條，繞線式的轉子是線圈（可以外接設備改變轉子阻抗實現變速）。
所謂“電樞繞組”就是電機的“主要功率回路”.轉子和定子線圈哪個功率大哪個就是“電樞”，不用說，絕大部分定子線圈是“電樞繞組”。
槽內導線繞制到一定程度時，須用壓線板，使它深入槽底，繞制繞組時，應將導線拉緊。
無論在槽內或端接部分，都要避免形成交錯的線匝，以免占據過多的空間和導線因局部受力造成匝間短路。全部繞組繞好后，將導線端接并同第一個繞組元件的引出始端卷在一起，最后將接線頭的絕緣除去，套以各種不同顏色的套管，并將它們嵌相應的換向片中。
如果是復數槽也可以采用對稱繞法。
參考資料：
電樞繞組_百度百科
電樞繞組_百度百科
6.直流電動機的電樞繞組主要有哪些結構形式
1. 實現直流電能和機械能互相轉換的電機。當它作電動機運行時是直流電動機，將電能轉換為機械能；作發電機運行時是直流發電機，將機械能轉換為電能。
2. 直流電機由定子和轉子兩部分組成，其間有一定的氣隙。其構造的主要特點是具有一個帶換向器的電樞。
3. 直流電機的定子由機座、主磁極、換向磁極、前后端蓋和刷架等部件組成。其中主磁極是產生直流電機氣隙磁場的主要部件，由永磁體或帶有直流勵磁繞組的疊片鐵心構成。直流電機的轉子則由電樞、換向器（又稱整流子）和轉軸等部件構成。其中電樞由電樞鐵心和電樞繞組兩部分組成。
4. 電樞鐵心由硅鋼片疊成，在其外圓處均勻分布著齒槽，電樞繞組則嵌置于這些槽中。換向器是一種機械整流部件。由換向片疊成圓筒形后，以金屬夾件或塑料成型為一個整體。各換向片間互相絕緣。換向器質量對運行可靠性有很大影響。
5. 當原動機驅動電樞繞組在主磁極N、S之間旋轉時，電樞繞組上感生出電動勢，經電刷、換向器裝置整流為直流后，引向外部負載（或電網），對外供電，此時電機作直流發電機運行。如用外部直流電源，經電刷換向器裝置將直流電流引向電樞繞組，則此電流與主磁極N.S.產生的磁場互相作用，產生轉矩，驅動轉子與連接于其上的機械負載工作，此時電機作直流電動機運行。
7.電樞繞組的介紹
電樞繞組由一定數目的電樞線圈按一定的規律連接組成，他是直流電機的電路部分，也是感生電動勢，產生電磁轉矩進行機電能量轉換的部分。線圈用絕緣的圓形或矩形截面的導線繞成，分上下兩層嵌放在電樞鐵心槽內，上下層以及線圈與電樞鐵心之間都要妥善地絕緣，并用槽楔壓緊。大型電機電樞繞組的端部通常緊扎在繞組支架上。
