無線電博客(無線電有哪些)

1.無線電有哪些基礎知識

原發布者：期待未來的美好

無線電基礎知識4.1無線電頻段的劃分4.2信號頻譜帶寬4.3傳輸線P158電磁波的波長與頻率之間的關系？反比λ=c/fλ波長c光速f頻率P159頻率高低排列：X射線&gt；可見光&gt；無線電波高頻率←→長波長P160頻譜指什么？幅譜和相譜的總稱。頻譜描述的是（頻率和幅度的大?。⒏髡曳至康姆劝凑掌漕l率的高低依次排列，得到振幅頻譜，簡稱幅譜。將各正弦分量的初相位按照其頻率的高低依次排列，為相位頻譜，簡稱相譜。P162將傳送信號所必須的頻率范圍成為信號的帶寬P163電話通信：3kHz；傳輸高品質音樂需要（傳輸帶寬高）：30Hz~16kHz；超短波無線電廣播：150kHz；電視的每個頻道：7~8MHz.P165λ>>L，短線。短線適用于集中參數電路。當λ≈L，長線。長線適用于分布參數電路。P167如果把傳輸線上的分布電容和分布電感看成是均勻分布的，為均勻無損耗電路。P167傳輸線上的特性阻抗？Zc=傳播速度：V=P168為什么飛機上用同軸光纜？電阻損耗小，輻射損耗低。P170在傳輸線上導致能量消耗的是？“分布電阻”。傳輸線越長，電阻越大，損耗越大。這種損耗可以通過放大器加以解決。P168傳輸線的種類：平行雙線傳輸線（200MHz以下）、同軸傳輸線（3GHz）。P171同軸傳輸線只能傳輸3GHz以下的信號，高于3GHz由波導來傳輸。P172當RL=ZC時，傳輸線上為什么波？只有入射波，沒有反射波。高頻信號呈波浪式地向終端傳播，并且電能全部傳

2.求無線電基礎知識

【天線原理】一、天線工作原理與主要參數天線是任何一個無線電通信系統都不可缺少的重要組成部分。

合理慎重地選用天線，可以取得較遠的通信距離和良好的通信效果。（一）天線的作用各類無線電設備所要執行的任務雖然不同，但天線在設備中的作用卻是基本相同的。

任何無線電設備都是通過無線電波來傳遞信息，因此就必須有能輻射或接收電磁波的裝置。所以，天線的第一個作用就是輻射和接收電磁波。

當然能輻射或接收電磁波的東西不一定都能用來作為天線。例如任何高頻電路，只要不是完全屏蔽起來的，都可以向周圍空間或多或少地輻射電磁波，或者從周圍空間或多或少地接收到電磁波。

但是，任意一個高頻電路并不一定能作天線，因?yàn)樗椛浜徒邮针姶挪ǖ男屎艿汀Ｖ挥心軌蛴行У剌椛浜徒邮针姶挪ǖ脑O(shè)備才有可能作為天線使用。

天線的另一個作用是”能量轉換”。大家知道，發信機通過饋線送入天線的并不是無線電波，收信天線也不能直接把無線電波送入收信機，這里有一個能量的轉換過程，即把發信機所產生的高頻振蕩電流經饋線送入天線輸入端，天線要把高頻電流轉換為空間高頻電磁波，以波的形式向周圍空間輻射。

反之在接收時，也是通過收信天線把截獲的高頻電磁波的能量轉換成高頻電流的能量后，再送給收信機。顯然這里有一個轉換效率問題。

天線增益越高，則轉換效率就越高。（二）天線的分類天線的形式繁多，按其用途可以分為發信天線和收信天線；按使用波段可以分為長、中、短、超短波天線和微波天線、微帶天線等。

此外，我們還可按其工作原理和結構來進行分類。為便于分析和研究天線的性能，一般把天線按其結構形式分為兩大類：一類是半徑遠小于波長的金屬導線構成的線狀天線，另一類是用尺寸大于波長的金屬或介質面構成的面狀天線。

線狀天線主要用于長、中、短波頻段，面狀天線主要用于厘米或毫米波頻段；甚高頻段一般以線狀天線為主，而特高頻段則線、面狀天線兼用。 線狀天線和面狀天線的基本工作原理是相同的。

（三）天線的工作原理天線本身就是一個振蕩器，但又與普通的LC振蕩回路不同，它是普通振蕩回路的變形。圖1-9示出了它的演變過程。

圖中LC是發信機的振蕩回路。 如圖1-9(a)所示，電場集中在電容器的兩個極板之中，而磁場則分布在電感線圈的有限空間里，電磁波顯然不能向廣闊空間輻射。

如果將振蕩電路展開，使電磁場分布于空間很大的范圍，如圖1-9(b)、（c）所示，這就創造了有利于輻射的條件；于是，來自發信機的、已調制的高頻信號電流由饋線送到天線上，并經天線把高頻電流能量轉變?yōu)橄鄳?yīng)的電磁波能量，向空間輻射，如圖1-9(d)所示。 電磁波的能量從發信天線輻射出去以后，將沿地表面所有方向向前傳播。

若在交變電磁場中放置一導線，由于磁力線切割導線，就在導線兩端激勵一定的交變電壓——電動勢，其頻率與發信頻率相同。若將該導線通過饋線與收信機相連，在收信機中就可以獲得已調波信號的電流。

因此，這個導線就起了接收電磁波能量并轉變?yōu)楦哳l信號電流能量的作用，所以稱此導線為收信天線。無論是發信天線還是收信天線，它們都屬于能量變換器，“可逆性”是一般能量變換器的特性。

同樣一副天線，它既可作為發信天線使用，也可作為收信天線使用，通信設備一般都是收、發共同用一根天線。 因此，同一根天線既關系到發信系統的有效能量輸出，又直接影響著收信系統的性能。

天線的可逆性不僅表現在發信天線可以用作收信天線，收信天線可以用作發信天線，并且表現在天線用作發信天線時的參數，與用作收信天線時的參數保持不變，這就是天線的互易原理。 為便于討論，常將天線作為發信天線來分析，所得結論同樣適用于該天線用作收信天線的情況。

（四）天線的主要參數1。天線效率天線效率為天線輻射功率Pr與天線輸入功率Pin（輻射功率與天線內所消耗的功率Ps之和）之比。

即 上式還可用天線輸入端的輻射電阻Ro和損耗電阻Rs表示，即 可見，要提高輻射效率，應設法增大輻射電阻和減小損耗電阻。2。

方向性系數為了定量表示天線輻射功率在空間的集中程度，我們采用方向性系數D，并定義如下：在相同的輻射功率下，天線產生于某點的電場強度的平方E2與點源天線（無方向性輻射源）在該點產生的電場強度平方Eo2之比，叫做該天線在該點方向的方向性系數，即 Prz和PDZ分別表示該天線與點源天線的輻射功率。 由定義可知，由于天線在各個方向輻射強度不同，方向性系數D也不同，一般所講的某天線的方向性系數，都是指最大輻射的方向性系數（除注明方向），并且實際天線的方向性系數都是大于1的。

3。增益系數天線增益系數等于天線效率η與其方向性系數D的乘積，即G=ηD。

天線增益比天線方向性系數更全面地反映了天線的性質。天線增益不僅考慮了方向性引起的場強變化，還考慮了天線效率對場強的影響。

天線增益系數一般可用分貝（dB）表示，即G(dB)=10logG。 在工程上，人們常把上述定義的增益稱為“絕對增益”，而把相對于某一特定的作為參考標準的天線增益稱為“相對增益”。

4。方向圖一個發信天線向空間各。

3.無線電基本知識介紹

無線電是指在自由空間（包括空氣和真空）傳播的電磁波，其頻率 300GHz 以下 （下限頻率較不統一， 在各種射頻規范書， 常見的有三 3KHz~300GHz, 9KHz~300GHz, 10KHz~300GHz）。

無線電技術是通過無線電波傳播信號的技術。 無線電技術的原理在于，導體中電流強弱的改變會產生無線電波。

利用這一現象，通過調制可將信息加載于無線電波之上。當電波通過空間傳播到達收信端，電波引起的電磁場變化又會在導體中產生電流。

通過解調將信息從電流變化中提取出來，就達到了信息傳遞的目的。 麥克斯韋最早在他遞交給英國皇家學會的論文《電磁場的動力理論》中闡明了電磁波傳播的理論基礎。

他的這些工作完成于1861年至1865年之間。 海因里希·魯?shù)婪颉ず掌潱℉einrich Rudolf Hertz）在1886年至1888年間首先通過試驗驗證了麥克斯韋爾的理論。

他證明了無線電輻射具有波的所有特性，并發現電磁場方程可以用偏微分方程表達，通常稱為波動方程。 1906年圣誕前夜，雷吉納德·菲森登（Reginald Fessenden）在美國麻薩諸塞州采用外差法實現了歷史上首次無線電廣播。

菲森登廣播了他自己用小提琴演奏“平安夜”和朗誦《圣經》片段。位于英格蘭切爾姆斯福德的馬可尼研究中心在1922年開播世界上第一個定期播出的無線電廣播娛樂節目。

發明 關于誰是無線電臺的發明人還存在爭議。 1893年，尼科拉·特斯拉（Nikola Tesla）在美國密蘇里州圣路易斯首次公開展示了無線電通信。

在為“費城富蘭克林學院”以及全國電燈協會做的報告中，他描述并演示了無線電通信的基本原理。他所制作的儀器包含電子管發明之前無線電系統的所有基本要素。

古列爾莫·馬可尼（Guglielmo Marconi）擁有通常被認為是世界上第一個無線電技術的專利，英國專利12039號，“電脈沖及信號傳輸技術的改進以及所需設備”。 尼科拉·特斯拉1897年在美國獲得了無線電技術的專利。

然而，美國專利局于1904年將其專利權撤銷，轉而授予馬可尼發明無線電的專利。這一舉動可能是受到馬可尼在美國的經濟后盾人物，包括湯瑪斯·愛迪生，安德魯·卡耐基影響的結果。

1909年，馬可尼和卡爾·費迪南德·布勞恩（Karl Ferdinand Braun）由于“發明無線電報的貢獻”獲得諾貝爾物理學獎。 1943年，在特斯拉去世后不久，美國最高法院重新認定特斯拉的專利有效。

這一決定承認他的發明在馬可尼的專利之前就已完成。有些人認為作出這一決定明顯是出于經濟原因。

這樣二戰中的美國政府就可以避免付給馬可尼公司專利使用費。 1898年，馬可尼在英格蘭切爾姆斯福德的霍爾街開辦了世界上首家無線電工廠，雇傭了大約50人。

無線電的用途 無線電的最早應用于航海中，使用摩爾斯電報在船與陸地間傳遞信息?，F(xiàn)在，無線電有著多種應用形式，包括無線數據網，各種移動通信以及無線電廣播等。

以下是一些無線電技術的主要應用： 通信 聲音 * 聲音廣播的最早形式是航海無線電報。它采用開關控制連續波的發射與否，由此在接收機產生斷續的聲音信號，即摩爾斯電碼。

* 調幅廣播可以傳播音樂和聲音。調幅廣播采用幅度調制技術，即話筒處接受的音量越大則電臺發射的能量也越大。

這樣的信號容易受到諸如閃電或其他干擾源的干擾。 * 調頻廣播可以比調幅廣播更高的保真度傳播音樂和聲音。

對頻率調制而言，話筒處接受的音量越大對應發射信號的頻率越高。調頻廣播工作于甚高頻段（Very High Frequency,VHF）。

頻段越高，其所擁有的頻率帶寬也越大，因而可以容納更多的電臺。同時，波長越短的無線電波的傳播也越接近于光波直線傳播的特性。

* 調頻廣播的邊帶可以用來傳播數字信號如，電臺標識、節目名稱簡介、網址、股市信息等。在有些國家，當被移動至一個新的地區后，調頻收音機可以自動根據邊帶信息自動尋找原來的頻道。

* 航海和航空中使用的話音電臺應用VHF調幅技術。這使得飛機和船舶上可以使用輕型天線。

* 政府、消防、警察和商業使用的電臺通常在專用頻段上應用窄帶調頻技術。這些應用通常使用5KHz的帶寬。

相對于調頻廣播或電視伴音的16KHz帶寬，保真度上不得不作出犧牲。 * 民用或軍用高頻話音服務使用短波用于船舶，飛機或孤立地點間的通訊。

大多數情況下，都使用單邊帶技術，這樣相對于調幅技術可以節省一半的頻帶，并更有效地利用發射功率。 * 陸地中繼無線電（Terrestial Trunked Radio, TETRA）是一種為軍隊、警察、急救等特殊部門設計的數字集群電話系統。

電話 * 蜂窩電話或移動電話是當前最普遍應用的無線通信方式。蜂窩電話覆蓋區通常分為多個小區。

每個小區由一個基站發射機覆蓋。理論上，小區的形狀為蜂窩狀六邊形，這也是蜂窩電話名稱的來源。

當前廣泛使用的移動電話系統標準包括：GSM,CDMA和TDMA。運營商已經開始提供下一代的3G移動通信服務，其主導標準為UMTS和CDMA2000。

* 衛星電話存在兩種形式：INMARSAT 和 銥星系統。兩種系統都提供全球覆蓋服務。

INMARSAT使用地球同步衛星，需要定向的高增益天線。銥星則是低軌道衛星系統，直接使用手機天線 電視 * 通常的模擬電視信號采。

4.學習無線電通信需要掌握哪些基本知識

一、掌握各種無線電元器件，如電阻器、電容器、電感線圈、變壓器、電聲器件、晶體管、電子管、集成電路及接線元件的符號和外形圖等到基礎知識：學會檢測無線電元器件的方法，利用萬用電表一或配合一些簡單的電子線路，即可檢測常有無線電元器件（如電阻、電容、晶體管、場效應管、集成電路、可控硅、揚聲器、磁頭、變壓器等）的好壞及主要性能。

二、掌握無線電波傳播基礎知識與基本概念，無線電波頻率范圍，電磁波在大氣層、對流層、電離層及空間各種環境下傳播的基礎理論、遙感等應用直接有關的天線、電磁波散射等內容。主要內容包括三大部分：電動力學概要，電磁波的基本特性，狹義相對論；天線理論概要，地波傳播，電磁波在對流層中的傳播；高空大氣物理概要，等離子體物理概要，電離層中波的傳播，長波和超長波傳播，衛星通信電波傳播等基本知識。

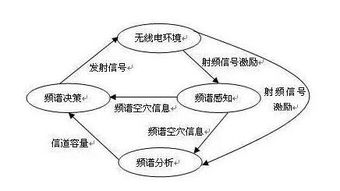

三、掌握認知無線電的背景、應用當今認知無線電技術、理解認知無線電未來的發展趨勢。開展無線電活動、培養自已興趣愛好、以及動手能力。四、最后祝愿你成為一名無線電專家！

5.無線電愛好者怎樣入門

一、如果是毫無基礎，那么沒有別的辦法，要好好補補。無線電基礎：

電路

低頻

高頻

注意，選書的時候不要選大學的教材，選職高的，因?yàn)楦ㄋ滓锥?/p>

二、無線電的原理有個朦朧印象以后，就得學會元件識別，最后是小制作。外面不少無線電入門的書都有元件識別的內容。小制作選項可參考一下大學（職高）的課程設計，其涉及的內容一般都是基礎而合理的。注意循序漸進，先選擇最最簡單的。一開始，最好選擇套件，而不必自己單個購買元件。最后，應該上升到自己能設計、制作基本電路。在此過程，一是檢驗書本知識，二是加深對理論的認識。

三、可以根據自己的方向，好好發展了。
