焊接檢驗方法方面(焊接檢驗的方法)

1.焊接檢驗的方法有哪些

原發布者：345010967

1、目視檢測（VT） 目視檢測，是國內實施的比較少，但在國際上非常重視的無損檢測第一階段首要方法。按照國際慣例，目視檢測要先做，以確認不會影響后面的檢驗，再接著做四大常規檢驗。例如BINDT的PCN認證，就有專門的VT1、2、3級考核，更有專門的持證要求。經過國際級的培訓，其VT檢測技術會比較專業，而且很受國際機構的重視。 VT常常用于目視檢查焊縫，焊縫本身有工藝評定標準，都是可以通過目測和直接測量尺寸來做初步檢驗，發現咬邊等不合格的外觀缺陷，就要先打磨或者修整，之后才做xuyu其他深入的儀器檢測。例如焊接件表面和鑄件表面較多VT做的比較多，而鍛件就很少，并且其檢查標準是基本相符的。2、射線照相法（RT） 是指用X射線或γ射線穿透試件，以膠片作為記錄信息的器材的無損檢測方法，該方法是最基本的，應用最廣泛的一種非破壞性檢驗方法。 1、射線照相檢驗法的原理：射線能穿透肉眼無法穿透的物質使膠片感光，當X射線或r射線照射膠片時，與普通光線一樣，能使膠片乳劑層中的鹵化銀產生潛影，由于不同密度的物質對射線的吸收系數不同，照射到膠片各處的射線能量也就會產生差異，便可根據暗室處理后的底片各處黑度差來判別缺陷。 2、射線照相法的特點：射線照相法的優點和局限性總結如下： a.可以獲得缺陷的直觀圖像，定性準確，對長度、寬度尺寸的定量也比較準確； b.檢測結果有直接記錄，可長期保存； c.對體積型缺陷（氣孔、夾渣、夾鎢、

2.焊接質量的檢測常用哪些方法

一 外觀檢驗

用肉眼或放大鏡觀察是否有缺陷，如咬邊、燒穿、未焊透及裂紋等，并檢查焊縫外形尺寸是否符合要求。

二 密封性檢驗

容器或壓力容器如鍋爐、管道等要進行焊縫的密封性試驗。密封性試驗有水壓試驗、氣壓試驗和煤油試驗幾種。

1水壓試驗 水壓試驗用來檢查焊縫的密封性，是焊接容器中用得最多的一種密封性檢驗方法。

2氣壓試驗 氣壓試驗比水壓試驗更靈敏迅速，多用于檢查低壓容器及管道的密封性。將壓縮空氣通入容器內，焊縫表面涂抹肥皂水，如果肥皂泡顯現，即為缺陷所在。

3煤油試驗 在焊縫的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊縫中有細微裂紋或穿透性氣孔等缺陷，煤油會滲透過去，在涂料一面呈現明顯油斑，顯現出缺陷位置。

三 焊縫內部缺陷的無損檢測

1 滲透檢驗 滲透檢驗是利用帶有熒光染料或紅色染料的滲透劑的滲透作用，顯示缺陷痕跡的無損檢驗法，常用的有熒光探傷和著色探傷。將擦洗干凈的焊件表面噴涂滲透性良好的紅色著色劑，待滲透到焊縫表面的缺陷內，將焊件表面擦凈。再涂上一層白色顯示液，待干燥后，滲入到焊件缺陷中的著色劑由于毛細作用被白色顯示劑所吸附，在表面呈現出缺陷的紅色痕跡。滲透檢驗可用于任何表面光潔的材料。

2 磁粉檢驗 磁粉檢驗是將焊件在強磁場中磁化，使磁力線通過焊縫，遇到焊縫表面或接近表面處的缺陷時，產生漏磁而吸引撒在焊縫表面的磁性氧化鐵粉。根據鐵粉被吸附的痕跡就能判斷缺陷的位置和大小。磁粉檢驗僅適用于檢驗鐵磁性材料表面或近表面處的缺陷。

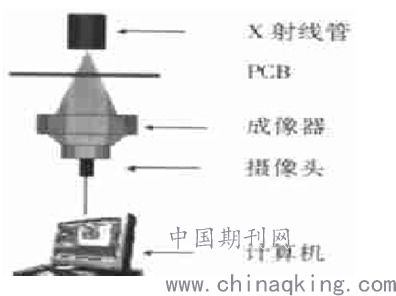

3 射線檢驗 射線檢驗有X射線和Y射線檢驗兩種。當射線透過被檢驗的焊縫時，如有缺陷，則通過缺陷處的射線衰減程度較小，因此在焊縫背面的底片上感光較強，底片沖洗后，會在缺陷部位顯示出黑色斑點或條紋。X射線照射時間短、速度快，但設備復雜、費用大，穿透能力較Y射線小，被檢測焊件厚度應小于30mm。而Y射線檢驗設備輕便、操作簡單，穿透能力強，能照投300mm的鋼板。透照時不需要電源，野外作業方便。但檢測小于50mm以下焊縫時，靈敏度不高。

4 超聲波檢查 超聲波檢驗是利用超聲波能在金屬內部傳播，并在遇到兩種介質的界面時會發生反射和折射的原理來檢驗焊縫內部缺陷的。當超聲波通過探頭從焊件表面進入內部，遇到缺陷和焊件底面時，發生反射，由探頭接收后在屏幕上顯示出脈沖波形。根據波形即可判斷是否有缺陷和缺陷位置。但不能判斷缺陷的類型和大小。由于探頭與檢測件之間存在反射面，因此超聲波檢查時應在焊件表面涂抹耦合劑。

3.焊接檢驗包括哪些方面

焊接檢驗并不只是簡單看看焊縫那么簡單，一般包括：

1. 資料審核，WPS/WPQR， 圖紙，制造規范，及相關標準查閱；

2.焊前檢查：

- 被焊表面是否有銹跡，油污，氧化皮等；

- 檢查焊口形式是否與設計相符合，是否與是否要求開坡口，坡口角度是否正確，是否要求檢查焊口位置表面裂紋及分層，如客戶要求，還要做NDE;

- 檢查裝配間隙，坡口鈍邊；

- 檢查接頭裝配是否對準。

3.過程檢查：

- 焊接是否按照WPS執行，如有出入，或WPS不能覆蓋，必須改正；

- 焊接材料檢查（型號規格是否正確，焊條或焊劑是否按要求儲存及烘干，焊絲表面是否清潔，等等）

- 焊接參數檢查（電壓，電流，焊接速度等等）；

- 是否有焊前預熱要求，如果有，檢查預熱溫度；

- 焊后是否要求保溫緩冷；

- 焊后是否要求焊后熱處理，如果有，檢查熱處理溫度及保溫時間，冷卻方式及冷卻速率；

- 是否要求控制層間溫度，如果有，需要測量層間溫度；

- 核實焊工資質，檢查焊工證；

- 打底焊縫檢查；

- 是否要求反面清根，如果有，是否符合要求。

4.焊后檢驗：

- 焊縫外觀及表面缺陷檢查（是否焊波太粗，焊瘤，飛濺是否清理干凈，是否有表面氣孔，咬邊，未焊滿，未熔合等等）；

- 焊縫尺寸檢查（焊縫寬度，余高，咬邊深度，角焊縫焊腳或焊喉尺寸，等等）；

- 焊縫長度及分布是否符合圖紙要求；

- 監督所要求的無損檢驗，PT,MT,UT,RT等等。包括NDE抽查比例是否正確，檢查位置是否正確，并監督檢查結果，如審核RT底片，等等。

5.焊接記錄檢查：

是否真實可靠，是否準確反映焊接過程，是否完整。

總之，焊接檢驗并不簡單，您能按照這樣來做就很不錯啦。

4.焊接質量的檢驗方法有哪些檢測各種焊縫的

焊接檢測方法很多，一般可以按一下方法分類：

（一） 按焊接檢測數量分

1.抽檢 在焊接質量比較穩定的情況下，如自動焊、摩擦焊、氬弧焊等，當工藝參數調整好之后，在焊接過程中質量變化不大，比較穩定，可以對焊接接頭質量進行抽樣檢測。

2.全檢 對所有焊縫或者產品進行100%的檢測。

（二） 按焊接檢驗方法分

1.破壞性檢測 （1）力學性能實驗 包括拉伸試驗、硬度試驗、彎曲試驗、疲勞試驗、沖擊試驗等； （2）化學分析試驗 包括化學成分分析、腐蝕試驗等； （3）金相檢驗 包括宏觀檢驗，微觀檢驗等。

2.非破壞性檢測 （1）外觀檢驗 包括尺寸檢驗、幾何形狀檢測、外表傷痕檢測等； （2）耐壓試驗 包括水壓試驗和氣壓試驗等； （3）密封性試驗 包括氣密試驗、載水試驗、氨氣試驗、沉水試驗、煤油滲漏試驗、氨檢漏試驗等。

3.無損檢測 無損檢測包括射線探傷、超聲波探傷、磁力探傷、滲透探傷等。

5.焊接質量的檢驗有哪些方面

因此，工件焊完后應根據產品技術要求對焊縫進行相應的檢驗，凡不符合技術要求所允許的缺陷，需及時進行返修。焊接質量的檢驗包括外觀檢查、無損探傷和機械性能試驗三個方面。這三者是互相補充的，而以無損探傷為主。

（一）外觀檢查

外觀檢查一般以肉眼觀察為主，有時用5-20倍的放大鏡進行觀察。通過外觀檢查，可發現焊縫表面缺陷，如咬邊、焊瘤、表面裂紋、氣孔、夾渣及焊穿等。焊縫的外形尺寸還可采用焊口檢測器或樣板進行測量。

（二）無損探傷

隱藏在焊縫內部的夾渣、氣孔、裂紋等缺陷的檢驗。目前使用最普遍的是采用X射線檢驗，還有超聲波探傷和磁力探傷。

6.焊接檢驗包括哪些方面

焊接檢驗包括三個方面：外觀檢驗、致密性檢驗、強度檢驗。

外觀檢驗： 1.利用低倍放大鏡或肉眼觀察焊縫表面是否有咬邊、夾渣、氣孔、裂紋等表面缺陷。 2.用焊接檢驗尺測量焊縫余高、焊瘤、凹陷、錯口等。

3.檢驗焊件是否變形。 切記： 大型立式圓柱形儲罐焊接外觀檢驗要求，對接焊縫的咬邊深度，不得大于0.5mm；咬邊的連續長度，不得大于100mm；焊縫兩側咬邊的總長度，不得超過該焊縫長度的10%；咬邊深度的檢查，必須將焊縫檢驗尺與焊道一側母材靠緊。

致密性檢驗 1.液體盛裝試漏：不承壓設備，直接盛裝些液體，試驗焊縫致密性。 2.氣密性試驗：用壓縮空氣通入容器或管道內，外部焊縫涂肥皂水檢查是否有鼓泡滲漏。

3.氨氣試驗：焊縫一側通入氨氣，另一側焊縫貼上浸過酚酞一酒精、水溶液的試紙，若有滲漏，試紙上呈紅色。 4.煤油試漏：在焊縫一側涂刷白堊粉水，另一側浸煤油。

如有滲漏，煤油會在白堊上留下油漬。 5.氦氣試驗：通過氦氣檢漏儀來測定焊縫致密性。

6.真空箱試驗：。

7.1. 焊接的質量檢查主要有哪三種方式

一）焊接檢驗三種程序：

(1)焊前檢驗

焊前檢驗是指焊件投產前應進行的檢驗工作，是焊接檢驗的第一階段，其目的是預先防止和減少焊接時產生缺陷的可能性。包括的項目有：

①檢驗焊接基本金屬、焊絲、焊條的型號和材質是否符合設計或規定的要求；

②檢驗其他焊接材料，如埋弧自動焊劑的牌號、氣體保護焊保護氣體的純度和配比等是否符合工藝規程的要求

③對焊接工藝措施進行檢驗，以保證焊接能順利進行；

④檢驗焊接坡口的加工質量和焊接接頭的裝配質量是否符合圖樣要求；

⑤檢驗焊接設備及其輔助工具是否完好，接線和管道聯接是否合乎要求；

⑥檢驗焊接材料是否按照工藝要求進行去銹、烘干、預熱等；

⑦對焊工操作技術水平進行鑒定；

⑧檢驗焊接產品圖樣和焊接工藝規程等技術文件是否齊備。

(2)焊接生產過程中的檢驗

焊接過程中的檢驗是焊接檢驗的第二階段，由焊工在操作過程中，其目的是為了防止由于操作原因或其他特殊因索的影響而產生的焊接缺陷，便于及時發現問題并加以解決。包括：

①檢驗在焊接過程中焊接設備的運行情況是否正常；

②對焊接工藝規程和規范規定的執行情況；

③焊接夾具在焊接過程中的夾緊情況是否牢固；

④操作過程中可能出現的未焊透、夾渣、氣孔、燒穿等焊接缺陷等；

⑤焊接接頭質量的中間檢驗，如厚壁焊件的中間檢驗等。

焊前檢驗和焊接過程中檢驗，是防止產生缺陷、避免返修的重要環節。盡管多數焊接缺陷可以通過返修來消除，但返修要消耗材料、能源、工時、增加產品成本。通常返修要求采取更嚴格的工藝措施，造成工作的麻煩，而返修處可能產生更為復雜的應力狀態，成為新的影響結構安全運行的隱患。

(3)成品檢驗

成品檢驗是焊接檢驗的最后階段，需按產品的設計要求逐項檢驗。包括的項目主要有：檢驗焊縫尺寸、外觀及探傷情況是否合格；產品的外觀尺寸是否符合設計要求；變形是否控制在允許范圍內；產品是否在規定的時間內進行了熱處理等。成品檢驗方法有破壞性和非破壞性兩大類，有多種方法和手段，具體采用哪種方法，主要根據產品標準、有關技術條件和用戶的要求來確定。

二） 三檢一驗：

自檢、互檢、專檢、產品最終驗收。

8.焊接強度檢驗常用的方法有那三個

(1)外觀檢驗

焊接接頭的外觀檢驗是一種手續簡便而又應用廣泛的檢驗方法，是成品檢驗的一個重要內容，主要是發現焊縫表面的缺陷和尺寸上的偏差。一般通過肉眼觀察，借助標準樣板、量規和放大鏡等工具進行檢驗。若焊縫表面出現缺陷，焊縫內部便有存在缺陷的可能。

(2)致密性檢驗

貯存液體或氣體的焊接容器，其焊縫的不致密缺陷，如貫穿性的裂紋、氣孔、夾渣、未焊透和疏松組織等，可用致密性試驗來發現。致密性檢驗方法有：煤油試驗、載水試驗、水沖試驗等。

(3)受壓容器的強度檢驗

受壓容器，除進行密封性試驗外，還要進行強度試驗。常見有水壓試驗和氣壓試驗兩種。它們都能檢驗在壓力下工作的容器和管道的焊縫致密性。氣壓試驗比水壓試驗更為靈敏和迅速，同時試驗后的產品不用排水處理，對于排水困難的產品尤為適用。但試驗的危險性比水壓試驗大。進行試驗時，必須遵守相應的安全技術措施，以防試驗過程中發生事故。

(4)物理方法的檢驗

物理的檢驗方法是利用一些物理現象進行測定或檢驗的方法。材料或工件內部缺陷情況的檢查，一般都是采用無損探傷的方法。無損探傷有超聲波探傷、射線探傷、滲透探傷、磁力探傷等。
