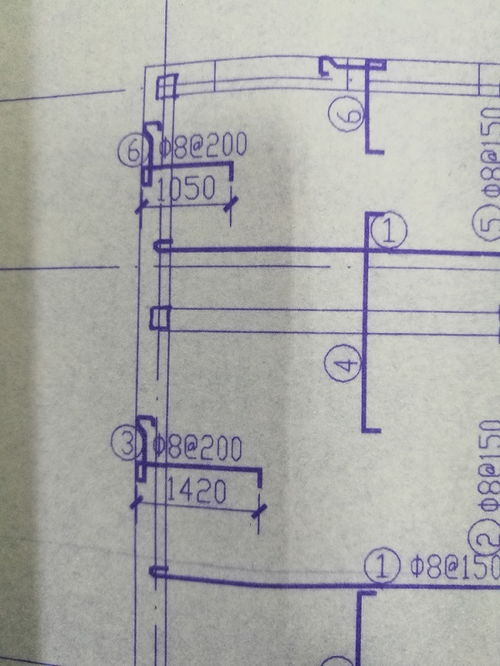

可以用cad識別,cad識別是最快的,而且相對準確
自動生成負筋也是可以的。
只不過與圖紙?jiān)O(shè)計不同的負筋要修改,但是手畫比較準確。
擴展資料:
CAD基本功能:
CAD首先它是一個可視化的繪圖軟件,許多命令和操作可以通過菜單選項和工具按鈕等多種方式實現。而且具有豐富的繪圖和繪圖輔助功能,如實體繪制、關鍵點編輯、對象捕捉、標注、鳥瞰顯示控制等。
它的工具欄、菜單設計、對話框、圖形打開預覽、信息交換、文本編輯、圖像處理和圖形的輸出預覽為用戶的繪圖帶來很大方便。其次它不僅在二維繪圖處理更加成熟,三維功能也更加完善,可方便地進行建模和渲染。
二維CAD的基本功能。
平面繪圖:能以多種方式創建直線、圓、橢圓、圓環多邊形(正多邊形)、樣條曲線等基本圖形對象。
繪圖輔助工具:提供了正交、對象捕捉、極軸追蹤、捕捉追蹤等繪圖輔助工具。正交功能使用戶可以很方便地繪制水平、豎直直線,對象捕捉可 幫助拾取幾何對象上的特殊點,而追蹤功能使畫斜線及沿不同方向定位點變得更加容易。
編輯圖形:CAD具有強大的編輯功能,可以移動、復制、旋轉、陣列、拉伸、延長、修剪、縮放對象等。
標注尺寸:可以創建多種類型尺寸,標注外觀可以自行設定。
書寫文字:能輕易在圖形的任何位置、沿任何方向書寫文字,可設定文字字體、傾斜角度及寬度縮放比例等屬性。
圖層管理功能:圖形對象都位于某一圖層上,可設定對象顏色、線型、線寬等特性。
三維繪圖:可創建3D實體及表面模型,能對實體本身進行編輯。
網絡功能:可將圖形在網絡上發布,或是通過網絡訪問AutoCAD資源。
數據交換 :提供了多種圖形圖像數據交換格式及相應命令。
二維轉三維
solprof 命令:在圖紙空間中創建三維實體的輪廓圖像。
solview 命令:使用正交投影法創建布局視口以生成三維實體及體對象的多面視圖與剖視圖。
soldraw 命令:在用 solview 命令創建的視口中生成輪廓圖和剖視圖。
soldraw 命令與 solprof 命令的使用方法及區別:
soldraw 命令需與 solview 命令配合使用,只能在用 solview 命令創建的視口中生成輪廓圖和剖視圖。
solprof 命令可以單獨使用,即在圖紙空間中的任何視圖上都可以使用,可以創建三維實體的輪廓圖像。
參考資料來源:搜狗百科-CAD
