倒圓角的命令是FILLET,快捷鍵是F,啟用倒圓角命令,可以在命令行輸入FILLET或者在功能區,找到圓角按鈕點擊啟用。
一、首先,先打開CAD程序,然后新建一張圖紙,畫出要倒圓角的圖形。
二、然后在界面下方的“命令欄”中輸入“F”然后空格鍵,再繼續輸入“R”然后空格鍵。
三、然后再輸入圓角的半徑值,然后空格鍵。
四、然后選擇一個對象,可以選擇圖形的一條直角邊。

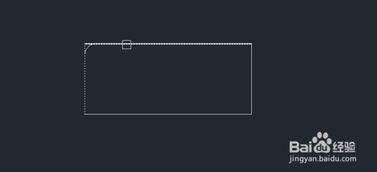

五、然后選擇第二個對象,選擇同一個指教的另一條直角邊。第一個倒圓角完成。
六、然后繼續倒圓角只需要空格鍵,然后選擇兩條直角邊就可以了。
七、按照同樣的方法將剩余的直角進行倒圓角,CAD倒圓角完成。
擴展資料
CAD倒圓角命令注意點
1、倒圓角命令可以使用在平行線、構造線等對象上,圓角相切于兩個對象的共同平面上;
2、新建的圓角所在圖層,根據需要執行對象圖層的不同而不同,舉個例子,如果兩個執行圓角的對象在同一個圖層,則新建的圓角也在同一個圖層;
3、倒圓角的時候,如果輸入的半徑的值為0,軟件會將兩條直線連接起來;
4、如果執行倒圓角的對象是多段線和弧線,必須要先把多段線進行炸開,再執行倒圓角操作,否則無法操作
以上是倒圓角命令的一些注意點,大家在實際操作的過程中, 還有一些細節點需要注意,這些不需要刻意記住,隨著操作熟練度的提升會行程操作習慣。
工具/材料:電腦、CAD。
第一步,打開電腦,打開CAD軟件進入。
第二步,打開軟件后加載需要倒角的圖紙。
第三步,點擊右邊的倒角命令或者在命令欄輸入fillet。
第四步,根據命令欄提示輸入倒角的半徑回車。
第五步,回車后找到需要倒角的兩條線點擊即可完倒角。
1、打開CAD之后zd在繪圖里找到矩形選項,然后在繪圖區里繪制一個矩形,此時的矩形的角為直角。
2、繪制好矩形之后,再在修改里找到倒角選項。
3、點擊倒角美命令我們在命令行內輸入R命令。回
4、R命令之后,我們再在命令行內輸入需要的角度。
5、輸入好倒圓角的角度之后,按下回車在圖形上選擇第一個對象。
6、選擇好第一個對象之后,在選擇需要倒角的第二個對象。
7、選擇好兩個對象之后,可以看到此時的角度就變答成了圓角了。
如果要滿足圖中的尺寸要求,R134.5不能用圓角的方法繪圖
為了滿足圓弧既要相切于長度為156.2的線上,又相交于40長線段的一端,介紹一種我個人的觀點,希望對你能有點用:
1、把長度為156.2的線偏移134.5得到一條輔助線
2、以40長線段“A”端點為圓心,以134.5為半徑畫圓,圓弧相交于輔助線上一點
3、以輔助線上的交點為圓心,以R134.5為半徑畫圓(附圖)
cad倒圓角使用方法:
打開CAD軟件,任意畫一個四邊形。
輸入“f”倒圓角快捷方式。
在下面的空白區域就會出現如圖所示的選項。
選擇半徑r,即輸入r,然后回車。并輸入所需要的半徑值,回車。
出現“選擇第一個對象或”。我們選擇一個相鄰的二邊,然后回車。
然后繼續回車,選擇相鄰的二邊,把剩下的三個對角倒圓角即可。
繪制倒角(在兩條直線之間繪制一個C2的倒角)
1. 首先繪制兩條直線(一般是直角)直線的長度要大于倒角的大小
2. 點擊倒角命令
3. 輸入A回車
4. 輸入倒角大小回車
5. 輸入倒角角度回車
6. 點擊繪制的兩條線
繪制圓角(在兩條直線之間繪制一個R2的圓角)
1. 首先有目標直線兩條
2. 點擊圓角命令
3. 輸入R回車
4. 輸入半徑回車
5. 點擊兩條直線
完成 有用請采納
