1.直接選取當AutoCAD提示“選擇對象:”時,鼠標變?yōu)橐粋€(gè)小方塊(選中對象為圓),直接用鼠標光標單擊對象,圖形線條變虛,每單擊一次選中一個對象。
2.選擇全部對象當AutoCAD提示“選擇對象:”時,輸入“all”,則繪制的全部圖形都被選中,包括關閉圖層里的對象也被選中。3.窗選窗口選擇方式可以選擇所有位于矩形窗口內的對象,用鼠標光標自左上向右下或自右下向左上方式指定矩形窗口。
當鼠標光標自左上向右下選擇對象時,窗口邊界線為實線即為窗口選擇,此時所需要選擇的對象必須全部包含在窗口內,對象才能被選中。當鼠標光標自右下向左上選擇對象時,窗口邊界線為虛線即為窗口選擇,此時凡被窗口包含在內以及被窗口邊界線接觸到的對象均會被選中。
4.多邊形選當AutoCAD提示“選擇對象:”時,在命令行輸入“cp”,則鼠標在需要選擇的對象外部點多邊形,此時多邊形邊界線為虛線,凡被多邊形包含在內以及多邊形邊界線接觸到的對象均會被選中。5.欄選當AutoCAD提示“選擇對象:”時,在命令行輸入“f”,則鼠標在需要選擇的對象上繪制一條多段的折線,此時多段折線邊界線為虛線,所有與多段折線相交的對象將全部被選中。
6.最近當AutoCAD提示“選擇對象:”時,輸入“l(fā)ast”,則最近一次繪制的對象會被選中,即在選擇對象前最后繪制的對象。7.取消選擇當選擇對象過程中誤選了某些對象,可以在“選擇對象:”命令行輸入“r”,然后用鼠標選擇誤選的對象,就可以將選擇的對象從選擇集中刪去。
如果還需要向選擇集里添加對象則在命令行輸入“a”即可。
一、直接點取方式(默認) 通過鼠標或其他輸入設備直接點取實體,后實體呈高亮度顯示,表示該實體已被選中,我們就可以對其進行編輯。
大家可以在AUTOCAD 的“Tools”菜單中調用“Options…”彈出“Options”對話框,選擇“Selection”選項卡來設置選擇框的大小(讀者可以自己根據情況嘗試修改,以達到滿意的效果)。如果我們?cè)凇斑x擇實體:”的提示下輸入AU(AUto),效果就等同于“直接點取方式”。
二、窗口方式 當命令行出現“Select Objects:”提示時,如果將點取框移到圖中空白地方并按住 鼠標左鍵,AutoCAD會提示:另一角,此時如果將點取框移到另一位置后按鼠標左健,AutoCAD會自動以這兩個點取點作為矩形的對頂點,確定一默認的矩形窗口。如果窗口是從左向右定義的,框內的實體全被選中,而位于窗口外部以及與窗口相交的實體均未被選中;若矩形框窗口是從右向左定義的,那么不僅位于窗口內部的對象被選中,而且與窗口邊界相交的對象也被選中。
事實上,從左向右定義的框是實線框,從右向左定義的框是虛線框(大家不妨注意觀察一下)。對于窗口方式,也可以在“Select Objects:”的提示下直接輸入W(Windows),則進入窗口選擇方式,不過,在此情況下,無論定義窗口是從左向右還是從右向左,均為實線框。
如果我們?cè)凇癝elect Objects:”提示下輸入BOX,然后再選擇實體,則會出現與默認的窗口選擇方式完全一樣。 三、交叉選擇 當提示“Select Objects:”時,鍵入C(Crossing),則無論從哪個方向定義矩形框,均為虛線框,均為交叉選擇實體方式,只要虛線框經過的地方,實體無論與其相交或包含在框內,均被選中。
四、組方式 將若干個對象編組,當提示“Select Objects:”時,鍵入G(group)后回車,接著命令行出現“輸入組名:”在此提示下輸入組名后回車,那么所對應的圖形均被選取,這種方式適用于那些需要頻繁進行操作的對象。另外,如果在“Select Objects:”提示下,直接選取某一個對象,則此對象所屬的組中的物體將全部被選中。
五、前一方式 利用此功能,可以將前一次編輯操作的選擇對象作為當前選擇集。在“Select Objects:”提示下鍵入P(previous))后回車,則將執行當前編輯命令以前最后一次構造的選擇集作為當前選擇集。
六、最后方式 利用此功能可將前一次所繪制的對象作為當前的選擇集。在“Select Objects:”提示下鍵入L(last)后回車,AutoCAD則自動選擇最后繪出的那一個對象。
七、全部方式 利用此功能可將當前圖形中所有對象作為當前選擇集。在“Select Objects:”提示下鍵入ALL(注意:不可以只鍵入“A”)后回車,AutoCAD則自動選擇所有的對象。
八、不規則窗口方式 在:“Select Objects:”提示下輸入WP(wpolygon)后回車,則可以構造一任意閉合不規則多邊形,在此多邊形內的對象均被選中(讀者可能會注意到,此時的多邊形框是實線框,它就類似于從左向右定義的矩形窗口的選擇方法)。 九、不規則交叉窗口方式 在“Select Objects:”提示下鍵入CP(cpolygon交叉多邊形)并回車,則可以構造一任意不規則多邊形,在此多邊形內的對象以及一切與多邊形相交的對象均被選中(此時的多邊形框是虛線框,它就類似于從右向左定義的矩形窗口的選擇方法)。
十、圍線方式 該方式與不規則交叉窗口方式相類似(虛線),但它不用圍成一封閉的多邊形,執行該方式時,與圍線相交的圖形均被選中。在“Select Objects:”提示下輸入F(fence)后即可進入此方式。
十一、扣除方式 在此模式下,我們可以讓一個或一部分對象退出選擇集。在“Select Objects:”提示下鍵入R(remove)即可進入此模式。
十二、返回到加入方式 在扣除模式下,即“Remove Objects:”提示下鍵入A(add)并回車,AutoCAD會再提示:“Select Objects:”則返回到加入模式。 十三、多選 同樣,要求選擇實體時,輸入M(Multiple),指定多次選擇而不高亮顯示對象,從而加快對復雜對象的選擇過程。
如果兩次指定相交對象的交點,“多選”也將選中這兩個相交對象。 十四、單選 在要求選擇實體的情況下,如果我們只想編輯一個實體(或?qū)ο螅覀兛梢暂斎隨I(SIngle)來選擇我們要編輯的對象,則每次只可以編輯一個對象。
十五、交替選擇對象 當在“Select Objects:”提示下選取某對象時,如果該對象與其他一些對象相距很近,那么就很難準確地點取到此對象。但是我們可以使用“交替對象選擇法”。
在“Select Objects:”提示下,按下Ctrl鍵,將點取框壓住要點取的對象,然后單擊鼠標左鍵,這時點取框所壓住的對象之一被選中,并且光標也隨之變成十字狀。如果該選中對象不是所要對象,松開Ctrl鍵,繼續單擊鼠標左鍵,隨著每一次鼠標的單擊,AutoCAD會變換選中點取框所壓住的對象,這樣,用戶就可以方便地選擇某一對象了。

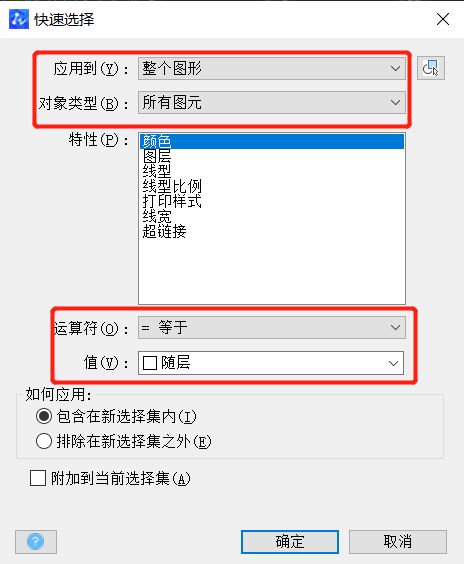

十六、快速選擇 這是AUTOCAD2000的新增功能,通過它可得到一個按過濾條件構造的選擇集。輸入命令QSELECT后,彈出“快速選擇”對話框,就可以按指定的過濾對象的類型和指定對象欲過濾的特性、過濾范圍等進行選擇。
也可以在AUTOCAD2000的繪。
是CAD繪圖還是別的呢?CAD系統的繪圖方法及其區別 計算機的繪圖方法決定了它的效率和作用,因而始終是CAD研究中的一項重要內容,只有簡便、快捷的繪制圖形,才能使CAD系統更加實用,概括起來,主要有以下五種: 1, 輪廓線法 任何一個二維圖形都有線條組成,他們是所描述實體上各幾何形狀特征在不同面上的投影產生的輪廓線的集合。
所謂輪廓線法,就是將這些線條注意繪出,它只取決于線條的端點坐標,不分先后,沒有約束,因而,比較簡單,適應面也廣,但是繪圖工作量大、效率低,容易出錯,尤其是不能滿足系列化產品圖形的設計要求,生成的圖形無法通過尺寸參數加以修改。 采用輪廓線法繪圖通常有兩種工作方式,一是編制程序,這是一種程序控制的靜態的自動繪圖方式。
二是利用交互式軟件系統,把計算機屏幕當作圖板,通過鼠標或者鍵盤點取屏幕菜單,按照人機對話方式生成圖形,AutoCad繪圖軟件就屬于這種方式。 2, 參數化法 輪廓線法繪制圖形效率低,哪怕只要變動一個集合尺寸也要重新修改程序或重畫相關部位。
而在實際CAD中人們常常面臨系統化設計,即基本幾何拓補關系不變,只變動形狀吃寸,參數化法是首先建立圖形與尺寸參數的約束關系,每個可變的尺寸參數用待標變量表示,并賦予一個缺省值。繪圖時修改不同的尺寸參數即可得到不同的圖樣。
這種方式工作起來簡、可靠、繪圖速度快,但是不適用于約束關系不定的、結構可能會經常改變的新產品的設計,通常用于建立已經定型的系列化產品的圖形庫,利用一套幾何模型,即可以隨時調出所需產品型號的圖樣,也能進行約束關系不變的改型設計。 參數化方法也有程序繪圖和交互繪圖兩種工作方式,程序繪圖須將參數代入程序或在程序運行初期輸入其中;交互繪圖則先將賦有缺省值的參數圖以圖形文件形式存入系統,使用時調入,以人機對話方式注意改變參數。
參數化法是目前廣泛應用的繪圖方法,各單位建立的標準件圖庫、定型系列產品圖庫大多采用這種方法。但是因?yàn)橥瓿纱髨D形的參數化及其繁瑣,因此在通用系統中應用并不普遍,主要用于實現專用系統的參數化設計。
針對這個問題,有人提出采用參量圖符嵌套技術解決復雜圖形的參數化。具體而言,先將復雜圖形拆成若干部分,分別建成參量圖符,然后通過調入?yún)⒘繄D符形成一個嵌套的參量圖符,每部分均可變化尺寸,形成新的圖形。
這樣,不僅解決了復雜圖形的建參問題,還使調用參量圖的過程簡單化,用戶只給當前參量圖賦值即可。 3、圖元拼合法 圖元拼合法是將各種常用的、帶有某種特定專業含義的圖形元素存貯起來建庫,設計繪圖時,根據需要調用合適的圖形元素加以拼合。
這種方法可用于新產品的設計和繪制,效率又遠遠高于輪廓線法。通常,圖形元素的定義和建庫都是針對本單位的產品形狀特征的,要想建立一個包羅萬象的、通用的圖元庫是很困難的,因此圖元庫大多適用一定的范圍。
圖元拼合法要以參數化法為基礎,每一圖元實際上就是一個小的參數化圖形。固定尺寸參數的圖形元素在實際應用中幾乎沒有什么使用價值。
圖元拼合法既可以交互方式通過屏幕菜單拾取選項加以拼合,也可以通過程序中選擇調用各圖元子程序?qū)崿F(xiàn)操作。 4、尺寸驅動法 這是一種交互式的變量設計方法。
繪圖開始,按照設計者的意圖,先將草圖快速勾畫于屏幕之上,然后根據產品結構形狀需要,為草圖建立尺寸和形狀約束,草圖就受到約束的驅動而變得橫平豎直起來,尺寸大小也一一對應。這種方法甩掉了繁瑣的幾何坐標點的提取和計算,保留了圖形所需要的矢量尺寸,繪圖質量好、效率高;它使設計者不再拘泥于一些繪圖細節(如某線條是否與另一線條相關平行、垂直,它的端點坐標是什么,等等),而把精力集中在該結構是否能滿足功能的要求上,因而支持快速的概念設計,怎么構思就怎么畫,所想即所見,繪圖和設計過程形象、直觀。
至于那些繪圖細節,只要約束已經建立,就全部由系統代勞了。
3.4 變換坐標系 在每個視口的左下角有一個由紅、綠和藍3個軸組成的坐標系圖標。
這個可視化的圖標代表的是3ds max 6的世界坐標系(World Reference Coordinate System)。三維視口(攝像機視口、用戶視口、透視視口和燈光視口)中的所有對象都使用世界坐標系。
下面就來介紹如何改變坐標系,并討論各個坐標系的特征。3.4.1 改變坐標系 通過在主工具欄中單擊參考坐標系按鈕,然后在下拉式列表中選取一個坐標系(見圖3.34)可以改變變換中使用的坐標系。
當選擇了一個對象后,選擇坐標系的軸將出現在對象的軸心點或者中心位置。在默認狀態下,使用坐標系是視圖(View)坐標系。
為了理解各個坐標系的作用原理,必須首先了解世界坐標系。3.4.2 世界坐標系 世界坐標系的圖標總是顯示在每個視口的左下角。
如果在變換時想使用這個坐標系,那么可以從Reference Coordinate System(參考坐標系)列表中選取它。當選取了世界坐標系后,每個選擇對象的軸顯示的是世界坐標系的軸,見圖3.35。
可以使用這些軸來移動、旋轉和縮放對象。 圖3.34 圖3.353.4.3 屏幕坐標系 當參考坐標系被設置為屏幕坐標系(Screen)的時候,每次激活不同的視口,對象的坐標系就發生改變。
不論激活哪個視口,X軸總是水平指向視口的右邊,Y軸總是垂直指向視口的上面。這意味著在激活的視口中,變換的XY平面總是面向用戶。
在諸如前視口、頂視口和左視口等正交視口中,使用屏幕坐標系是非常方便的。但是在透視視口或者其它三維視口中,使用屏幕坐標系就會出現問題。
由于XY平面總是與視口平行,會使變換的結果不可預測。視圖坐標系可以解決在屏幕坐標系中所遇到的問題。
3.4.4 視圖坐標系 視圖坐標系是世界坐標系和屏幕坐標系的混合體。在正交視口,視圖坐標系與屏幕坐標系一樣,而在透視視口或者其它三維視口,視圖坐標系與世界坐標系一致。
視圖坐標系結合了屏幕坐標系和世界坐標系的優點。3.4.5 局部坐標系 創建對象后,會指定一個局部坐標系。
局部坐標系的方向與對象被創建的視口相關。例如,當圓柱被創建后,它的局部坐標系的Z軸總是垂直于視口,它的局部坐標系的XY平面總是平行于計算機屏幕。
即使切換視口或者旋轉圓柱,它的局部坐標系的Z軸總是指向高度方向。當從參考坐標系列表中選取局部坐標系(Local Coordinate System)后,就可以看到局部坐標系,見圖3.36。
圖3.36 說明:通過軸心點可以移動或者旋轉對象的局部坐標系。對象的局部坐標系的原點就是對象的軸心點。
3.4.6 其它坐標系 除了世界坐標系、屏幕坐標系、視圖坐標系和局部坐標系外,還有4個坐標系,它們是:父對象坐標系(Parent):該坐標系只對有鏈接關系的對象起作用。如果使用這個坐標系,當變換子對象的時候,它使用父對象的變換坐標系。
柵格坐標系(Grid):該坐標系使用當前激活柵格系統的原點作為變換的中心。平衡環坐標系(Gimbal):該坐標系與局部坐標系類似,但其三個旋轉軸并不一定要相互正交。
它通常與Euler xy2旋轉控制器一起使用。撿取坐標系(Pick):該坐標系使用特別的對象作為變換的中心。
該坐標系非常重要,將在后面詳細討論。3.4.7 變換和變換坐標系 每次變換的時候都可以設置不同的坐標系。
3ds max 6會記住上次在某種變換中使用的坐標系。例如,假如選擇了主工具欄中的Select and Move工具,并將變換坐標系改為Loc。
