鋼強(qiáng)化方法(強(qiáng)化鋼的常見(jiàn)方法)
1.強(qiáng)化鋼的常見(jiàn)方法有哪些
強(qiáng)化鋼的常見(jiàn)方法主要是熱處理工藝：
整體熱處理（退火、正火、淬火和回火）、表面熱處理和化學(xué)熱處理
金屬熱處理工藝大體可分為整體熱處理、表面熱處理和化學(xué)熱處理三大類。根據(jù)加熱介質(zhì)、加熱溫度和冷卻方法的不同，每一大類又可區(qū)分為若干不同的熱處理工藝。同一種金屬采用不同的熱處理工藝，可獲得不同的組織，從而具有不同的性能。鋼鐵是工業(yè)上應(yīng)用最廣的金屬，而且鋼鐵顯微組織也最為復(fù)雜，因此鋼鐵熱處理工藝種類繁多。
整體熱處理是對(duì)工件整體加熱，然后以適當(dāng)?shù)乃俣壤鋮s，以改變其整體力學(xué)性能的金屬熱處理工藝。鋼鐵整體熱處理大致有退火、正火、淬火和回火四種基本工藝。
退火是將工件加熱到適當(dāng)溫度，根據(jù)材料和工件尺寸采用不同的保溫時(shí)間，然后進(jìn)行緩慢冷卻，目的是使金屬內(nèi)部組織達(dá)到或接近平衡狀態(tài)，或者是使前道工序產(chǎn)生的內(nèi)部應(yīng)力得以釋放，獲得良好的工藝性能和使用性能，或者為進(jìn)一步淬火作組織準(zhǔn)備。正火或稱常化是將工件加熱到適宜的溫度后在空氣中冷卻，正火的效果同退火相似，只是得到的組織更細(xì)，常用于改善材料的切削性能，也有時(shí)用于對(duì)一些要求不高的零件作為最終熱處理。
淬火是將工件加熱保溫后，在水、油或其他無(wú)機(jī)鹽溶液、有機(jī)水溶液等淬冷介質(zhì)中快速冷卻。淬火后鋼件變硬，但同時(shí)變脆。為了降低鋼件的脆性，將淬火后的鋼件在高于室溫而低于650℃的某一適當(dāng)溫度進(jìn)行較長(zhǎng)時(shí)間的保溫，再進(jìn)行冷卻，這種工藝稱為回火。退火、正火、淬火、回火是整體熱處理中的“四把火”，其中的淬火與回火關(guān)系密切，常常配合使用，缺一不可。
“四把火”隨著加熱溫度和冷卻方式的不同，又演變出不同的熱處理工藝 。為了獲得一定的強(qiáng)度和韌性，把淬火和高溫回火結(jié)合起來(lái)的工藝，稱為調(diào)質(zhì)。某些合金淬火形成過(guò)飽和固溶體后，將其置于室溫或稍高的適當(dāng)溫度下保持較長(zhǎng)時(shí)間，以提高合金的硬度、強(qiáng)度或電性磁性等。這樣的熱處理工藝稱為時(shí)效處理。
把壓力加工形變與熱處理有效而緊密地結(jié)合起來(lái)進(jìn)行，使工件獲得很好的強(qiáng)度、韌性配合的方法稱為形變熱處理；在負(fù)壓氣氛或真空中進(jìn)行的熱處理稱為真空熱處理，它不僅能使工件不氧化，不脫碳，保持處理后工件表面光潔，提高工件的性能，還可以通入滲劑進(jìn)行化學(xué)熱處理。
表面熱處理是只加熱工件表層，以改變其表層力學(xué)性能的金屬熱處理工藝。為了只加熱工件表層而不使過(guò)多的熱量傳入工件內(nèi)部，使用的熱源須具有高的能量密度，即在單位面積的工件上給予較大的熱能，使工件表層或局部能短時(shí)或瞬時(shí)達(dá)到高溫。表面熱處理的主要方法有火焰淬火和感應(yīng)加熱熱處理，常用的熱源有氧乙炔或氧丙烷等火焰、感應(yīng)電流、激光和電子束等。
化學(xué)熱處理是通過(guò)改變工件表層化學(xué)成分、組織和性能的金屬熱處理工藝。化學(xué)熱處理與表面熱處理不同之處是后者改變了工件表層的化學(xué)成分?；瘜W(xué)熱處理是將工件放在含碳、氮或其他合金元素的介質(zhì)（氣體、液體、固體）中加熱，保溫較長(zhǎng)時(shí)間，從而使工件表層滲入碳、氮、硼和鉻等元素。滲入元素后，有時(shí)還要進(jìn)行其他熱處理工藝如淬火及回火。化學(xué)熱處理的主要方法有滲碳、滲氮、滲金屬。
退火、正火、淬火、回火、表面熱處理和化學(xué)熱處理 就是具體的強(qiáng)化方法呀??！機(jī)理也說(shuō)了哈！
2.工程結(jié)構(gòu)鋼的主要強(qiáng)化方法有哪些
鋼材的結(jié)構(gòu)和性能，具體如下：
1、按品質(zhì)分類
(1) 普通鋼（P≤0.045%,S≤0.050%）
(2) 優(yōu)質(zhì)鋼（P、S均≤0.035%）
(3) 高級(jí)優(yōu)質(zhì)鋼（P≤0.035%,S≤0.030%）
2.、按化學(xué)成份分類
(1) 碳素鋼：a.低碳鋼（C≤0.25%）;b.中碳鋼（C≤0.25~0.60%）;c.高碳鋼（C≥0.60%）。
(2) 合金鋼：a.低合金鋼（合金元素總含量≤5%）;b.中合金鋼（合金元素總含量>5~10%）;c.高合金鋼（合金元素總含量>10%）。
3、按成形方法分類：（1） 鍛鋼；（2） 鑄鋼；（3） 熱軋鋼；（4） 冷拉鋼。
4、按金相組織分類
(1) 退火狀態(tài)的：a.亞共析鋼（鐵素體+珠光體）；b.共析鋼（珠光體）；c.過(guò)共析鋼（珠光體+滲碳體）；d.萊氏體鋼（珠光體+滲碳體）。
(2) 正火狀態(tài)的：a.珠光體鋼；b.貝氏體鋼；c.馬氏體鋼；d.奧氏體鋼。
(3) 無(wú)相變或部分發(fā)生相變的
5、按用途分類
(1) 建筑及工程用鋼：a.普通碳素結(jié)構(gòu)鋼；b.低合金結(jié)構(gòu)鋼；c.鋼筋鋼。
(2) 結(jié)構(gòu)鋼
a.機(jī)械制造用鋼：（a）調(diào)質(zhì)結(jié)構(gòu)鋼；（b）表面硬化結(jié)構(gòu)鋼：包括滲碳鋼、滲氨鋼、表面淬火用鋼；（c）易切結(jié)構(gòu)鋼；（d）冷塑性成形用鋼：包括冷沖壓用鋼、冷鐓用鋼。
b.彈簧鋼
c.軸承鋼
(3) 工具鋼：a.碳素工具鋼；b.合金工具鋼；c.高速工具鋼。
(4) 特殊性能鋼：a.不銹耐酸鋼；b.耐熱鋼：包括抗氧化鋼、熱強(qiáng)鋼、氣閥鋼；c.電熱合金鋼；d.耐磨鋼；e.低溫用鋼；f.電工用鋼。
(5) 專業(yè)用鋼——如橋梁用鋼、船舶用鋼、鍋爐用鋼、壓力容器用鋼、農(nóng)機(jī)用鋼等。
6、綜合分類
(1)普通鋼
a.碳素結(jié)構(gòu)鋼：（a） Q195;(b) Q215(A、B);(c) Q235(A、B、C);(d) Q255(A、B);(e) Q275。
b.低合金結(jié)構(gòu)鋼
c.特定用途的普通結(jié)構(gòu)鋼
(2)優(yōu)質(zhì)鋼（包括高級(jí)優(yōu)質(zhì)鋼）
a.結(jié)構(gòu)鋼：（a）優(yōu)質(zhì)碳素結(jié)構(gòu)鋼；（b）合金結(jié)構(gòu)鋼；（c）彈簧鋼；（d）易切鋼；（e）軸承鋼；（f）特定用途優(yōu)質(zhì)結(jié)構(gòu)鋼。
b.工具鋼：（a）碳素工具鋼；（b）合金工具鋼；（c）高速工具鋼。
c.特殊性能鋼：（a）不銹耐酸鋼；（b）耐熱鋼；（c）電熱合金鋼；（d）電工用鋼；（e）高錳耐磨鋼。
7、按冶煉方法分類
(1) 按爐種分
a.平爐鋼：（a）酸性平爐鋼；（b）堿性平爐鋼。
b.轉(zhuǎn)爐鋼：（a）酸性轉(zhuǎn)爐鋼；（b）堿性轉(zhuǎn)爐鋼?；?（a）底吹轉(zhuǎn)爐鋼；（b）側(cè)吹轉(zhuǎn)爐鋼；（c）頂吹轉(zhuǎn)爐鋼。
c. 電爐鋼：（a）電弧爐鋼；（b）電渣爐鋼；（c）感應(yīng)爐鋼；（d）真空自耗爐鋼；（e）電子束爐鋼。
(2)按脫氧程度和澆注制度分
a.沸騰鋼（F）;b.半鎮(zhèn)靜鋼（b）;c.鎮(zhèn)靜鋼（Z）;d.特殊鎮(zhèn)靜鋼（TZ）。 結(jié)構(gòu)鋼：（a）優(yōu)質(zhì)碳素結(jié)構(gòu)鋼；（b）合金結(jié)構(gòu)鋼；（c）彈簧鋼；（d）易切鋼；（e）軸承鋼；（f）特定用途優(yōu)質(zhì)結(jié)構(gòu)鋼。
3.合金元素對(duì)鋼的強(qiáng)化形式有哪些
素的作用跟它在鋼中的存在形態(tài)/式（——形態(tài)和形式還不是一回事吧）密切相關(guān)，是形成了化合物還是進(jìn)入固溶體當(dāng)中，作用不一樣，所以談作用肯定要說(shuō)明其存在形式。
不同的鋼，經(jīng)過(guò)不同的熱處理，使得合金元素的存在形式發(fā)生變化，這時(shí)候元素的作用也發(fā)生變化了。這些東西在金屬材料的相關(guān)書(shū)籍中都有介紹，要想把合金元素用的很活，還是很難的，泛泛的說(shuō)某種元素有某種作用恐怕不盡對(duì)，環(huán)境變了它的作用也變了，甚至產(chǎn)生壞的影響。

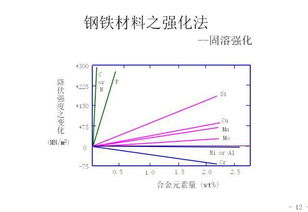

【 強(qiáng)化方式】 Al 縮小γ相區(qū)，形成γ相圈；在α鐵及γ鐵中的最大溶解度分別為36%及0.6%，不形成碳化物，但與氮及氧親和力極強(qiáng) 主要用來(lái)脫氧和細(xì)化晶粒。在滲碳鋼中促使形成堅(jiān)硬耐蝕的滲碳層。
含量高時(shí)，賦予鋼高溫抗氧化及耐氧化性介質(zhì)、H2S氣體的腐蝕作用。固溶強(qiáng)化作用大。
在耐熱合金中，與鎳形成γ′相（Ni3Al），從而提高其熱強(qiáng)性。有促使石墨化傾向，對(duì)淬透性影響不顯著 As 縮小γ相區(qū)，形成γ相圈，作用與磷相似，在鋼中偏析嚴(yán)重 含量不超過(guò)0.2%時(shí)，對(duì)鋼的一般力學(xué)性能影響不大，但增加回火脆性敏感性 B 縮小γ相區(qū)，但因形成Fe2B，不形成γ相圈。
在α鐵及γ鐵中的最大溶解度分別為0.008%及0.02% 微量硼在晶界上阻抑鐵素體晶核的形成，從而延長(zhǎng)奧氏體的孕育期，提高鋼的淬透性。但隨鋼中碳含量的增加，此種作用逐漸減弱以至完全消失 C 擴(kuò)大γ相區(qū)，但因滲碳體的形成，不能無(wú)限固溶。
在α鐵及γ鐵中的最大溶解度分別為0.02%及2.1% 隨含量的增加，提高鋼的硬度和強(qiáng)度，但降低其塑性和韌性 Co 無(wú)限固溶于γ鐵，在α鐵中的溶解度為76%。非碳化物形成元素 有固溶強(qiáng)化作用，賦予鋼紅硬性，改善鋼的高溫性能和抗氧化及耐蝕的能力，為超硬高速鋼及高溫合金的重要合金化元素。
提高鋼的MS點(diǎn)，降低鋼的淬透性 Cr 縮小γ相區(qū)，形成γ相圈，在α鐵中無(wú)限固溶，在γ鐵中的最大溶解度為12.5%，中等碳化物形成元素，隨鉻含量的增加，可形成（Fe,Cr）3C,(Cr ,Fe)7C3,(Cr ,Fe)23C6等碳化物 增加鋼的淬透性并有二次硬化作用，提高高碳鋼的耐磨性。含量超過(guò)12%時(shí)，使鋼有良好的高溫抗氧化性和耐氧化性介質(zhì)腐蝕的作用，并增加鋼的熱強(qiáng)性。
為不銹耐酸鋼及耐熱鋼的主要合金化元素。含量高時(shí)，易發(fā)生σ和475℃脆性 Cu 擴(kuò)大γ相區(qū)，但不無(wú)限固溶；在α鐵及γ鐵中的最大溶解度分別約2%或8.5%。
在724℃及700℃時(shí)，在α鐵中的溶解度劇降至0.68%及0.52% 當(dāng)含量超過(guò)0.75%時(shí)，經(jīng)固溶處理和時(shí)效后可產(chǎn)生時(shí)效強(qiáng)化作用。含量低時(shí)，其作用與鎳相似，但較弱。
含量較高時(shí)，對(duì)熱變形加工不利，如超過(guò)0.30%，在氧化氣氛中加熱，由于選擇性氧化作用，在表面將形成一富銅層，在高溫熔化并侵蝕鋼表面層的晶粒邊界，在熱變形加工時(shí)導(dǎo)致高溫銅脆現(xiàn)象。如鋼中同時(shí)含有超過(guò)銅含量1/3的鎳，則可避免此種銅脆的發(fā)生，如用于鑄鋼件則無(wú)上述弊病。
在低碳低合金鋼中，特別與磷同時(shí)存在時(shí)，可提高鋼的抗大氣腐蝕性能。Cu2%~3%在奧氏體不銹鋼中可提高其對(duì)硫酸、磷酸及鹽酸等的抗腐蝕性及對(duì)應(yīng)力腐蝕的穩(wěn)定性 H 擴(kuò)大γ相區(qū)，在奧氏體中的溶解度遠(yuǎn)大于在鐵素體中的溶解度；而在鐵素體中的溶解度也隨溫度的下降而劇減 氫易使鋼產(chǎn)生白點(diǎn)等不允許有的缺陷，也是導(dǎo)致焊縫熱影響區(qū)中發(fā)生冷裂的重要因素。
因此，應(yīng)采取一切可能的措施降低鋼中的氫含量 Mn 擴(kuò)大γ相區(qū)，形成無(wú)限固溶體。對(duì)鐵素體及奧氏體均有較強(qiáng)的固溶強(qiáng)化作用。
為弱碳化物形成元素，進(jìn)入滲碳體替代部分鐵原子，形成合金滲碳體 與硫形成熔點(diǎn)較高的MnS，可防止因FeS而導(dǎo)致的熱脆現(xiàn)象。降低鋼的下臨界點(diǎn)，增加奧氏體冷卻時(shí)的過(guò)冷度，細(xì)化珠光體組織以改善其機(jī)械性能，為低合金鋼的重要合金化元素之一，并為無(wú)鎳及少鎳奧氏體鋼的主要奧氏體化元素。
提高鋼的淬透性的作用強(qiáng)，但有增加晶粒粗化和回火脆性的不利傾向 Mo 縮小γ相區(qū)，形成γ相圈，在α鐵及γ鐵中的最大溶解度分別約4%及37.5%。強(qiáng)碳化物形成元素 阻抑奧氏體到珠光體轉(zhuǎn)變的能力最強(qiáng)，從而提高鋼的淬透性，并為貝氏體高強(qiáng)度鋼的重要合金化元素之一。
含量約0.5%時(shí)，能降低或抑止其他合金元素導(dǎo)致的回火脆性。在較高回火溫度下，形成彌漫分布的特殊碳化物，有二次硬化作用。
提高鋼的熱強(qiáng)性和蠕變強(qiáng)度，含Mo2%~3%能增加耐蝕鋼抗有機(jī)酸及還原性介質(zhì)腐蝕的能力 N 擴(kuò)大γ相區(qū)，但由于形成氮化鐵而不能無(wú)限固溶；在α鐵及γ鐵中的最大溶解度分別約0.1%及2.8%。不形成碳化物，氮與鋼中其他合金元素形成氮化物，如TiN,VN,AlN等 有固溶強(qiáng)化和提高淬透性的作用，但均不太顯著。
由于氮化物在晶界上析出，提高晶界高溫強(qiáng)度，從而增加鋼的蠕變強(qiáng)度。在奧氏體鋼中，可以取代一部分鎳。
與鋼中其他元素化合，有沉淀硬化作用；對(duì)鋼抗腐蝕性能的影響不顯著，但鋼表面滲氮后，不僅增加其硬度和耐磨性能，也顯著改善其抗蝕性。在低碳鋼中，殘余氮會(huì)導(dǎo)致時(shí)效脆性 Nb 縮小γ相區(qū)，但由于拉氏相NbFe2的形成而不形成γ相圈；在α鐵及γ鐵中的最大溶解度分別約為1.8%及2.0%。
強(qiáng)碳化物及氮化物形成元素 部分元素進(jìn)入固溶體，固溶強(qiáng)化作用很強(qiáng)。固溶于奧氏體時(shí)，顯著提高。
